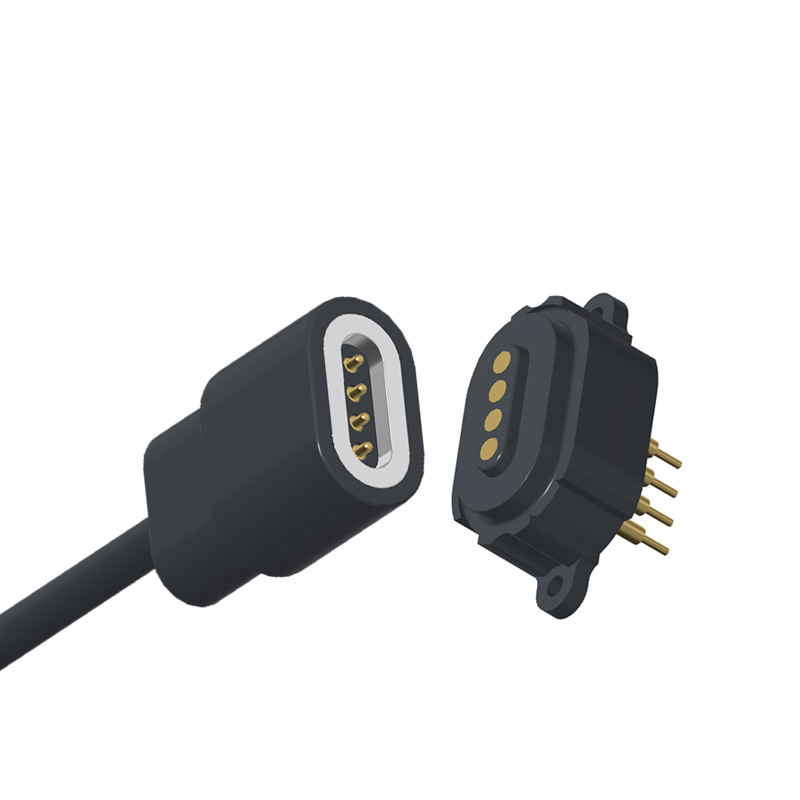

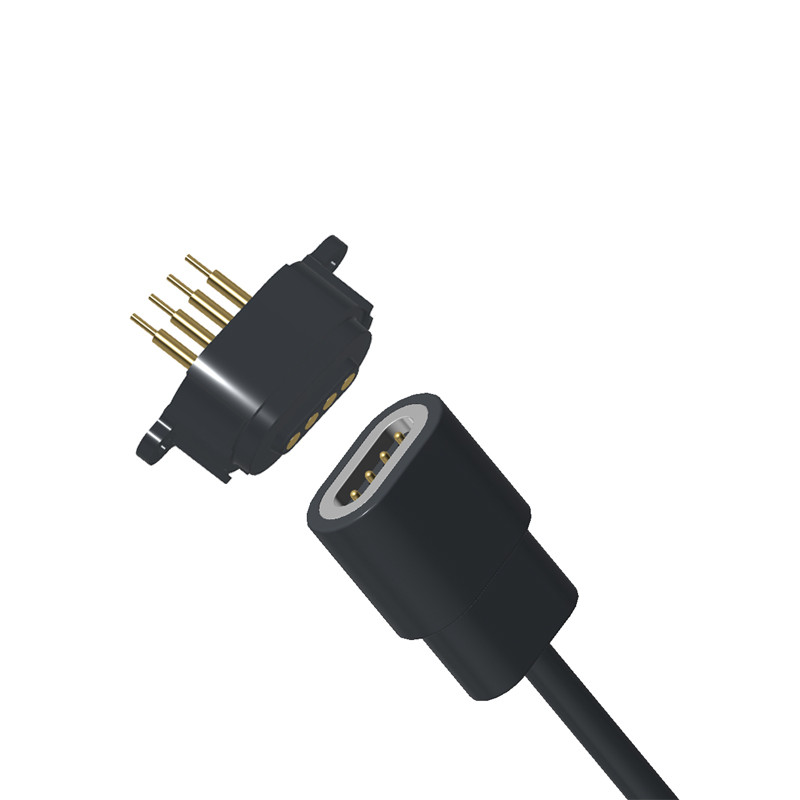

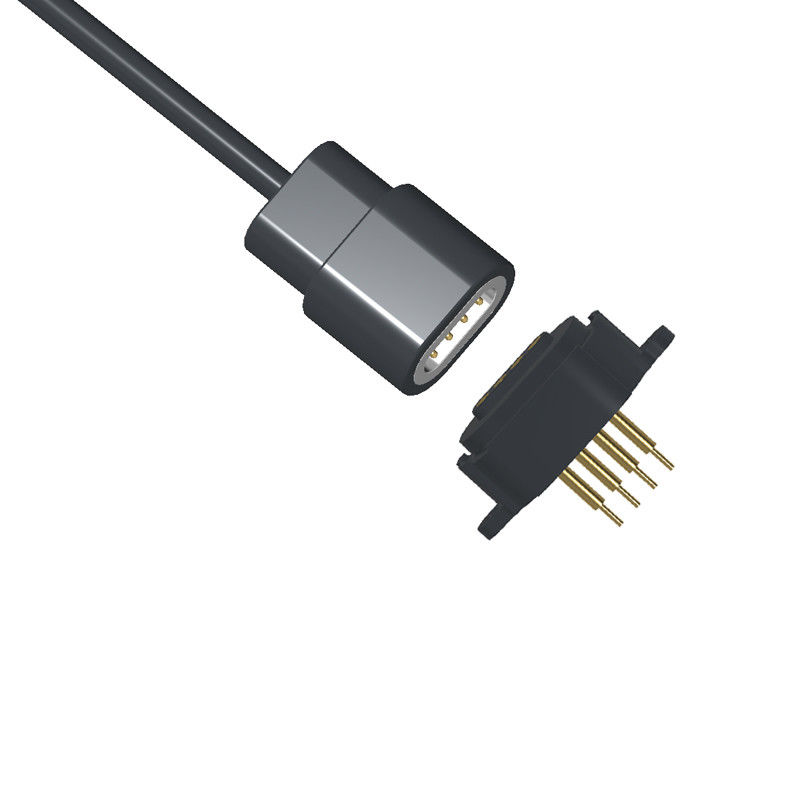

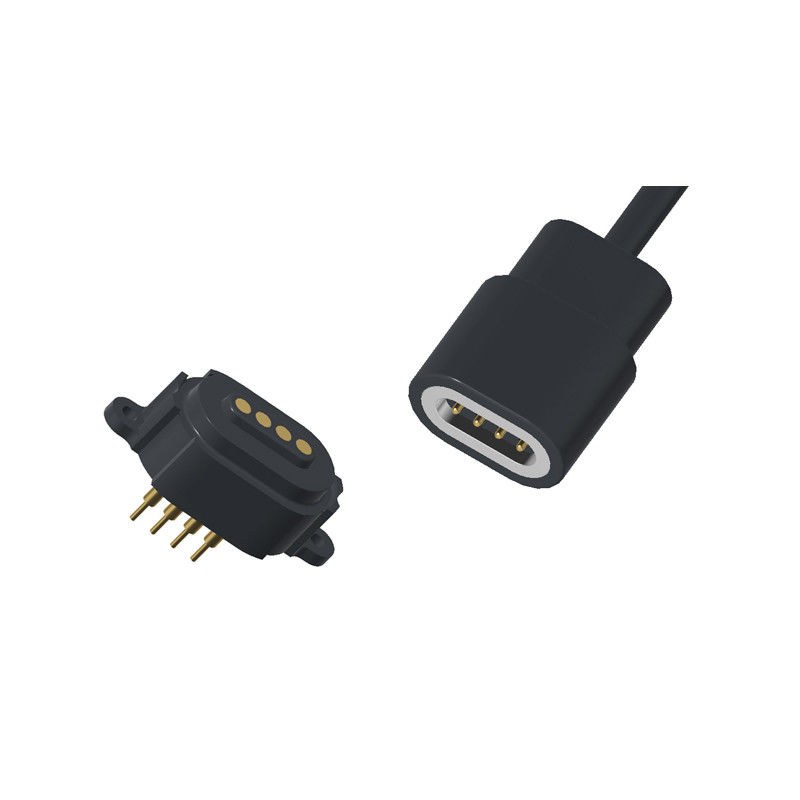

USB 2.0 maschio femmina 4 pin pogo pin caricabatterie connettore a cavo magnetico
Materiale e rivestimento conformi alle norme ROHS e REACH
Prova di cortocircuito e di circuito aperto al 100%
Materiale
Pogo Pin/piezze di tornitura: ottone con placcatura in oro da 0,125 μm (per la resistenza alla corrosione e la conducibilità)
Cassa: HTN nero (Nylon ad alta temperatura) in plastica con classificazione di fiamma UL94 V-0
Magnete: neodimio di grado N52 (grado commerciale più forte) con rivestimento Ni-Cu-Ni (protezione dalla corrosione)
filo: diametro esterno di 3,0 mm, 4 conduttori (2x 24AWG + 2x 28AWG) in isolamento in PVC nero
Legatura di cavo: Legatura di PVC nera e ellittica con nucleo metallico
Formaggio interno: polietilene trasparente (PE)
Sopra stampaggio:PVC nero
Collegamento magnetico- Chiusura magnetica maschile.
Meccanica:
Forza di contatto: 70g±20g, a 0,8 mm di storche di lavoro.
Prova di durata: minimo 10.000 cicli di accoppiamento
Prova di forza di assorbimento:600±20% di grammo forza di assorbimento sul lato femminile
Altri:
Tensione nominale: 12 V.
corrente nominale:2.0 Un massimo
Resistenza di contatto del molino: ≤ 50 mΩ per molino
Prestazioni ambientali:
Temperatura di funzionamento: da -25°C a +80°C
SaltSpray: Conforme alla prova di spruzzo di sale di 24 ore
Parametro dei connettori per cavi magnetici a 4 pin:
|
Nome
|
Collegamento del cavo magnetico a 4 pin
|
|
Tipo
|
DIP
|
|
Pin
|
4 pin o personalizzato
|
|
Pistola
|
3.0 mm
|
|
Cavo
|
PVC
|
|
Lunghezza del cavo
|
1000 metri
|
|
Colore
|
Nero
|
|
Pogo pin/Parti giratorie
|
Altri prodotti
|
|
Abitazione
|
HTN nero
|
|
Magnete
|
NdFeB N52 Placcaggio Ni
|
|
Forza di molla
|
70g±20g, a zero.8- Una cicogna che lavora.
|
|
Vita meccanica
|
10000 cicli Min..
|
|
Corrente
|
2.0A
|
|
Voltaggio
|
12V di corrente continua
|
|
Resistenza al contatto
|
50mΩ Max (PIN).
|
|
Prova ad alta tensione
|
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC.
|
|
Prova con spruzzo di sale
|
24 ore
|
|
Certificazione
|
Prodotto conforme alla normativa ROHS o REACH
|
|
Esame
|
Prova aperta e breve al 100%
|
Disegno tecnico del connettore del cavo magnetico maschio a 4 pin
Disegno tecnico del connettore magnetico femminile a 4 pin
Modalità di connessione
Vista esplosa del connettore magnetico femminile
Vista dell' imballaggio:
Applicazione di prodotti per connettori magnetici:
1- dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.) cavo dati, cavo di ricarica,connessione terminale del filo a banda magnetica
2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audio-visive
3.Aviazione, elettronica aerospaziale, comunicazioni militari
4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni
5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri settori elettronici.)
Perché UPE dovrebbe essere il vostro partner?
● Affidabilità e durata
● Progettazione e consegna veloci
● Una collaborazione affidabile ed onesta
Come ordinare il connettore del cavo magnetico
* Identificare i propri requisiti ((Tipo di connettore, quantità richiesta, requisiti personalizzati, specifiche tecniche)
*Negoziazione dei prezzi e delle condizioni (potrebbero essere applicati sconti di massa).
*Confermare i dettagli dell'ordine (tipo di connettore, quantità, personalizzazione).
*Fate il pagamento (via PayPal, bonifico bancario o altri metodi sicuri).
*Controllo di qualità e spedizione
- Traccia la spedizione.
* Ispezionare il prodotto all'arrivo per garantire la qualità.
Termine di pagamento:T/T, 50% di deposito, 50% di saldo
Metodo di pagamento:T/T,PayPal,OCBC
Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi
Tempo di produzione:10-15 Giorno lavorativo
Prodotto per:America,Europa,Asia,Sudafrica
Termine commerciale:Dati di riferimento
Trasporto merci:Aereo, marittimo, espresso
Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
