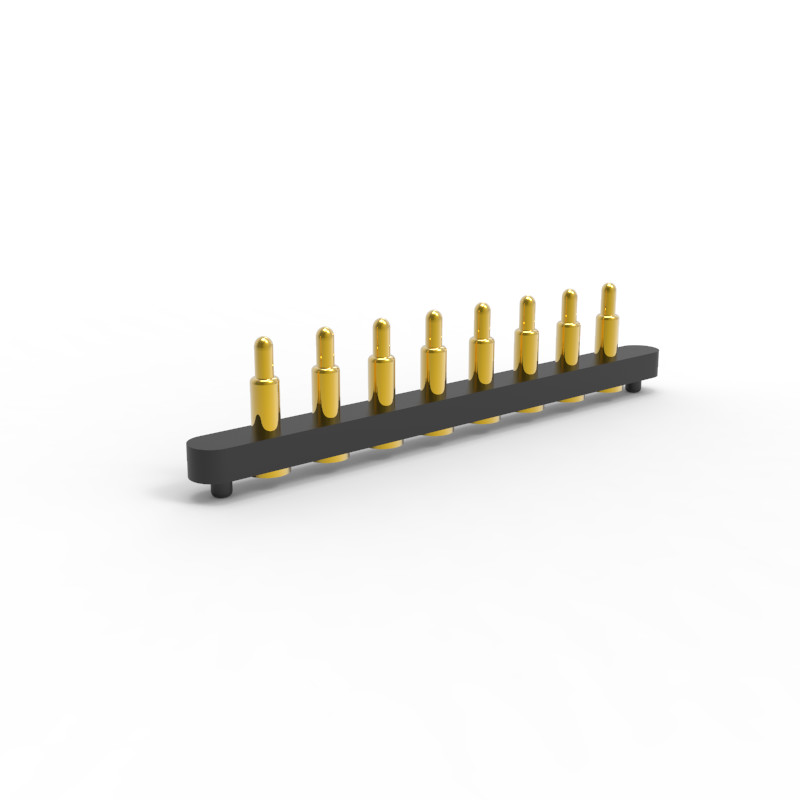

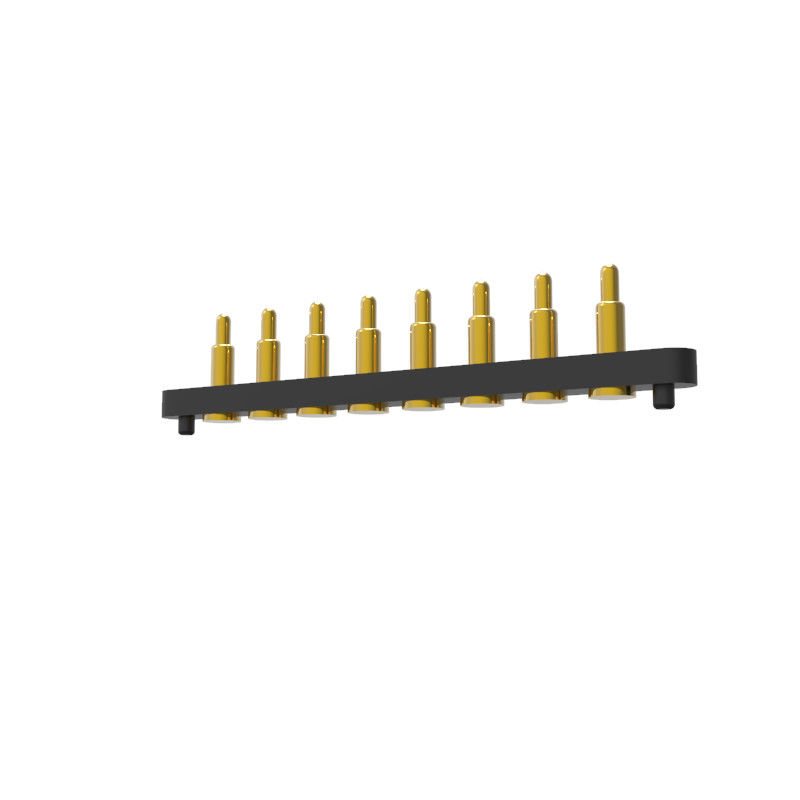

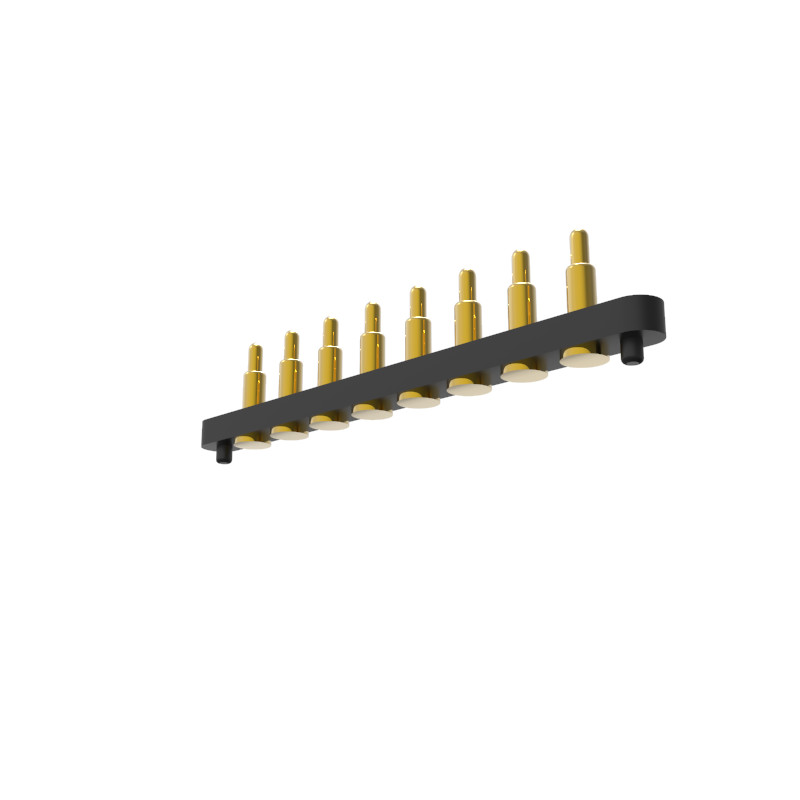

8pin SMT molla carica connessione pogo pin montaggio di superficie PCB ottone dorato.Per il tipo SMT pogo pin, è buona stabilità, il fondo del barile è un piano design fondo,che è facile da saldare sulla scheda PCB.UPE fornisce un servizio professionale di personalizzazione dei connettori pogo pin a molla, diversi prodotti e soluzioni di connettori pogo pin possono essere progettati in base alle diverse esigenze dei clienti.
Vantaggi del connettore UPE Pogo Pin
Il connettore Pogo Pin, comunemente noto come pin di molla o pin di pogo, offre diversi vantaggi:
Affidabilità:I perni UPE Pogo che utilizzano la tecnologia CLIP forniscono una connessione elettrica costante e affidabile, anche in ambienti soggetti a vibrazioni e urti meccanici.
Disegno compatto:Le loro piccole dimensioni permettono loro di inserirsi in spazi ristretti, il che è ideale per i moderni dispositivi elettronici compatti.
Flessibilità:I perni Pogo possono adattarsi alle variazioni della superficie, garantendo un collegamento stabile anche se le superfici di accoppiamento non sono perfettamente allineate.
Facilità d'uso:Sono facili da usare, con un'installazione e una manutenzione semplici.
Durabilità:Sono progettati per resistere a numerosi cicli di connessione e disconnessione, rendendoli altamente resistenti
Il nostro vantaggio e la tua scelta:
.UPE professionale personalizzato Pogo Pin ad alta corrente con serie 15A-30A, è stato prodotto in serie.
.UPE sviluppato 1,27 mm,2.0mm 2.54mm passo standard maschio e femmina 2pin-40pin Pogo pin connettore con SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test fino a 1.000.000 cicli.
.Tutti i prodotti possono superare lo standard HF, RoHS REACH.
.Il rapporto di prova elettrica al 100% è fornito prima della consegna della merce.
.Disponibile su misura in varie forme, struttura piccola e corrente elevata.
Struttura e descrizione del tipo Pogo Pin:
SMT:Buona stabilità, il fondo della canna è un design a fondo piatto, che è facile da saldare sulla scheda PCB.
DIP:Quando si salda con il PCB, non si verificherà alcuna deviazione, buon effetto di posizionamento e ferma
saldatura.
Doppia testa: La progettazione del pin Pogo a doppia testa offre ai progettisti una maggiore flessibilità nella trasmissione bidirezionale da tavola a tavola
Connessione, il doppio pin non deve essere saldato.
Angolo destro:La coda del Pogo Pin è piegata, offrendo ai progettisti più scelte nell'uso dello spazio. La coda può anche essere saldata con filo.
Coppa di saldatura:Adatto per il prodotto a cavo, facile da saldare con filo
Tipo di vite:I prodotti con specifiche speciali possono soddisfare le diverse esigenze dei clienti e possono essere personalizzati in base alle esigenze
di clienti.
Perché i clienti scelgonoUPE?
1Servizio di personalizzazione professionale
2Capacità di produzione rapida di campioni
3- Sistema di controllo della qualità rigoroso
4. Trasformazione con componenti importati
5- attrezzature di prova ad alta precisione
6Procedure ragionevoli di controllo dei costi
Performance dei parametri del connettore a molla
|
Nome delle parti
|
Tabella delle prestazioni dei parametri
|
|
Materia in botte
|
Altri prodotti
|
Acciaio a caldo
|
Fosforo bronzo
|
|
|
Materiale del fusibile
|
Altri prodotti
|
Acciaio a caldo
|
Fosforo bronzo
|
Acciaio inossidabile
|
|
Opzioni primaverili
|
Stainle
|
Cavi musicali
|
|
|
|
Requisiti di rivestimento
|
Olio-Au
|
Argento-Ag
|
Palladio-nickel
(Pd-Ni)
|
|
|
Corrente nominale
|
1A, 2A, 3A, 5A, 15A o 30A (strutture diverse)
|
|
Tensione nominale
|
Dc 12V 24V
|
|
Resistenza al contatto
|
30mΩ 50 mΩ Max. (stasi)
|
|
Prova di vita
|
501000 cicli Min. 1000 000 cicli Max.
|
|
Temperature di riflusso.
|
265°, 4~5 secondi
|
|
Prova di affidabilità del PIN POGO
|
|
Forza di ritenzione
|
a velocità nominale di 500 ± 50 per ora,50,000 cicli minimo
|
|
Umidità
|
EIA-364-31,Metodo di prova II, condizione A: collegamento dei soggetti all'umidità relativadi 90% a 95% di RH e una temperatura di 40°C ± 2°C umidità relativa per 96 h- Sì, signore.
|
|
Resistenza al calore della saldatura
|
EIA-364-56, Procedura 5, Livello 2 265°C+10/-0°Cda 30 a 35 secondi
|
|
Spruzzo di sale
|
EIA-364-26,Condizione di prova B Collegatori accoppiati al soggetto in soluzione salina al 5±1%concentrazione, 35+1°C/-2°C per 48 ore.
|
|
Prova di forza di molla
|
Procedura di prova della forza normale, 100 g±20 g all'altezza di lavoro
|
|
Durata di vita
|
EIA-364-17,Metodo di prova A,condizione 4,condizione di tempo di prova A soggetto accoppiatoconnessioni a 85°C± 2°C per 96 ore.
|
|
Soldibilità
|
EIA-364-52 Immersione nel 265±5°C, 60/40±5% Sn/pb saldatura per 4,0~5,0 secondi
|
|
Resistenza al contatto
|
EIA-364-23 Misurare la resistenza di contatto con una corrente di prova massima di 100 mAe tensione massima di 20 mV
|
Alcuni dei connettori Pogo Pin personalizzati per riferimento:
Campo di applicazione del connettore Pogo Pin:
