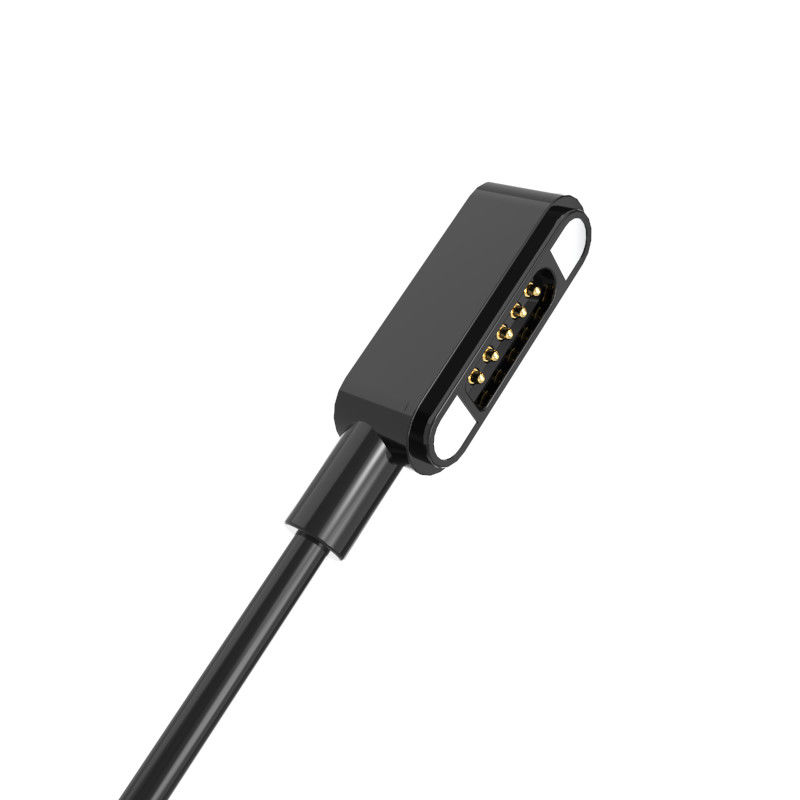

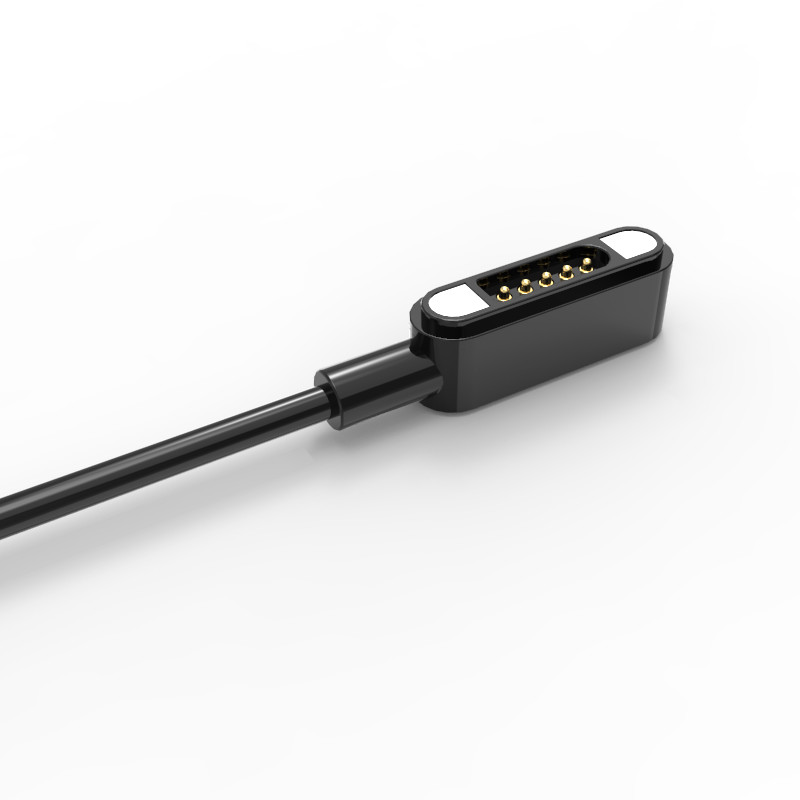

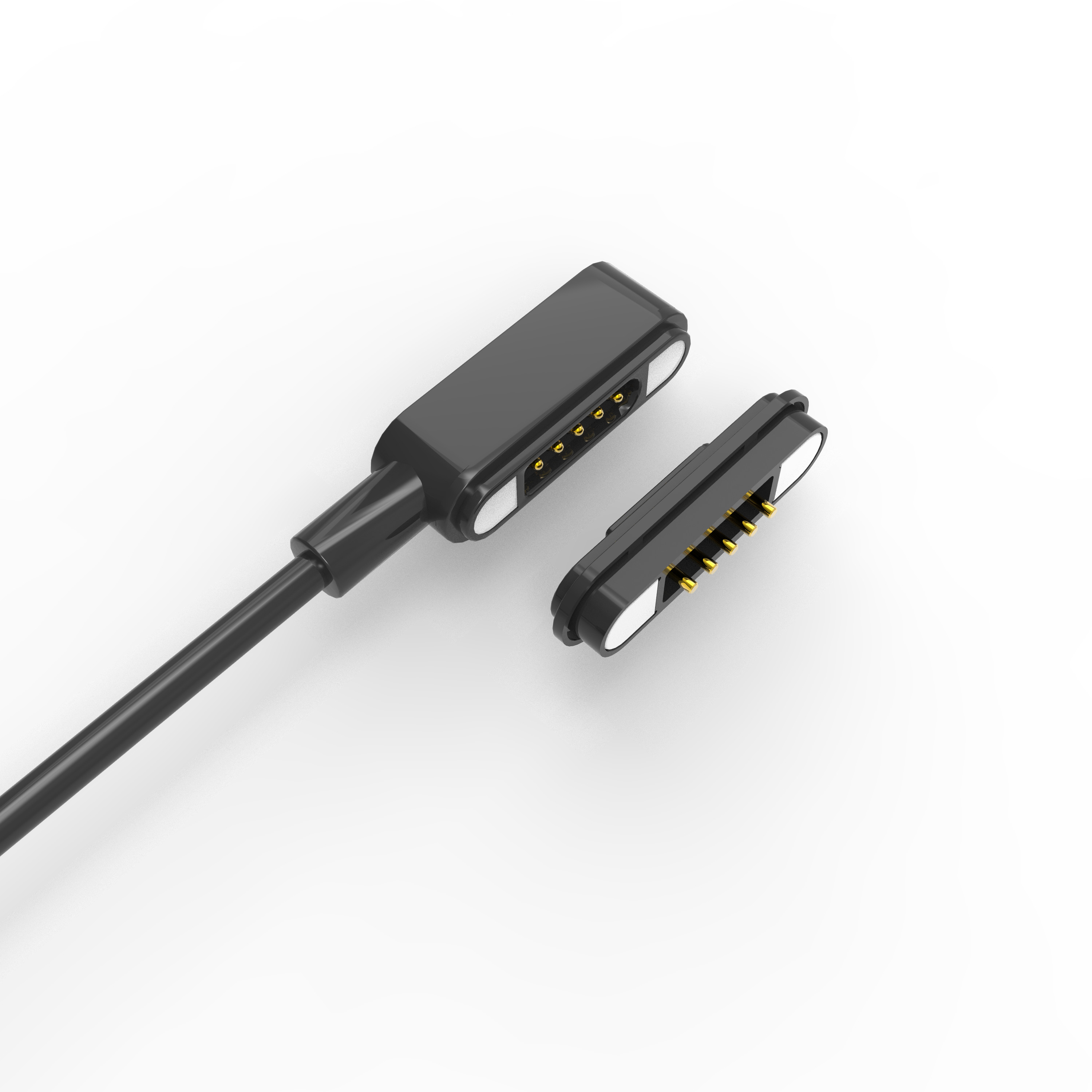

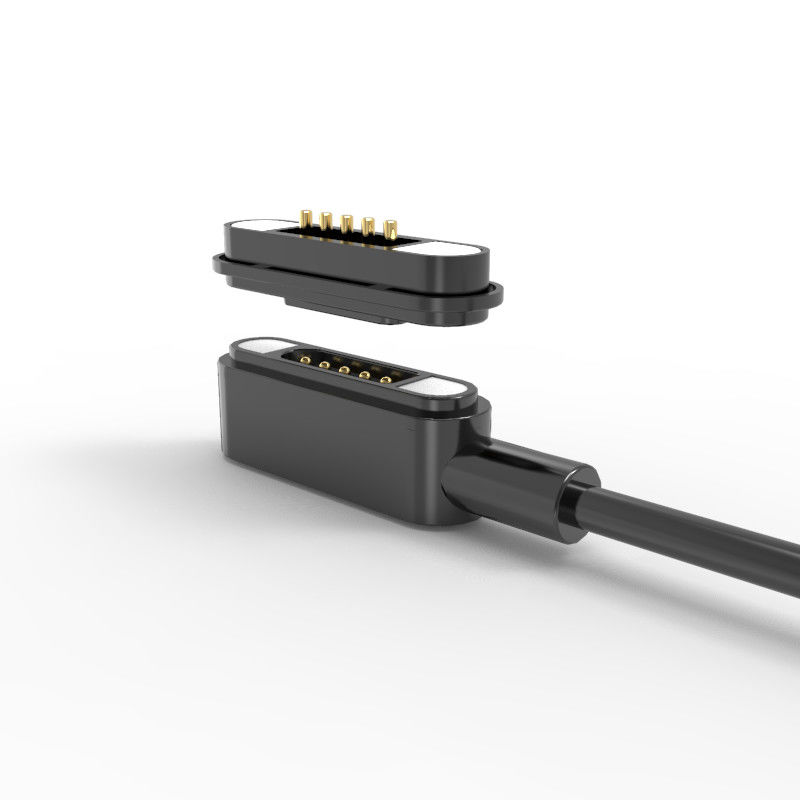

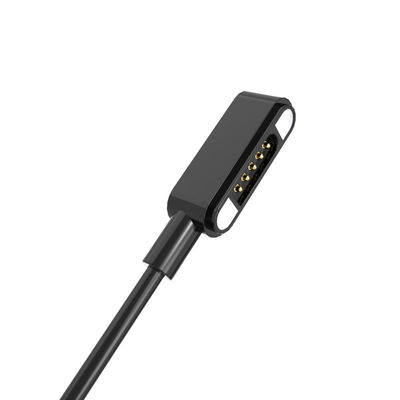

Connessione per cavi magnetici a molla 5 pin Connessione per dati magnetici nero

Collegatore per cavi magnetici Pogo Collegatore a 5 pin Collegatore a molla

1Materiali e costruzioni

Pogo Pin: ottone, superficie placcata d' oro (assicura bassa resistenza al contatto e resistenza alla corrosione).

Collegamento USB:Conchiglia in acciaio inossidabile (USB 2.0) per durabilità e schermatura.

Abitazione:HTN (High-Temperature Nylon) + 30% di riempitore, UL94 V-0 (retardante fiamma, resistente alle alte temperature).

Moffa esterna (giunto):TPE 80A nero (elastomero termoplastico flessibile e resistente all'abrasione).

Magnete:Neodimio ferro borone (NdFeB) magnete permanente (alte prestazioni, forte adesione).

CavoOD:3.5 mm,4 nuclei

Rosso e Nero: 65 fili × 0,08 mm ( rame placcato in stagno, maggiore capacità di corrente).

Bianco e verde: 16 fili × 0,08 mm (coperro placcato in stagno, probabilmente per i dati/segnale).

Isolamento:Rivestimento TPE nero(flessibile e resistente)

2Proprietà meccaniche

Forza di molla: 80 g ± 20 g ad un'altezza di lavoro di 1,0 mm (assicura una pressione di contatto stabile)

Forza di adesione magnetica: > 550 G (attacco sicuro maschio-femmina).

Durata di vita: oltre 50.000 cicli (alta durata).

Caratteristiche di sicurezza: progettazione anti-cortocircuito e marcature di polarità per un corretto allineamento.

3. Proprietà elettriche

Tensione nominale: 12V DC.

Classifica attuale:

Continuo: 3.0A.

Pico (momentario): 4,0 A massimo.

Resistenza di contatto: ≤ 50 mΩ (basse perdite di potenza).

Conformità: RoHS e REACH (ambiente).

4Applicazioni

Elettronica modulare: dispositivi indossabili, IoT, sensori staccabili.

Connessioni PCB: saldate a tavole o sovramollate.

Sistemi compatibili con USB: combina la fornitura di energia (12V/3A) con i dati tramite USB 2.0.

Utilizzazioni ad alta affidabilità: attrezzature automobilistiche, mediche o industriali (grazie a UL94 V-0 e durata di 50k cicli).

Parametro dei connettori magnetici a 5 pin:

Disegno tecnico del connettore maschile del cavo a 5 pin (dimensioni chiave):

Disegno tecnico del connettore magnetico femminile a 5 pin (dimensioni chiave):

Come effettuare l'ordine
* Ci invia il disegno o il campione

* Il nostro team di ingegneri professionisti svolge la valutazione

* Confronterete il disegno e noi faremo il campione per inviarvi

* Testate il campione e lo approvate, poi fate un ordine e pagate il 50% di deposito

* Iniziamo a fare il prodotto

* Quando la merce è pronta, prendiamo foto per il tuo assegno e poi paghi il saldo

* Vi consegniamo i prodotti con DHL, TNT, UPS, FedEx

Termine di pagamento:T/T, 50% di deposito, 50% di saldo

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Qualsiasi domanda, si prega di inviare aUnion@upetech.net
