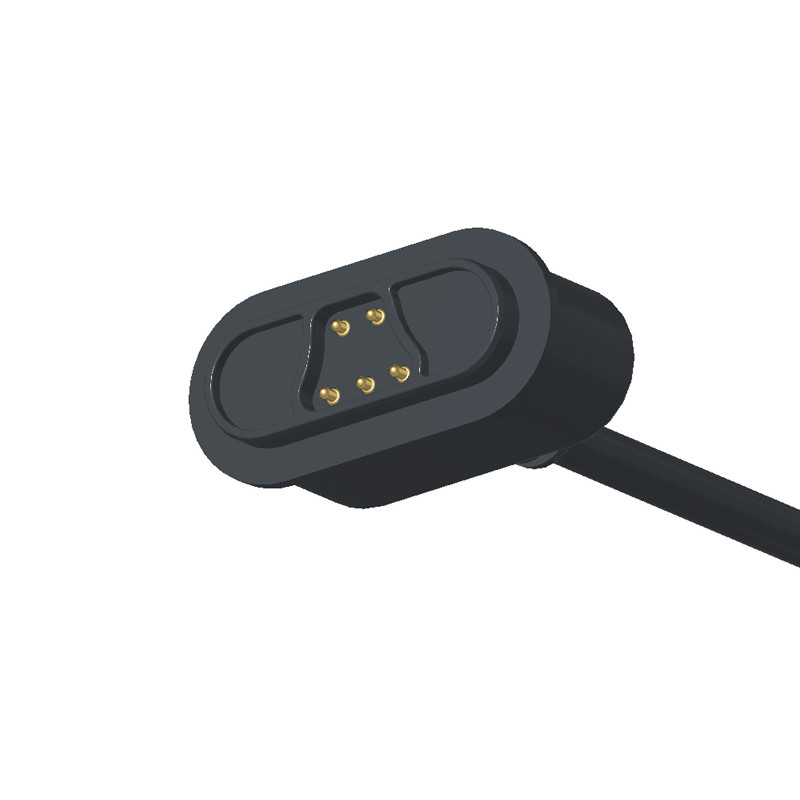

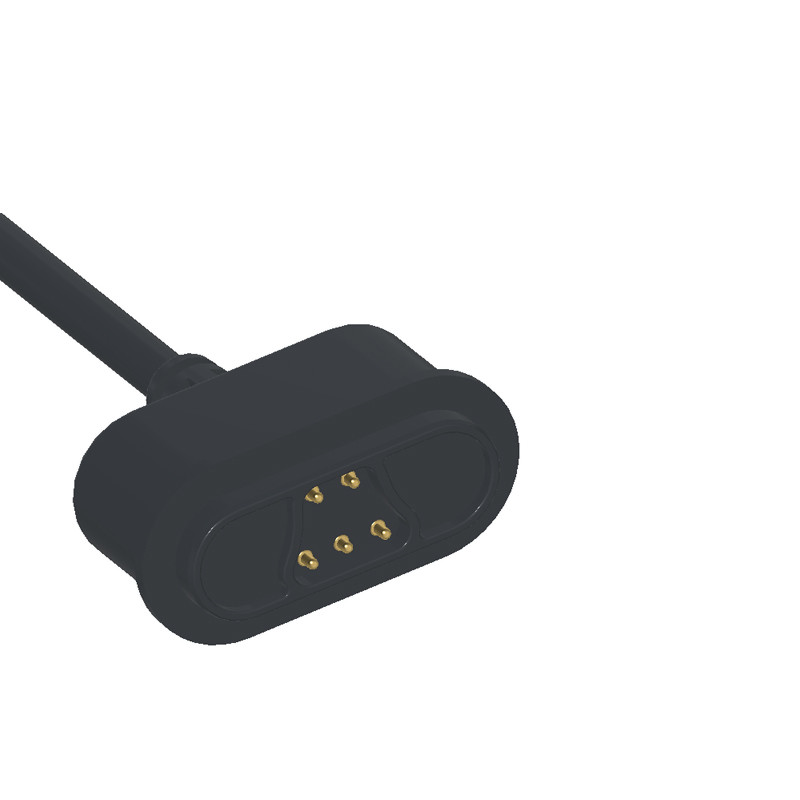

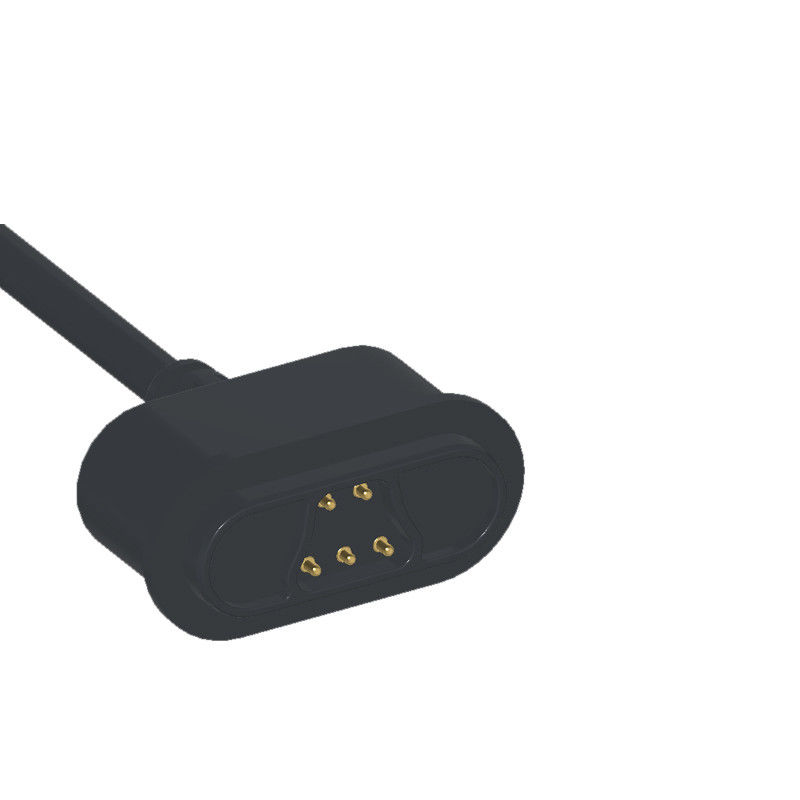

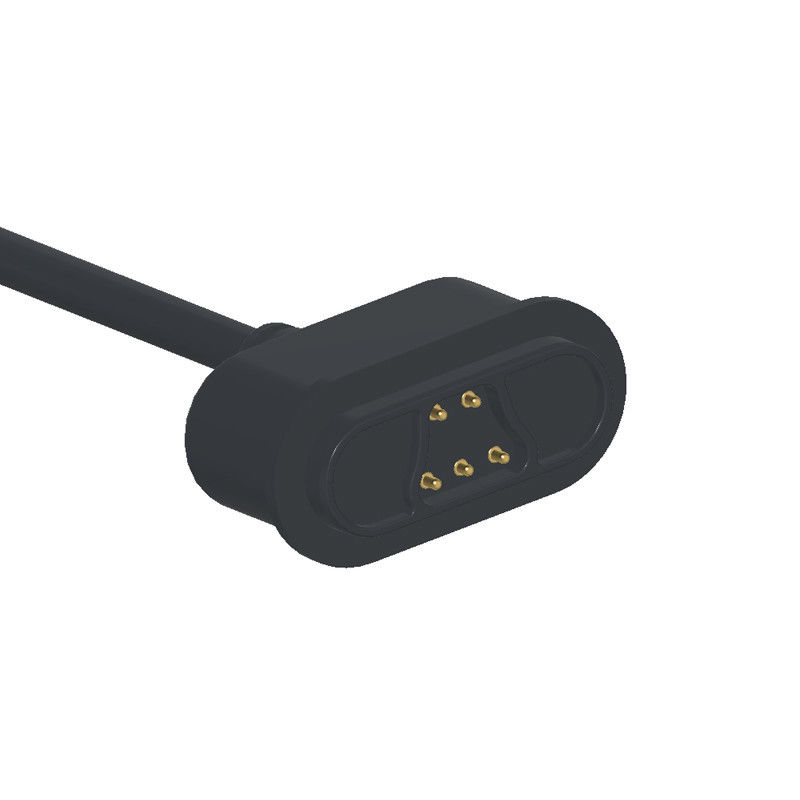

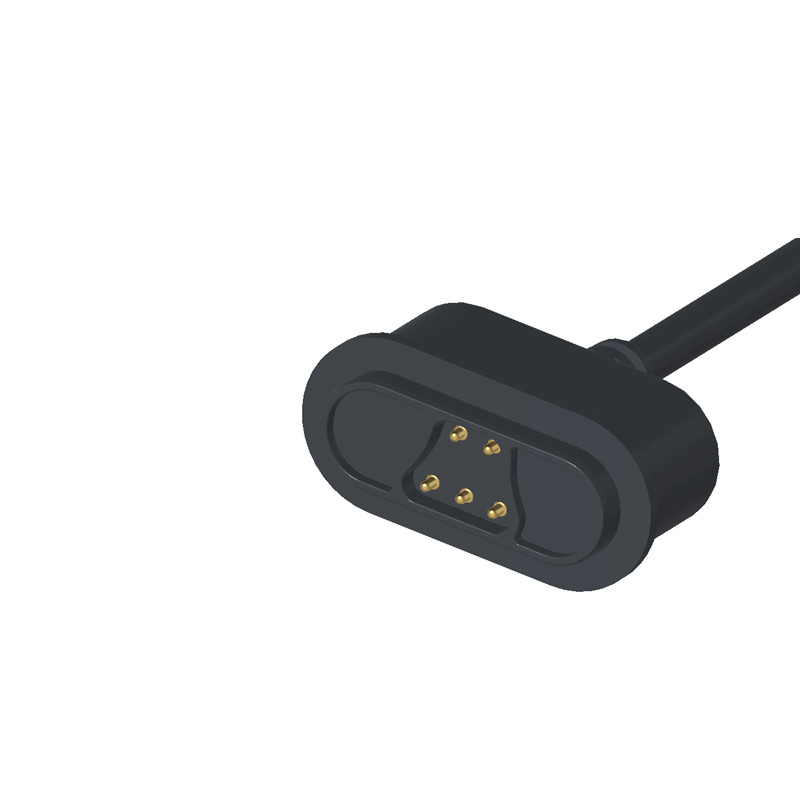

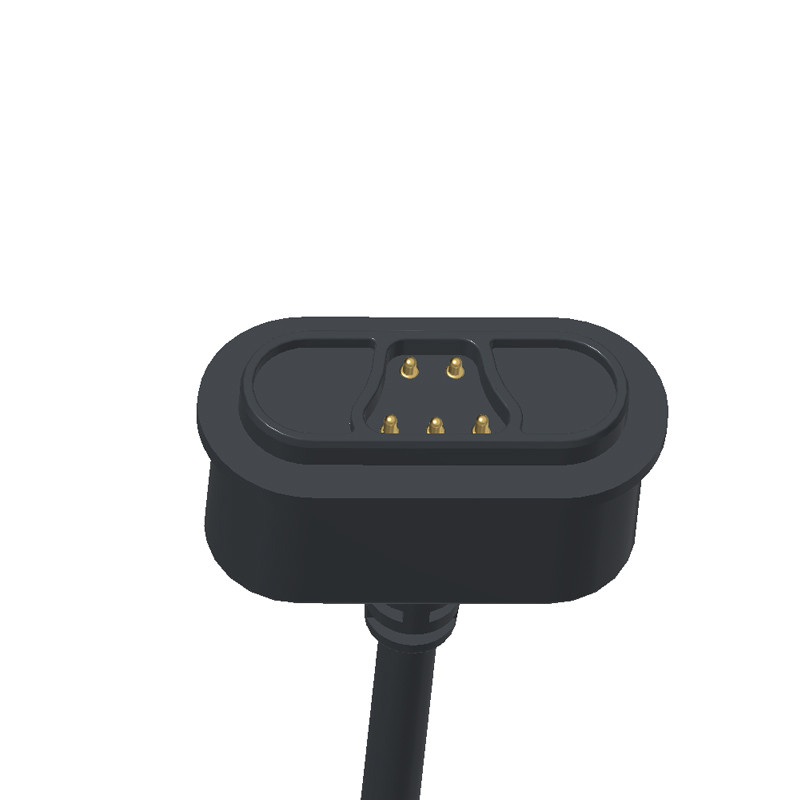

12V 5A connettore magnetico a corrente continua 5 pin connettore a cavo maschio femmina

5 pin di connettore maschio per cavo magnetico a corrente continua e connettore maschio per cavo magnetico femminile

Il connettore del cavo magnetico e il connettore magnetico femminile sono tutti materiali conformi alla normativa RoHS e REACH.

Tutti i connettori dei cavi magnetici hanno superato il test del corto e aperto circuito al 100%.

Meccanica:

Pin1/3:

- Forza di contatto: 80 g±20 g a 1, 1 mm di cicogna di lavoro

- Esame di durata: 10.000 cicli

Pin 2/4/5:

- Forza di contatto: 80 g± 20 g a 0,8 mm di storca di lavoro

- Esame vitale:10,000 cicli

Altri:

- tensione nominale:DC 12V; tensione nominale: 5A Max.

- Resistenza di contatto della spilla di molla: 50 milliohm Max.

Prestazioni ambientali:

-Temperatura di funzionamento: -25°C a +80°C

- Spruzzo di sale: 24 ore.

Parametro dei connettori maschili per cavi magnetici a 5 pin e dei connettori femminili per cavi magnetici:

Disegno tecnico del connettore del cavo magnetico maschio a 5 pin

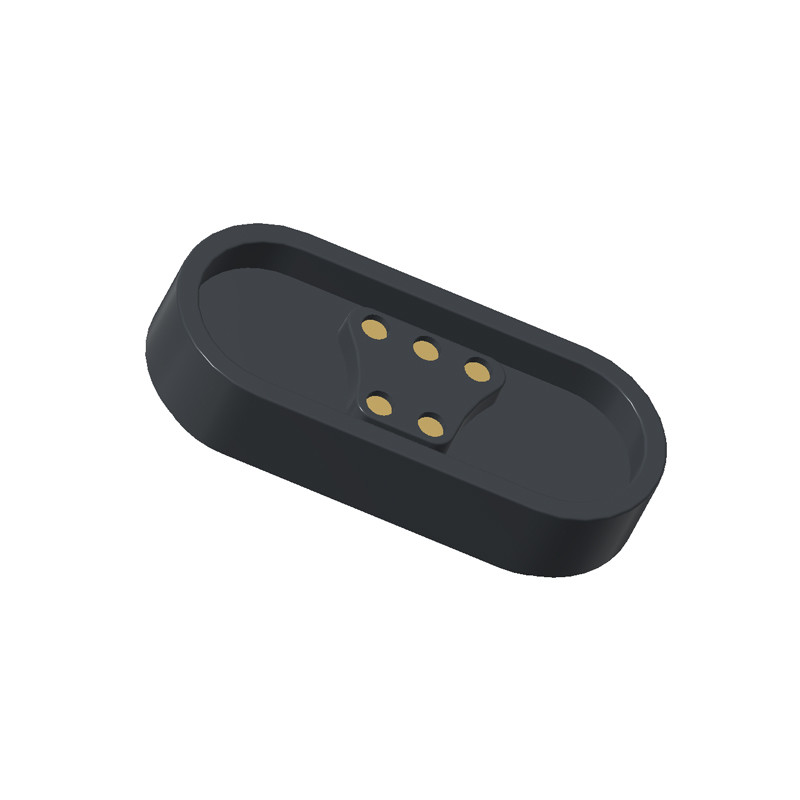

Disegno tecnico del connettore magnetico femminile a 5 pin

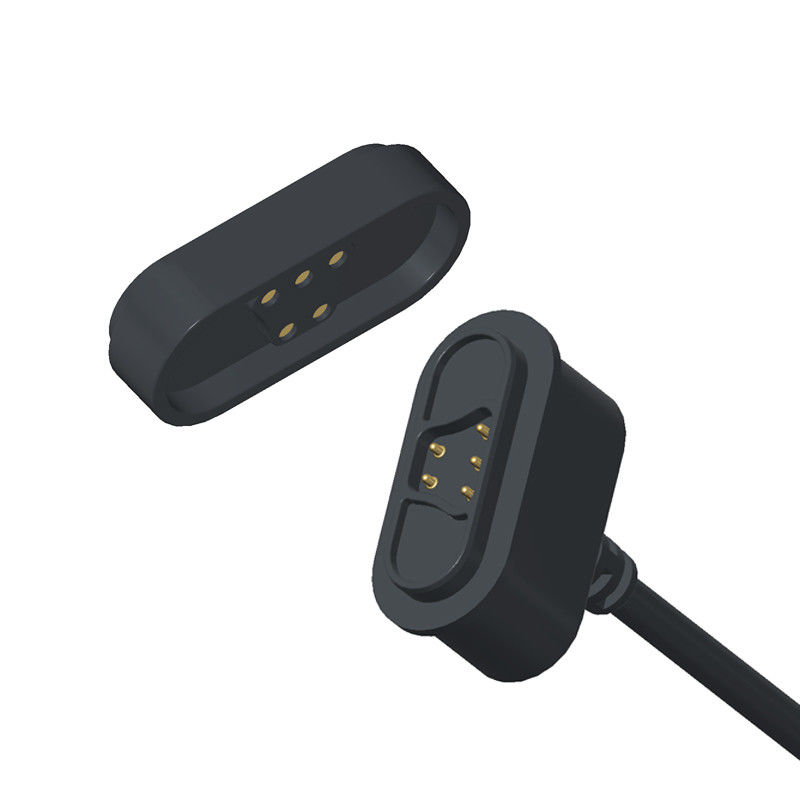

Nodo di connessione del connettore maschile del cavo magnetico

La vista esplosa di una donna

Vista dell' imballaggio:

Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere adattato in base alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura anti-cortocircuito del prodotto e sicurezza;

● realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3

Applicazione di prodotti per connettori magnetici:

1- dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.) cavo dati, cavo di ricarica,connessione terminale del filo a banda magnetica

2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audio-visive

3.Aviazione, elettronica aerospaziale, comunicazioni militari

4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni

5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri settori elettronici.)

Perché UPE dovrebbe essere il vostro partner?

1Esperienza specializzata in connettori magnetici

●Focus R & S: UPE ha una specifica esperienza nei connettori magnetici

●Personalizzazione: UPE può adattare la resistenza del magnete, il rivestimento (oro/nickel per resistenza ≤ 50mΩ) e i materiali di alloggiamento (PBT nero/nylon) alle vostre esigenze.

2. Alta durata e conformità

● 10.000+ cicli garantiti: I loro connettori sono probabilmente sottoposti a rigorosi test per soddisfare le esigenze di durata meccanica.

●Certificazioni: conformi agli standard UL o RoHS ‒ fondamentali per i mercati medici/consumatori.

3. Manifattura competitiva

●Strumenti economicamente vantaggiosi: UPE può offrire MOQ bassi (ad esempio, 1K ¥ 5K unità) con prezzi competitivi per lotti di piccole e medie dimensioni.

● Controllo della qualità: test interni per la resistenza al contatto, la forza di trazione e il carico corrente per garantire l'affidabilità.

4. Rapido prototipo e supporto

●Campioni 3D in giorni: prototipazione rapida per controlli di adattamento/funzione

●Supporto tecnico: assistenza per l'ottimizzazione del pinout, la schermatura EMI o l'impermeabilizzazione (IP68).

Come ordinare il connettore del cavo magnetico
* Identificare i propri requisiti ((Tipo di connettore, quantità richiesta, requisiti personalizzati, specifiche tecniche)

*Negoziazione dei prezzi e delle condizioni (potrebbero essere applicati sconti di massa).

*Confermare i dettagli dell'ordine (tipo di connettore, quantità, personalizzazione).

*Fate il pagamento (via PayPal, bonifico bancario o altri metodi sicuri).

*Controllo di qualità e spedizione
- Traccia la spedizione.

* Ispezionare il prodotto all'arrivo per garantire la qualità.

Termine di pagamento:T/T, 50% di deposito, 50% di saldo

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Trasporti marittimi

Qualsiasi domanda, si prega di inviare aUnion@upetech.net
