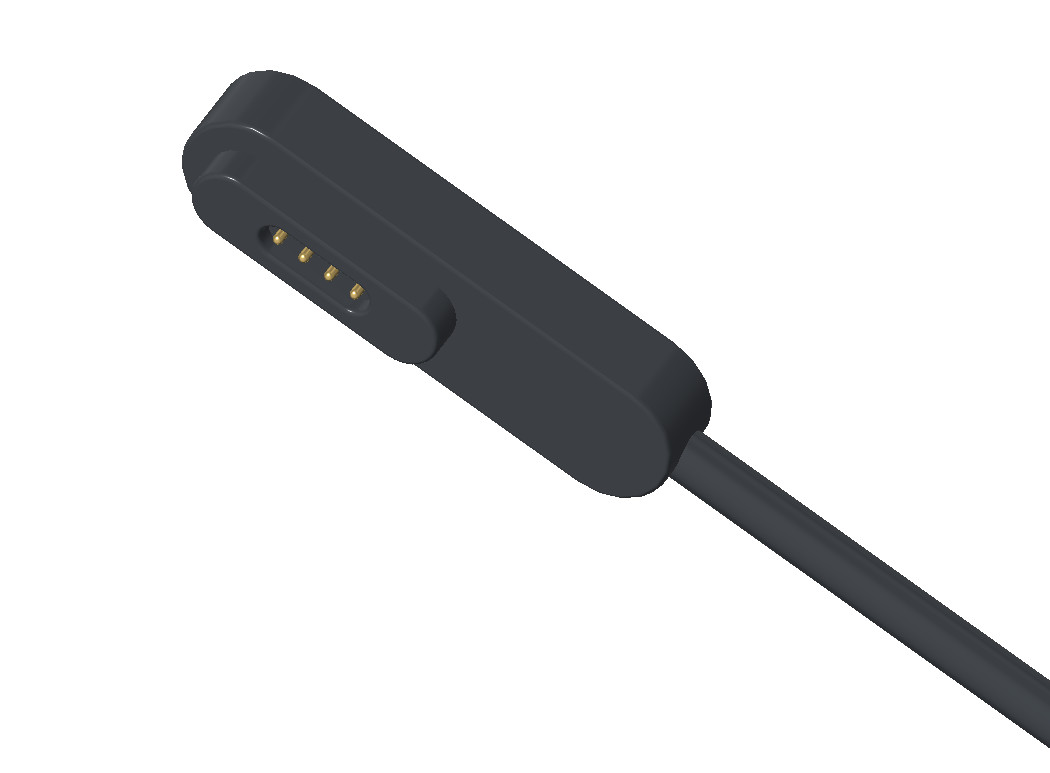

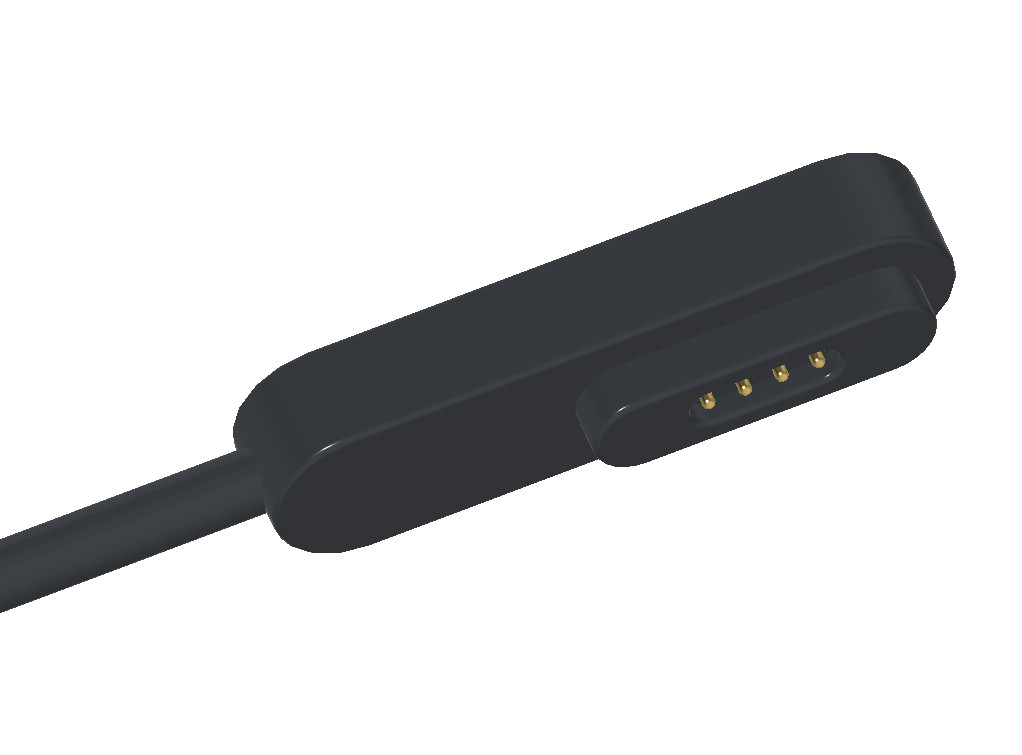

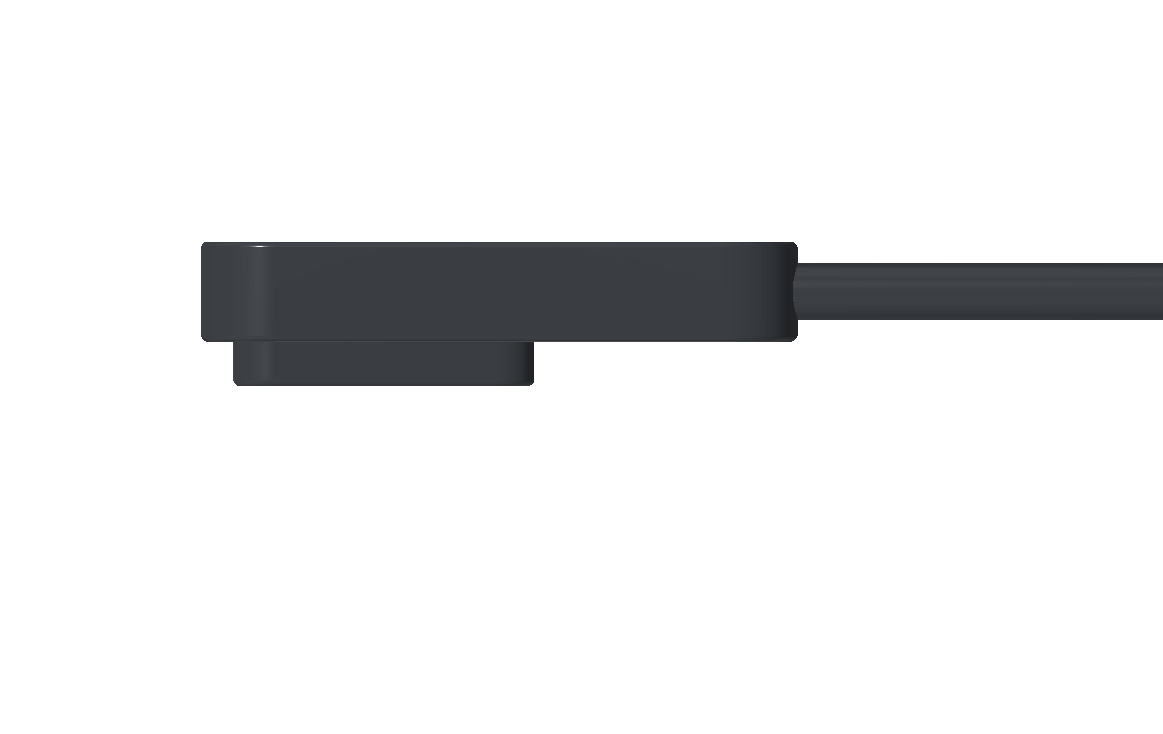

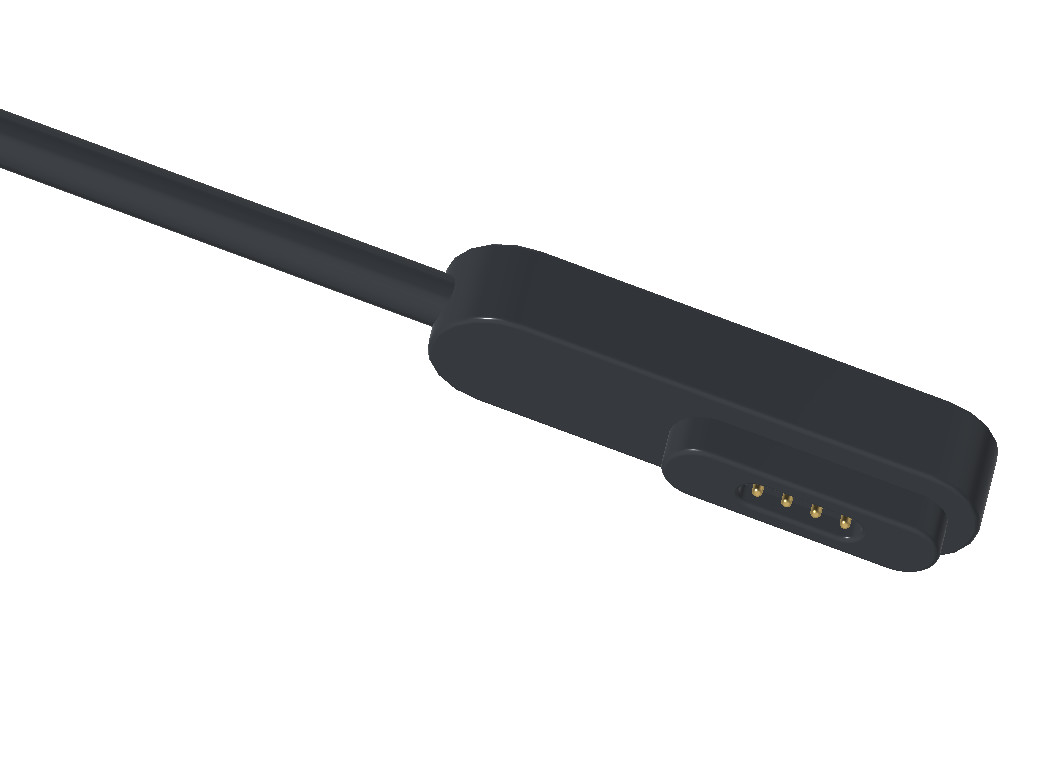

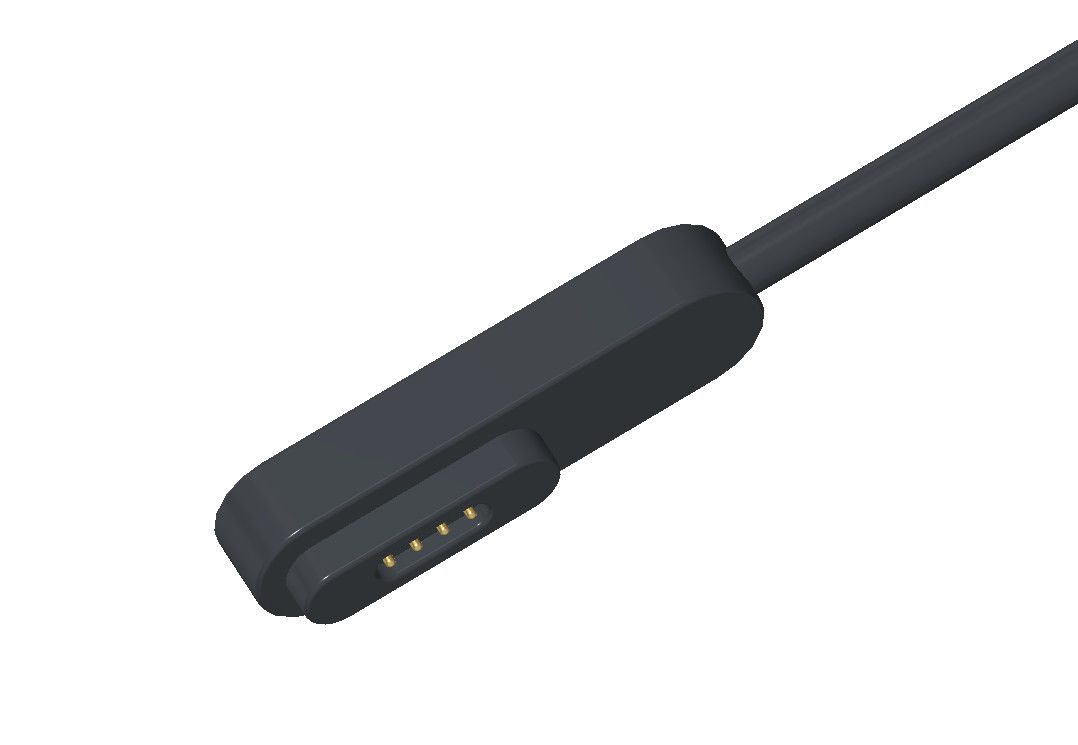

Rectangle Magnetic USB Connector Maschio Magnetic Connector 4 Pin Con Cavo PVC OD3.0

Rectangle 4pin maschio pogo pin cavo magnetico usb connettore con cavo OD3.0 PVC

1.Valutazione della resistenza (AT:20C):

a. il valore della resistenza tra il giunto di saldatura e il chiodo di rame è inferiore a 50 mΩ

b. il valore di resistenza di un filo di prodotto è inferiore a 60 mΩ.

2. Resistere alla prova di tensione: 100V AC per 1 minuto, 5mA Max

3. Resistenza di isolamento: 50 mΩ Min ((500 V DC 1 minuto)

4.Prova di oscillazione della spina: peso di sollevamento 300 g, angolo ± 70°, frequenza 30 volte al minuto, 3000 volte al minuto
Il tasso di disconnessione è inferiore al 100%.

5.una prova di oscillazione della testa maschile: carico 300 g, angolo ± 70°, frequenza 30 volte al minuto, 3000 volte al minuto, pausa
La linea è inferiore al 100%.

6- testa maschile, testa magnetica (prova di parti), prova con spruzzo di sale: temperatura 35±1° C, umidità 85%, 5% NACL
Dopo 24 ore non si è riscontrato alcun fenomeno di corrosione.

7Prova della capacità di sollevamento della spina e dello SR: la capacità di sollevamento verticale della spina e dello SR: 5 kg/min, non deve essere danneggiata e lo spostamento deve essere inferiore a 3 mm.

8. Prova di umidità: temperatura 40°C, umidità 95%, 48 ore, conforme alle prescrizioni dei punti 2 e 3 della nota.

9. Prova di ciclo termico: collocare a -31°C per 30 minuti, poi a 60°C per altri 30 minuti e ripetere questo ciclo 5 volte.
Rispettare i requisiti delle note 2 e 3.

10Questo prodotto deve essere conforme ai requisiti ROHS.

11Tutti i luoghi con dimensioni sul disegno devono essere ispezionati al 100% e registrati.

12. Metodo di imballaggio: la scatola esterna deve essere fissata con carta di etichetta di spedizione.

Parametro dei connettori per cavi magnetici a 4 pin:

Disegno tecnico del connettore del cavo magnetico a 4 pin

4 pin connettore del cavo magnetico

Vista dell' imballaggio:

Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere adattato in base alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura anti-cortocircuito del prodotto e sicurezza;

● realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3

Applicazione di prodotti per connettori magnetici:

1- dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.) cavo dati, cavo di ricarica,connessione terminale del filo a banda magnetica

2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audio-visive

3.Aviazione, elettronica aerospaziale, comunicazioni militari

4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni

5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri settori elettronici.)

Perché UPE dovrebbe essere il vostro partner?

● Affidabilità e durata

● Progettazione e consegna veloci

● Una collaborazione affidabile ed onesta

Come ordinare il connettore del cavo magnetico
* Identificare i propri requisiti ((Tipo di connettore, quantità richiesta, requisiti personalizzati, specifiche tecniche)

*Negoziazione dei prezzi e delle condizioni (potrebbero essere applicati sconti di massa).

*Confermare i dettagli dell'ordine (tipo di connettore, quantità, personalizzazione).

*Fate il pagamento (via PayPal, bonifico bancario o altri metodi sicuri).

*Controllo di qualità e spedizione
- Traccia la spedizione.

* Ispezionare il prodotto all'arrivo per garantire la qualità.

Termine di pagamento:T/T, 50% di deposito, 50% di saldo

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
