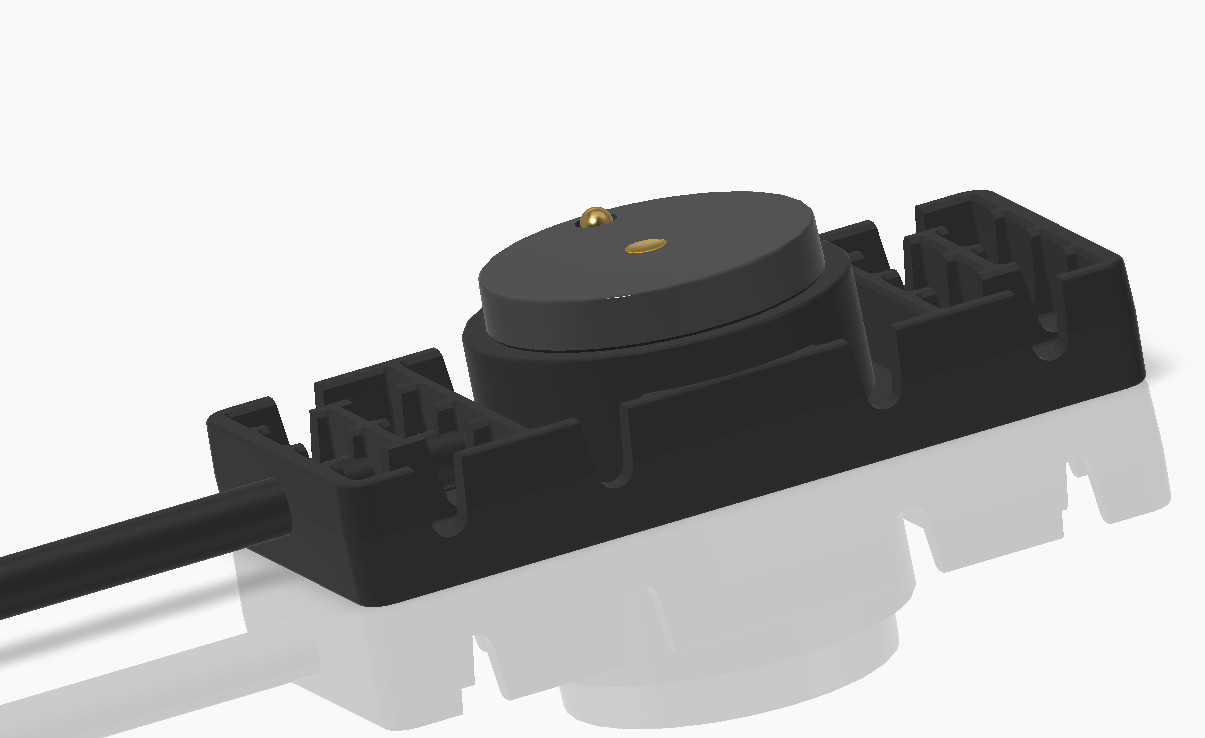

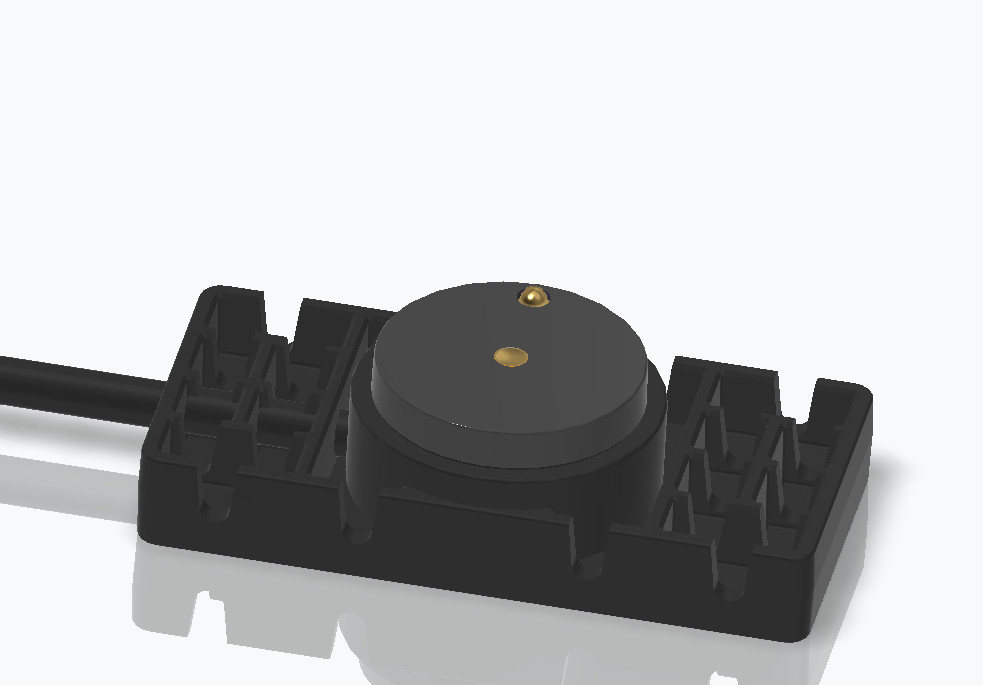

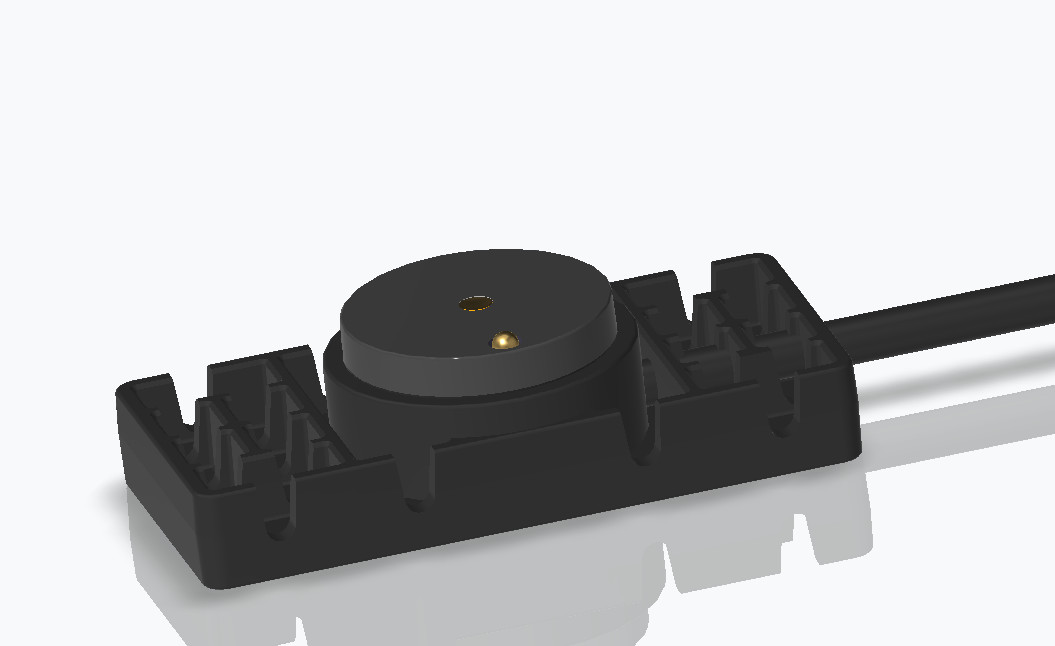

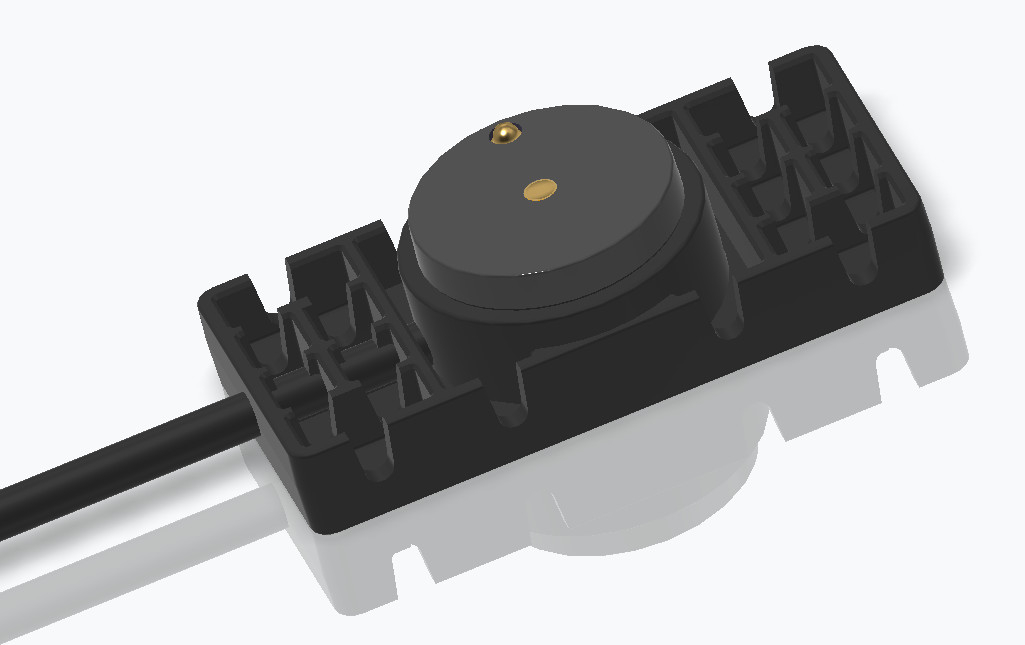

20 mm connettore del cavo magnetico 5A connettore magnetico DC circolare

Diametro 20 mm connettore circolare a 2 pin con cavo di ricarica magnetico a corrente continua 5A

Il connettore del cavo magnetico e il connettore magnetico femminile sono tutti materiali conformi alla normativa RoHS e REACH.

Tutti i connettori dei cavi magnetici hanno superato il test del corto e aperto circuito al 100%.

Mecanical:

- Forza di contatto: 160 g ± 20 g a 0,7 mm di cicogna di lavoro

- Esame vitale:50,000ciclo

Altri:

- tensione nominale: DC12V; tensione nominale: 5AMax.

-Resistenza di contatto: ≤ 50mΩ (milliohm) per pin (massimo)

Prestazioni ambientali:

-Temperatura di funzionamento: -25°C a +80°C

- Esame ambientale: spruzzo di sale 24 ore,

Sulla stampatura:PVC nero

Materiale interno dello stampo: PE trasparente

TPC Plug:TPC Female Plug

Filato:OD3.5 4C 2C 22AWG 2C 28AWG PVC nero

Collegamento magnetico: Collegamento magnetico maschile

Parametro dei connettori per cavi magnetici maschili a 2 pin:

Disegno tecnico del connettore del cavo magnetico circolare

Nodo di connessione del connettore del cavo magnetico CC

Vista dell' imballaggio:

Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere adattato in base alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura anti-cortocircuito del prodotto e sicurezza;

● realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3

Applicazione di prodotti per connettori magnetici:

Perché UPE dovrebbe essere il vostro partner?

1Esperienza specializzata in connettori magnetici

●Focus R & S: UPE ha una specifica esperienza nei connettori magnetici

●Personalizzazione: UPE può adattare la resistenza del magnete, il rivestimento (oro/nickel per resistenza ≤ 50mΩ) e i materiali di alloggiamento (PBT nero/nylon) alle vostre esigenze.

2. Alta durata e conformità

● 10.000+ cicli garantiti: I loro connettori sono probabilmente sottoposti a rigorosi test per soddisfare le esigenze di durata meccanica.

●Certificazioni: conformi agli standard UL o RoHS ‒ fondamentali per i mercati medici/consumatori.

3. Manifattura competitiva

●Strumenti economicamente vantaggiosi: UPE può offrire MOQ bassi (ad esempio, 1K ¥ 5K unità) con prezzi competitivi per lotti di piccole e medie dimensioni.

● Controllo della qualità: test interni per la resistenza al contatto, la forza di trazione e il carico corrente per garantire l'affidabilità.

4. Rapido prototipo e supporto

●Campioni 3D in giorni: prototipazione rapida per controlli di adattamento/funzione

●Supporto tecnico: assistenza per l'ottimizzazione del pinout, la schermatura EMI o l'impermeabilizzazione (IP68).

Come ordinare il connettore del cavo magnetico
* Identificare i propri requisiti ((Tipo di connettore, quantità richiesta, requisiti personalizzati, specifiche tecniche)

*Negoziazione dei prezzi e delle condizioni (potrebbero essere applicati sconti di massa).

*Confermare i dettagli dell'ordine (tipo di connettore, quantità, personalizzazione).

*Fate il pagamento (via PayPal, bonifico bancario o altri metodi sicuri).

*Controllo di qualità e spedizione
- Traccia la spedizione.

* Ispezionare il prodotto all'arrivo per garantire la qualità.

Termine di pagamento:

50% di deposito (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

50% di saldo (pagato prima della spedizione): garantisce il controllo della qualità e l'impegno di entrambe le parti.

Metodo di pagamento:

T/T (trasferimento bancario),PayPal,OCBC Bank

Raccomandazione:

Usare PayPal per i campioni (più sicuro).

Utilizzare T/T per gli ordini in blocco (tariffe inferiori).

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Trasporti marittimi

Qualsiasi domanda, si prega di inviare aUnion@upetech.net
