HTN connettore magnetico rotondo connettore elettrico a molla nera 3A

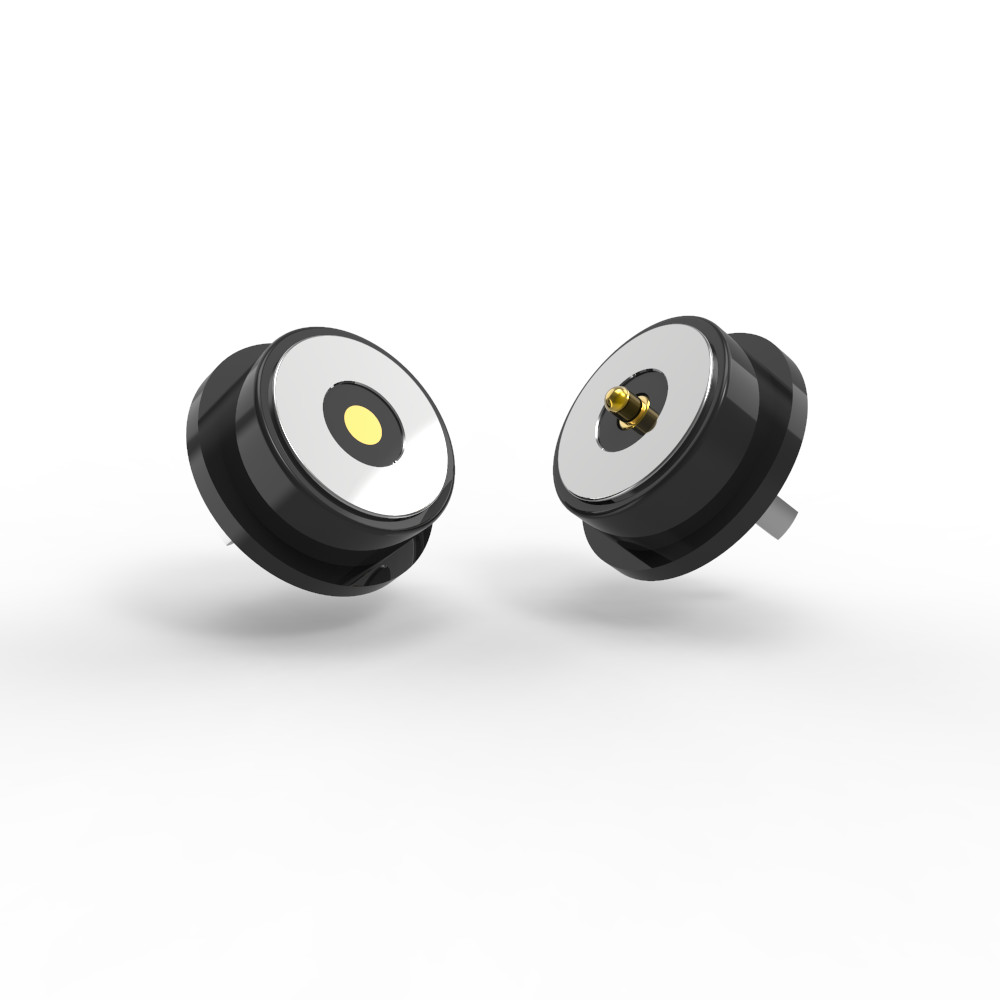

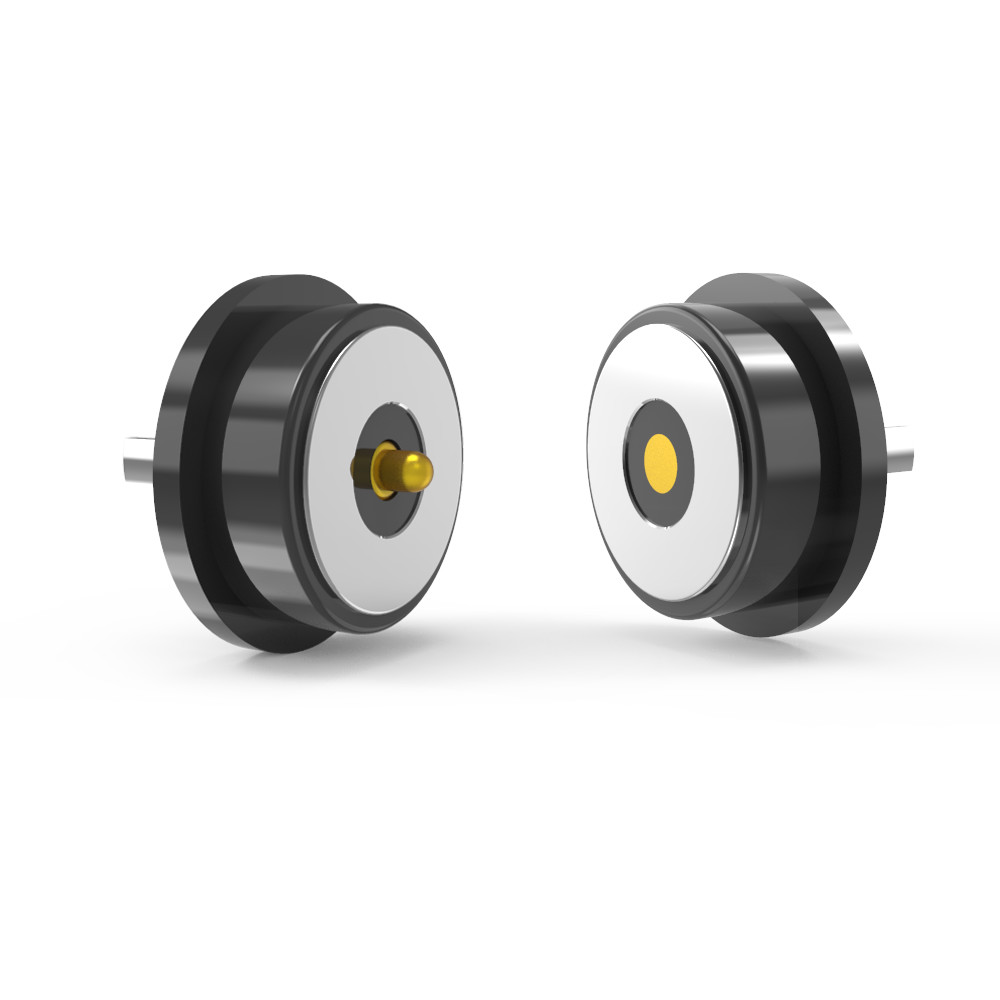

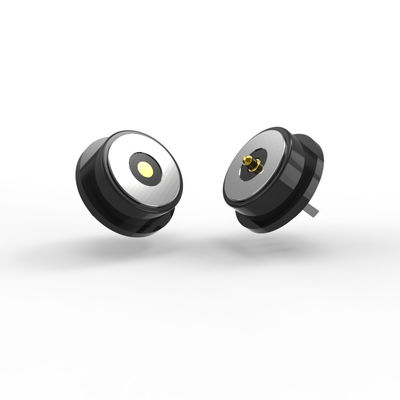

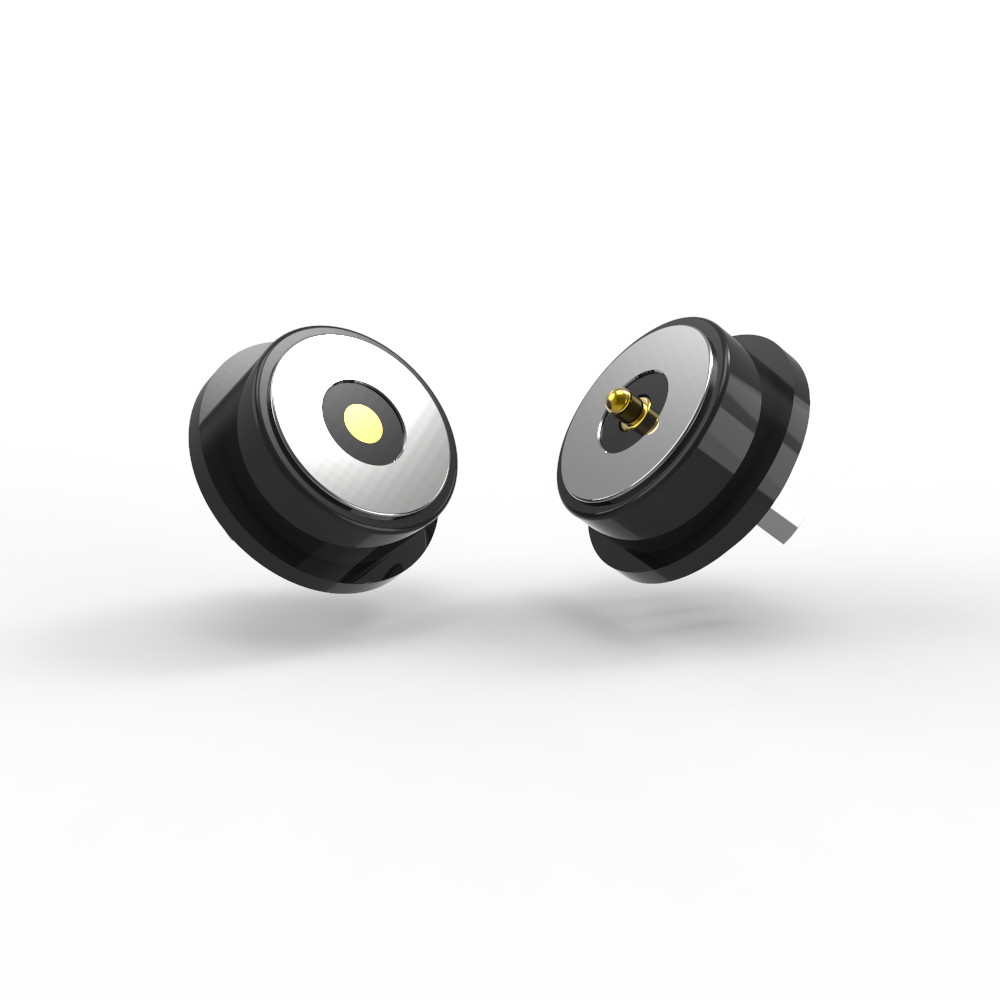

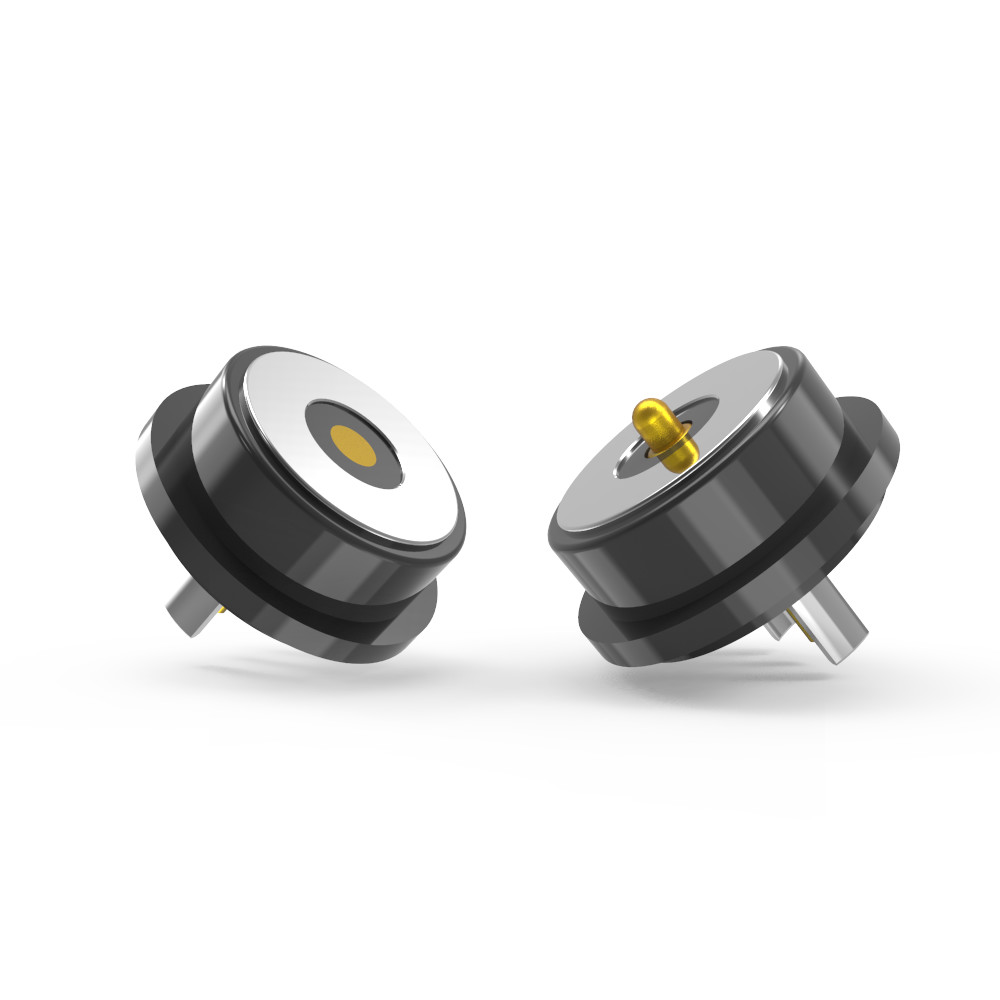

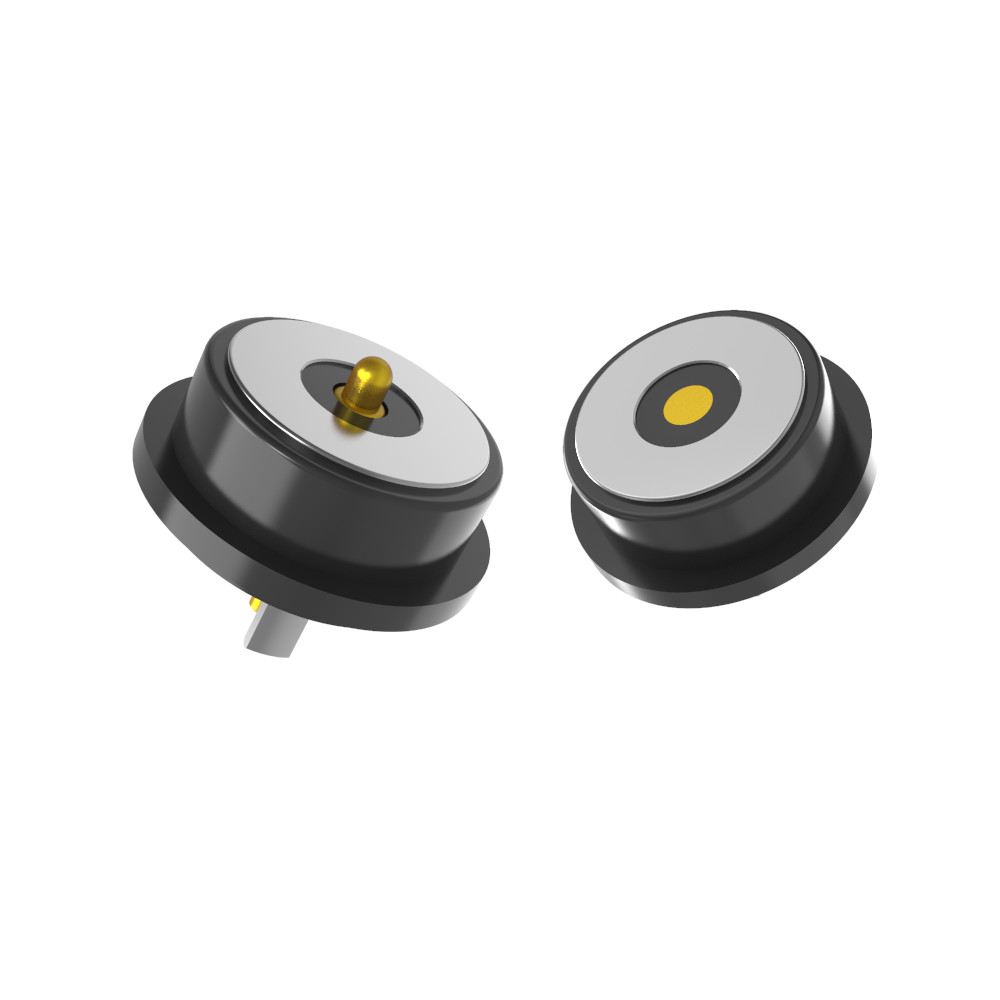

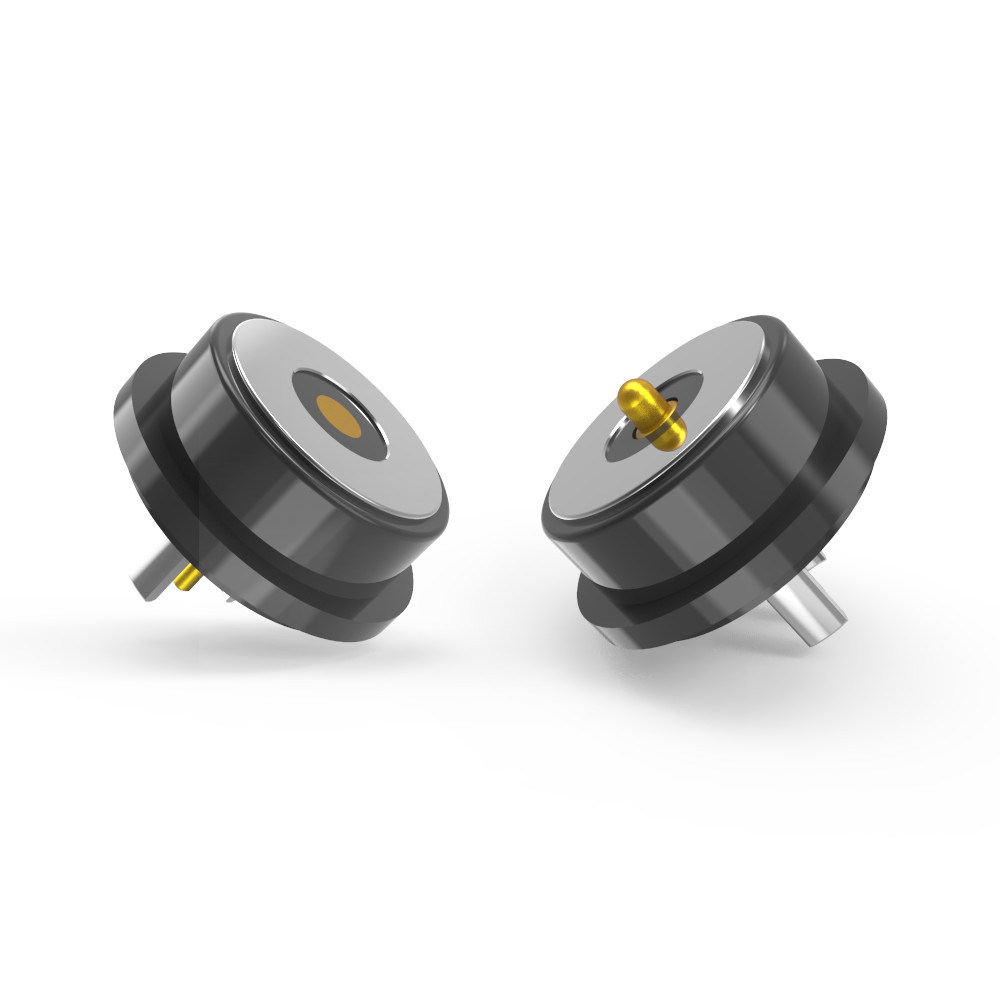

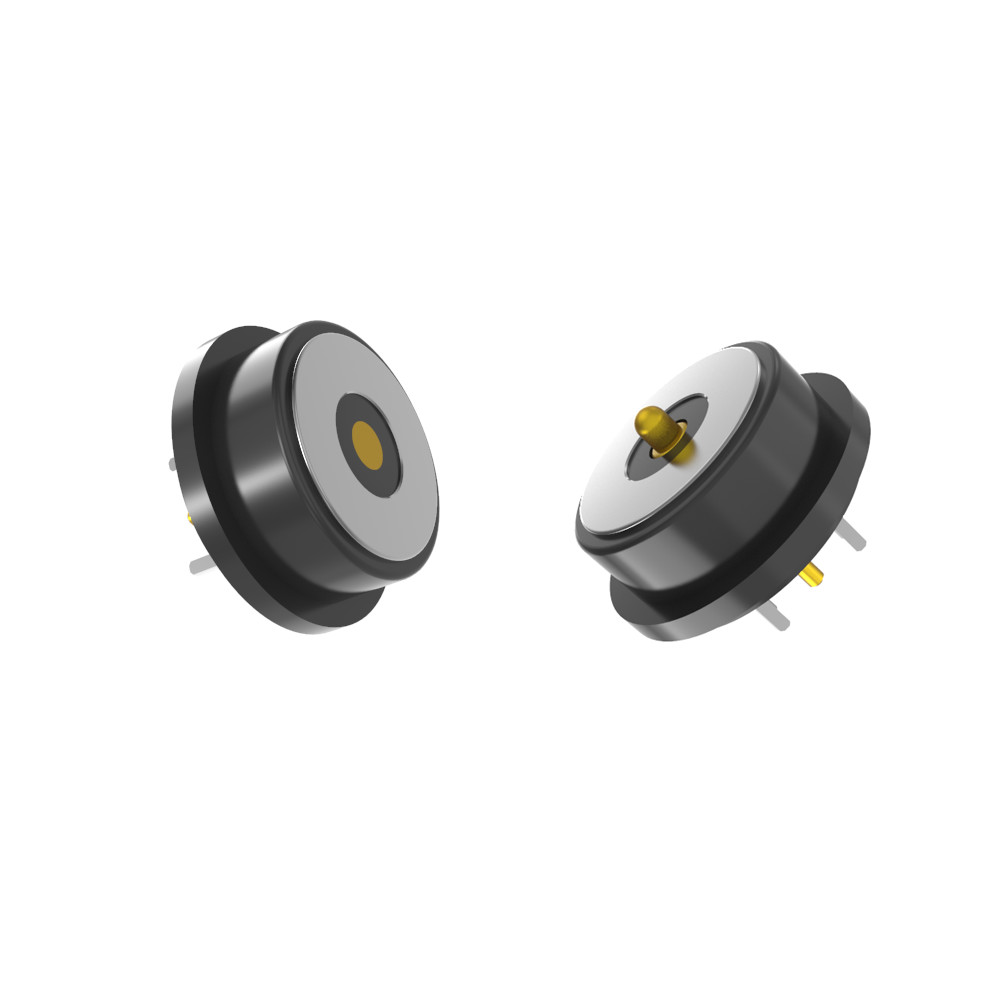

Connettore magnetico rotondo a molla a 2 pin HTN nero OD8.0mm

Materiali:

Plunger:C6801 senza piombo, con 5U" Min Au sopra 60~100U" Ni;

Barrillo:C6801 privo di piombo, rivestimento 5U" Min Au su 60~100U" Ni;

Primavera:SUS 304 1U" Au;

Cassa: nero LCP+30%GFUL94 V-0;

Conchiglia: senza piombo C6801Ni placcato

Magnete: NdFeB N52 Plattatura Ni

Meccanica:

Forza di molla: 60 g ± 10 g, a 1.0 mm di corsa di lavoro.

La cicogna:1.2 mm.

Durata di vita meccanica: 50.000 cicli min.

Specifiche elettriche:
Tensione nominale: 12V DC.

Corrente nominale: 3,0 A.

Resistenza di contatto: ≤ 50 mΩ (milliohm) per pin.

Esame:

100% di circuito aperto/cortocircuito testato.

Conformità ROHS/REACH (senza sostanze pericolose).

Prova con spruzzo di sale: 48 ore (validazione della resistenza alla corrosione).

Descrizione dell'applicazione del prodotto (non limitata a quanto segue):

1.PCB di saldatura a chiusura;

2.formazione e incapsulamento di fili dopo saldatura;

3.Può essere aggiunto un terminale di trasferimento di tale cartone PCB;

4.Molding stampaggio a iniezione di stampi incorporati;

5I fili possono essere attaccati direttamente.

Parametro del connettore magnetico rotondo:

Disegno tecnico del connettore magnetico maschio rotondo

Disegno tecnico del connettore magnetico femminile rotondo

Disposizione raccomandata del pcb:

Tolleranza di disposizione: ± 0,05 mm

Vantaggi del connettore magnetico:

1) Esperienza di connessione ad assorbimento automatico; facile funzionamento;

2)Usa un'interfaccia magnetica per rimuovere più facilmente il dispositivo.

3) Ciclo di vita elevato. Supporta 50.000-300.000 tempi di vita di riattacco;

4) È facile personalizzare il design impermeabile, la femmina può ottenere antipolvere e impermeabile (IP68);

5) Supporta una corrente elevata (3A-20A), ricarica più veloce;

6)Eccellente grado di corrosione (48H-120H) soddisfa gli ambienti difficili;

8)Forma personalizzata per soddisfare la corrispondenza della forma del prodotto, migliorare il punto di vendita del prodotto;

9)Posizionamento dei magneti, utilizzo dei magneti e struttura per la protezione del doppio circuito

la direzione ((È orientata all'utente e amichevole)

10) Interfaccia di eccellente scalabilità,Può essere raggiunta ((Power Signal Video Audio Jack Etc);

11)Il tempo di sviluppo è breve, lo stampo a basso costo per la personalizzazione;

12) Fornisce una trasmissione affidabile del segnale ad alta RF. Il nostro connettore è USB 2.0

Applicazione di prodotti per connettori magnetici:

1- dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.) cavo dati, cavo di ricarica,connessione terminale del filo a banda magnetica

2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audio-visive

3.Aviazione, elettronica aerospaziale, comunicazioni militari

4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni

5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri settori elettronici.)

Perché UPE dovrebbe essere il vostro partner?

1. Rapid prototyping (3-5 giorni per i campioni)
●Velocità di commercializzazione: un rapido processo di selezione dei campioni accelera i cicli di sviluppo dei prodotti.

●Iterative Testing: consente di perfezionare rapidamente il progetto prima della produzione di massa.

●Vantaggio: ideale per settori come quello automobilistico, medico o dell'elettronica di consumo, dove l'innovazione è fondamentale per il tempo.

2. Redditività (prezzi MOQ competitivi)
●Low Minimum Order Quantities (MOQ): riduce i costi iniziali per le startup o i piccoli lotti.

●Scalabilità: un prezzo flessibile garantisce la convenienza sia per la prototipazione che per gli ordini su larga scala.

●Proposta di valore: bilancia l'output di alta qualità con soluzioni economiche.

3Assicurazione della qualità (100% di test automatizzati)
●Zero difetti: l'ispezione automatica (per esempio ottica, elettrica, meccanica) garantisce l'affidabilità.

●Consistenza: elimina l'errore umano nei test critici (ad esempio, resistenza al contatto, spruzzo di sale, durata del ciclo).

●Compatibilità: soddisfa i rigorosi standard del settore (ROHS, REACH, per l'industria automobilistica).

4Produzione ad alta tecnologia e ingegneria di precisione
●Fabbricazione avanzata: lavorazione CNC, stampaggio di precisione e micro-plating (ad esempio, Au/Ni per i connettori).

●Capacitazione in materia di materiali: padronanza di materiali specializzati (LCP, SUS 304, magneti NdFeB, ottone senza piombo).

●Soluzioni specifiche per l'applicazione: su misura per componenti complessi

Come ordinare il connettore del cavo magnetico
* Identificare i propri requisiti ((Tipo di connettore, quantità richiesta, requisiti personalizzati, specifiche tecniche)

*Negoziazione dei prezzi e delle condizioni (potrebbero essere applicati sconti di massa).

*Confermare i dettagli dell'ordine (tipo di connettore, quantità, personalizzazione).

*Fate il pagamento (via PayPal, bonifico bancario o altri metodi sicuri).

*Controllo di qualità e spedizione
- Traccia la spedizione.

* Ispezionare il prodotto all'arrivo per garantire la qualità.

Termine di pagamento:T/T, 50% di deposito, 50% di saldo

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
