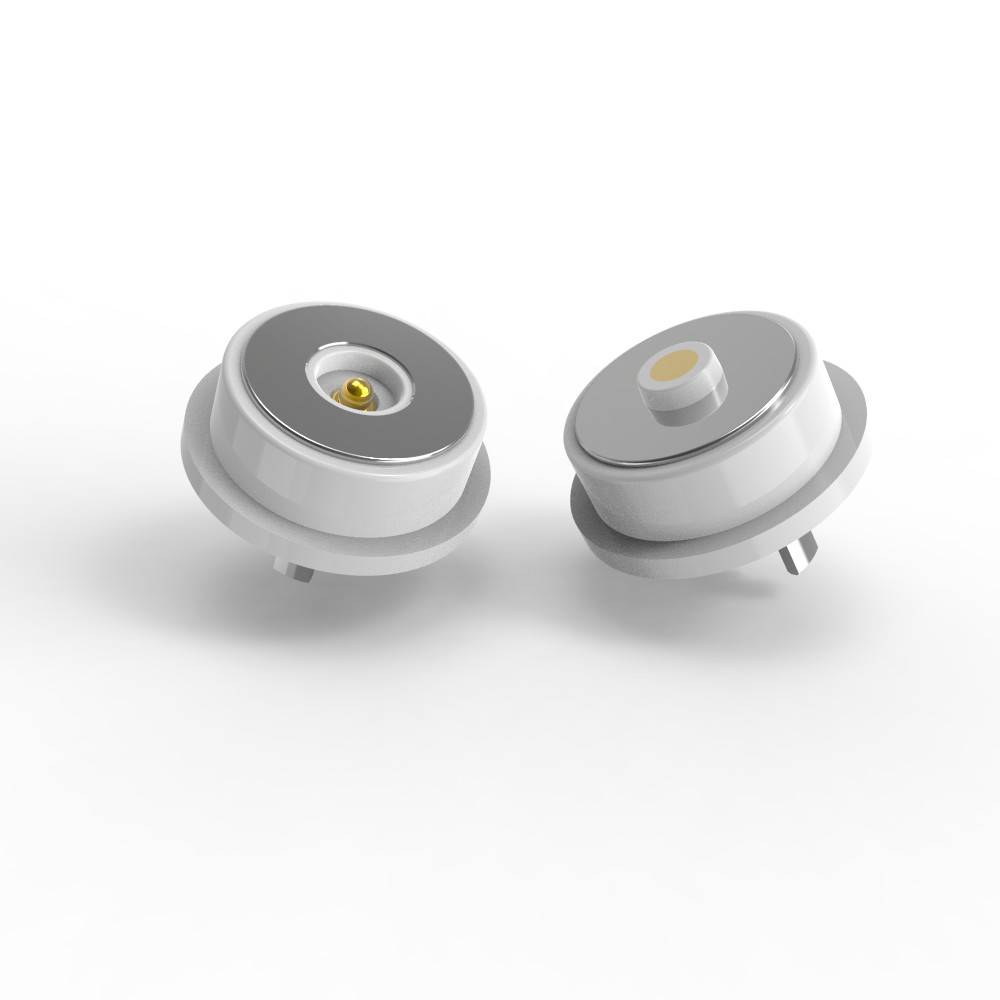

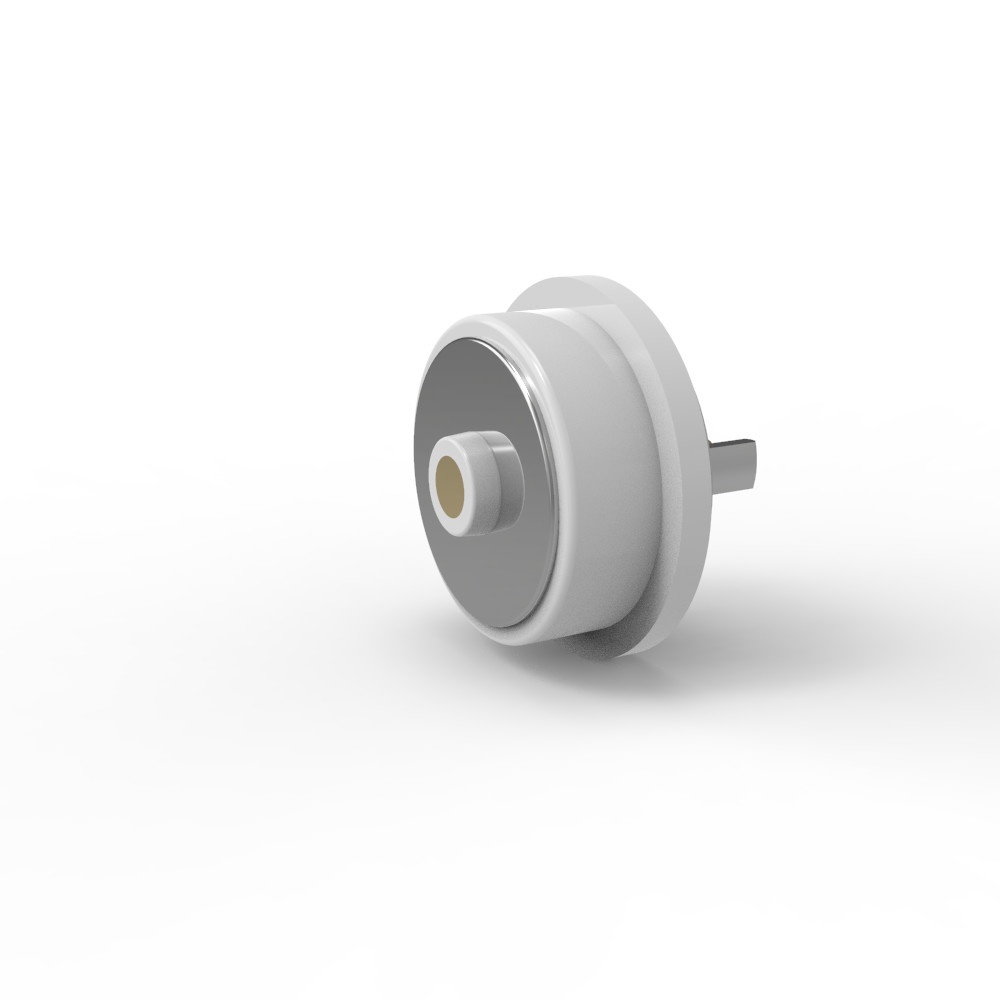

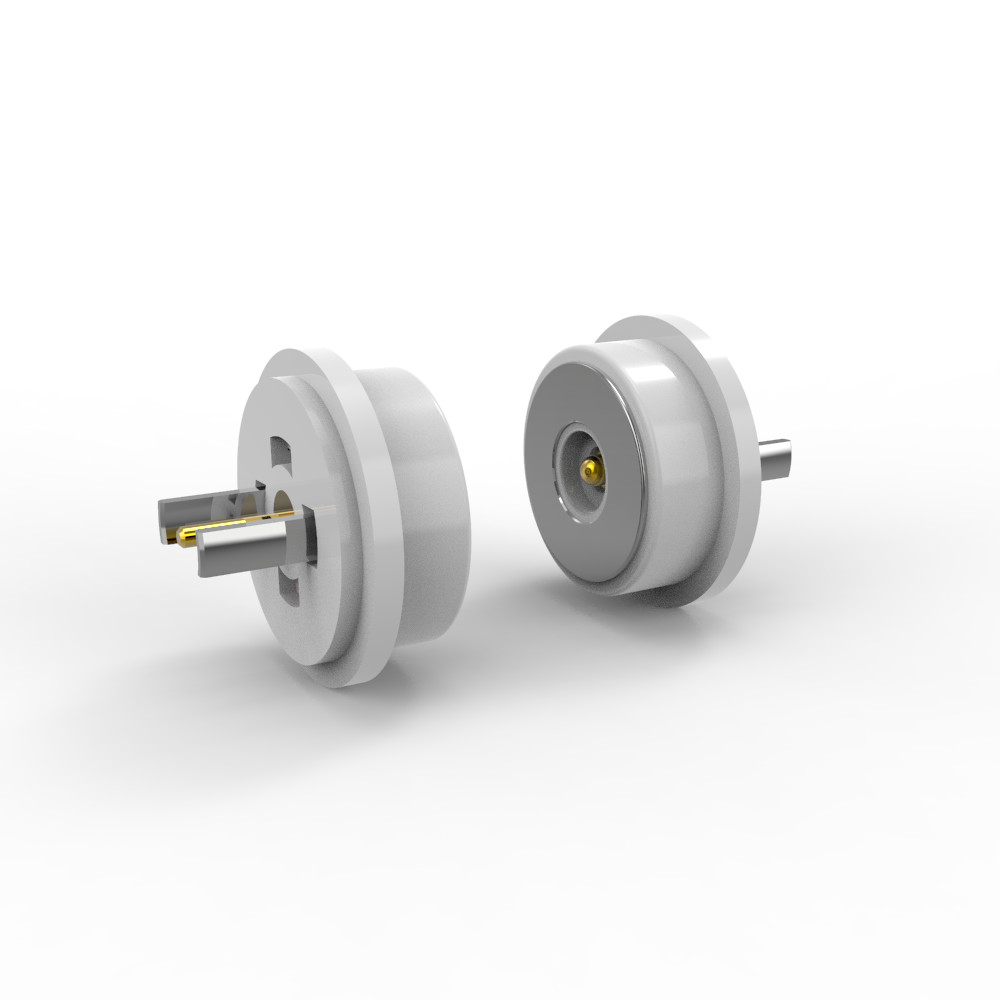

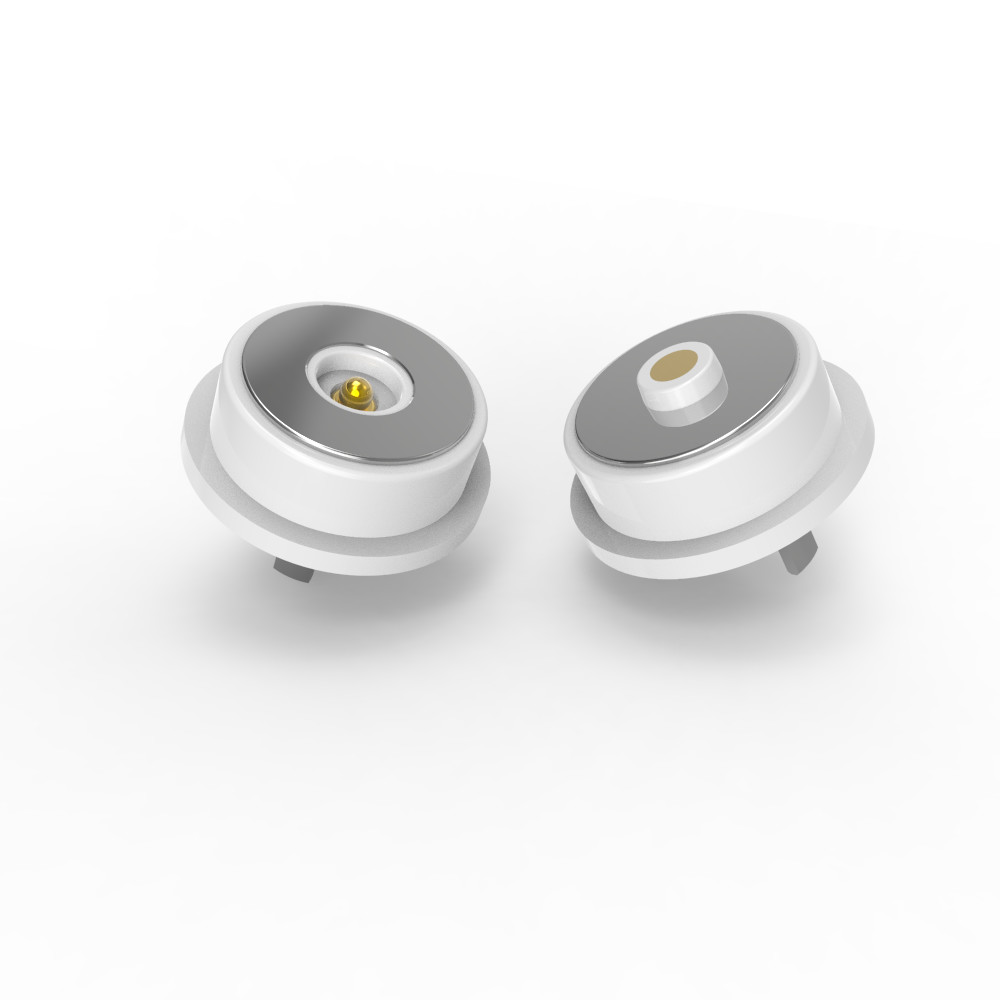

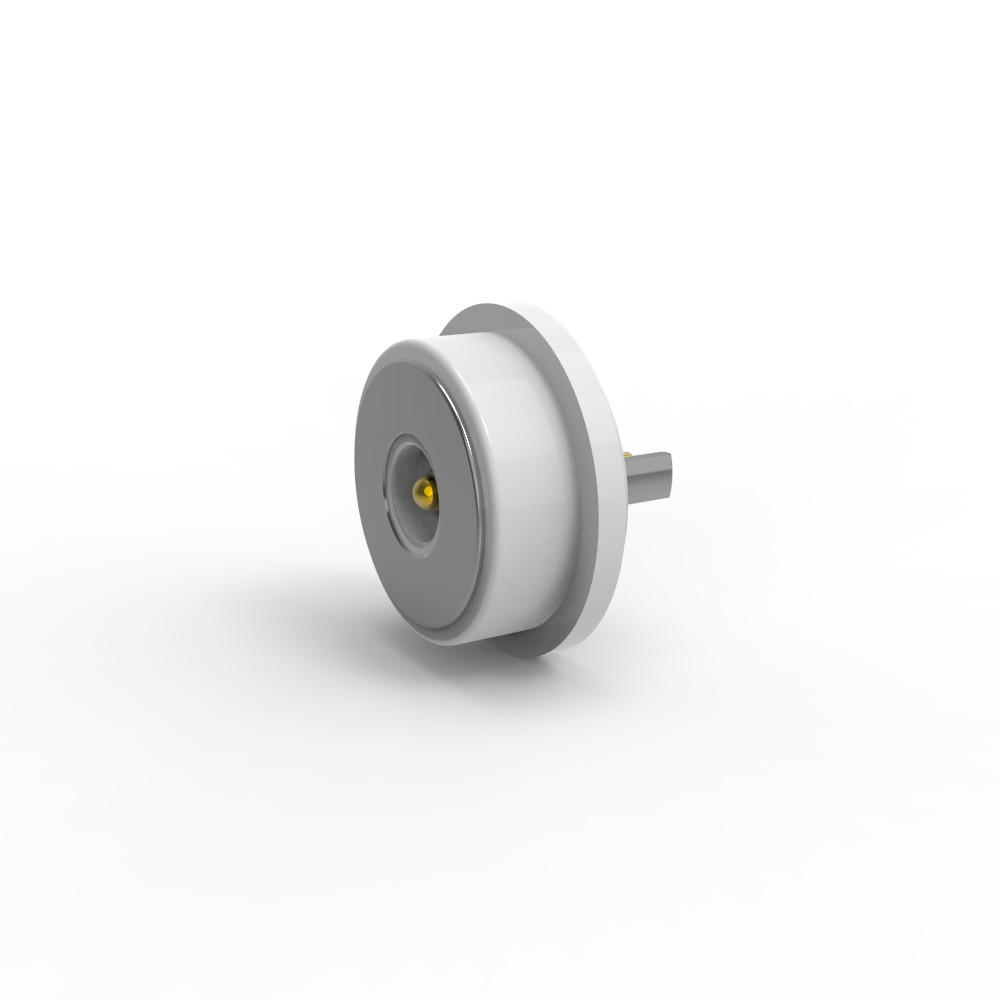

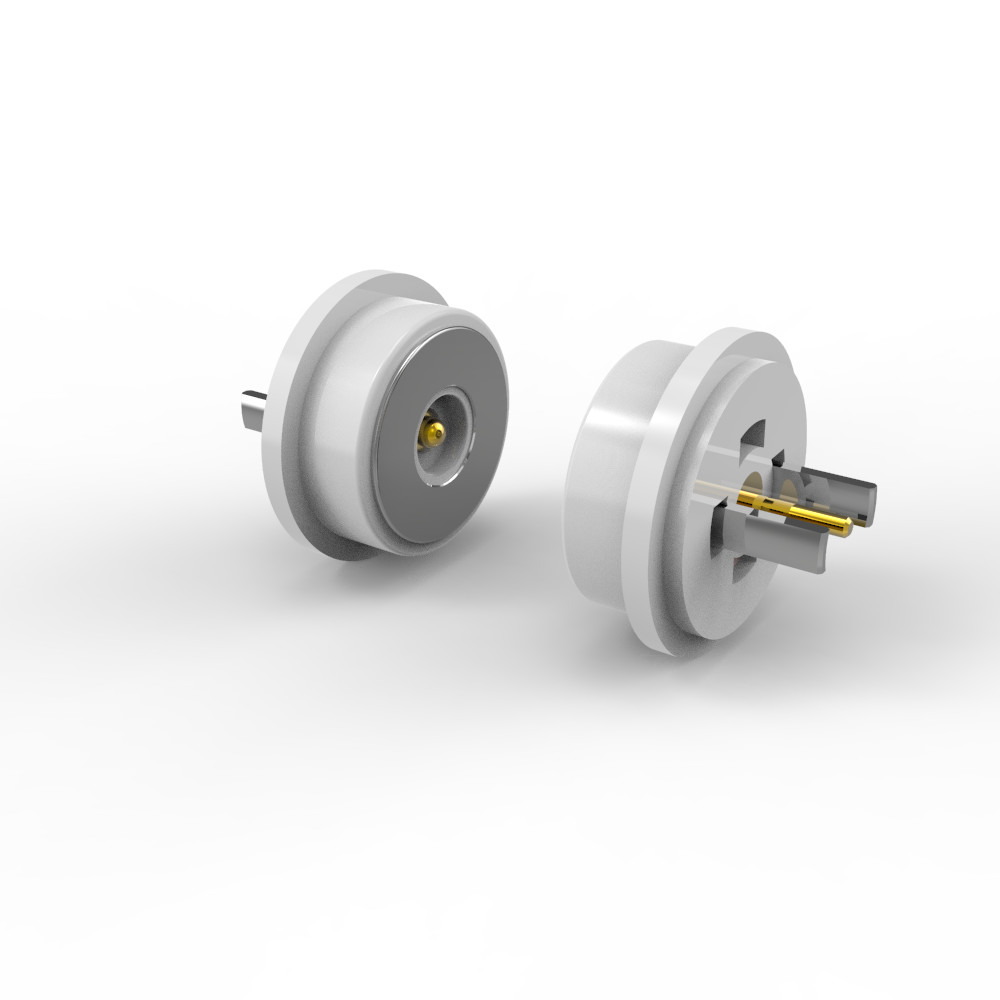

3A connettori elettrici magnetici connettore pin bianco pogo di 8,0 mm di diametro per apparecchiature elettroniche

Diametro 8,0 mm adattatore di connettore magnetico bianco rotondo per dispositivo elettronico

Materiali:

Plunger:C6801 senza piombo, con 5U" Min Au sopra 60~100U" Ni;

Barrillo:C6801 privo di piombo, rivestimento 5U" Min Au su 60~100U" Ni;

Primavera:SUS 304 1U" Au;

Cassa: bianco LCP+30%GFUL94 V-0;

Conchiglia: senza piombo C6801Ni placcato

Magnete: NdFeB N52 Plattatura Ni

Meccanica:

Forza di molla: 60 g ± 10 g, a 0,4 mm di corsa di lavoro.

La cicogna:0.6 mm.

Durata di vita meccanica: 50.000 cicli min.

Specifiche elettriche:
Tensione nominale: 12V DC.

Corrente nominale: 3,0 A.

Resistenza di contatto: ≤ 50 mΩ (milliohm) per pin.

Esame:

100% di circuito aperto/cortocircuito testato.

Conformità ROHS/REACH (senza sostanze pericolose).

Prova con spruzzo di sale: 48 ore (validazione della resistenza alla corrosione).

Descrizione dell'applicazione del prodotto (non limitata a quanto segue):

1.PCB di saldatura a chiusura;

2.formazione e incapsulamento di fili dopo saldatura;

3.Può essere aggiunto un terminale di trasferimento di tale cartone PCB;

4.Molding stampaggio a iniezione di stampi incorporati;

5I fili possono essere attaccati direttamente.

Parametro del connettore magnetico rotondo:

Disegno tecnico del connettore magnetico maschio rotondo

Disegno tecnico del connettore magnetico femminile rotondo

Disposizione raccomandata del pcb:

Tolleranza di disposizione: ± 0,05 mm

Vantaggi dei connettori magnetici rotondi

1.Connezione senza sforzo

L'assorbimento automatico consente un attacco rapido e senza attrezzi; un funzionamento facile da usare.

2. Rimozione facile

L'interfaccia magnetica consente una disconnessione senza soluzione di continuità senza sforzo fisico.

3. Alta durata

Supporta 50 000-300 000 cicli di accoppiamento per un'affidabilità a lungo termine.

4Protezione robusta

Disegno impermeabile e impermeabile IP68 personalizzabile (fine femminile).

5Supporto ad alta corrente

Manicotti 3A20A per ricarica rapida e applicazioni ad alta intensità energetica.

6- Resistenza alla corrosione superiore

Resiste a ambienti difficili (testato per 48 ‰ 120 ore in salina).

7. Fattore di forma personalizzabile

Forme su misura per abbinare l'estetica del prodotto, migliorando l'attrattiva del mercato.

8. Intelligente rilevamento dell'orientamento

Il posizionamento magnetico + la progettazione strutturale assicurano la corretta polarità e la protezione del circuito.

9. Interfaccia multifunzionale

Supporta potenza, segnale, video, audio, dati (ad esempio, USB 2.0) e altro ancora.

10Sviluppo conveniente

Brevi tempi di consegna e bassi costi di stampo per una personalizzazione rapida.

11Trasmissione del segnale di alta qualità

prestazioni affidabili del segnale RF (ad esempio, conformi agli standard USB 2.0);

Applicazione di prodotti per connettori magnetici:

1. elettronica di consumo
Smartphone e tablet: Alcuni dispositivi utilizzano connettori magnetici per la ricarica e il trasferimento dei dati.
Macchine portatili: connettori di alimentazione magnetica

Wearables: gli smartwatch e le fasce di fitness li usano per la ricarica.

2. Dispositivi audio
Auricolari wireless: le casse di ricarica hanno spesso connettori magnetici per l'allineamento.
Auricolari: alcuni auricolari di fascia alta utilizzano porte di ricarica magnetiche.

3. Dispositivi medici
Aiuti uditivi: carica magnetica per piccoli dispositivi impermeabili.
Monitor indossabili: connessioni sicure per i sensori medici.

4Industria e automobili
Robotica: connessioni di potenza/dati a rilascio rapido per sistemi modulari.
Carica EV: Alcuni prototipi utilizzano connettori magnetici per un'attracco senza sforzo.

5. Smart Home e IoT
Lampade/ventilatori modulari: collegamenti magnetici di alimentazione facili da collegare.
Telecamere di sicurezza: ricarica semplificata per i modelli a batteria.

 6Militare e Aerospaziale
Collegatori magnetici robusti per una rapida disconnessione in ambienti difficili.

Perché UPE dovrebbe essere il vostro partner?

1. Rapid prototyping (3-5 giorni per i campioni)
●Velocità di commercializzazione: un rapido processo di selezione dei campioni accelera i cicli di sviluppo dei prodotti.

●Iterative Testing: consente di perfezionare rapidamente il progetto prima della produzione di massa.

●Vantaggio: ideale per settori come quello automobilistico, medico o dell'elettronica di consumo, dove l'innovazione è fondamentale per il tempo.

2. Redditività (prezzi MOQ competitivi)
●Low Minimum Order Quantities (MOQ): riduce i costi iniziali per le startup o i piccoli lotti.

●Scalabilità: un prezzo flessibile garantisce la convenienza sia per la prototipazione che per gli ordini su larga scala.

●Proposta di valore: bilancia l'output di alta qualità con soluzioni economiche.

3Assicurazione della qualità (100% di test automatizzati)
●Zero difetti: l'ispezione automatica (per esempio ottica, elettrica, meccanica) garantisce l'affidabilità.

●Consistenza: elimina l'errore umano nei test critici (ad esempio, resistenza al contatto, spruzzo di sale, durata del ciclo).

●Compatibilità: soddisfa i rigorosi standard del settore (ROHS, REACH, per l'industria automobilistica).

4Produzione ad alta tecnologia e ingegneria di precisione
●Fabbricazione avanzata: lavorazione CNC, stampaggio di precisione e micro-plating (ad esempio, Au/Ni per i connettori).

●Capacitazione in materia di materiali: padronanza di materiali specializzati (LCP, SUS 304, magneti NdFeB, ottone senza piombo).

●Soluzioni specifiche per l'applicazione: su misura per componenti complessi

Come ordinare il connettore del cavo magnetico
* Identificare i propri requisiti ((Tipo di connettore, quantità richiesta, requisiti personalizzati, specifiche tecniche)

*Negoziazione dei prezzi e delle condizioni (potrebbero essere applicati sconti di massa).

*Confermare i dettagli dell'ordine (tipo di connettore, quantità, personalizzazione).

*Fate il pagamento (via PayPal, bonifico bancario o altri metodi sicuri).

*Controllo di qualità e spedizione
- Traccia la spedizione.

* Ispezionare il prodotto all'arrivo per garantire la qualità.

Termine di pagamento:T/T, 50% di deposito, 50% di saldo

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Trasporti marittimi

Qualsiasi domanda, si prega di inviare aUnion@upetech.net
