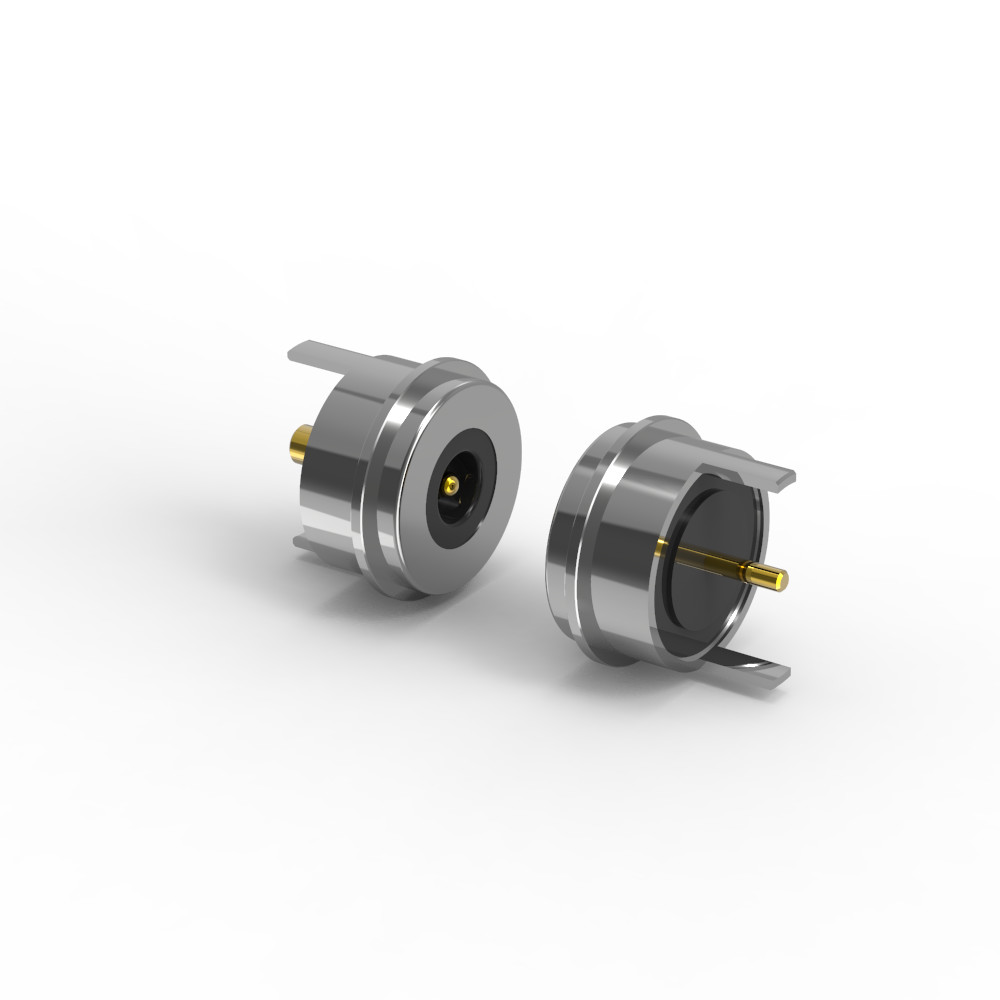

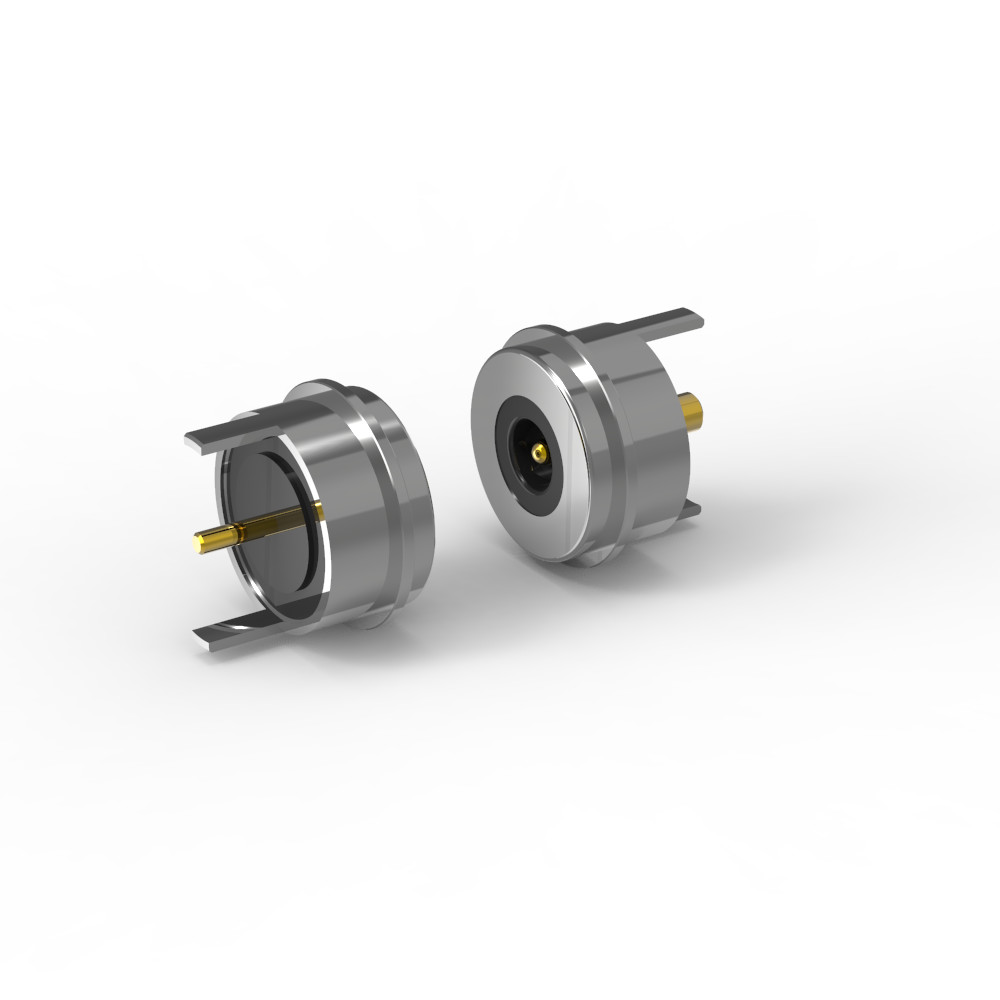

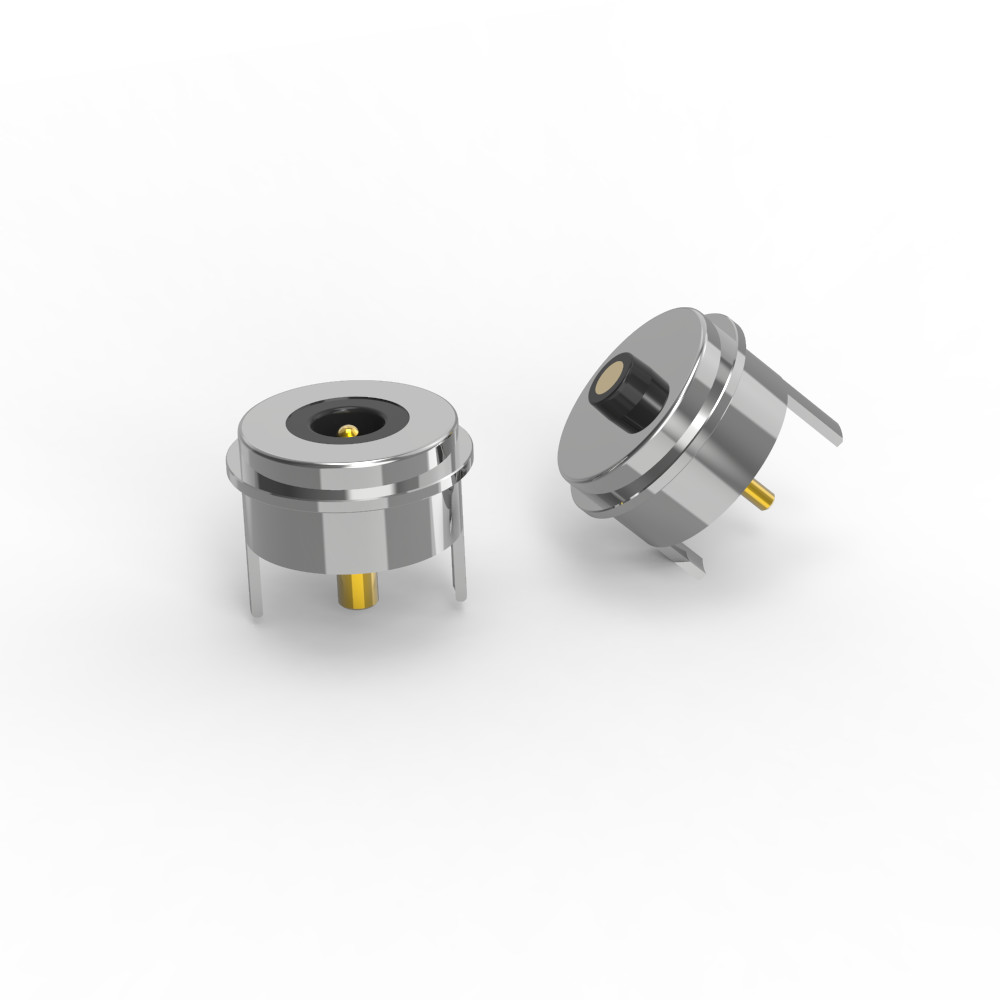

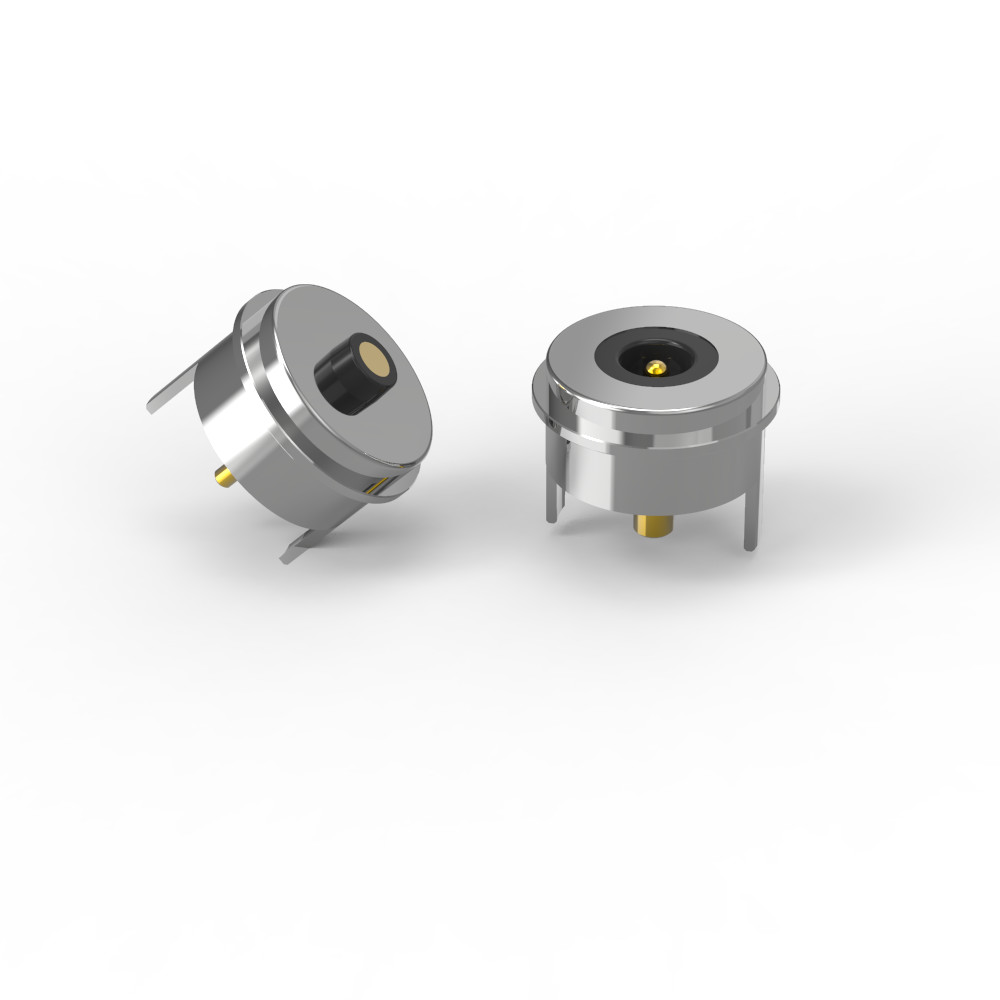

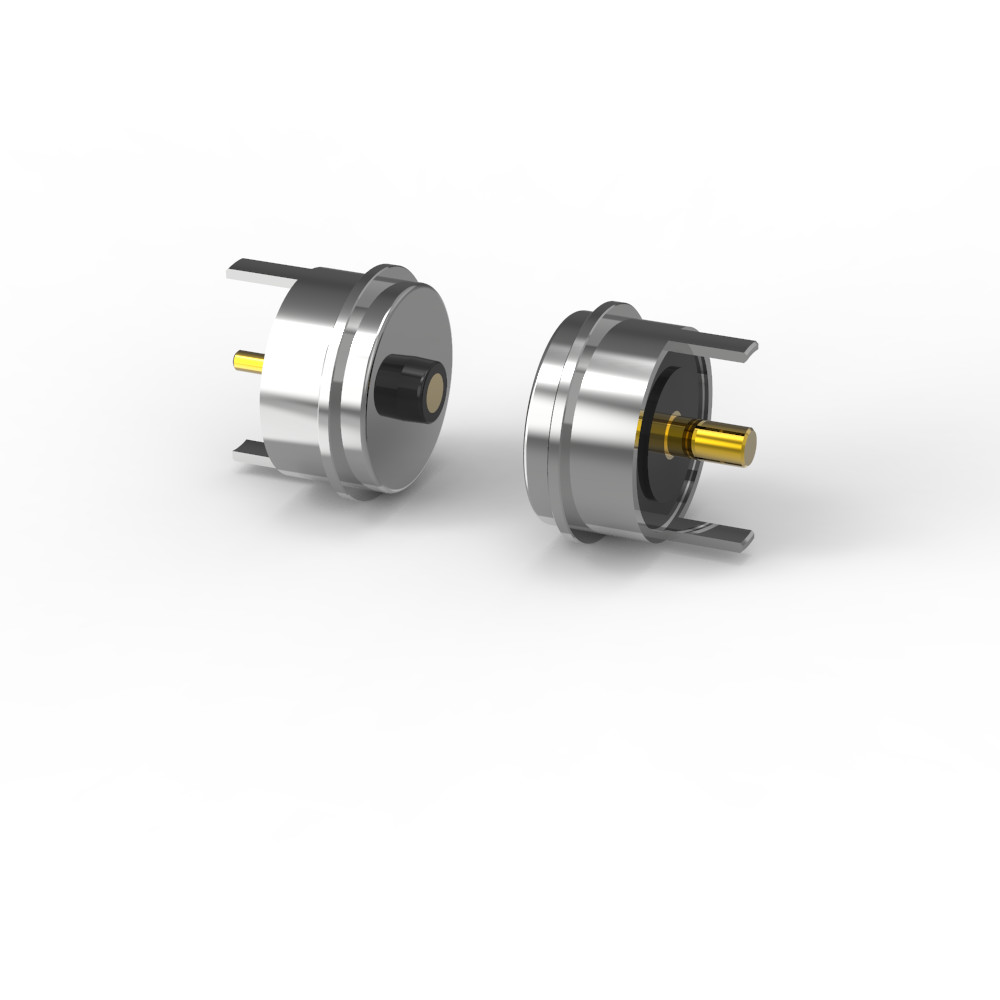

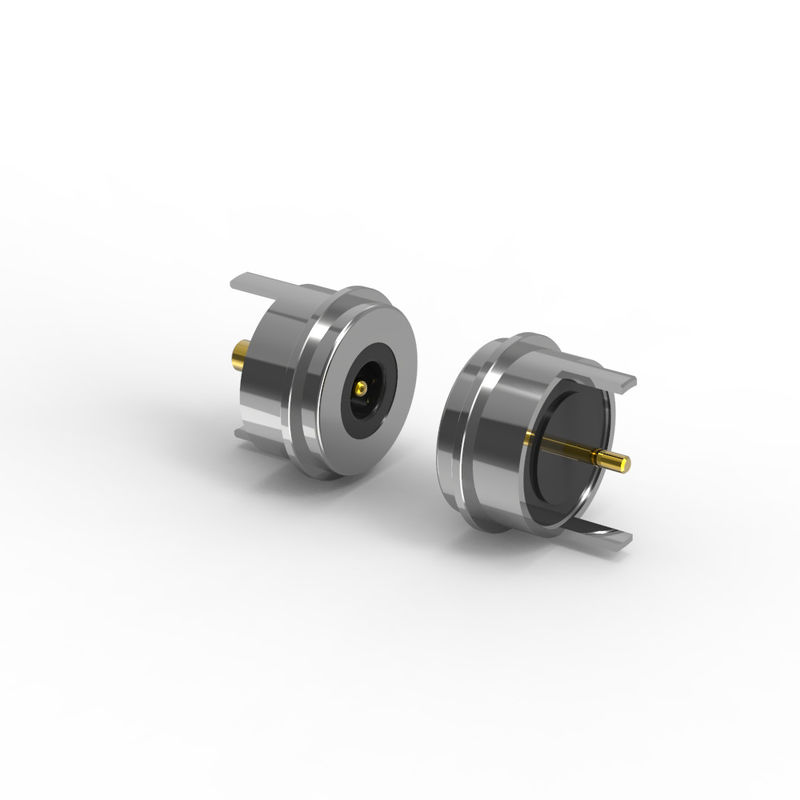

Collegatore magnetico rotondo nero 12V 5A Collegatore magnetico ad alta corrente per umidificatore

Collettore di carica magnetica rotondo maschio e femmina per umidificatore ad alta corrente 5A

Materiali:

Plunger:C6801 senza piombo, con 5U" Min Au sopra 60~100U" Ni;

Barrillo:C6801 privo di piombo, rivestimento 5U" Min Au su 60~100U" Ni;

Primavera:SUS 304 1U" Au;

Cassa: nero HTN+30%GFUL94 V-0;

Conchiglia: senza piombo C6801Ni placcato

Magnete: NdFeB N52 Plattatura Ni

Meccanica:

Forza di molla: 80 g ± 20 g, a 1,0 mm di corsa di lavoro.

La cicogna:1.2 mm.

Durata di vita meccanica: 50.000 cicli min.

Specifiche elettriche:
Tensione nominale: 12V DC.

Corrente nominale: 5,0A.

Resistenza di contatto: ≤ 50 mΩ (milliohm) per pin.

Esame:

100% di circuito aperto/cortocircuito testato.

Conformità ROHS/REACH (senza sostanze pericolose).

Prova con spruzzo di sale: 48 ore (validazione della resistenza alla corrosione).

Descrizione dell'applicazione del prodotto (non limitata a quanto segue):

1.PCB di saldatura a chiusura;

2.formazione e incapsulamento di fili dopo saldatura;

3.Può essere aggiunto un terminale di trasferimento di tale cartone PCB;

4.Molding stampaggio a iniezione di stampi incorporati;

5I fili possono essere attaccati direttamente.

Parametro del connettore magnetico rotondo:

Disegno tecnico del connettore magnetico maschio rotondo

Disegno tecnico del connettore magnetico femminile rotondo

Disposizione raccomandata del pcb:

Tolleranza di disposizione: ± 0,05 mm

Vantaggi dei connettori magnetici rotondi

1.Connezione senza sforzo

L'assorbimento automatico consente un attacco rapido e senza attrezzi; un funzionamento facile da usare.

2. Rimozione facile

L'interfaccia magnetica consente una disconnessione senza soluzione di continuità senza sforzo fisico.

3. Alta durata

Supporta 50 000-300 000 cicli di accoppiamento per un'affidabilità a lungo termine.

4Protezione robusta

Disegno impermeabile e impermeabile IP68 personalizzabile (fine femminile).

5Supporto ad alta corrente

Manicotti 3A20A per ricarica rapida e applicazioni ad alta intensità energetica.

6- Resistenza alla corrosione superiore

Resiste a ambienti difficili (testato per 48 ‰ 120 ore in salina).

7. Fattore di forma personalizzabile

Forme su misura per abbinare l'estetica del prodotto, migliorando l'attrattiva del mercato.

8. Intelligente rilevamento dell'orientamento

Il posizionamento magnetico + la progettazione strutturale assicurano la corretta polarità e la protezione del circuito.

9. Interfaccia multifunzionale

Supporta potenza, segnale, video, audio, dati (ad esempio, USB 2.0) e altro ancora.

10Sviluppo conveniente

Brevi tempi di consegna e bassi costi di stampo per una personalizzazione rapida.

11Trasmissione del segnale di alta qualità

prestazioni affidabili del segnale RF (ad esempio, conformi agli standard USB 2.0);

Applicazione di prodotti per connettori magnetici rotondi:

Perché UPE dovrebbe essere il vostro partner?

1. Rapid prototyping (3-5 giorni per i campioni)
●Velocità di commercializzazione: un rapido processo di selezione dei campioni accelera i cicli di sviluppo dei prodotti.

●Iterative Testing: consente di perfezionare rapidamente il progetto prima della produzione di massa.

●Vantaggio: ideale per settori come quello automobilistico, medico o dell'elettronica di consumo, dove l'innovazione è fondamentale per il tempo.

2. Redditività (prezzi MOQ competitivi)
●Low Minimum Order Quantities (MOQ): riduce i costi iniziali per le startup o i piccoli lotti.

●Scalabilità: un prezzo flessibile garantisce la convenienza sia per la prototipazione che per gli ordini su larga scala.

●Proposta di valore: bilancia l'output di alta qualità con soluzioni economiche.

3Assicurazione della qualità (100% di test automatizzati)
●Zero difetti: l'ispezione automatica (per esempio ottica, elettrica, meccanica) garantisce l'affidabilità.

●Consistenza: elimina l'errore umano nei test critici (ad esempio, resistenza al contatto, spruzzo di sale, durata del ciclo).

●Compatibilità: soddisfa i rigorosi standard del settore (ROHS, REACH, per l'industria automobilistica).

4Produzione ad alta tecnologia e ingegneria di precisione
●Fabbricazione avanzata: lavorazione CNC, stampaggio di precisione e micro-plating (ad esempio, Au/Ni per i connettori).

●Capacitazione in materia di materiali: padronanza di materiali specializzati (LCP, SUS 304, magneti NdFeB, ottone senza piombo).

●Soluzioni specifiche per l'applicazione: su misura per componenti complessi

Possiamo fornire il servizio di progettazione

Termine di pagamento:T/T, 50% di deposito, 50% di saldo

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
