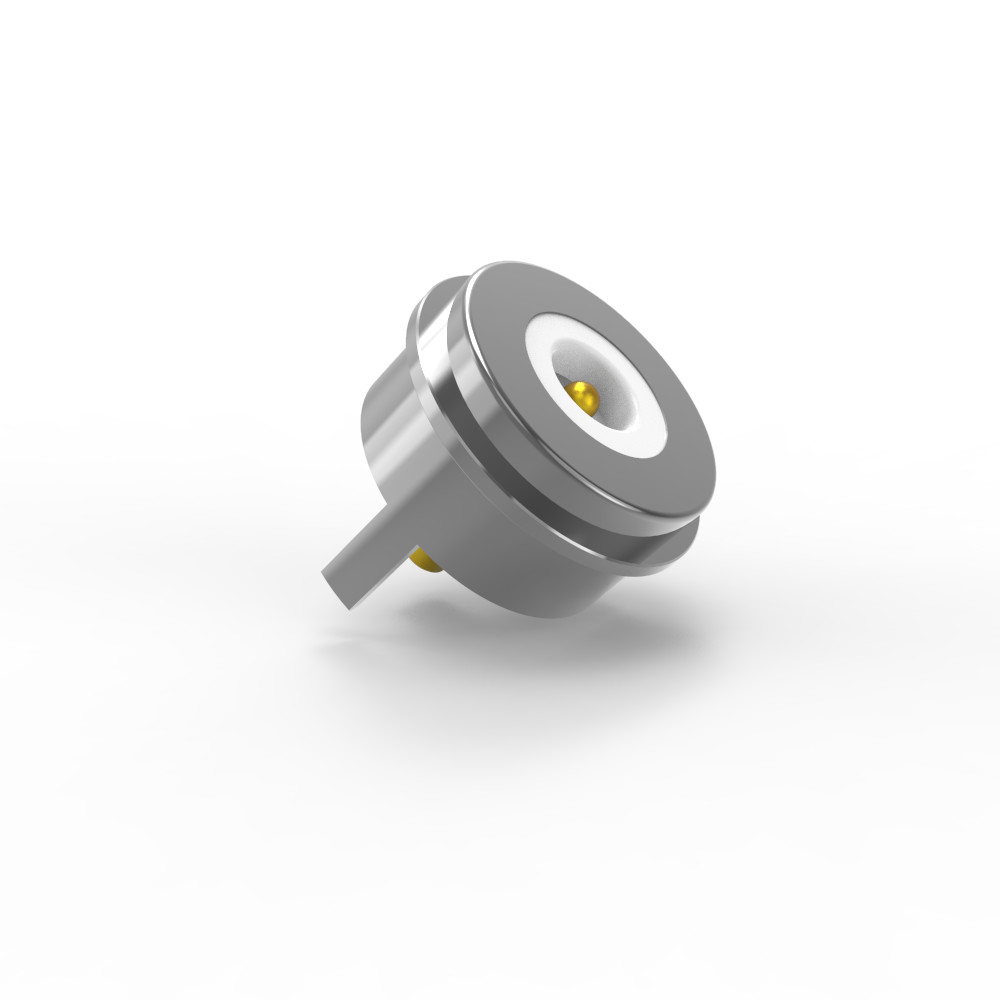

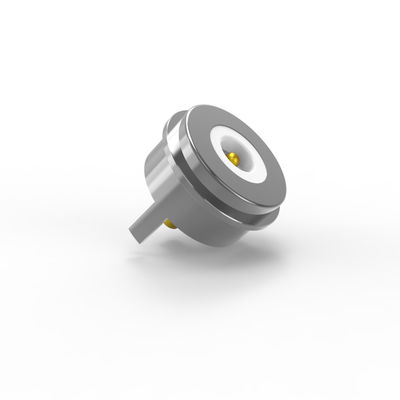

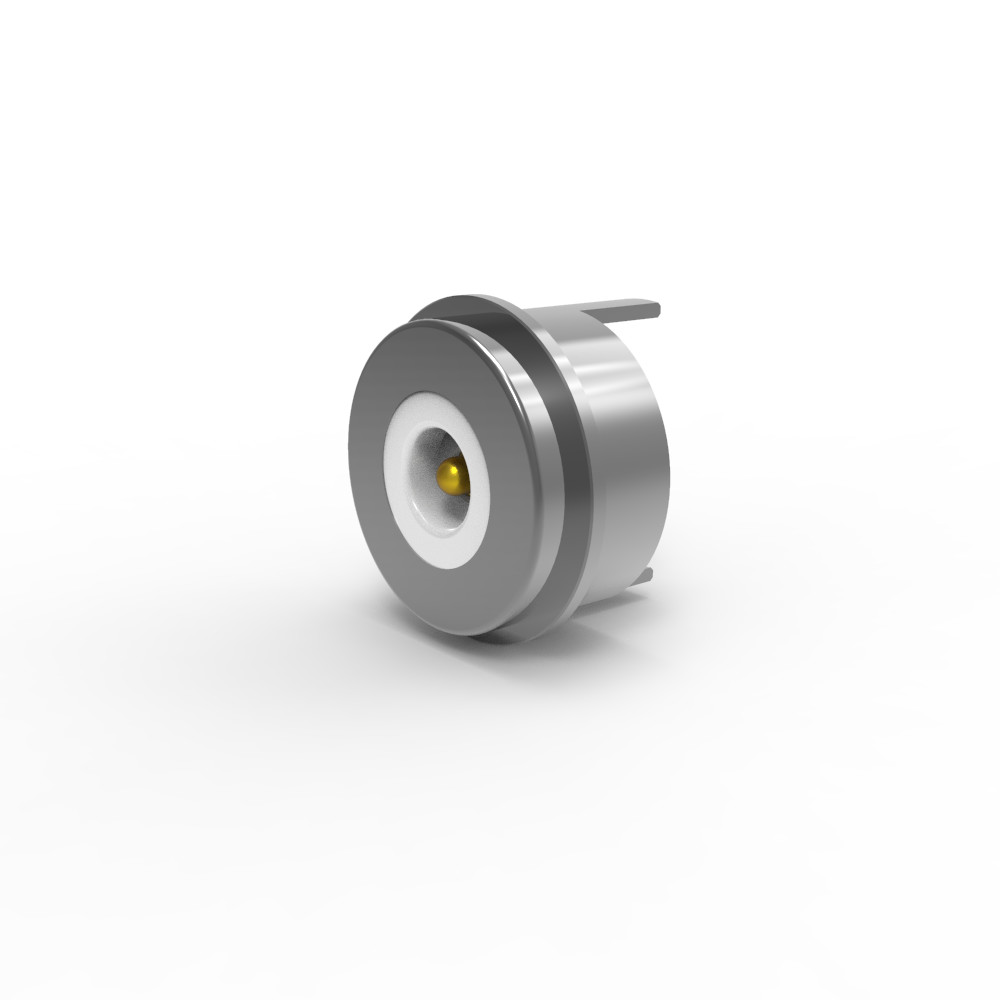

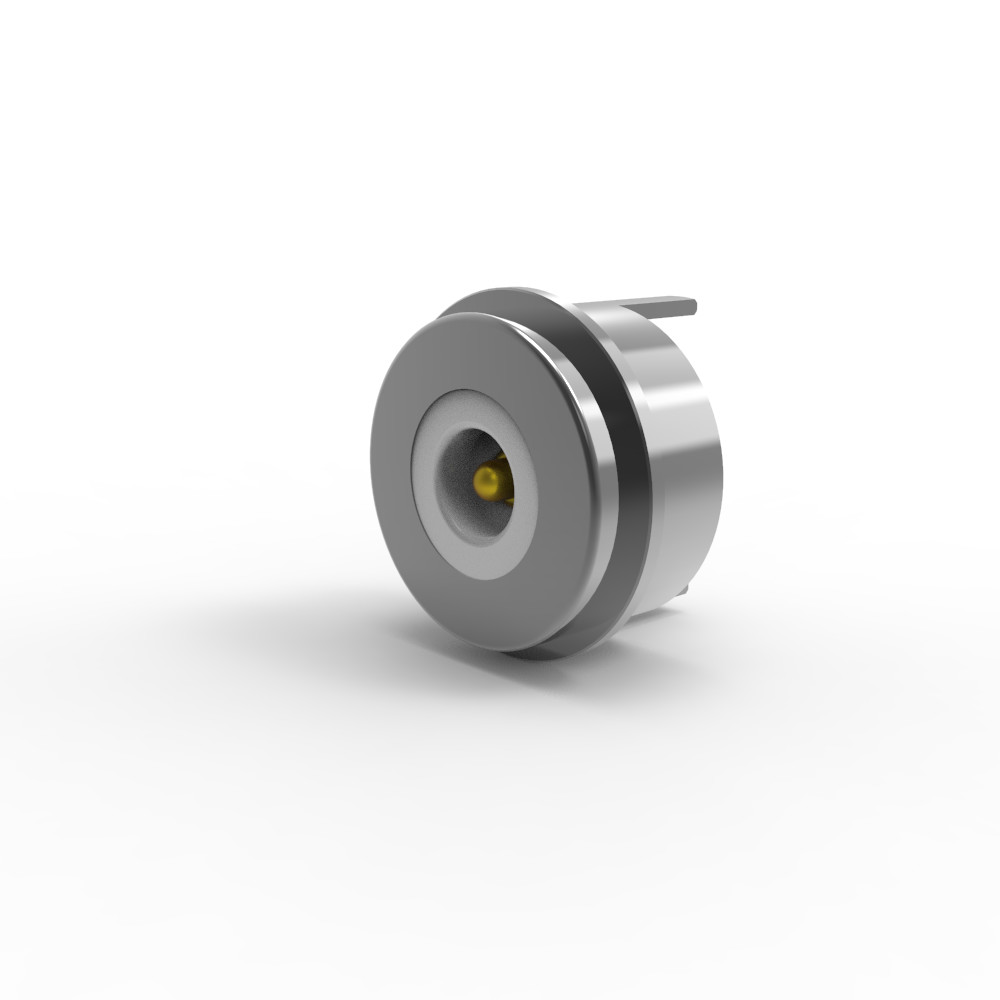

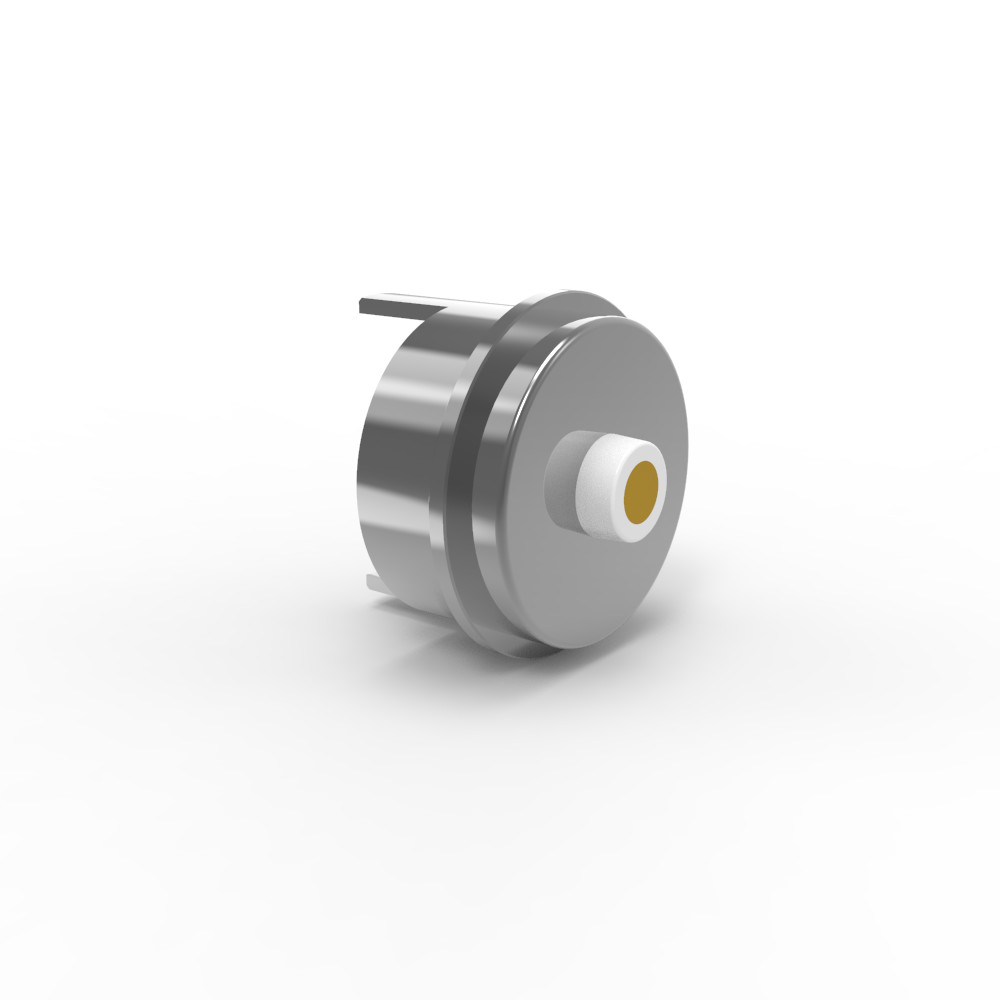

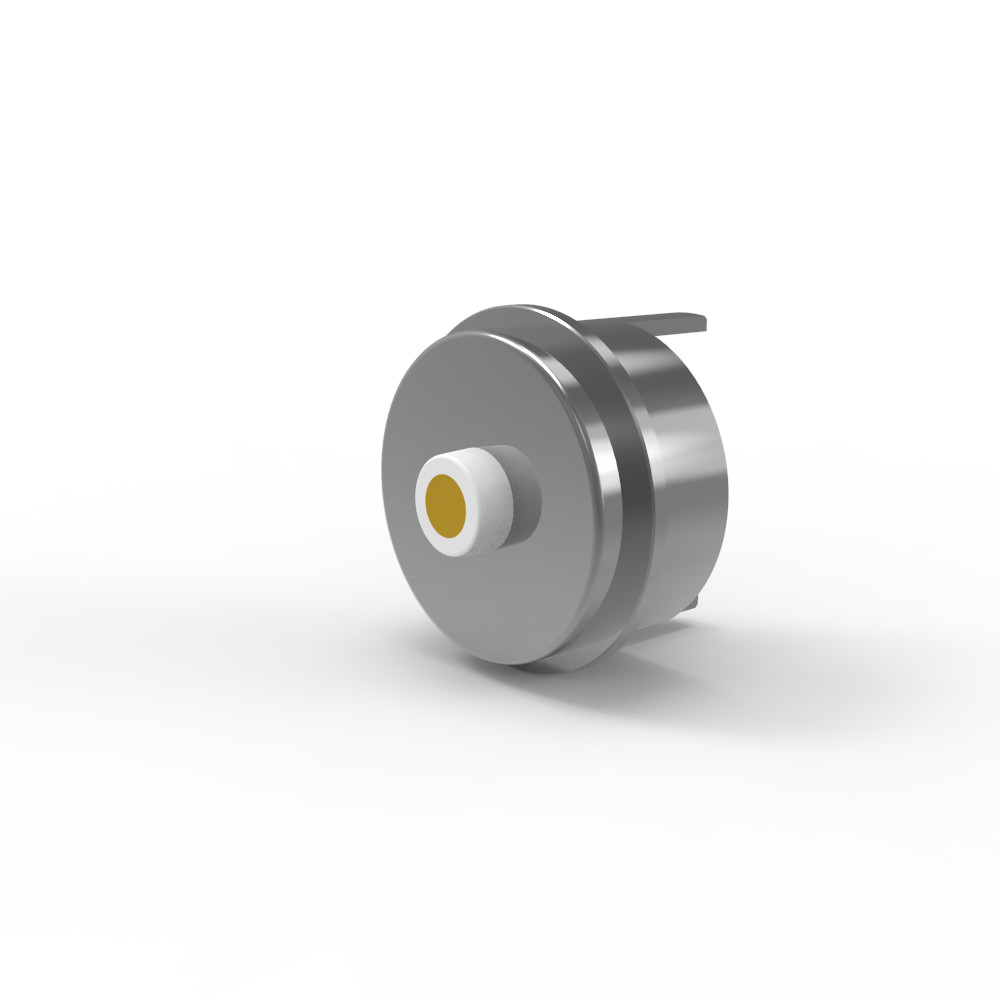

5A Magnetico Pogo Pin connettore 8.0mm connettori a molla rotondo

8.0mm Collegamento a molla rotondo Magnetico Pogo Pin Connessione con corrente 5A

1Specificità del materiale

- Piombo e botte:

Materiale di base: ottone privo di piombo (C6801).

b. "tecnologia" per l'elaborazione, la produzione e la commercializzazione di materiali di fabbricazione o di fabbricazione, compresi i materiali di fabbricazione o di fabbricazione di materiali di fabbricazione o di fabbricazione.

Scopo: il rivestimento in Ni impedisce la diffusione del metallo base, mentre lo strato Au sottile garantisce una bassa resistenza al contatto e alla corrosione.

- Primavera:

Materiale: acciaio inossidabile SUS 304 (per resistenza alla corrosione e elasticità).

Cloruro di potassio (CAS RN 1344-46-6) e suoi derivati;

- Alloggi:

Materiale: LCP bianco (polimero a cristalli liquidi) con 30% di fibra di vetro (GF).

Indice di infiammabilità: UL94 V-0 (autoestinguente, adatto a ambienti ad alta temperatura).

- Conchiglia:

Materiale: ottone privo di piombo (C6801).

Rivestimento: nichel (Ni) per resistenza alla corrosione e saldabilità.

- Magnete:

Materiale: NdFeB (Neodimio Ferro Borone) di grado N52 (alta resistenza magnetica).

Rivestimento: nichel (Ni) per evitare l'ossidazione.

2Specificativi meccanici
Forza di molla: 80 g ± 20 g a corsa di lavoro di 1,0 mm.

Garantisce una pressione di contatto costante durante il funzionamento.

Corso completo: 1,2 mm (distanza totale di percorrenza del pistone).

Durata di vita meccanica: almeno 50.000 cicli (requisito di resistenza per azionamenti ripetuti).

3Specificativi elettrici
Tensione nominale: 12 V di corrente continua (tipico per sistemi automobilistici/basso voltaggio).

Corrente nominale: 5,0 A per perno (capacità di carico di corrente moderata).

Resistenza di contatto: ≤ 50mΩ per pin (critico per applicazioni a bassa potenza per ridurre al minimo la caduta di tensione e la generazione di calore).

Esame:

100% di circuito aperto/cortocircuito testato.

Conformità ROHS/REACH (senza sostanze pericolose).

Prova con spruzzo di sale: 48 ore (validazione della resistenza alla corrosione).

Descrizione dell'applicazione del prodotto (non limitata a quanto segue):

1.PCB di saldatura a chiusura;

2.formazione e incapsulamento di fili dopo saldatura;

3.Può essere aggiunto un terminale di trasferimento di tale cartone PCB;

4.Molding stampaggio a iniezione di stampi incorporati;

5I fili possono essere attaccati direttamente.

Parametro del connettore magnetico rotondo:

Disegno del connettore magnetico maschile rotondo

Disegno del connettore magnetico femminile rotondo

Disposizione raccomandata del pcb:

Tolleranza di disposizione: ± 0,05 mm

Vantaggi dei connettori magnetici rotondi

1.Connezione senza sforzo

L'assorbimento automatico consente un attacco rapido e senza attrezzi; un funzionamento facile da usare.

2. Rimozione facile

L'interfaccia magnetica consente una disconnessione senza soluzione di continuità senza sforzo fisico.

3. Alta durata

Supporta 50 000-300 000 cicli di accoppiamento per un'affidabilità a lungo termine.

4Protezione robusta

Disegno impermeabile e impermeabile IP68 personalizzabile (fine femminile).

5Supporto ad alta corrente

Manicotti 3A20A per ricarica rapida e applicazioni ad alta intensità energetica.

6- Resistenza alla corrosione superiore

Resiste a ambienti difficili (testato per 48 ‰ 120 ore in salina).

7. Fattore di forma personalizzabile

Forme su misura per abbinare l'estetica del prodotto, migliorando l'attrattiva del mercato.

8. Intelligente rilevamento dell'orientamento

Il posizionamento magnetico + la progettazione strutturale assicurano la corretta polarità e la protezione del circuito.

9. Interfaccia multifunzionale

Supporta potenza, segnale, video, audio, dati (ad esempio, USB 2.0) e altro ancora.

10Sviluppo conveniente

Brevi tempi di consegna e bassi costi di stampo per una personalizzazione rapida.

11Trasmissione del segnale di alta qualità

prestazioni affidabili del segnale RF (ad esempio, conformi agli standard USB 2.0);
