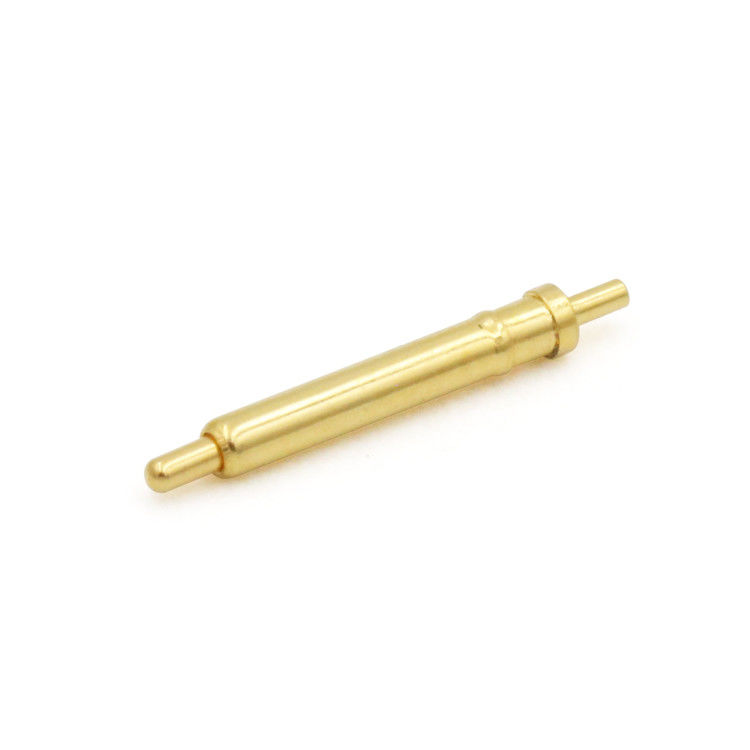

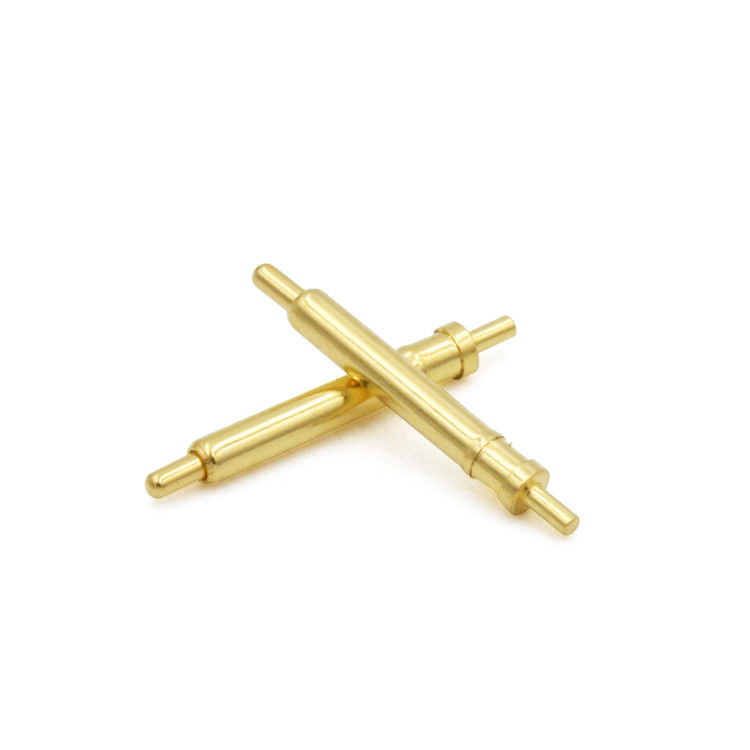

In acciaio inossidabile ottone PCB a molla caricato con intestazione DIP pin di pogo con placcaggio in oro.
Un Pogo Pin è un tipo di connettore elettrico utilizzato per stabilire una connessione temporanea tra due circuiti.con una temperatura di 20 °C o più, ma non superiore a 30 °C,.
Vantaggi della struttura dei pin DIP:Il tappo di coda inferiore può essere posizionato, rendendolo meno probabile spostarsi durante la saldatura e facilitando la saldatura del PCB
Secondo le diverse esigenze del cliente, abbiamo 8 tipi di struttura esterna POGO PIN per i clienti scegliere, per lo standard POGO PIN, UPE progettato l'altezza totale del prodotto è di 2,8 mm ~ 11.0 mm ((l'altezza totale non include la lunghezza della coda del DIP pogo pin).
TI seguenti sono 8 tipi di strutture per riferimento e selezione:
SMT:Buona stabilità, il fondo del barile è un disegno di fondo piatto, che è facile da saldare sulla scheda PCB
DIP:Quando si salda con il PCB, non si verificherà alcuna deviazione, buon effetto di posizionamento e ferma
saldatura.
Doppia testa:Il design del doppio pin Pogo fornisce ai progettisti una maggiore flessibilità nella bi-direzionale board-to-board
Connessione, il doppio pin non deve essere saldato.
Angolo retto: La coda del Pogo Pin è piegata, offrendo ai progettisti maggiori possibilità di scelta nell'utilizzo dello spazio.
Coppa Soler:Adatto per il prodotto a cavo, facile da saldare con filo
Tipo di vite:I prodotti con specifiche speciali possono soddisfare le diverse esigenze dei clienti e possono essere personalizzati in base alle esigenze
di clienti.
Tipo in una sola partee:Può passare grandi correnti, essere personalizzato in base alle esigenze del cliente e soddisfare le diverse esigenze del cliente.
Tipo di sfera:La forza laterale è disponibile e può essere personalizzata in base ai requisiti del cliente per soddisfare le diverse esigenze del cliente.
UPE Pogo Pin Struttura interna in base alle esigenze del cliente per abbinare uno adatto
A.StrutturaDescrizione:Fabbricazione a partire da prodotti della voce 8528
Strutturalevantaggi:Uso convenzionale, stabilità dell'impedenza, lunga durata
Applicazionemetodo:SMT e DIP Uso regolare
Utilizzo della strutturaPrecauzioni:Non può superare la portata di lavoro limite
B.Descrizione della struttura:Plugno per foratura
Vantaggi strutturali:
In uno spazio limitato, il pistone può effettuare la massima compressione.
Metodo di applicazione: SMT e DIP Uso regolare
Precauzioni per l'uso della struttura:Non può superare la portata limite e l'uso eccessivo di corrente
C.StrutturaDescrizione:Fabbricazione a partire da materie plastiche
Strutturalevantaggi:Il giro è facile da lavorare, per una struttura spaziale basata su A&B
Applicazionemetodo:SMT e DIP Uso regolare
Utilizzo della strutturaPrecauzioni:Non può superare la portata limite e l'uso eccessivo di corrente
D.StrutturaDescrizione:Aggiunta del barile internoperline isolanti
Strutturalevantaggi:L'impedenza è più stabile, adatta per l'uso di corrente superiore a 10A
Applicazionemetodo:SMT e DIP Uso regolare
Utilizzo della strutturaPrecauzioni:Non può superare il limitecolpo di lavoro
E.StrutturaDescrizione:Entrambi i lati dello stantuffopuò essere compresso
Strutturalevantaggi:Risparmiare spazio alla struttura,lunghe distanze, grandia compressione acontatto con il consiglio di amministrazione
Applicazionemetodo:Attracco da bordo a bordo
Utilizzo della strutturaPrecauzioni:Non può superare il limitecolpo di lavoro
F. StrutturariDescrizione:Combinazione a quattro pezzi
Strutturalevantaggi: elevata levigatezza della stampa, piccola deflessione dello stantuffo, impermeabile e impermeabile alla polvere. la durata di vita è relativamente più lunga. la sovrapressione non causa guasti al prodotto.
Applicazionemetodo:Corrente elevata, alte prestazioni, impermeabile e impermeabile alla polvere
G.StrutturaDescrizione:Compressione intermedia dell'albero
Strutturalevantaggi:Struttura semplice, può passare alta corrente.
Applicazionemetodo:Saldatura ad alta corrente
Utilizzo della strutturaPrecauzioni:Non può superare il tratto di lavoro limite
H.Descrizione della struttura:Contatto di compressione a sfera
Strutturalevantaggi:Semplice struttura e facile lavorazione
Applicazionemetodo:Utilizzo di piccole portate di lavoro
Utilizzo della strutturaPrecauzioni:
Non può superare il tratto di lavoro limite
Le aree di applicazione di Pogo Pin sono:
1- Apparecchiature industriali, macchine a tre prove, apparecchiature di comunicazione,attrezzature mediche, attrezzature terminali portatili;
2Dispositivi indossabili intelligenti, istruzione intelligente, dispositivi di posizionamento intelligenti, giocattoli intelligenti
3- elettronica di consumo, tablet, ricarica condivisa,TWS cuffie Bluetooth, sigarette elettroniche
Perché i clienti scelgono UPE?
1Servizio di personalizzazione professionale di Pogo Pin
Diversi prodotti e soluzioni possono essere progettati in base alle diverse esigenze del cliente
2Capacità di produzione rapida di campioni
Prodotto standard 2-3 giorni campione, nuovo campione personalizzato 7 giorni lavorativi, prodotto di apertura dello stampo 12 giorni
3- Sistema di controllo della qualità rigoroso
Il concetto di qualità si estende prima di tutto attraverso l'intero processo di produzione e ispezione e controlla rigorosamente ogni processo per garantire la qualità della soddisfazione del cliente.
4. Trasformazione con componenti importati
Un piccolo numero di alberi di ago viene lavorato da torni di precisione importati e la maggior parte degli alberi di ago è realizzata con stampaggio a freddo importato per una maggiore stabilità.
5- attrezzature di prova ad alta precisione
Fornire prove accurate e precise per migliorare continuamente la qualità del prodotto
6Procedure ragionevoli di controllo dei costi
Risparmiare sui costi, eliminare gli sprechi, ottimizzare i processi e evidenziare la competitività dei costi
7Norme ambientali dei prodotti
Il prodotto soddisfa la norma ROHS dell'UE e soddisfa gli alogeni
Funzionamento dei parametri del connettore Pogo Pin a molla
|
Nome delle parti
|
Tabella delle prestazioni dei parametri
|
|
Materia in botte
|
Altri prodotti
|
Acciaio a caldo
|
Fosforo bronzo
|
|
|
Materiale del fusibile
|
Altri prodotti
|
Acciaio a caldo
|
Fosforo bronzo
|
Acciaio inossidabile
|
|
Opzioni primaverili
|
Stainle
|
Cavi musicali
|
|
|
|
Requisiti di rivestimento
|
Olio-Au
|
Argento-Ag
|
Palladio-nickel
(Pd-Ni)
|
|
|
Corrente nominale
|
1A, 2A, 3A, 5A, 15A o 30A (strutture diverse)
|
|
Tensione nominale
|
Dc 12V 24V
|
|
Resistenza al contatto
|
30mΩ 50 mΩ Max. (stasi)
|
|
Prova di vita
|
501000 cicli Min. 1000 000 cicli Max.
|
|
Temperature di riflusso.
|
265°, 4~5 secondi
|
|
Prova di affidabilità del PIN POGO
|
|
Forza di ritenzione
|
a velocità nominale di 500 ± 50 per ora,50,000 cicli minimo
|
|
Umidità
|
EIA-364-31,Metodo di prova II, condizione A: collegamento dei soggetti all'umidità relativadi 90% a 95% di RH e una temperatura di 40°C ± 2°C umidità relativa per 96 h- Sì, signore.
|
|
Resistenza al calore della saldatura
|
EIA-364-56, Procedura 5, Livello 2 265°C+10/-0°Cda 30 a 35 secondi
|
|
Spruzzo di sale
|
EIA-364-26,Condizione di prova B Collegatori accoppiati al soggetto in soluzione salina al 5±1%
concentrazione, 35+1°C/-2°C per 48 ore.
|
|
Prova di forza di molla
|
Procedura di prova della forza normale, 100 g±20 g all'altezza di lavoro
|
|
Durata di vita
|
EIA-364-17,Metodo di prova A,condizione 4,condizione di tempo di prova A soggetto accoppiato
connessioni a 85°C± 2°C per 96 ore.
|
|
Soldibilità
|
EIA-364-52 Immersione nel 265±5°C, 60/40±5% Sn/pb saldatura per 4,0~5,0 secondi
|
|
Resistenza al contatto
|
EIA-364-23 Misurare la resistenza di contatto con una corrente di prova massima di 100 mAe tensione massima di 20 mV
|
Teattrezzature da puntura:
Abbiamo un laboratorio indipendente e attrezzato con le attrezzature sperimentali pertinenti, quali:
un'unità di prova della forza di inserimento,Proiettore bidimensionale,misuratore di spessoremacchine di controllo automatiche,Tester di resistenza all'isolamento
macchine per la lucidatura di campioni metallografici,Testatore di spruzzo di sale,Tester di aumento della temperatura corrente,strumento per la curva del tratto di carico,macchine di controllo automatiche,testatore ROHS,Testatore di rugosità,Tester di impedenza elastica,Test di vita, ecc.
