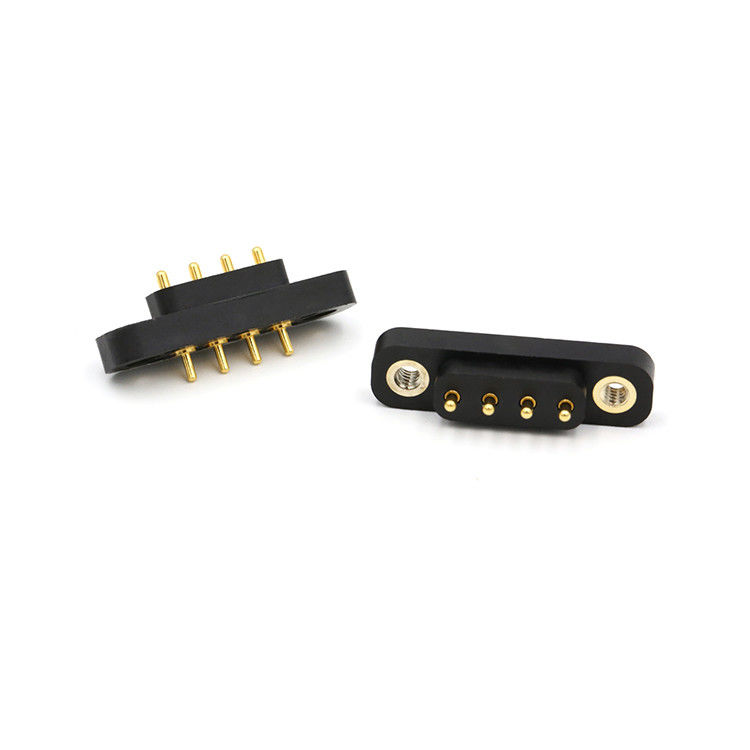

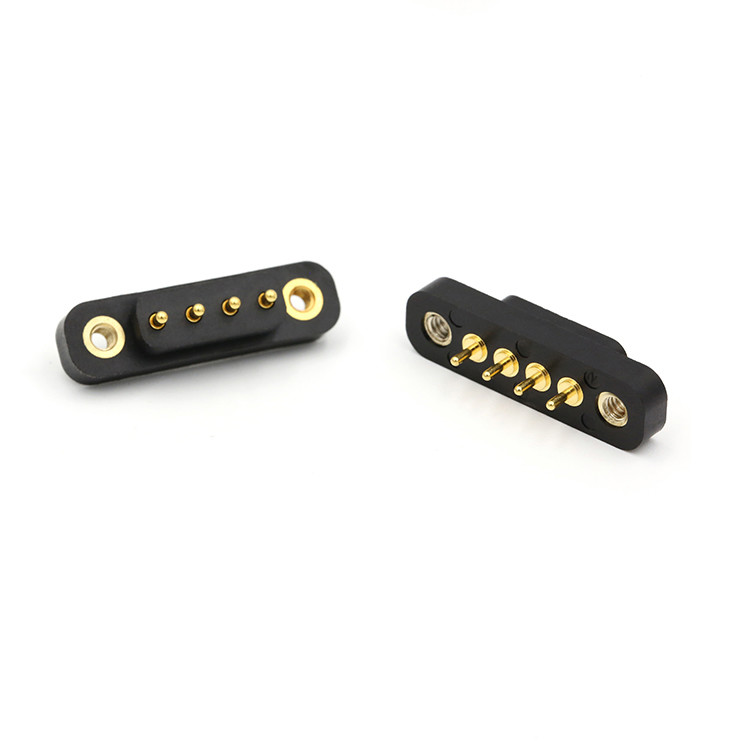

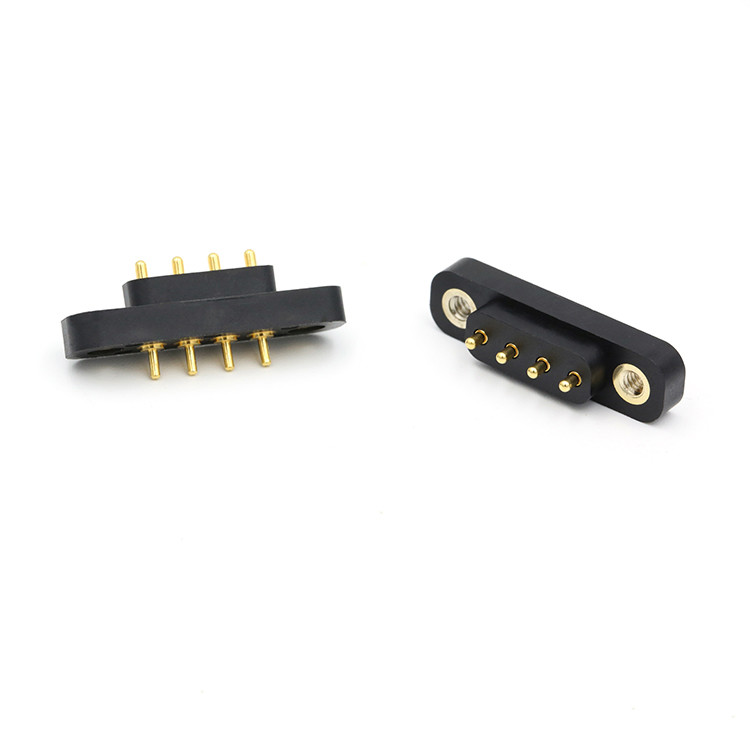

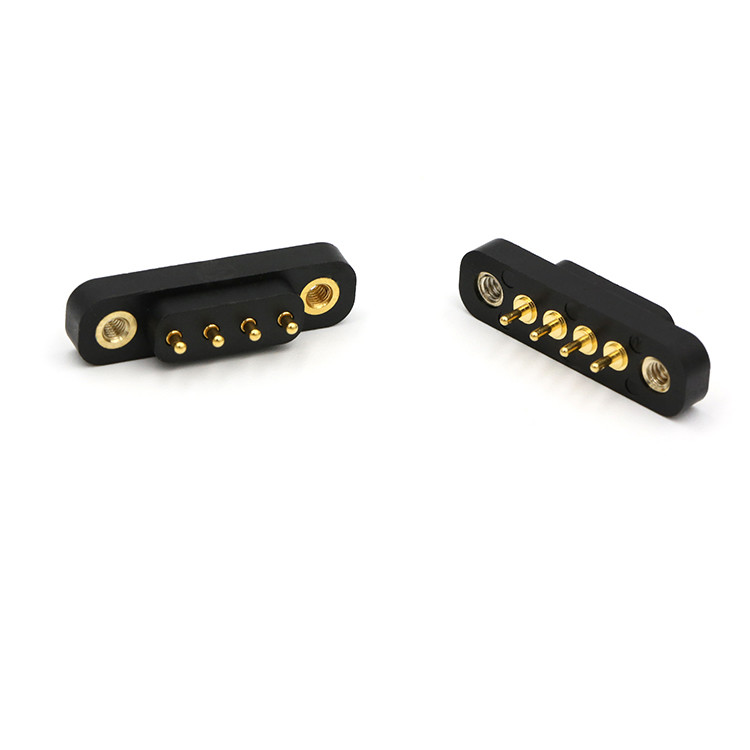

Connettore a molla da 4 pin personalizzato con dadi e connettore pogo pogo da 4,0 mm.
Union Precision Electronic Limited (UPE) è un'usanza professionaleproduttoreIn connettore incluso POGO PIN, PIN PIN CONNETTOREcon alloggi,È una delle società più competitive nel campo del connettore a molla in Cina. I prodotti sono ampiamente utilizzati in tutti i tipi di comunicazioni, attrezzature mediche, elettronica automobilistica, attrezzature wireless, usura intelligente, attrezzature industriali (come telefoni cellulari, televisori, tablet, console di gioco e macchine per l'apprendimento)e elettronica di consumo ..
I nostri prodotti sono esportati principalmente in Europa, Stati Uniti, Canada, paesi e regioni sviluppati asiatici.
UPEfondato in 2000,che possiedono attrezzature ad alta tecnologia e tecnologia di produzione moderna e ha ottenuto la certificazione ISO9001. Tutti i prodottisono in linea con i requisiti di protezione ambientale ROHS dell'UE.
Miriamo a soddisfare le esigenze dei clienti con prodotti sicuri e affidabili. Forniamo anche servizi personalizzati e, poiché abbiamo molti designer esperti in POGO PIN, possiamo personalizzare rapidamente il campione di qualità stabile per soddisfare le esigenze di progettazione dei clienti con un breve ciclo di sviluppo del prodotto.
Avantagini di connettori a molla UPE:
I connettori a molla, comunemente noti come pin a molla o pin di pogo, offrono diversi vantaggi:
Affidabilità:I pin di pogo UPE che utilizzano la tecnologia CLIP forniscono una connessione elettrica coerente e affidabile, anche in ambienti soggetti a vibrazioni e scosse meccaniche.
Design compatto:Le loro dimensioni ridotte consentono loro di adattarsi a spazi ristretti, che è ideale per dispositivi elettronici moderni e compatti.
Flessibilità:I pin di pogo possono adattarsi alle variazioni di superficie, garantendo una connessione stabile anche se le superfici di accoppiamento non sono perfettamente allineate.
Facilità d'uso:Sono facili da usare, con installazione e manutenzione semplici.
Durabilità:Sono progettati per resistere a numerosi cicli di connessione e disconnessione, rendendoli altamente durevoli
Il nostro vantaggio e la tua scelta:
.Pin POGO ad alta corrente personalizzato professionale UPE con serie 15A-30A, è stato prodotto in serie.
.UPE ha sviluppato 2,54 mm standard maschio e femmina 2pin-40pin pogo connettore con SMT / DIP / Coppa ad angolo destro / saldatura.
.POGO PIN TEST LIFE FINO A 1000.000 cicli.
.Tutti i prodotti possono passare HF, ROHS Reach Standard.
.Test elettrico al 100% fornito prima della consegna della merce.
.È disponibile abitudine di varie forme, piccola struttura e corrente alta.
Perché i clienti scelgonoUPE?
1. Servizio di personalizzazione professionale
2. Capacità di produzione del campione rapido
3. Sistema di controllo di qualità rigoroso
4. Elaborazione con componenti importati
5. Attrezzatura di prova ad alta precisione
6. Procedure di controllo dei costi ragionevoli
Performance del parametro del pin pogo caricato a molla
|
Nome delle parti
|
Tabella delle prestazioni dei parametri
|
|
Materia in barilo
|
Ottone
|
Rame di berillio
|
Bronzo di fosforo
|
|
|
Materiale dello stantuffo
|
Ottone
|
Rame di berillio
|
Bronzo di fosforo
|
Acciaio inossidabile
|
|
Opzioni di primavera
|
Stainle
|
Filo di musica
|
|
|
|
Requisiti di placcatura
|
Oro-au
|
Silver-Ag
|
Palladio-nickel
(PD-NI)
|
|
|
Corrente nominale
|
1a, 2a, 3a, 5a, 15a o 30a (diverse strutture)
|
|
Tensione nominale
|
DC 12V 24V
|
|
Resistenza a contatto
|
30 MΩ 50mΩ max. (immobilità)
|
|
Test di vita
|
50.000 cicli min. 1000.000 cicli max
|
|
Rtemp eflow.
|
265 °, 4 ~ 5sec
|
|
Test di affidabilità dei pin pogo
|
|
Forza di ritenzione
|
Al ciclo nominale di 500 ± 50 all'ora, 50.000 cicli minimi
|
|
Umidità
|
EIA-364-31, Metodo di prova II, Condizione Connettori accoppiati a soggetto all'umidità relativadal 90% al 95% di RH e una temperatura di 40℃± 2℃umidità relativa per 96 hoUr.
|
|
Resistenza al calore di saldatura
|
EIA-364-56, procedura 5, Livello 2 265℃+10/-0℃per 30 a 35 secondi
|
|
Spruzzo salino
|
EIA-364-26, condizione di prova B Connettori accoppiati in materia a 5 ± 1% di soluzione di sale
Concentrazione, 35+1℃/-2℃per 48 ore.
|
|
Test della forza di primavera
|
Procedura di prova della forza normale, 100 g ± 20 g ad altezza di lavoro
|
|
Durata della temperatura
|
EIA-364-17, metodo di prova A, condizione 4, condizione di tempo di prova A accoppiato
connettori a 85℃± 2℃per 96 ore.
|
|
Saldabilità
|
EIA-364-52 DIP nel 265 ± 5℃, 60/40 ± 5% saldatura SN/PB per 4,0 ~ 5,0 secondi
|
|
Resistenza a contatto
|
EIA-364-23 Misurare la resistenza di contatto con una corrente di prova di 100 mA massimoe massimo di tensione di 20 mV
|
Il connettore POGO PIN è costituito da 6 parti: stantuffo, canna, molla, perle in ceramica, alloggio, cappuccio
Alcuni dei connettori POGO personalizzati per riferimento:
Campo dell'applicazione del prodotto:
Pakaging e spedizione
