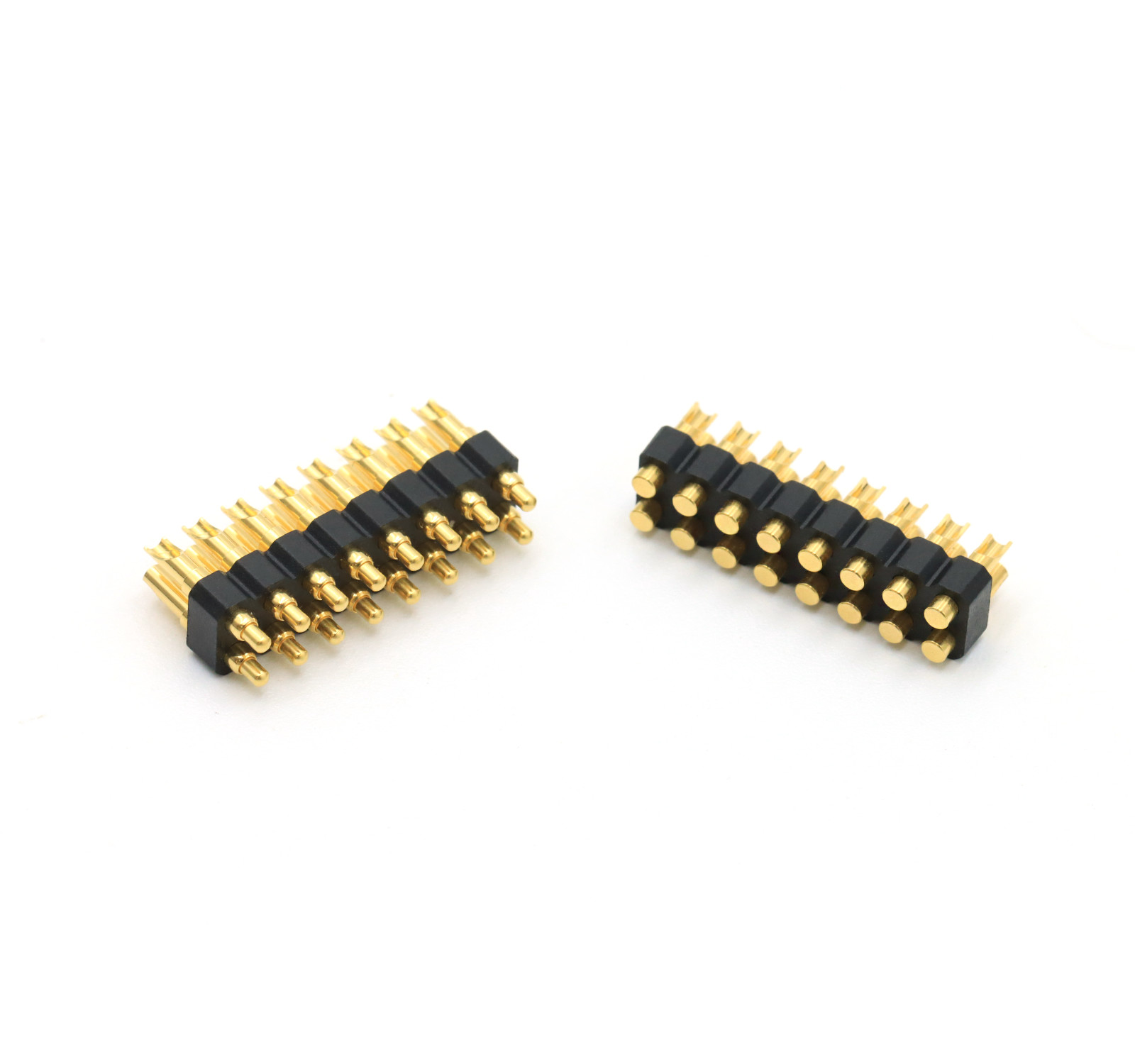

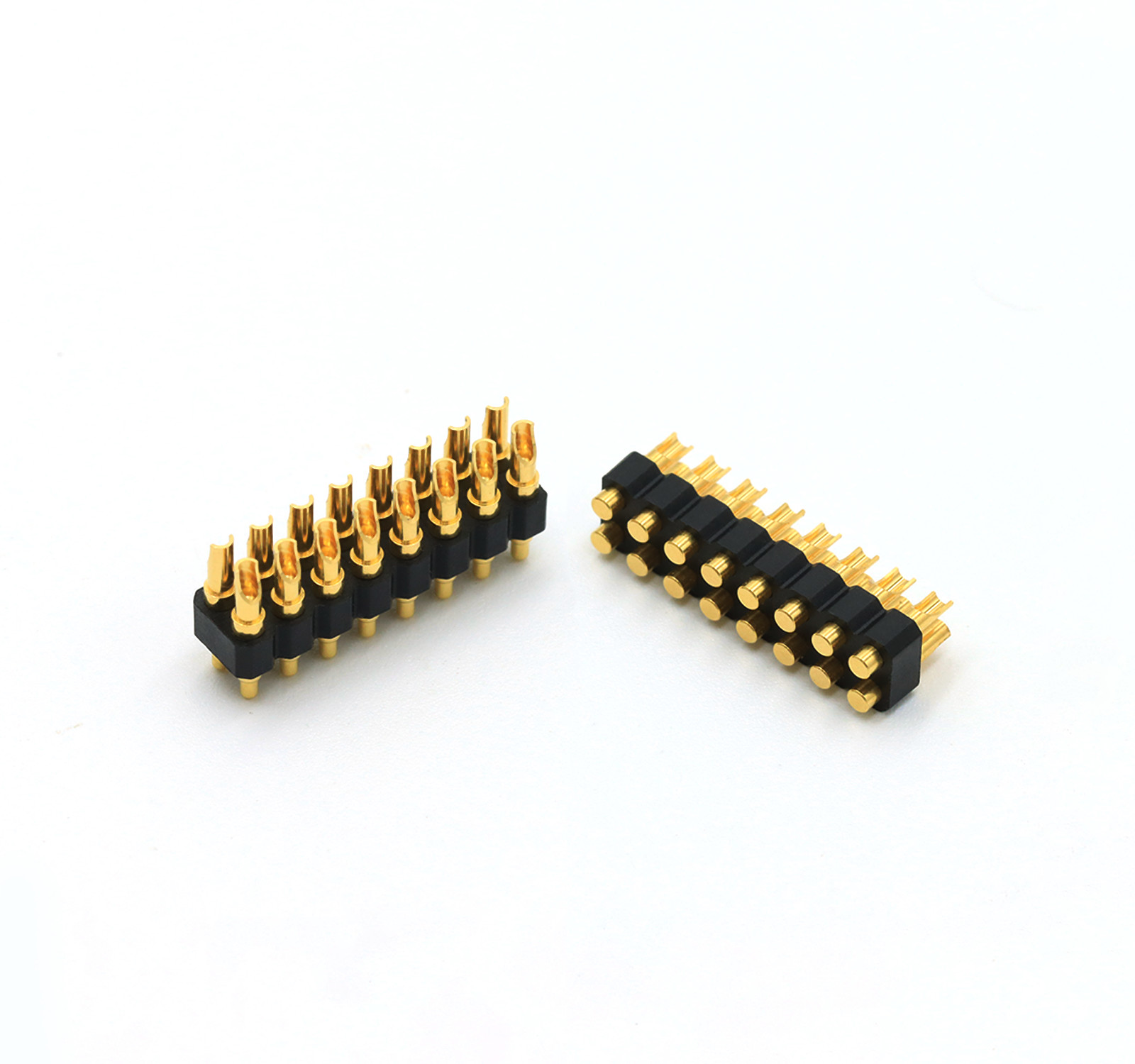

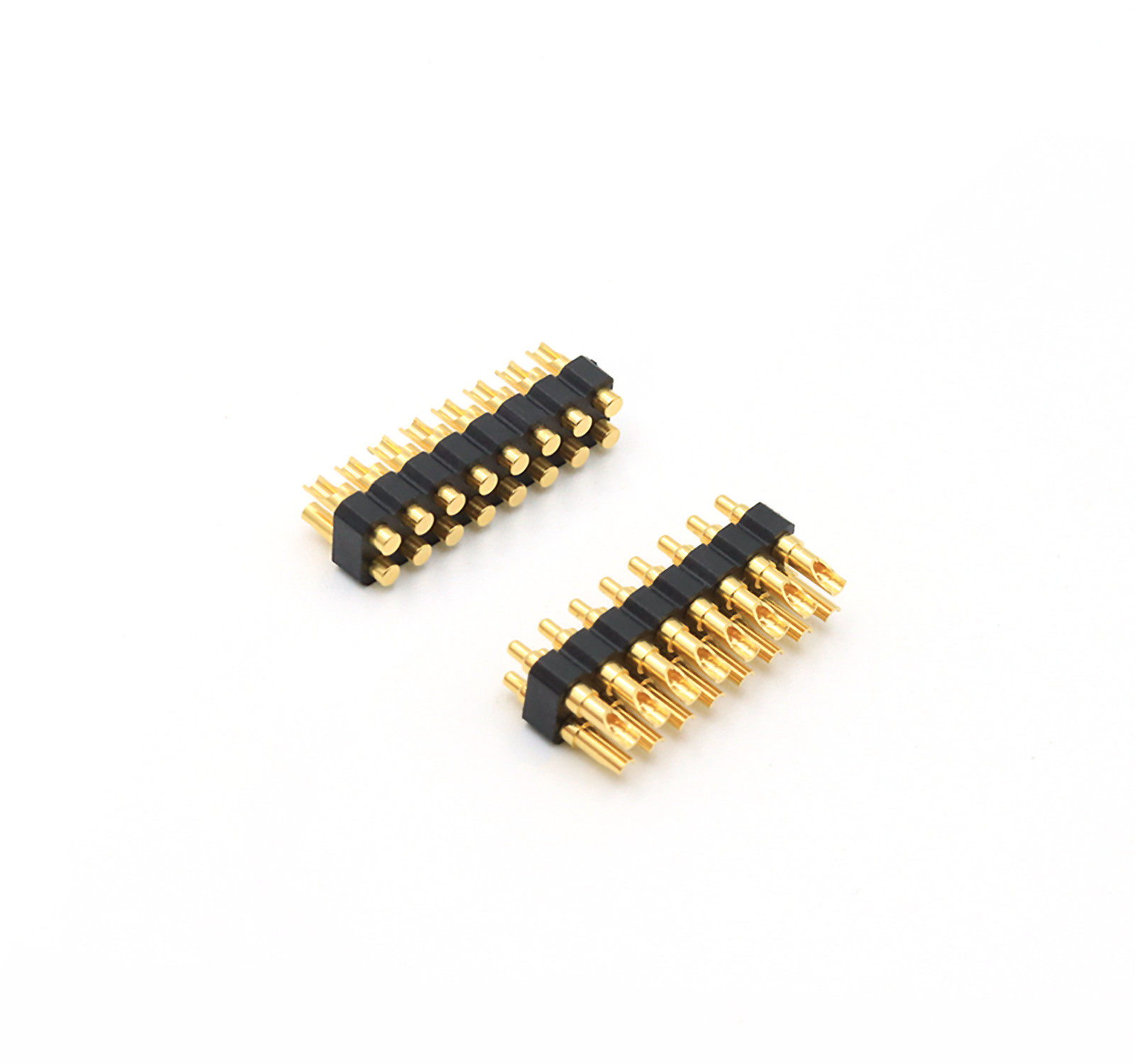

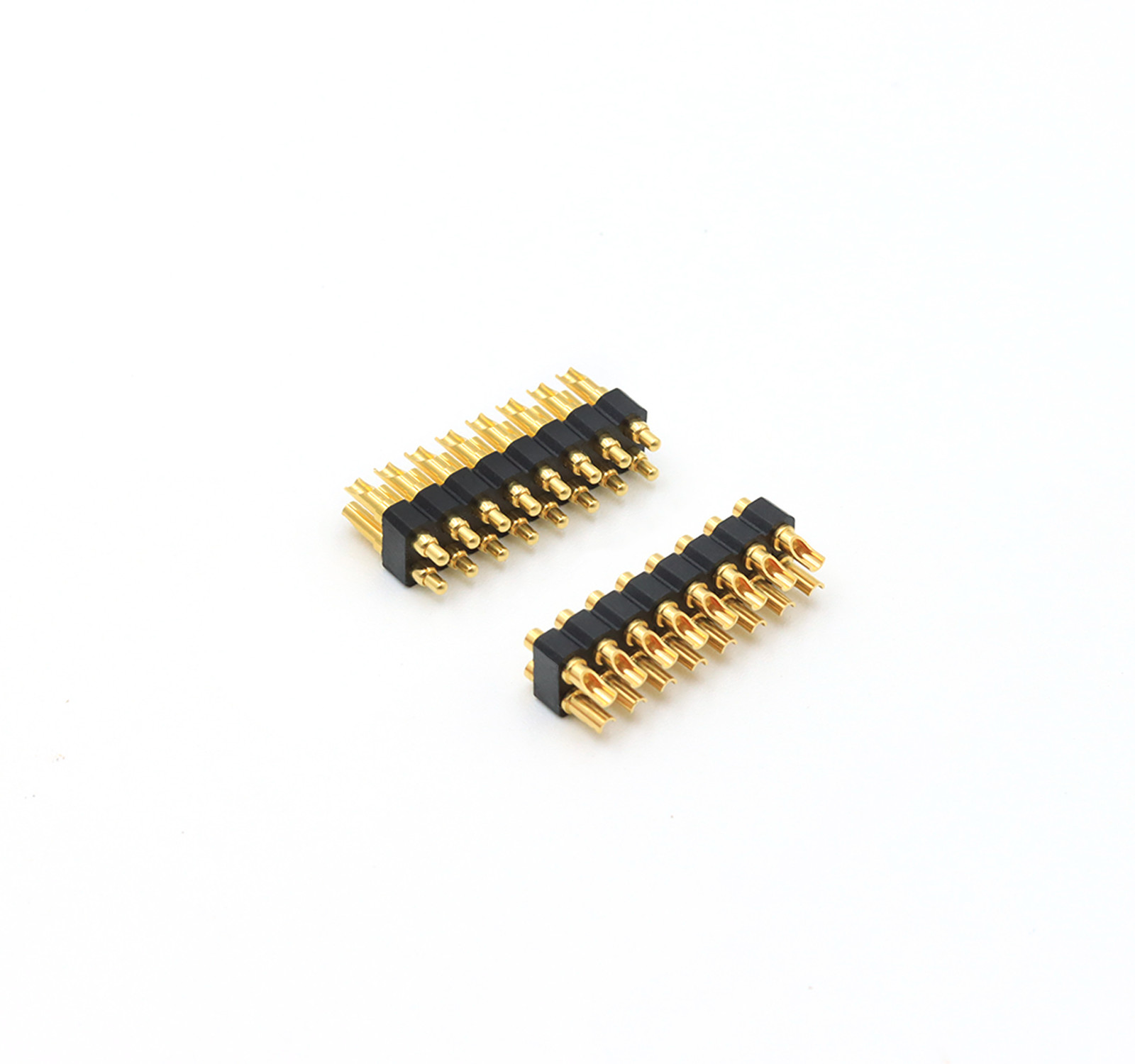

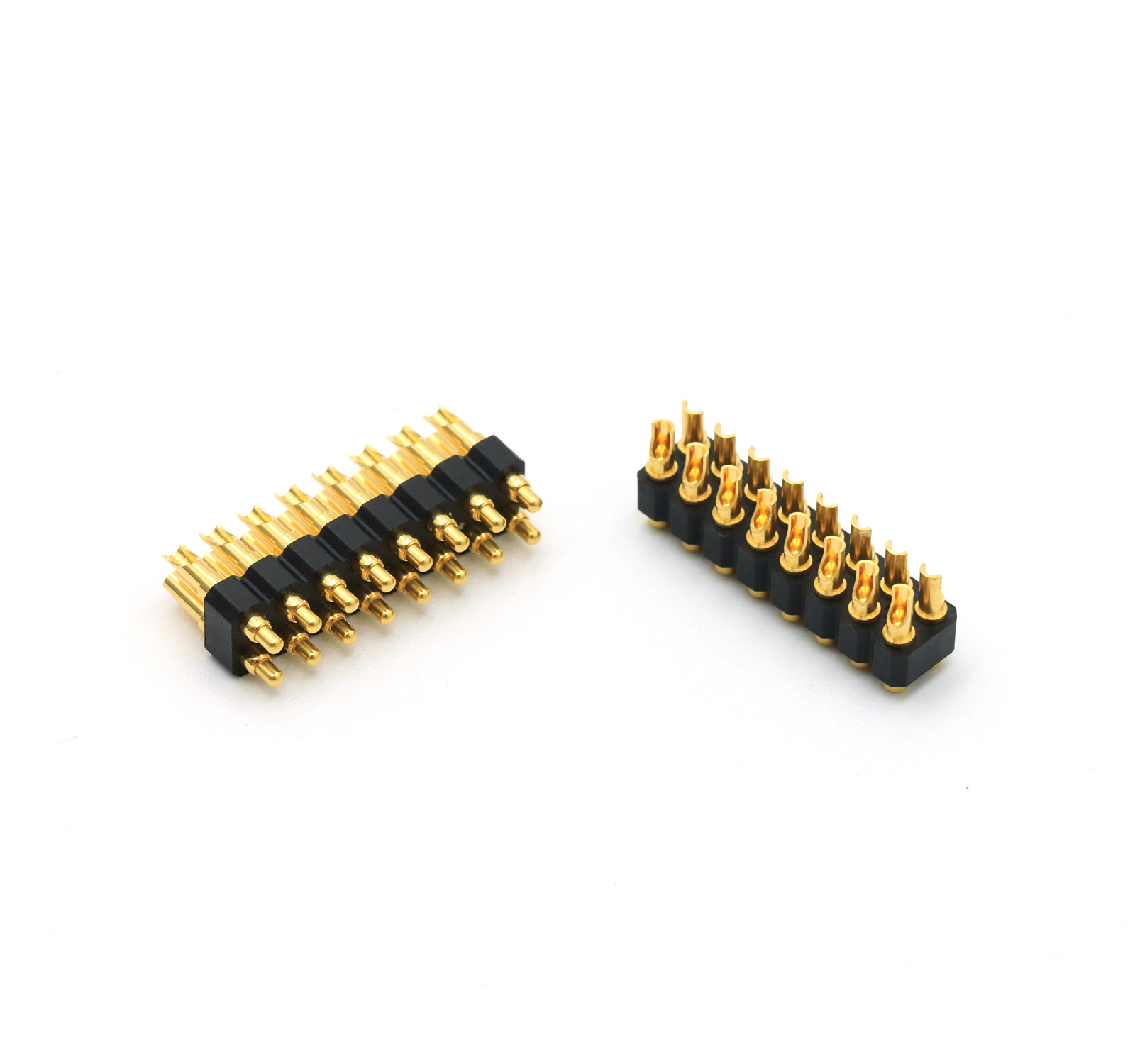

Doppia fila di 16 pin maschio femmina coppa di saldatura con connettore a molla di 2,54 mm di passo.
La coda del Pogo Pin è piegata, offrendo ai progettisti maggiori scelte nell'uso dello spazio. La coda può anche essere saldata con filo.
La Union Precision Electronic Co., Ltd (UPE) è impegnata nella produzione di pin Pogo di fascia alta, connettori Pogo Pin, connettori magnetici e nella progettazione, sviluppo,produzione e vendita di prodotti di supporto come azienda ad alta tecnologia.
Secondo le diverse esigenze del cliente, abbiamo 8 tipi di struttura interna POGO PIN per i clienti scegliere, per lo standard POGO PIN, UPE progettato l'altezza totale del prodotto è di 2,8 mm ~ 11.0mm(il totale
l'altezza non include la lunghezza della coda del DIP pogo pin).
E intanto...UPEAncheha sviluppato un connettore Pogo con passo standard di 2,54 mm maschio e femmina 2pin-40pincon SMT / DIP / Right Angle / Solder Cup per la scelta rapida dei clienti.
UPE aIIPIN POGO prodottipuò superare lo standard HF, RoHS REACH.
Specifiche tecniche del connettore Pogo Pin
Materiali:
..Plunger: C6801 senza piombo, placcatura 01~99u"Au over 60~100u"Ni.
..Barrello: C6801 senza piombo, placcatura 01~99u"Au over 60~100u"Ni.
..Primavera: SUS 304.Plating 1u"
..Cassa:Bkack HTN+30GF UL94 V-0.
Meccanica:
Forza di molla: 80g±20g, a 1,0 colpi di marcia.1.2 mm.
La vita meccanica: 10000 cicli min.
Altri:
Corrente nominale e tensione: DC 12V, 3A Max.
Resistenza di contatto: 50mΩ max, all'altezza di lavoro.
Tolleranze accese:
... lunghezze: ± 0,15 mm.
..Diametri: ± 0,05 mm.
Angoli: ± 2°.
Prestazioni ambientali:
Temperatura operativa: -40°C +130°C entro 24 ore.
Resistenza al vendimento: 260°C±5°C 20s±2s
Prodotto conforme a ROHS o REACH.
Test con spruzzo di sale: 48 ore.
Nota:
1.Per garantire il miglior effetto di utilizzo, si prega di operare in base all'altezza di lavoro.
2. Precauzioni per l' uso del prodotto
.Secondo i disegni tecnici, la compressione massima ammissibile non deve essere superata
È adatto a temperature di saldatura comprese tra 380 e 420 gradi Celsius, con un tempo di saldatura di 3 a 5 secondi.Non è consentito di elaborare il prodotto in un breve periodo di tempo eseguire saldatura ripetuta più volte
. Adattabile al range di temperatura del forno da 400 a 500 gradi Celsius
. Quando si progetta l'estremità di applicazione, si prega di evitare ragionevolmente lo spazio di compressione pogopin
3. Per i perni a fila singola superiori a 20, i perni a fila doppia superiori a 40 e altri requisiti speciali, si prega di consultare il supporto tecnico
Composizione del connettore Pogo Pin
2.54 mm di passo elenco dei parametri del connettore pogo pin:
|
Nome
|
Collegatore Pogo Pin
|
|
Tipo
|
Coppa di saldatura
|
|
Genere
|
Maschio/femmina
|
|
Numero di pin
|
16Pin1
|
|
Isolatore
|
Bkack HTN+30GF UL94 V-0.
|
|
Pulsante
|
Altri prodotti
|
|
Barrique
|
Altri prodotti
|
|
Primavera
|
Trattamento superficiale SUS
|
|
Altezza della plastica
|
2.5 mm
|
|
Forza di molla
|
80 g+/-20 g a corsa di lavoro di 1,0 mm
|
|
Storca piena
|
1.2 mm
|
|
Prova di vita
|
100,000 cicli
|
|
Corrente nominale
|
3A Max.
|
|
Voltaggio
|
12V di corrente continua
|
|
Resistenza al contatto
|
50 milliohm al massimo
|
|
Prova con spruzzo di sale
|
48 ore
|
|
Certificazione
|
Prodotto conforme alla normativa ROHS o REACH
|
|
Esame
|
Prova aperta e breve al 100%
|
Doppia fila 2,5 mm alloggiamento saldatore Cupe maschio caricato a molla CoUn'altra volta:
Connettore Pogo Pin standard da 2,54 mm per riferimento dei clienti:
Campo di applicazione:
Il nostro vantaggio e la tua scelta:
.UPE professionale personalizzato Pogo Pin ad alta corrente con serie 15A-30A, è stato prodotto in serie.
.UPE ha sviluppato un connettore Pogo 2pin-40pin maschio e femmina standard con passo di 2.0 mm e 2.54 mm con SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test fino a 1.000.000 cicli.
.Tutti i prodotti possono superare lo standard HF, RoHS REACH.
.Il rapporto di prova elettrica al 100% è fornito prima della consegna della merce.
.Disponibile su misura in varie forme, struttura piccola e corrente elevata.
