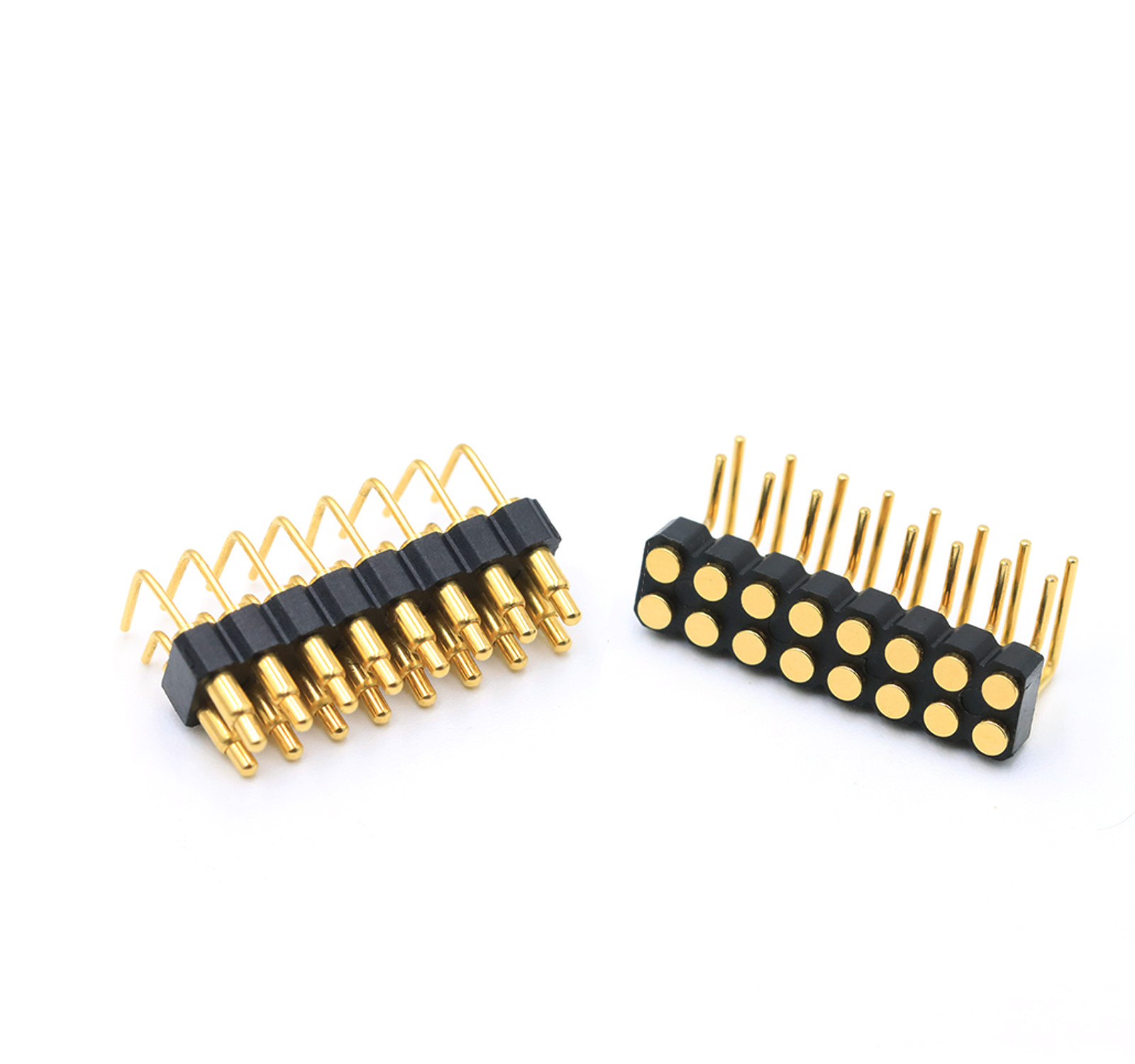

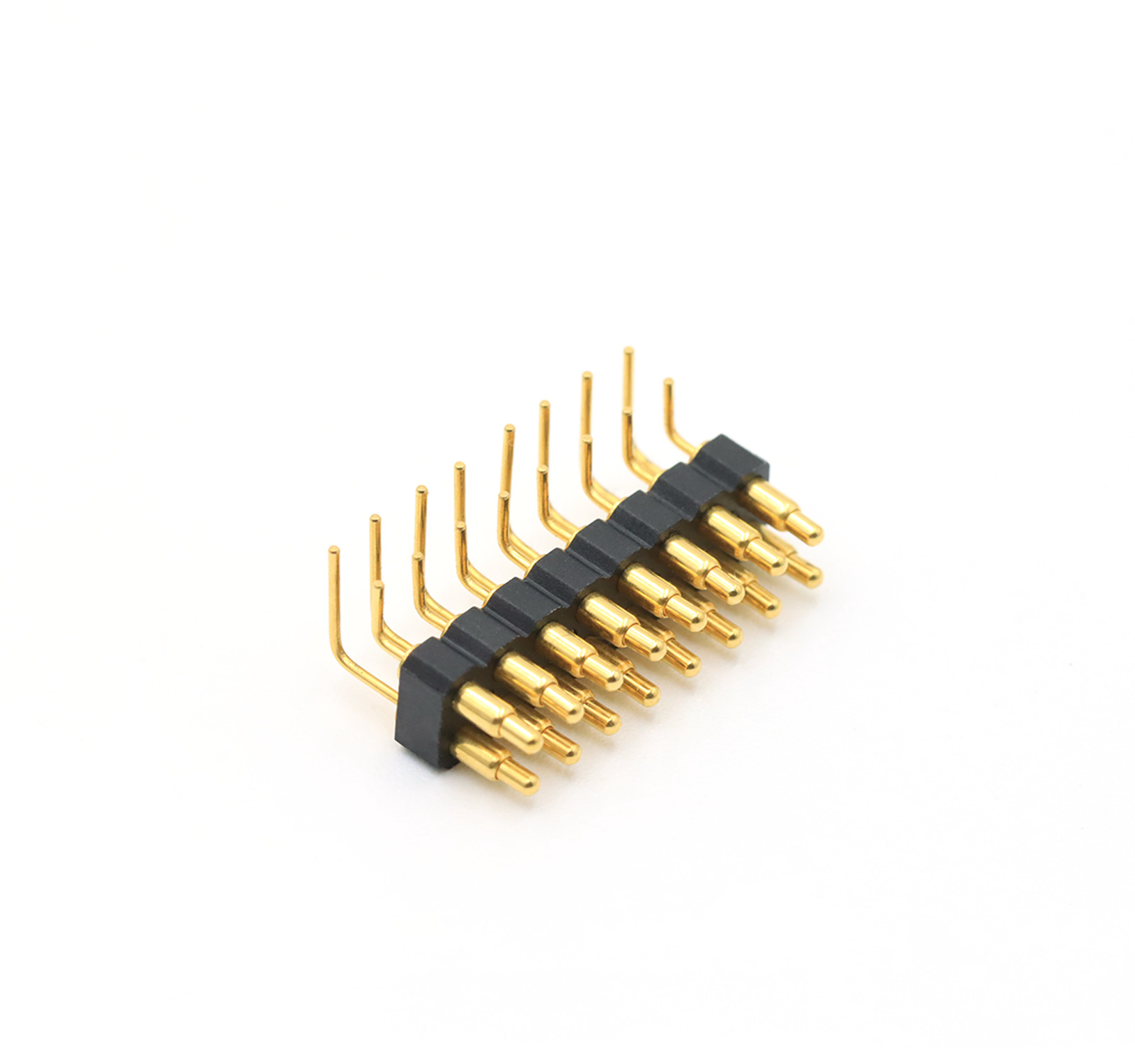

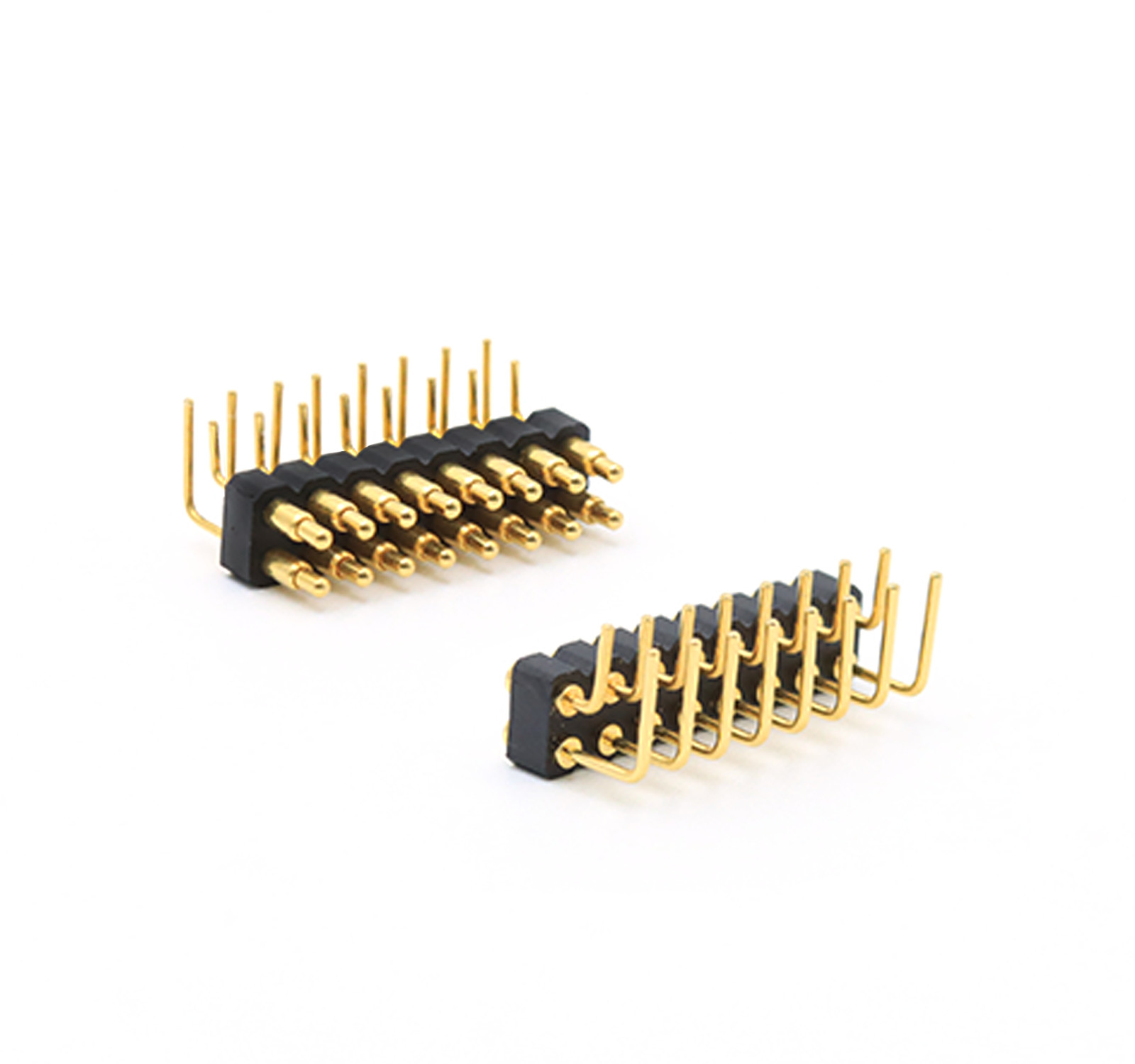

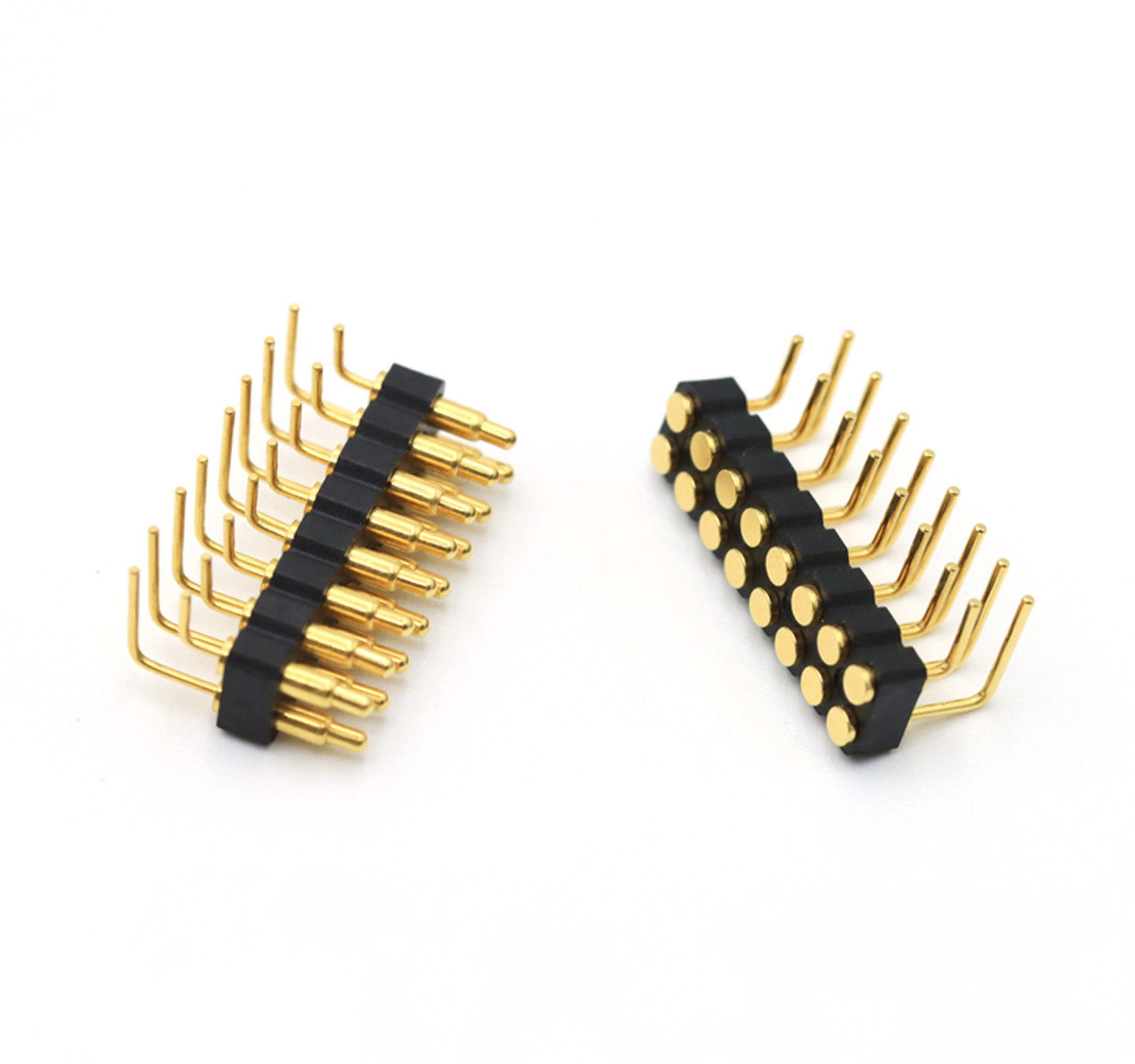

connettore a molla in ottone 2.54mm passo angolo destro connettore Pogo pin 16pin maschio femmina

Sonde di molla in ottone angolo destro Pogo Pins connettore 2,54mm passo 16Pin maschio femmina.

Il pogo pin presenta un design a coda piegata, offrendo una maggiore versatilità per applicazioni con spazio limitato.

I principali vantaggi sono:

1. Ottimizzazione dello spazio
La coda piegata consente disegni PCB compatti o posizionamento flessibile in assemblaggi stretti.

Ideale per progetti in cui i perni dritti interferiscono con altri componenti.

2. Opzioni di cablaggio
La coda può essere saldata direttamente a un filo (invece di pad PCB), consentendo:

- Connessioni via cavo personalizzate.

- Moduli o disegni riutilizzabili.

.allentamento delle sollecitazioni nelle parti mobili (ad es. meccanismi a cerniera).

3Stabilità meccanica
Le code piegate possono migliorare la distribuzione dello stress rispetto ai perni dritti in ambienti dinamici.

Materiale
Plunger: C6801 privo di piombo, rivestimento: 01~99 μ" Au su 60~100 μ" Ni.

Barrillo: C6801 privo di piombo, placcaggio: 01~99 μ" Au su 60~100 μ" Ni.

Primavera: acciaio inossidabile SUS 304, rivestimento: 1 μ" (probabilmente Au o Ni per la resistenza alla corrosione).

Alloggiamento: HTN nero (nylon ad alta temperatura) + 30% fibra di vetro, grado di infiammabilità UL94 V-0.

Specifiche meccaniche
Forza di molla: 80 g ± 20 g a corsa di lavoro di 1,0 mm.

Full Stroke: 1,2 mm.

Vita meccanica: ≥ 10.000 cicli.

Specifiche elettriche
Corrente e tensione nominali: 12 V di corrente continua, 3 A max.

Resistenza di contatto: ≤ 50 mΩ in altezza di lavoro.

Tolleranze

lunghezze: ±0,15 mm.

Diametro: ± 0,05 mm.

Angoli: ±2°.

Prestazioni ambientali
Temperatura di funzionamento: da -40°C a +130°C (entro 24 ore).

Resistenza al calore di saldatura: 260 °C ± 5 °C per 20 s ± 2 s.

Conformità: conforme a ROHS e REACH.

Test con spruzzo di sale: 48 ore (validazione della resistenza alla corrosione).

Caratteristiche chiave e applicazioni
Alta durata: 10.000+ cicli, rivestimento robusto (Au/Ni) per resistenza all'usura e alla corrosione.

Resistenza alle alte temperature: adatta ad ambienti difficili (fino a 130°C).

Meccanica di precisione: tolleranze strette garantiscono un contatto elettrico affidabile.

Senza piombo e conforme alle normative ambientali (ROHS/REACH).

Nota:

1.Per garantire il miglior effetto di utilizzo, si prega di operare in base all'altezza di lavoro.

2. Precauzioni per l' uso del prodotto
.Secondo i disegni tecnici, la compressione massima ammissibile non deve essere superata
È adatto a temperature di saldatura comprese tra 380 e 420 gradi Celsius, con un tempo di saldatura di 3 a 5 secondi.Non è consentito di elaborare il prodotto in un breve periodo di tempo eseguire saldatura ripetuta più volte
. Adattabile al range di temperatura del forno da 400 a 500 gradi Celsius
. Quando si progetta l'estremità di applicazione, si prega di evitare ragionevolmente lo spazio di compressione pogopin

3. Per i perni a fila singola superiori a 20, i perni a fila doppia superiori a 40 e altri requisiti speciali, si prega di consultare il supporto tecnico

Composizione del connettore Pogo Pin

2.54 mm di passo elenco dei parametri del connettore pogo pin:

Cassa a doppia fila da 2,5 mm angolo destro maschio a mollaUn'altra volta:

Doppio fila 2,5 mm alloggiamento angolo destro femmina caricato CoUn'altra volta:

Connettore Pogo Pin standard da 2,54 mm per riferimento dei clienti:

Campo di applicazione:

Il nostro vantaggio e la tua scelta:

.UPE professionale personalizzato Pogo Pin ad alta corrente con serie 15A-30A, è stato prodotto in serie.

.UPE ha sviluppato un connettore Pogo 2pin-40pin maschio e femmina standard con passo di 2.0 mm e 2.54 mm con SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life test fino a 1.000.000 cicli.

.Tutti i prodotti possono superare lo standard HF, RoHS REACH.

.Il rapporto di prova elettrica al 100% è fornito prima della consegna della merce.

.Disponibile su misura in varie forme, struttura piccola e corrente elevata.
