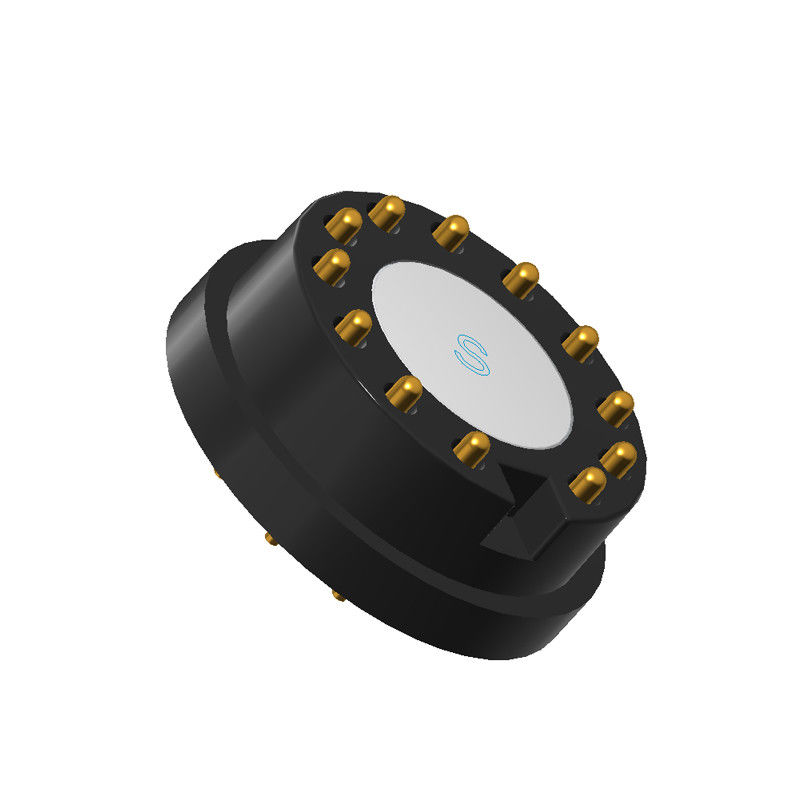

Connettore Magnetico Pogo 12 Pin Maschio E Femmina Connettore Magnetico Rotondo

Connessione a molla a 12 pin maschile e femminile.

Caratteristiche chiave:
Configurazione a 12 pin

Connettori maschili e femminili con 12 pin di pogo caricati a molla per la trasmissione di potenza/dati.

Opzioni per i pin di potenza/segnale misti (ad esempio, corrente più elevata per alcuni pin).

Allineamento magnetico

Magneti integrati di terre rare (ad esempio di grado N35/N52) garantiscono un corretto accoppiamento e impediscono il disallineamento.

"Sistema di controllo" di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo di un dispositivo di controllo.

Pogo Pins (contatti a molla)

Materiale: ottone/berillio dorato per una bassa resistenza (< 30mΩ) e resistenza alla corrosione.

Strato di molla: personalizzabile (ad esempio, 0,5 mm ∼ 5 mm di percorrenza) con opzioni per una vita di ciclo elevato (100K + cicli).

Corrente nominale: in genere 1A ̇ 5A per pin (più alta disponibile per i pin di alimentazione).

Alloggio e design

Fattore di forma rotondo con diametri tipicamente compresi tra 10 mm e 30 mm.

Materiali:

Plastico (PBT, nylon) per uso leggero.

Metalli (alluminio, acciaio inossidabile) per disegni robusti/indicati per IP

Assicurazione della qualità e verifica della conformità:

1. Affidabilità elettrica
Testato al 100% in circuito aperto e a corto circuito: ogni unità subisce una rigorosa convalida elettrica per garantire una connettività e una sicurezza impeccabili.

2. conformità ambientale e di sicurezza
Certificato RoHS e REACH: privo di sostanze pericolose (ad esempio piombo, cadmio), conforme agli standard ambientali dell'UE e mondiali.

3. Resistenza alla corrosione
Testato con spruzzo di sale (48 ore): convalida le prestazioni in ambienti duri, umidi o salini (ad esempio, uso marino, industriale).

Perché è importante garantire la qualità e la conformità?
✅Zero difetti:Assicura che ogni connettore fornisca prestazioni costanti.
✅Approvazione globale:Conformi alle severe normative internazionali.
✅Durabilità garantita:Resistente alla corrosione per un'affidabilità a lungo termine.

I vantaggi del rivestimento:

Qualità del rivestimento:L'Au sottile su Ni garantisce prestazioni elettriche affidabili riducendo al minimo i costi (un Au più spesso aumenterebbe i costi ma potrebbe non essere necessario per questa applicazione).

Resistenza ambientale:Il rivestimento di Ni sul guscio/magnete e l'alloggiamento LCP forniscono protezione contro l'umidità, la corrosione e le alte temperature.

Durabilità:La durata di vita di 50.000 cicli e la tolleranza alla forza di molla (± 20 g) indicano un focus sull'affidabilità a lungo termine.

Parametro del connettore magnetico rotondo:

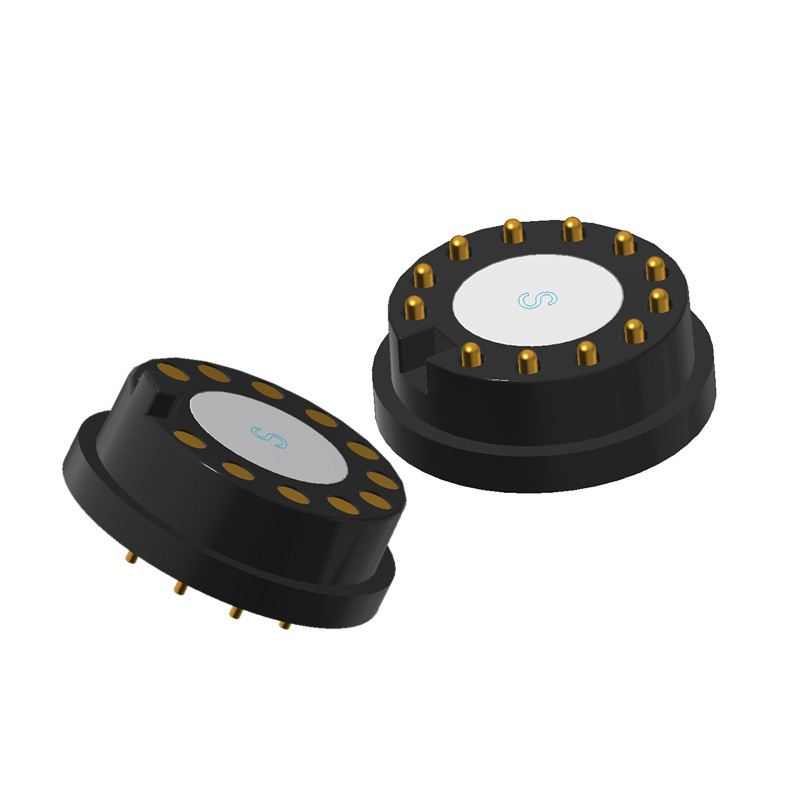

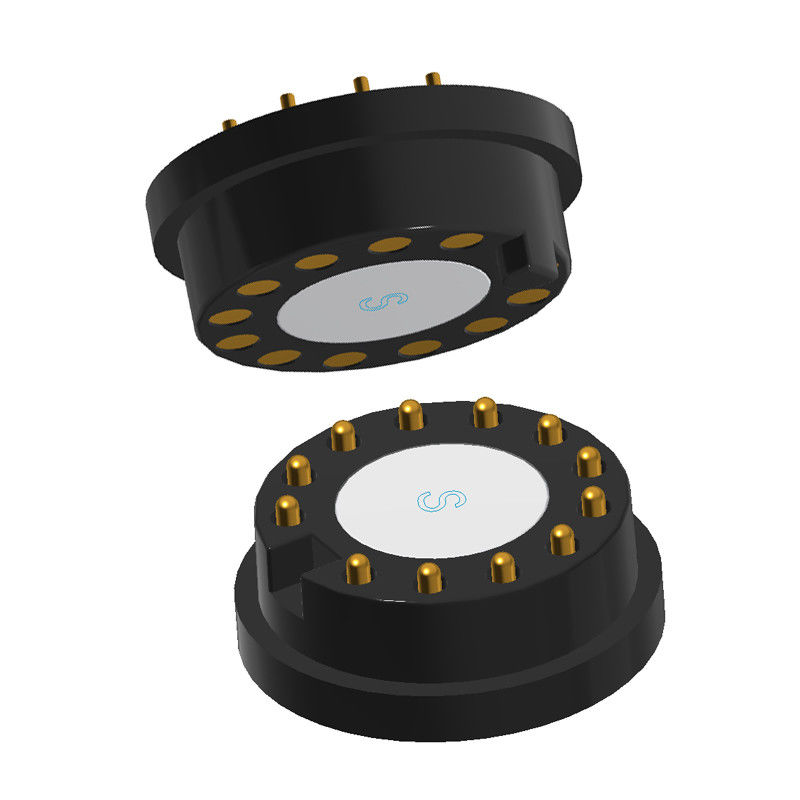

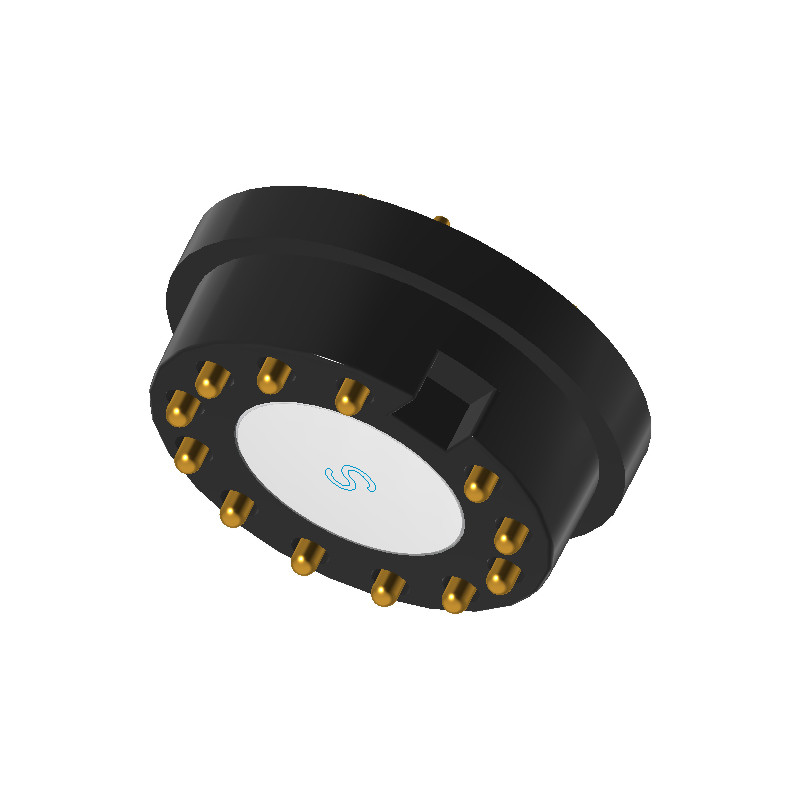

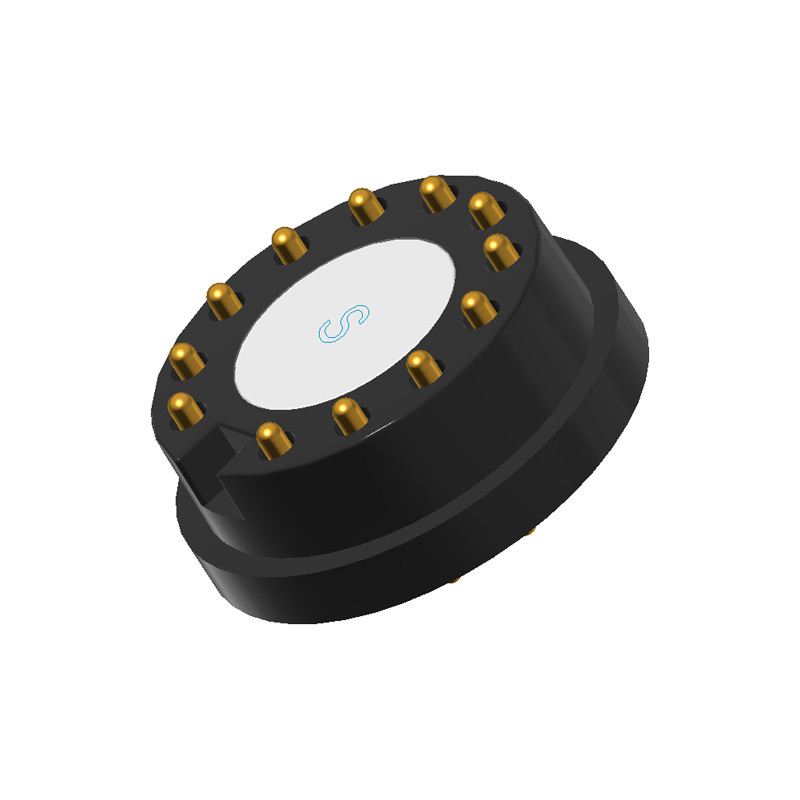

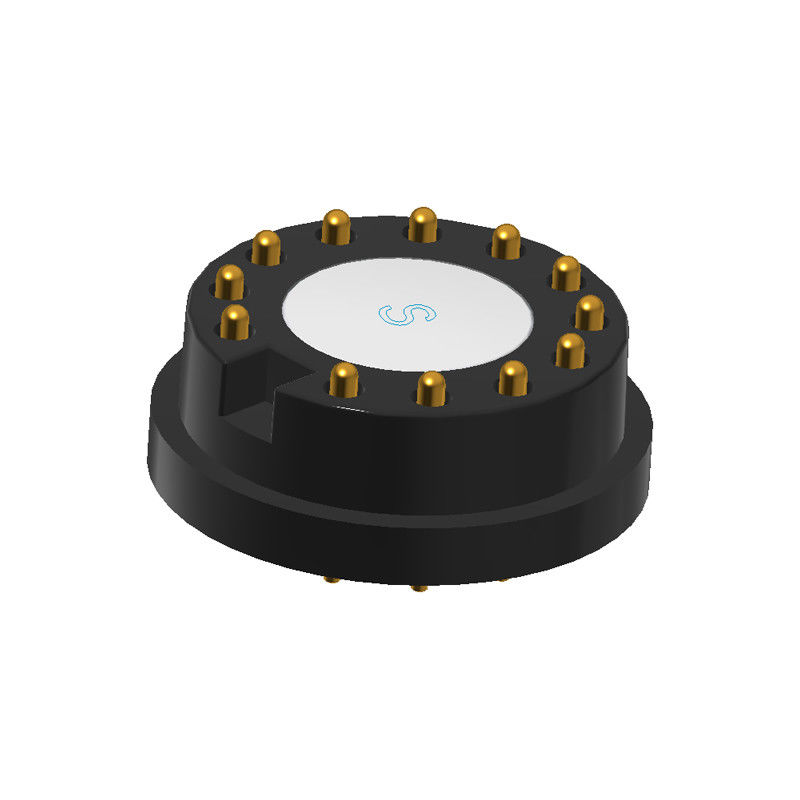

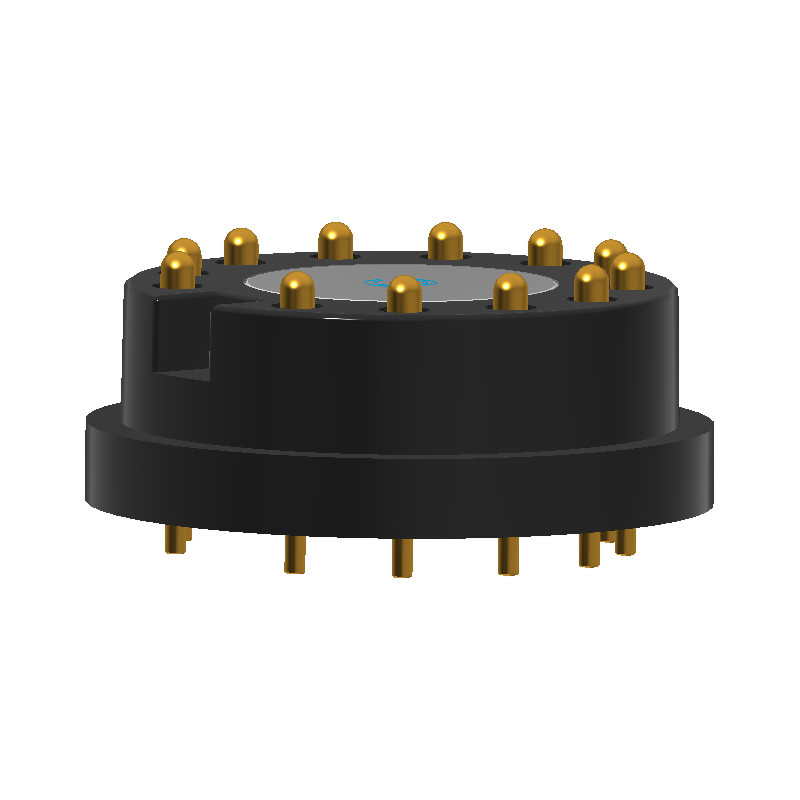

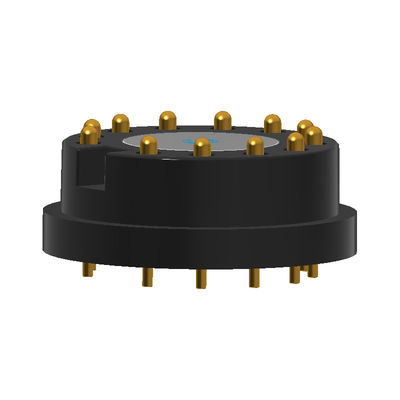

Visualizzazione dell'immagine del prodotto

Vantaggi del magnete rotondoConnettori

I connettori magnetici rotondi con pin pogo offrono diversi vantaggi rispetto ai connettori tradizionali, rendendoli ideali per molte applicazioni moderne.

1. Connessione facile e sicura (autoallineamento)
Allineamento magnetico: i magneti assicurano un corretto allineamento senza un preciso allineamento manuale, riducendo l'usura.

Accoppiamento cieco: funziona anche quando l'utente non può vedere il punto di connessione (ad esempio, dietro i dispositivi, in spazi ristretti).

Connessione/disconnessione rapida: consente di risparmiare tempo nelle applicazioni che richiedono frequenti collegamenti/disconnessioni.

2. Alta resistenza e lunga durata
Pini Pogo (contatti a molla): resistono alle vibrazioni e allo shock e mantengono un contatto elettrico stabile per oltre 100.000 cicli.

Riduzione dell'usura meccanica: i magneti assorbono la forza di accoppiamento, riducendo al minimo i danni ai connettori.

Resistenza alla corrosione: i contatti placcati d'oro e gli alloggiamenti sigillati (indicati IP) aumentano la longevità.

3. Progettazione compatta e spaziale
Forma rotonda: si adatta bene a dispositivi cilindrici (ad esempio, indossabili, droni, strumenti medici).

Nessun lucchetto ingombrante: la ritenzione magnetica elimina la necessità di clip o viti, risparmiando spazio.

4. Sicurezza e affidabilità
Caratteristica di separazione: si distacca in modo sicuro sotto una forza eccessiva, evitando danni al cavo/dispositivo.

Controllo della polarità: le impostazioni personalizzate del magnete impediscono l'inserimento inverso.

Senza scintille: basso rischio di cortocircuiti durante la connessione (utile nelle applicazioni di ricarica).

5Trasmissione versatile di energia e dati
Supporta alta corrente: alcuni pin possono gestire 3A 10A per la fornitura di energia.

Dati ad alta velocità: i modelli blindati supportano segnali USB, UART, I2C o anche HDMI.

Uso misto: assegnare i pin per l'alimentazione, i dati o la messa a terra a seconda delle necessità.

6. Resistenza all'acqua e alla polvere (indicata IP)
Opzioni IP67/IP68: i disegni sigillati funzionano in ambienti difficili (ad esempio medici, esterni, industriali).

7. Estetico e user-friendly
Aspetto elegante e minimalista: Preferito per l'elettronica di consumo (ad esempio, caricabatterie wireless, auricolari).

Operazione con una mano: semplifica l'uso nella tecnologia indossabile o nella robotica.

8. flessibilità di personalizzazione
Forza del magnete regolabile, numero di perni, dimensioni e materiali per soddisfare esigenze specifiche.

Applicazione di prodotti per connettori magnetici:

Domande frequenti

1- Perche'ha scelto noi?
Con 100% sincerità, la nostra azienda fornirà il miglior servizio per voi qualunque siano i prodotti o dopo le vendite.Forniremo il preventivo più ragionevole e disegnare campioni di alta qualità secondo i vostri disegni o requisiti. Forniamo garanzia per ogni cliente dopo la vendita.

2Puoi personalizzare i prodotti per noi?
Siamo molto felici di personalizzare per voi o progettare per voi.Possiamo personalizzare il prima possibile secondo le vostre esigenze.

3Quanto costerà il campione?
Se articoli in magazzino, forniamo campioni ai clienti gratuitamente, ma si dovrebbe sostenere il trasporto.
Se personalizzare iterms, ci sarà addebitare per il costo adeguatamente e rimborsare ragionevole proporzione della commissione campione quando avete ordine per noi!

4- Che mi dici del tempo di consegna?
Il tempo di consegna dipende dalla quantità e dalla difficoltà dell'ordine del cliente. Di solito, la consegna delle merci in magazzino entro 3 giorni, mentre i prodotti personalizzati consegnati entro 2 settimane.

5- Che ne dici del controllo qualità della tua azienda?
Testeremo e ispezioneremo i prodotti per garantire la qualità dei prodotti per ottenere la vostra soddisfazione. La qualità è la cosa più importante nella nostra azienda, dal materiale alla consegna,Tutto sarà controllato e la società riceverà l'IS09001 per assicurarsi che.

Chiedo un preventivo:

* Fornisci questi dettagli:

*Requisiti di corrente/tensione.

* Dimensioni meccaniche/disegni.

* esigenze ambientali (temperatura, impermeabilizzazione).

*Quantità di campioni rispetto all'ordine in blocco.

Termine di pagamento:T/T, 50% di deposito, 50% di saldo

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Trasporti marittimi

Qualsiasi domanda, si prega di inviare aUnion@upetech.net
