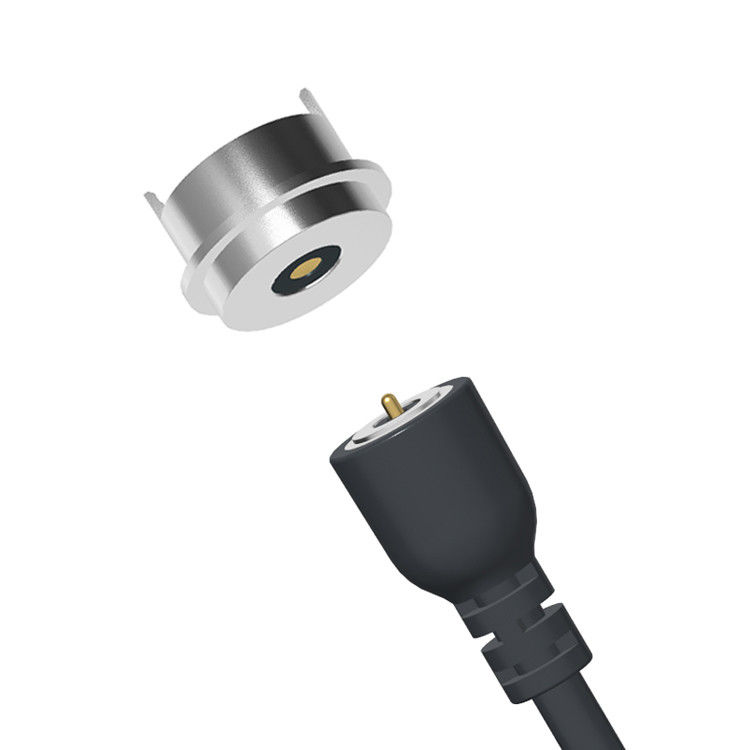

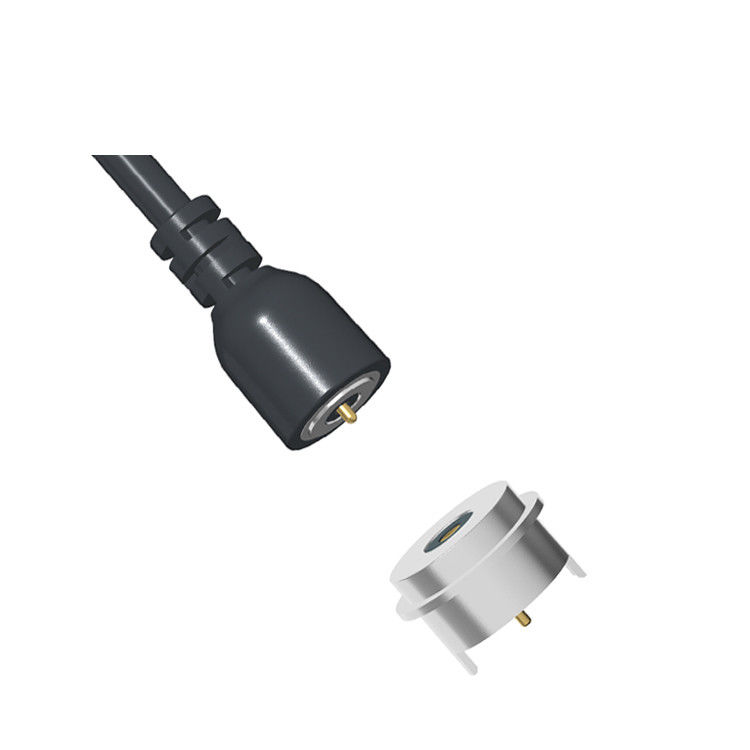

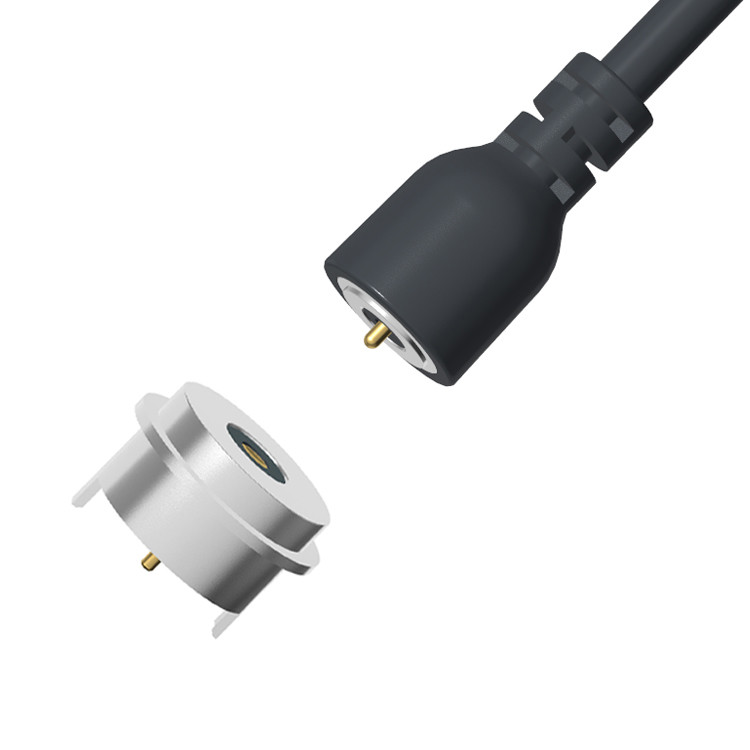

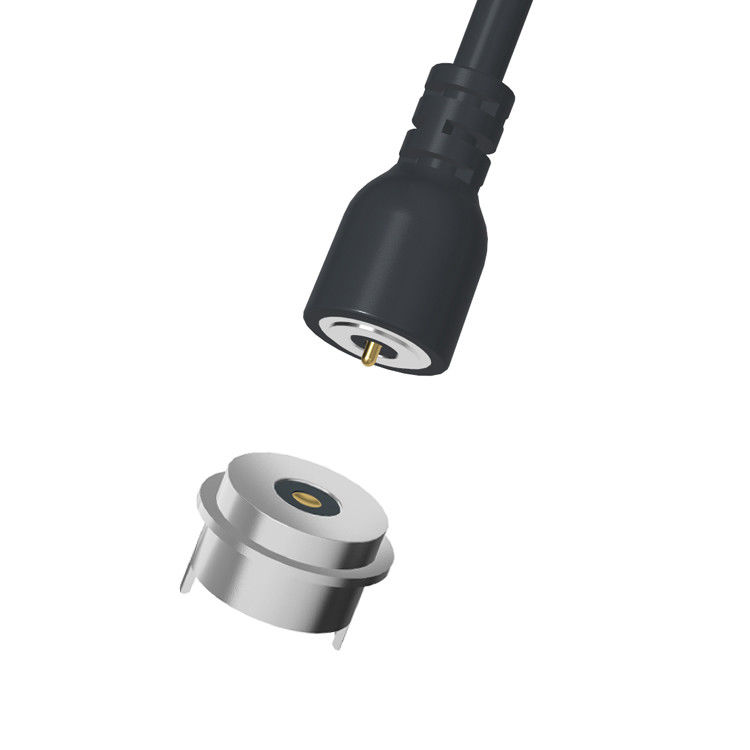

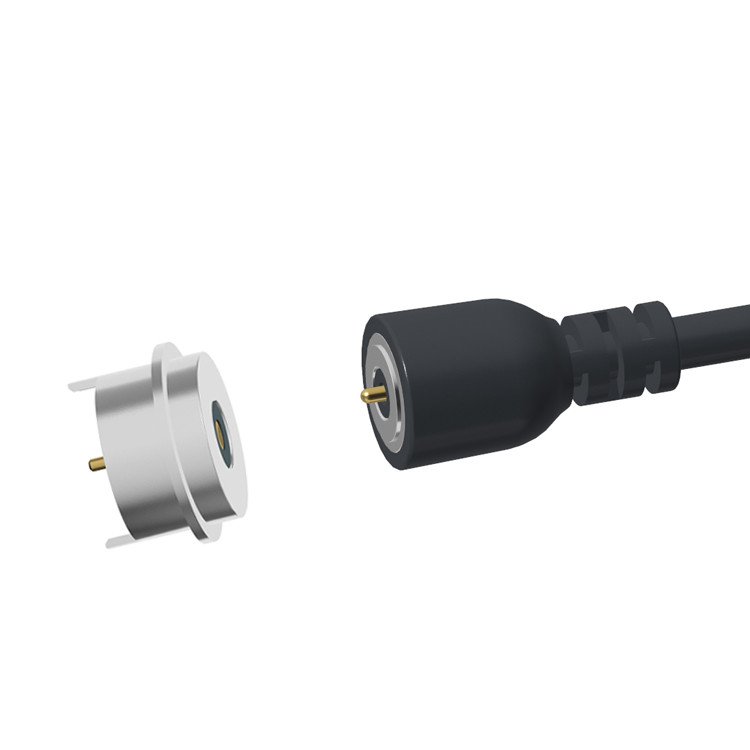

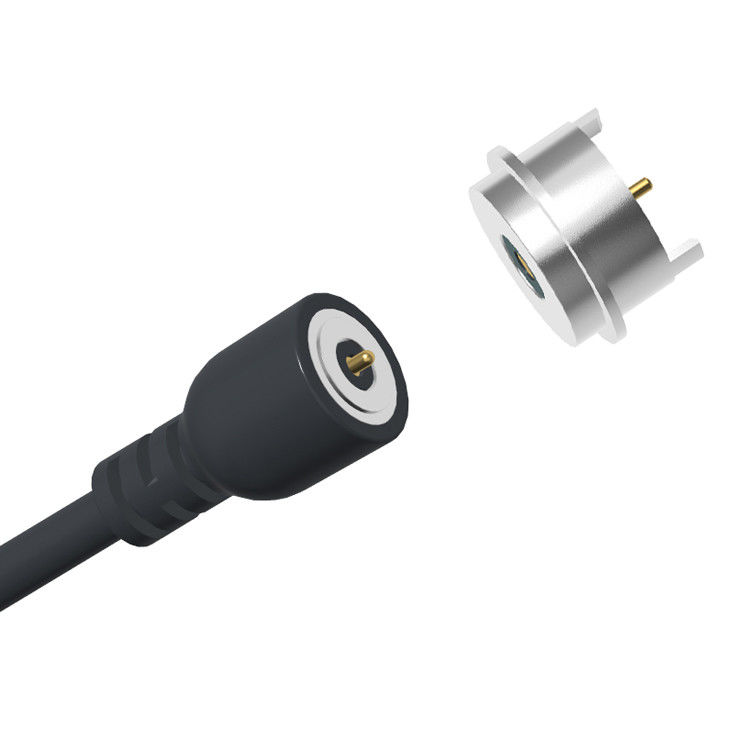

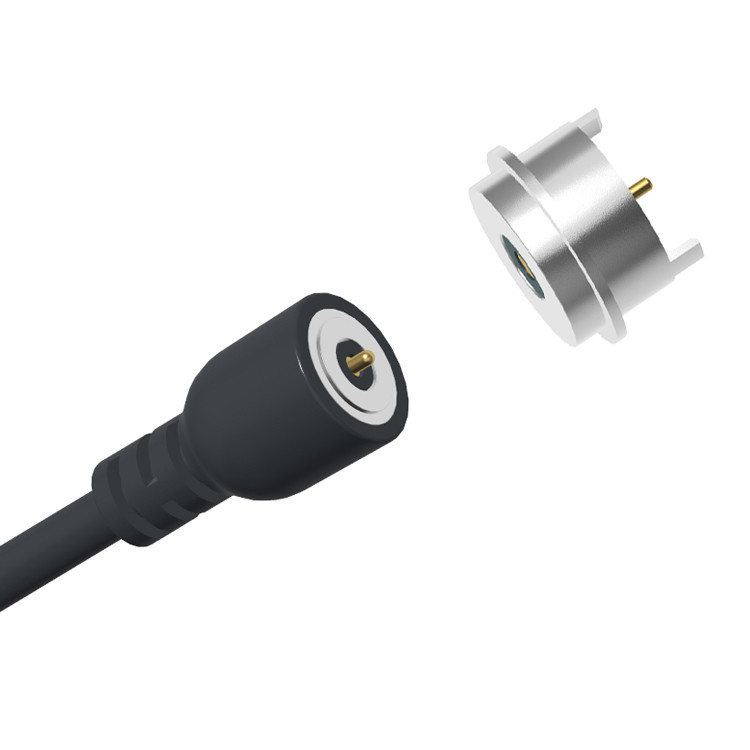

Connettore a filo magnetico circolare 3A 12V Connettore a dati magnetici

φ8,0 mm connettore a filo di alimentazione a pin pogo circolare connettore USB a cavo magnetico.

Maerei:

Pogo Pin: ottone, plunger&barrel plating 5U" Min Au over 60~100U" Ni min

Parti di tornitura:SUS316F Plating Au0.125um

Sorgente:SUS 304Au;

Alloggiamento: nero HTN+30%UL94 V-0 nero, resistente alle alte temperature

Conchiglia metallica: SUS303 Plattatura Ni
Magnete: N52 NdFeB Plating Ni Cu Ni

Collegamento magnetico: Collegamento magnetico maschile

Modellazione interna: PE Trasparente

Superstampatura:PVC nero

Filato:OD3.5 2C 22AWG PVC nero

Cable Tie:PVC nero Cable Tie metallo ellittico

Collegamento USB: Collegamento USB maschio

Meccanica:

- Forza di contatto: 80 g±20 g a 1,1 mm di storca di lavoro

- Esame vitale:10,000ciclo

- Prova di forza di assorbimento:L'assorbimento femminile di attracco è di 400 g±20%

Altri:

- tensione nominale: DC12V; tensione nominale: 3AMax.

- Resistenza di contatto della spilla di molla: 50milliohm Max.

Prestazioni ambientali:

-Temperatura di funzionamento: -25°C a +80°C

- SaltSpray: 24 ore.

Parametro dei connettori magnetici circolari 2Pin maschio femmina:

Disegno tecnico del connettore a cavo circolare 2Pin

Disegno tecnico del connettore magnetico femminile circolare 2Pin

Relayout PCB raccomandato

Tolleranza di sistemazione: ± 0,05 mm

Decomporre la vista del connettore magnetico femminile

Connessione di cavo magnetico circolare 2Pin

Vista dell' imballaggio:

Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere adattato in base alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura anti-cortocircuito del prodotto e sicurezza;

● realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3

Applicazione dei prodotti:

1. elettronica di consumo

. Pad di ricarica wireless (connettori compatibili con il Qi, simili a MagSafe).

.TWS Earbuds & Smartwatches (cassetti di ricarica con porte magnetiche impermeabili).

.Gadgets modulari (periferiche per telefoni, fotocamere).

Vantaggi:
✔ impermeabile (IP68) ️ sicuro per indossabili esposti al sudore/pioggia.
✔ Comodità ️ Attracco con una mano sola; senza agitare i cavi.
✔ Anti-Yanke

2. Dispositivi medici e sanitari

Equipaggiamento medico portatile (monitori ECG, scanner portatili).

.Carica dei dispositivi impiantabili (apparecchi acustici, neurostimolatori).

- Strumenti sterilizzabili (connettori chirurgici IP68).

Vantaggi:
✔ Igienica Non espone spilli; è facile da pulire.
✔ A prova di guasto Evita la disconnessione accidentale durante le procedure.
✔ Progettazione sigillata ️ Resistente ai disinfettanti/liquidi.

3. Industria e robotica

.AGV (Veicoli guidati automatizzati)

.Robotica modulare

.Ambienti difficili ️ Attrezzature minerarie, petrolifere/gas.

Vantaggi:
✔ Corrente elevata (10A+ per perno)
✔ Resistente alle vibrazioni
✔ impermeabile alla polvere/acqua (IP67/IP69K) ️ resistente al lavaggio.

4. Automotive & EV

.EV Charging ️ ingressi di ricarica magnetica (conforme alla norma SAE J1772).

.Accessori per l'auto Dashcam / sensori di alimentazione.

.Veicoli autonomi connessioni LIDAR/GPU.

Vantaggi:
✔ Senza scintille Più sicuro che collegare/sconnettere i cavi ad alta tensione.
✔ Auto-allineamento ️ Facile per i conducenti di collegarsi in spazi ristretti.
✔ Resistente alla corrosione

5. Droni e Aerospazio

.Cambiamento batteria drone ️ Potenza di montaggio rapido per UAV.

.Prove aeronautiche “Interfacce modulari dati/potenza.

Vantaggi:
✔ Leggere Aluminiche riducono il peso.
✔ Vita di ciclo elevato

6Militare e Difesa

.Apparecchiature da campo

- Dispositivi subacquei - Carica dei droni sottomarini.

Vantaggi:
✔ EMI Shielding ️ Le carcasse metalliche bloccano le interferenze.
✔ Resistente all'acqua salata Opzioni inossidabili in titanio/316L
