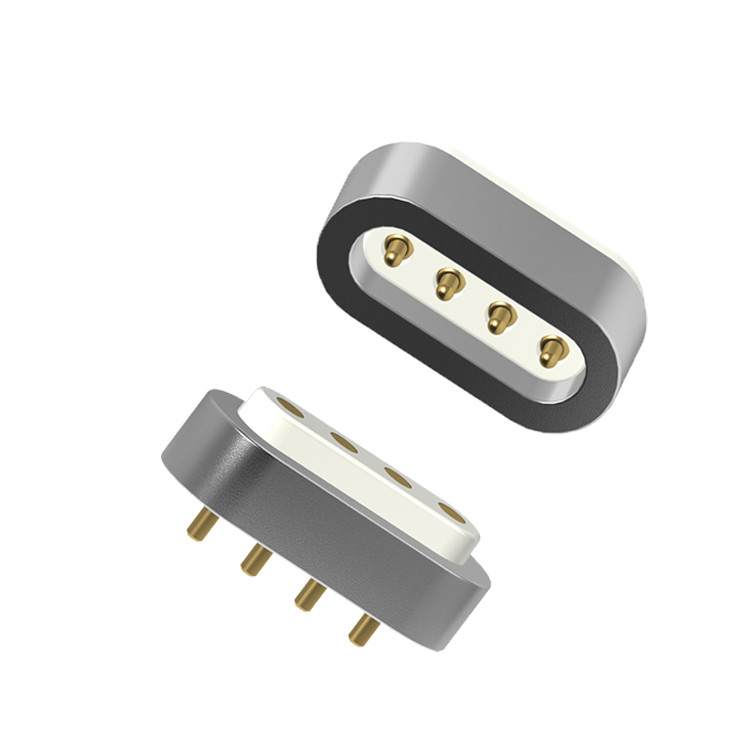

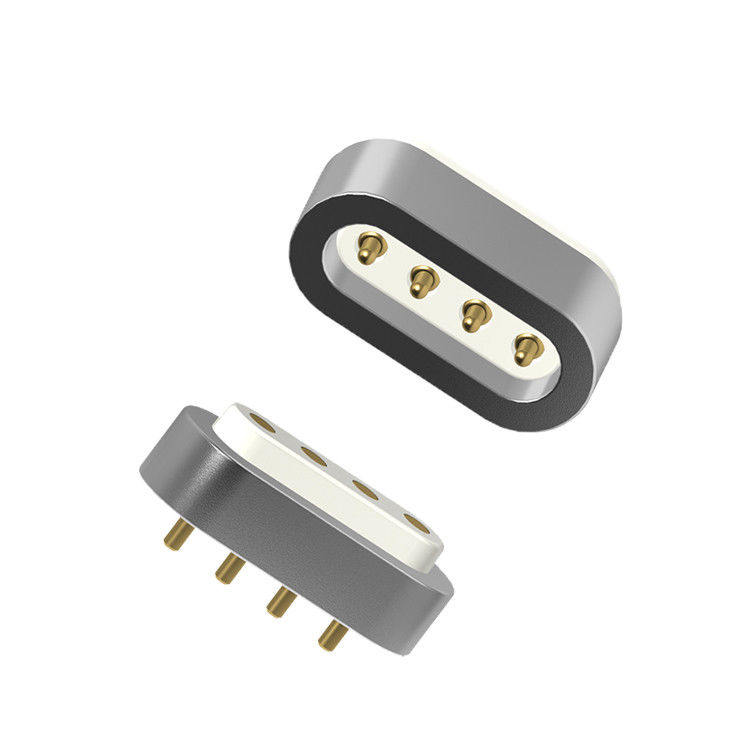

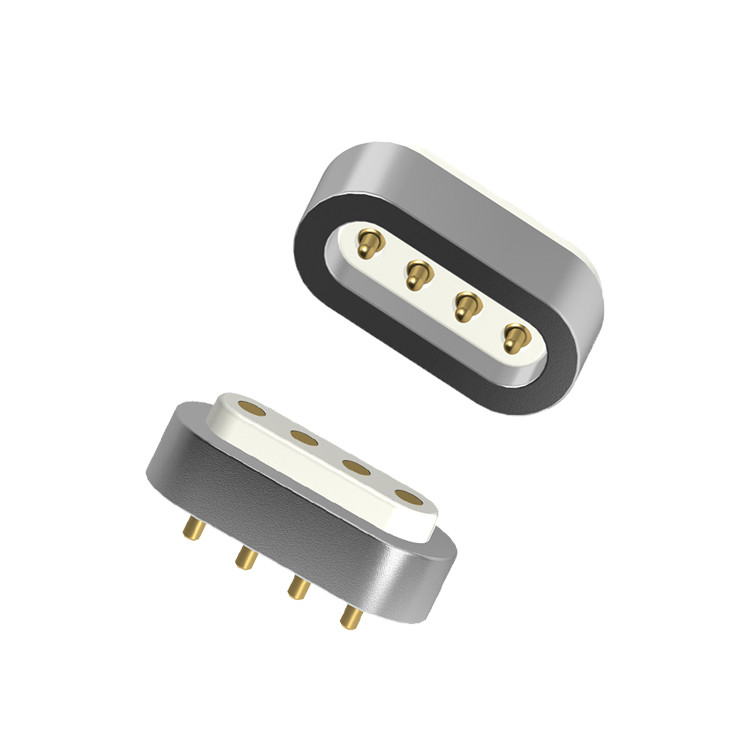

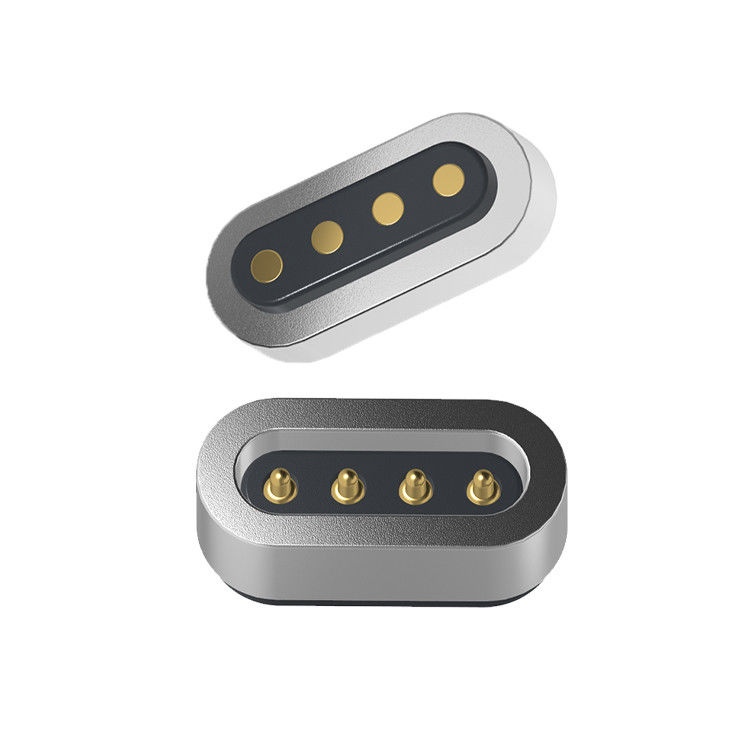

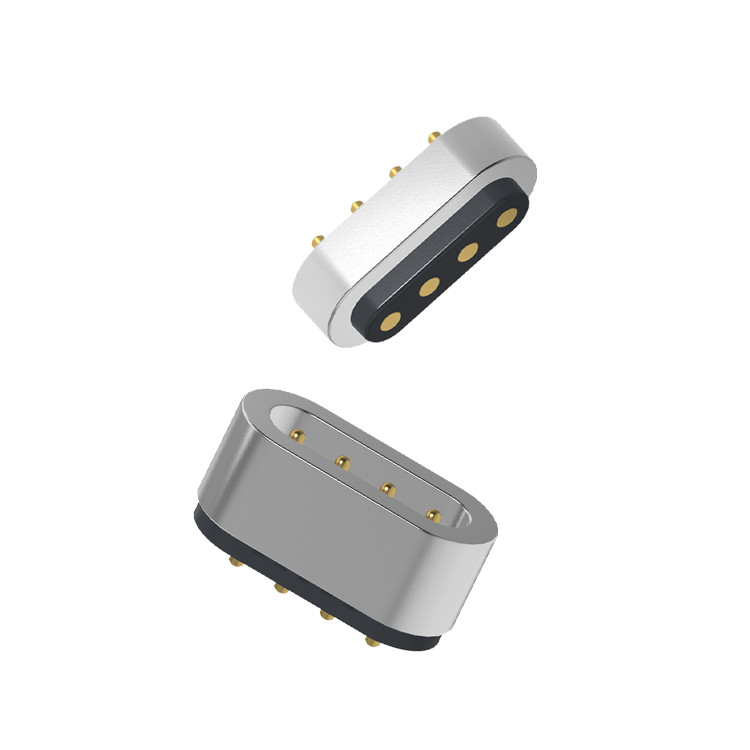

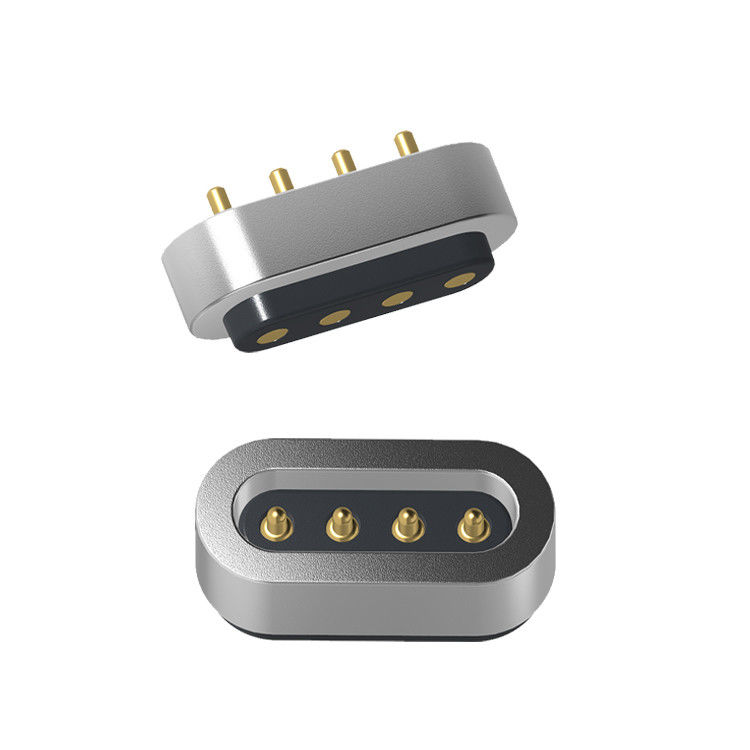

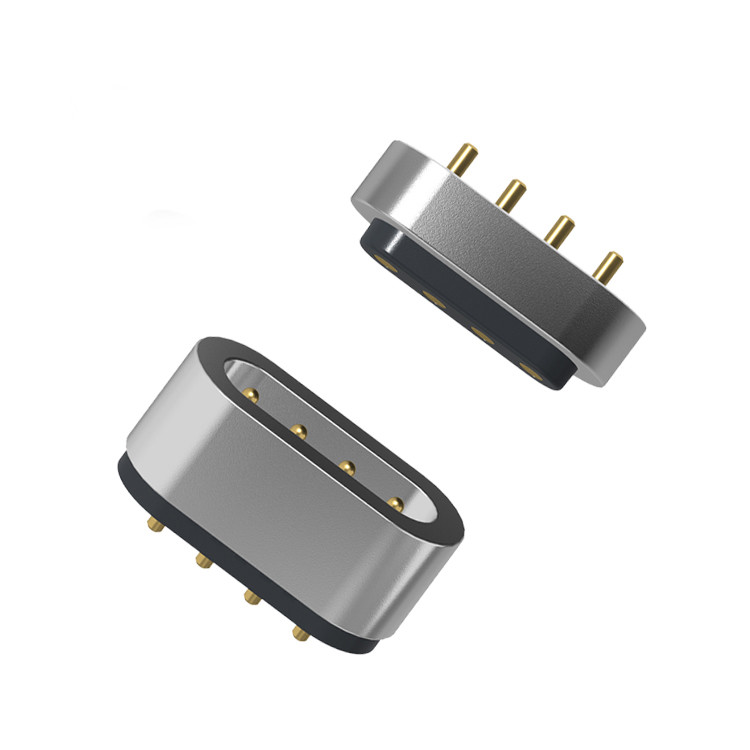

2.0 mm di passo 4 pin-through-hole 1A maschio femmina connettore di alimentazione magnetica N52 magnete.
Union Precision Electronic LIMITED ((UPE) è un produttore professionale di componenti per connettori, compresi POGO PIN, connettore POGO PIN, connettore magnetico, connettore per cavi magnetici,antenna a molla, ditale di molla e varie sonde. è una delle aziende più competitivi nel campo del connettore a molla in Cina. i prodotti sono ampiamente utilizzati in tutti i tipi di comunicazioni,attrezzature mediche, elettronica automobilistica, apparecchiature wireless, smart wear, apparecchiature di prova industriale (come telefoni cellulari, televisori, tablet,Console da gioco e macchine per l'apprendimento) e prodotti periferici per computerI nostri prodotti sono principalmente esportati in Europa, Stati Uniti, Canada, paesi e regioni asiatici sviluppati.
L'investimento della nostra azienda in attrezzature avanzate non è mai stato interrotto, al fine di rispondere meglio alle esigenze della concorrenza del mercato e migliorare costantemente la qualità dei prodotti.
Meccanica:
- Forza di contatto: 40 g ± 20 g alla cicogna da 0,8 mm
- Esame di durata: 10.000 cicli
Altri:
- tensione nominale:DC 12V; tensione nominale: 1A Max.
- Resistenza di contatto della spilla di molla: 50 milliohm Max.
Prestazioni ambientali:
-Temperatura di funzionamento: -25°C a +80°C
- Spruzzo di sale: 24 ore.
Materiali:
Pogo Pin: ottone C6801, rivestimento: oro (Au) 0,5 μm
Femminile: in ottone con placcaggio Au 0,125um
Alloggiamento: nero PA66 UL94V-0
Magnete: N52 NdFeB Plating Ni Cu Ni
Foglio di isolamento: adesivo Maillard 0,05 mmt
Conformità RoHS e REACH:
RoHS (Restriction of Hazardous Substances): garantisce che i materiali siano privi di sostanze soggette a restrizioni come piombo, cadmio, mercurio, ecc.
REACH (Registrazione, valutazione, autorizzazione delle sostanze chimiche): conferma che tutte le sostanze chimiche sono registrate e sicure da usare nell'UE.
Attuazione: tutti i materiali (rasoio, placcaggio oro, alloggiamento HTN, PVC, magneti) e i loro rivestimenti devono essere verificati per la conformità mediante dichiarazioni di materiali o test di laboratorio.
Test di circuito corto e aperto al 100%:
Requisito di produzione: ogni unità è sottoposta a verifica elettrica:
Prova di cortocircuito: conferma che non ci sono connessioni indesiderate tra i perni
Prova in circuito aperto: verifica la continuità in tutti i percorsi di segnale/potenza previsti
Metodo di prova: in genere eseguito con apparecchiature di prova automatizzate durante il montaggio finale
Assicurazione della qualità: elimina il rischio che le unità mal cablate o difettose raggiungano i clienti
Parametro dei connettori per cavi magnetici a 4 pin maschio e femmina:
|
Nome
|
Collegamento magnetico
|
|
Tipo
|
Maschio e femmina
|
|
Pin
|
4 pin
|
|
Colore
|
Argioli
|
|
Pogo pin
|
Messini C6801, placcaggio: oro (Au) 0,5 μm
|
|
Parti giratorie
|
Acciaio a caldo
|
|
Magnete
|
N52 NdFeB rivestimento Ni Cu Ni
|
|
Abitazione
|
Nero PA66 UL94V-0
|
|
Forza di molla
|
40g±20g, a zero.8- Una cicogna che lavora.
|
|
Vita meccanica
|
10000 cicli Min..
|
|
Corrente
|
1.0AMax
|
|
Voltaggio
|
12V di corrente continua
|
|
Resistenza al contatto
|
50mΩ Max (PIN).
|
|
Temperatura di funzionamento
|
-25°C a +80°C
|
|
Prova con spruzzo di sale
|
24 ore
|
|
Certificazione
|
Prodotto conforme alla normativa ROHS o REACH
|
|
Esame
|
Prova aperta e breve al 100%
|
Disegno tecnico del connettore magnetico maschile a 4 pin
Disegno tecnico del connettore magnetico femminile a 4 pin
Disposizione raccomandata del pcb:
Tolleranza di sistemazione: ± 0,05 mm
Vantaggi del connettore magnetico:
●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;
●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;
●Tempo di vita: fino a 100.000-200.000 cicli;
●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);
●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;
●L'aspetto del connettore magnetico può essere adattato in base alla progettazione del dispositivo di applicazione del cliente;
●progettazione della struttura anti-cortocircuito del prodotto e sicurezza;
● realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3
Applicazione di prodotti per connettori magnetici:
Perché collaborare con UPE?
1.Personalizzazione di precisione
●Disegni su misura per la discesa, la corrente, il rivestimento (oro/nickel) e i materiali di alloggiamento per soddisfare le esigenze esatte dell'applicazione.
2- Capacità di produzione avanzata
●Investimento continuo in attrezzature all'avanguardia per garantire qualità ed efficienza all'avanguardia.
●Rapid prototyping (campioni in pochi giorni) e produzione scalabile.
3.Standardi di qualità globali
●Processi di controllo della qualità rigorosi (100% di test per la conduttività, la durata e la durata).
●Conformità a RoHS, IPC e certificazioni specifiche per il cliente.
4.Raggiunta mondiale
●Prodotti esportati in Europa, Nord America e Asia, fidati da marchi di alto livello.
5.Eccellenza competitiva
●Controllo ottimizzato dei costi senza compromettere la qualità
Come ordinare il connettore del cavo magnetico
* Identificare i propri requisiti ((Tipo di connettore, quantità richiesta, requisiti personalizzati, specifiche tecniche)
*Negoziazione dei prezzi e delle condizioni (potrebbero essere applicati sconti di massa).
*Confermare i dettagli dell'ordine (tipo di connettore, quantità, personalizzazione).
*Fate il pagamento (via PayPal, bonifico bancario o altri metodi sicuri).
*Controllo di qualità e spedizione
- Traccia la spedizione.
* Ispezionare il prodotto all'arrivo per garantire la qualità.
Termine di pagamento:T/T, 50% di deposito, 50% di saldo
Metodo di pagamento:T/T,PayPal,OCBC
Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi
Tempo di produzione:10-15 Giorno lavorativo
Prodotto per:America,Europa,Asia,Sudafrica
Termine commerciale:Dati di riferimento
Trasporto merci:Aereo, marittimo, espresso
Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
