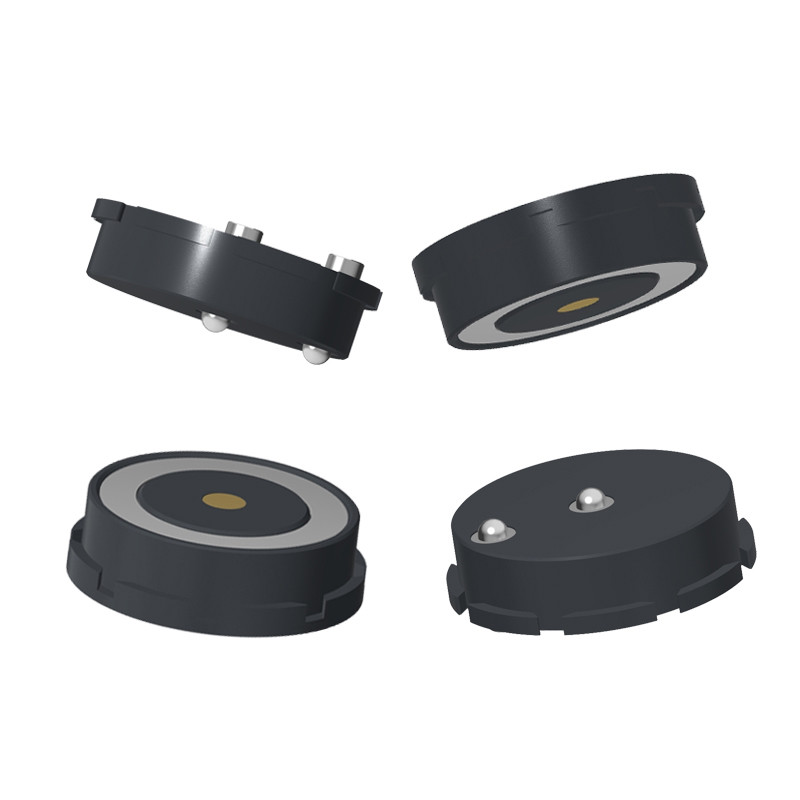

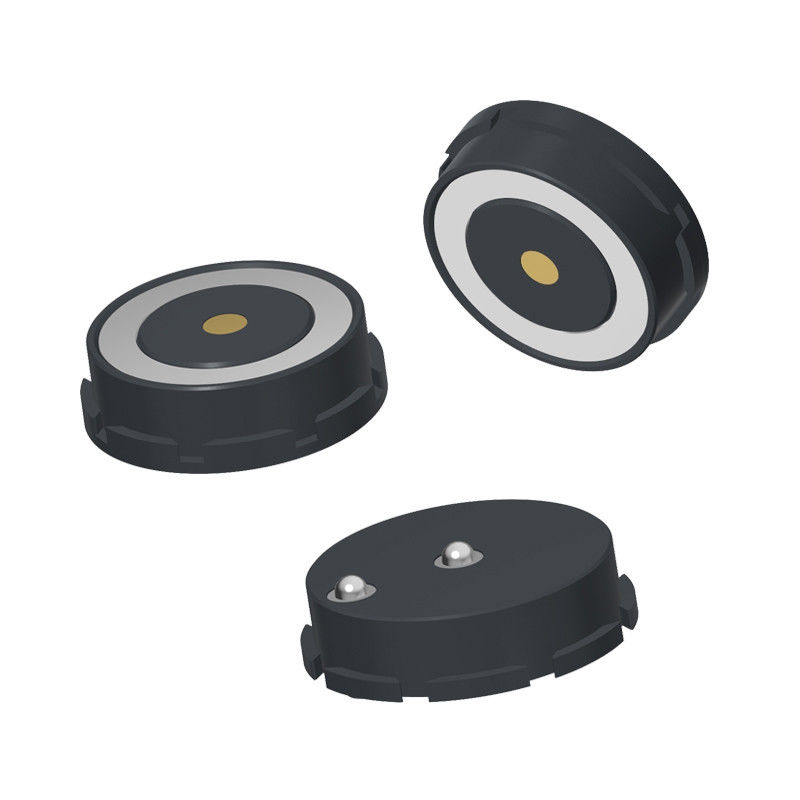

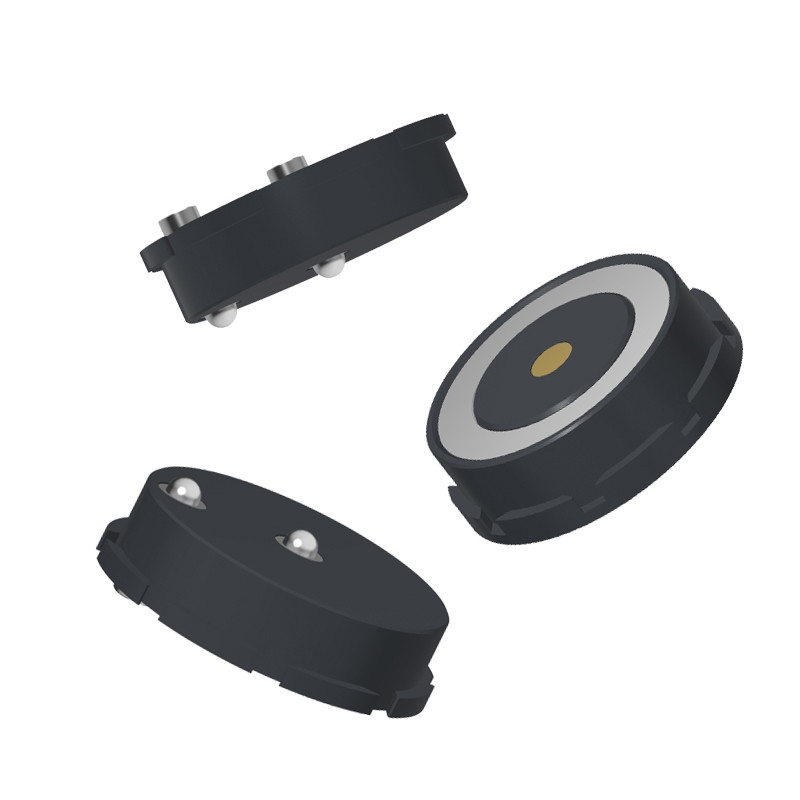

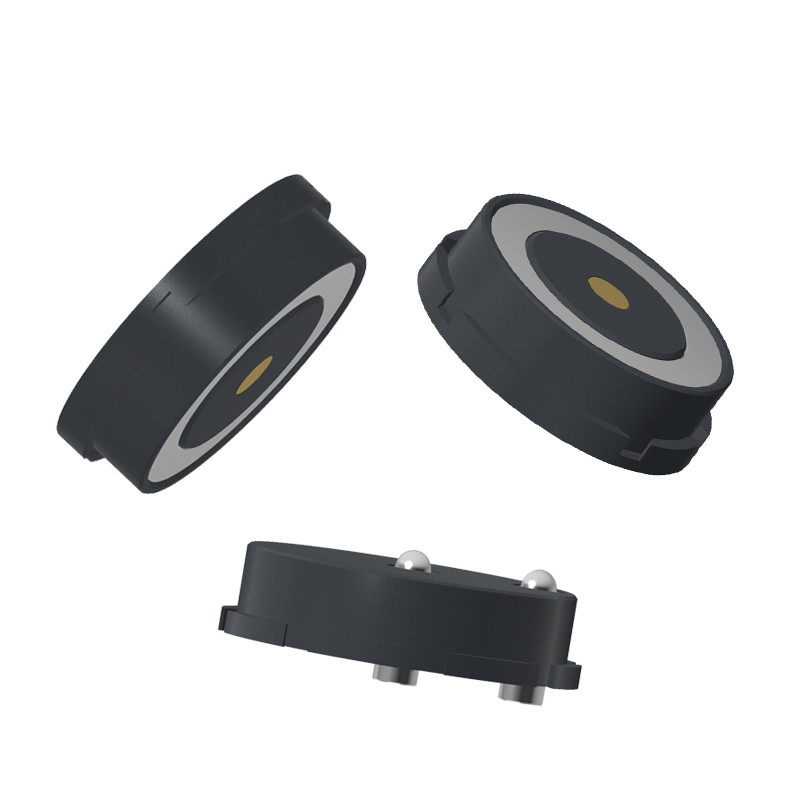

10A Corrente Circolare 2-Pin Magnetico Pogo Pin connettore che Rating Of Temperatura 260°C

10Un connettore magnetico a 2 pin a corrente circolare a pogo pin con temperatura nominale di 260°C.

Collegamento magnetico Conformità e garanzia della qualità
✅Materiali conformi alle norme RoHS e REACH
Tutti i materiali utilizzati nei nostri connettori magnetici sono pienamente conformi a RoHS (Restriction of Hazardous Substances) e REACH (Registration, Evaluation, Authorization,Il regolamento (CE) n., garantendo la sicurezza ambientale e il rispetto delle normative.

✅Testato a circuito aperto e corto al 100%
Ogni unità è sottoposta a rigorosi test elettrici, compresi i test di cortocircuito e di circuito aperto al 100%, garantendo prestazioni e durata affidabili.

Collegamento magnetico Composizione del materiale
1Pogo Pin.
Materiale di base: ottone C6801

Placcaggio: Platino (Pt) 0,25 μm

2. Parti giratorie
Materiale: ottone C6801

Placcaggio: Platino (Pt) 0,25 μm

3. alloggi
Materiale: HTN (nylon ad alta temperatura)

Colore: Nero

Classificazione di infiammabilità: UL94 V-0 (autoestinguente)

4. Magnete
Grado: N52 NdFeB (Boro di ferro di neodimio ∼ Alta resistenza)

Rivestimento: Ni-Cu-Ni (tripli strati di nichel-rame-nichel per la resistenza alla corrosione)

5. Conchiglia metallica
Materiale: ottone C3602 (ottone a lavorazione libera)

Rivestimento: nichel (Ni) per durabilità e resistenza all'ossidazione

Collegamento magnetico Specificativi tecnici

- Proprietà meccaniche
Forza di contatto:

160 g ± 20 g a corsa di lavoro di 1,2 mm (pressione di accoppiamento costante)

Durabilità (test di durata di assorbimento): 50.000 cicli (impegno della spina maschile/femminile)

- Prestazioni elettriche
Tensione nominale: 5V di corrente continua

Corrente nominale: 10A Max

Resistenza di contatto (pin di molla): ≤ 50 mΩ Max (connessione stabile a bassa resistenza)

- Affidabilità ambientale
Tolleranza di temperatura (saldatura/assemblaggio): 260°C (resiste al riscaldamento da reflusso)

Intervallo di temperatura di funzionamento: da -25°C a +60°C (adatta a condizioni difficili)

Resistenza alla corrosione (prova con spruzzo di sale): 24 ore (conforme alla norma IEC 60068-2-11)

- Riassunto della conformità e dei test
Meccanica: durata di ciclo di 50K, forza di contatto precisa

Elettrica: bassa resistenza (< 50mΩ), ad alta corrente (10A)

Ambientale: Resiste a temperature estreme, umidità e corrosione

Certificazioni: RoHS & REACH conforme.

Connettori magnetici maschili a 2 pin e parametro del connettore magnetico:

Disegno tecnico del connettore magnetico maschio circolare

Disegno tecnico del connettore magnetico femminile circolare

Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere adattato in base alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura anti-cortocircuito del prodotto e sicurezza;

● realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3

Applicazione di prodotti per connettori magnetici:

Perché UPE dovrebbe essere il vostro partner?

1Esperienza specializzata in connettori magnetici

●Focus R & S: UPE ha una specifica esperienza nei connettori magnetici

●Personalizzazione: UPE può adattare la resistenza del magnete, il rivestimento (oro/nickel per resistenza ≤ 50mΩ) e i materiali di alloggiamento (PBT nero/nylon) alle vostre esigenze.

2. Alta durata e conformità

● 10.000+ cicli garantiti: I loro connettori sono probabilmente sottoposti a rigorosi test per soddisfare le esigenze di durata meccanica.

●Certificazioni: conformi agli standard UL o RoHS ‒ fondamentali per i mercati medici/consumatori.

3. Manifattura competitiva

●Strumenti economicamente vantaggiosi: UPE può offrire MOQ bassi (ad esempio, 1K ¥ 5K unità) con prezzi competitivi per lotti di piccole e medie dimensioni.

● Controllo della qualità: test interni per la resistenza al contatto, la forza di trazione e il carico corrente per garantire l'affidabilità.

4. Rapido prototipo e supporto

●Campioni 3D in giorni: prototipazione rapida per controlli di adattamento/funzione

●Supporto tecnico: assistenza per l'ottimizzazione del pinout, la schermatura EMI o l'impermeabilizzazione (IP68).

Come effettuare l'ordine del connettore del cavo magnetico con UPE

1Presentate le vostre richieste

Contatta il nostro team di vendita tramite:

Email: [Union@upetech.net]

Telefono: [+86 13434524996]

Modulo online: [www.pogopinsconnector.com]

Fornire dettagli:

✔ Applicazione (ad esempio, medicina, automotive, elettronica di consumo)

✔ Tipo di connettore (ad esempio, pin magnetico, cavo di ricarica)

✔ Specifiche (tensione, corrente, dimensioni, resistenza all'acqua, ecc.)

✔ Quantità e tempo di consegna

2. Ottenere una soluzione personalizzata (se necessario)

I nostri ingegneri esamineranno le vostre esigenze e proporranno un progetto personalizzato (se necessario).

Condivideremo modelli 3D, campioni o disegni tecnici per l'approvazione.

Termine di pagamento:

50% di deposito (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

50% di saldo (pagato prima della spedizione): garantisce il controllo della qualità e l'impegno di entrambe le parti.

Metodo di pagamento:

T/T (trasferimento bancario),PayPal,OCBC Bank

Raccomandazione:

Usare PayPal per i campioni (più sicuro).

Utilizzare T/T per gli ordini in blocco (tariffe inferiori).

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Trasporti marittimi
