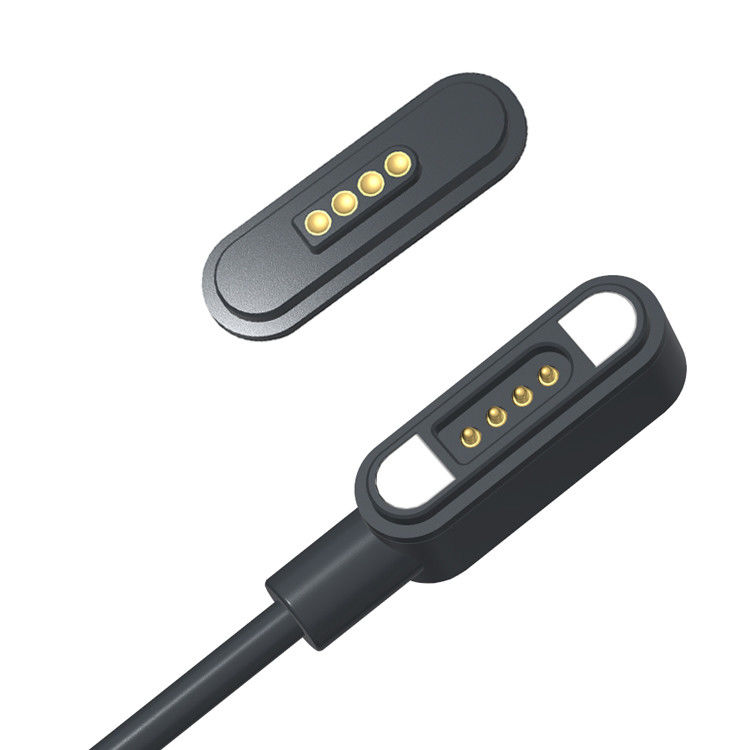

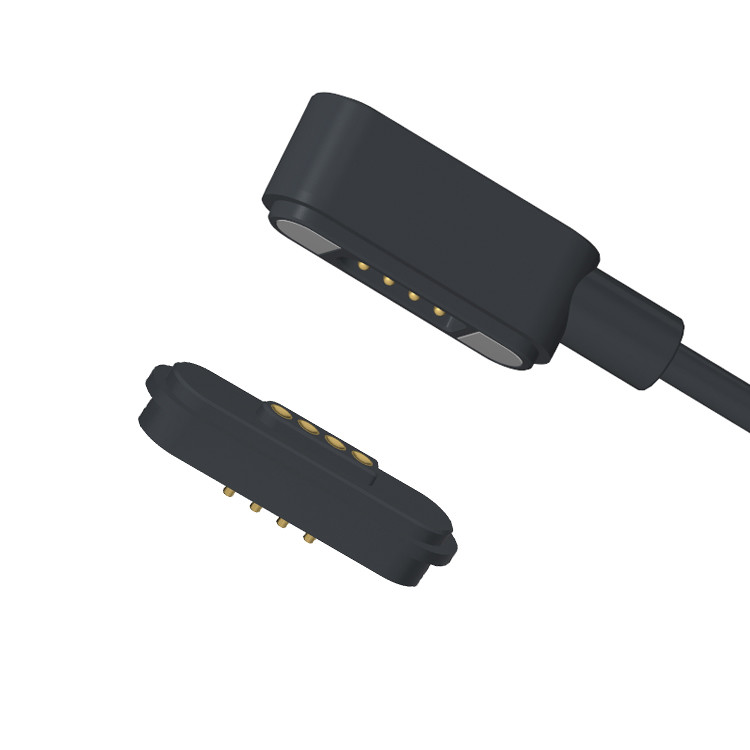

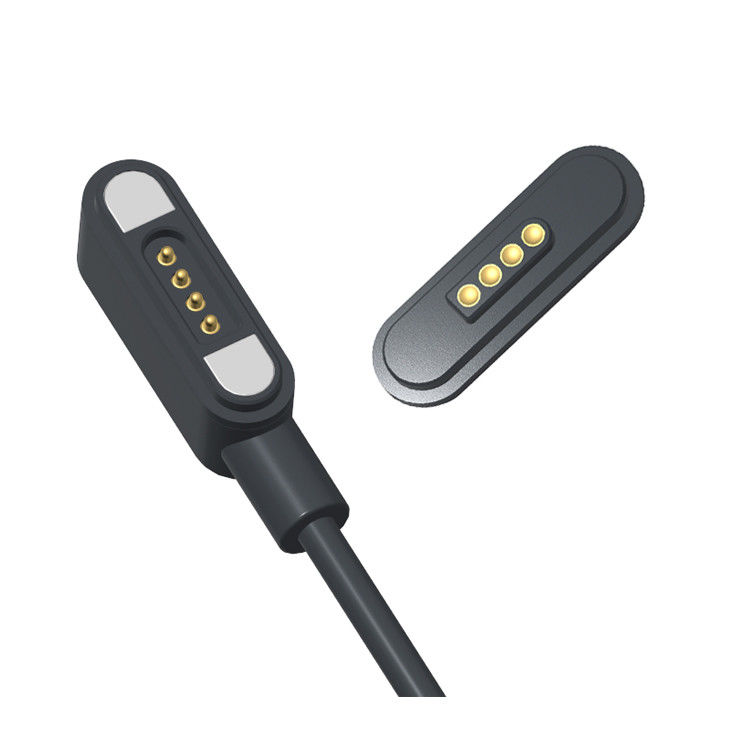

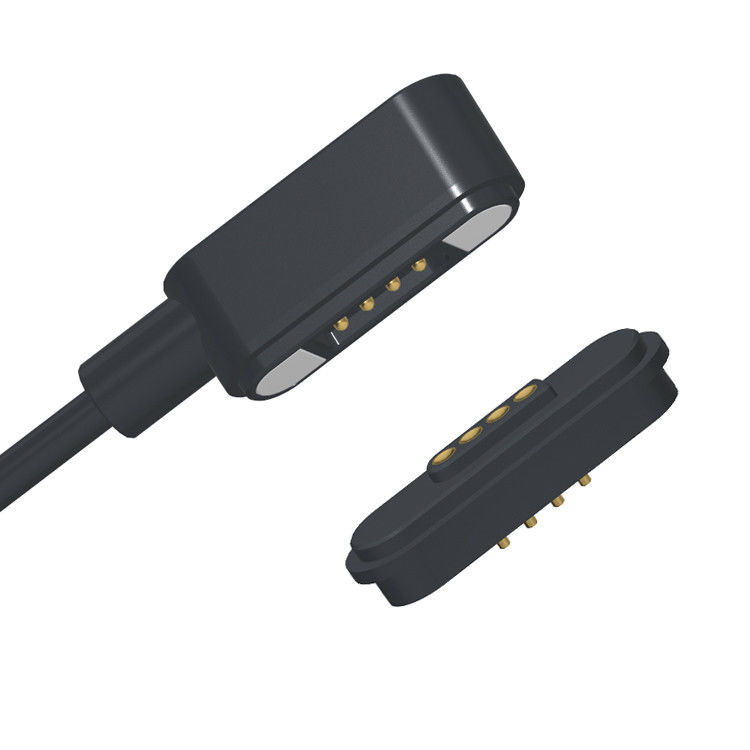

Collegatori di cavi magnetici maschili e femminili a 4 pin per prodotti per la casa con cavi TPE

4Pin Maschio e femmina connettore per cavi magnetici per prodotti domestici con cavo TPE.

UPE è un produttore professionale di connettori e cavi magnetici.

UPE è un'azienda leader nella progettazione e produzione di connettori magnetici ad alte prestazioni e connettori per cavi magnetici, che offre soluzioni innovative, affidabili,e soluzioni di connettività personalizzabili per una vasta gamma di settori.

Per garantire la durata meccanica di contatto della spilla pogo, non comprimerla MAI oltre la corsa di lavoro definita specificata nel disegno.che porta a prestazioni ridotte o a guasti.

Materiali:

Collegamento magnetico: Collegamento magnetico maschile

Formaggio interno: PE trasparente

Sopra stampaggio: TPE nero

Cavo:OD3.5 4C 28AWG 2C 22AWG TPE nero

CableTie: nero PVC Metallel labbra

Collegamento USB: Collegamento USB maschio

Abitazione:Nero HTN UL94V-0

Pogo Pin: ottone C6801 Plattatura Au 0,125um
Femminile: ottone C6801 Plattatura Au 0,125um
Magnete: N52 NdFeB Plating Ni Cu Ni

Alloggiamento HTN (UL94V-0): adatto a ambienti ad alta temperatura e soddisfa le norme di sicurezza in materia di infiammabilità.

Pini in ottone C6801: Buona lavorabilità e conduttività; placcatura in oro migliora la durata e la resistenza al contatto.

Magnete N52 con rivestimento Ni-Cu-Ni: Alta resistenza magnetica (N52 è il grado commerciale più forte) con rivestimento resistente alla corrosione.

Mecanical:

Forza di contatto: 80g±20g alla cicogna da lavoro da 1,0 mm

Storca piena: 1,1 mm

Adsorbimento maschile e femminile Prova di durata: 10.000 cicli

Altri:

tensione nominale:DC12V; tensione nominale: 3AMax.

Resistenza di contatto della spilla di molla: 50 milliohm Max.

Prestazioni ambientali:

Temperatura di funzionamento: da -25°C a +80°C

Prova ambientale: spruzzo di sale 24 ore

Parametro dei connettori magnetici maschili e dei connettori magnetici femminili a 4 pin:

Disegno tecnico del connettore del cavo magnetico maschio a 4 pin

Disegno tecnico del connettore magnetico femminile a 4 pin

4 pin connettore del cavo magnetico

Vista dell' imballaggio:

Vantaggi del connettore magnetico:

1. Connettività senza sforzo
✔ Adsorbimento automatico ️ Un design intelligente e facile da usare consente connessioni istantanee e sicure con allineamento magnetico.
✔ Protezione contro le cadute ️ Si stacca facilmente dall'interfaccia di ricarica mantenendo i dispositivi stabili, riducendo le cadute accidentali.

2Durabilità senza pari.
✔ Durata di vita prolungata ️ Raggiunto per 100.000 ️ 200.000 cicli, garantendo affidabilità a lungo termine.
✔ IPX8 impermeabile e impermeabile alla polvere

3. Carica e trasferimento dati ad alte prestazioni
✔ Ricarica rapida (5A10A) Supporta la trasmissione ad alta corrente per una rapida consegna di energia.
✔ Trasmissione del segnale ad alta velocità Sostituisce il tradizionale USB 2.0/HDMI 1.3, che consente la trasmissione di segnali video/audio con prestazioni stabili ad alta frequenza.

4. Disegno personalizzabile e sicuro
✔ Flessibilità estetica ️ Aspetto su misura per adattarlo al linguaggio di progettazione del dispositivo.
✔ Anti-cortocircuito e anti-errore ️ Protezione integrata contro l'uso improprio e i guasti elettrici.

Applicazione di prodotti per connettori magnetici:

1.Dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)connessione terminale del filo a banda magnetica

2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audio-visive

3.Aviazione, elettronica aerospaziale, comunicazioni militari

4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni

5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri settori elettronici.)

Perché UPE dovrebbe essere il vostro partner?

✔Qualità superiore- connettori magnetici durevoli e ad alta efficienza per connessioni sicure.
✔Soluzioni personalizzate¢ Progetti su misura per soddisfare specifiche esigenze di applicazione.
✔Tecnologia innovativa L'accoppiamento magnetico avanzato per connessioni facili, sicure e veloci.
✔Ampie applicazioniPerfetto per elettronica di consumo, dispositivi medici, attrezzature industriali e altro ancora.
✔Prestazioni affidabili - Progettato per la longevità e la connettività costante.

Come effettuare l'ordine del connettore del cavo magnetico con UPE

1Presentate le vostre richieste
Fornire dettagli quali:

.Tipo di connettore (alimentazione, dati, ibrido, impermeabile, ecc.)

.Valori nominali di tensione e corrente

.Lunghezza del cavo e specifiche

.Polarità magnetica e preferenze di allineamento

Quantità e tempo di consegna

Requisiti speciali (classificazione IP, schermatura, certificazioni, ecc.)

.Opzione 1: compilare il modulo RFQ (Request for Quote) sul nostro sito web.
.Opzione 2: Invia le specifiche direttamente a:sunion@upetech.net(o il suo contatto designato).

2Ricevi un preventivo personalizzato
Il nostro team di ingegneri esaminerà le vostre richieste.

Forniremo un preventivo competitivo, compreso:Prezzo/Tempo di consegna/Opzioni di prototipazione (se necessario)

3Approvare e confermare l' ordine
Una volta approvato il preventivo, finalizzeremo il programma di progettazione e produzione.

Per i nuovi disegni, possiamo offrire modelli 3D o campioni da testare.

4Produzione e garanzia della qualità
UPE produce il vostro ordine con rigorosi controlli di qualità.

Possiamo fornire rapporti di prova e certificazioni su richiesta.

5. Rapida consegna e supporto
L'ordine viene spedito tramite il metodo logistico preferito (DHL, FedEx, trasporto marittimo, ecc.).

Il nostro team rimane disponibile per il supporto tecnico e gli ordini futuri.

Termine di pagamento:

50% di deposito (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

50% di saldo (pagato prima della spedizione): garantisce il controllo della qualità e l'impegno di entrambe le parti.

Metodo di pagamento:

T/T (trasferimento bancario),PayPal,OCBC Bank

Raccomandazione:

Usare PayPal per i campioni (più sicuro).

Utilizzare T/T per gli ordini in blocco (tariffe inferiori).

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
