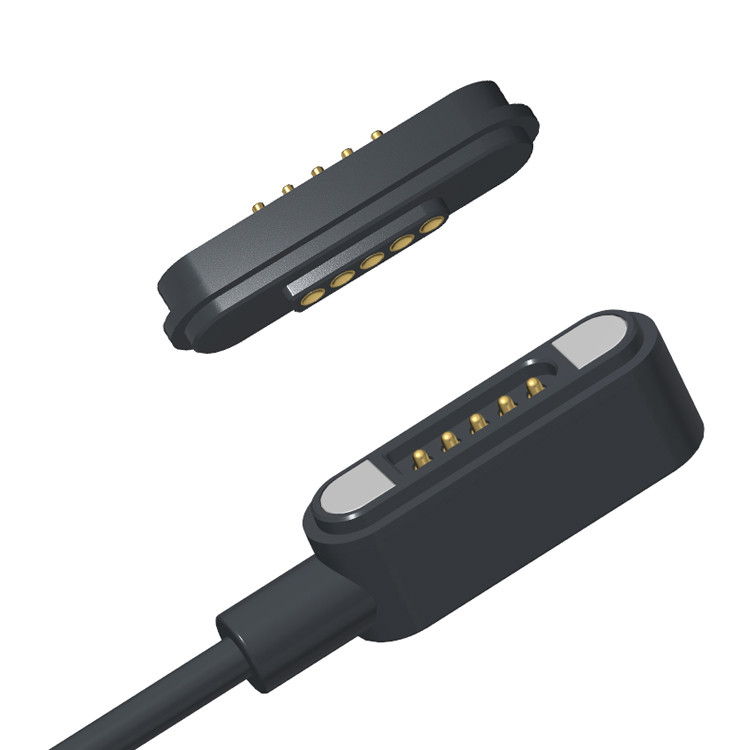

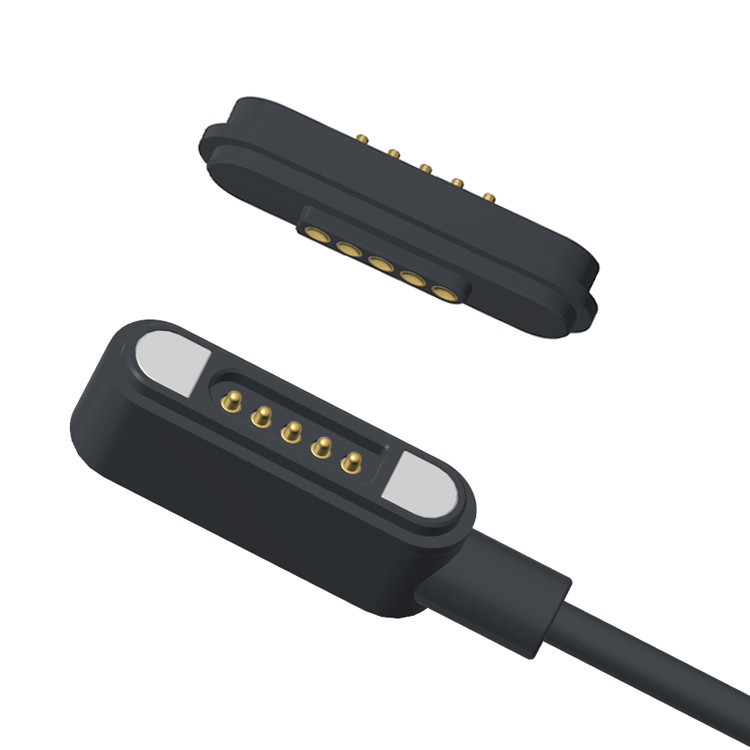

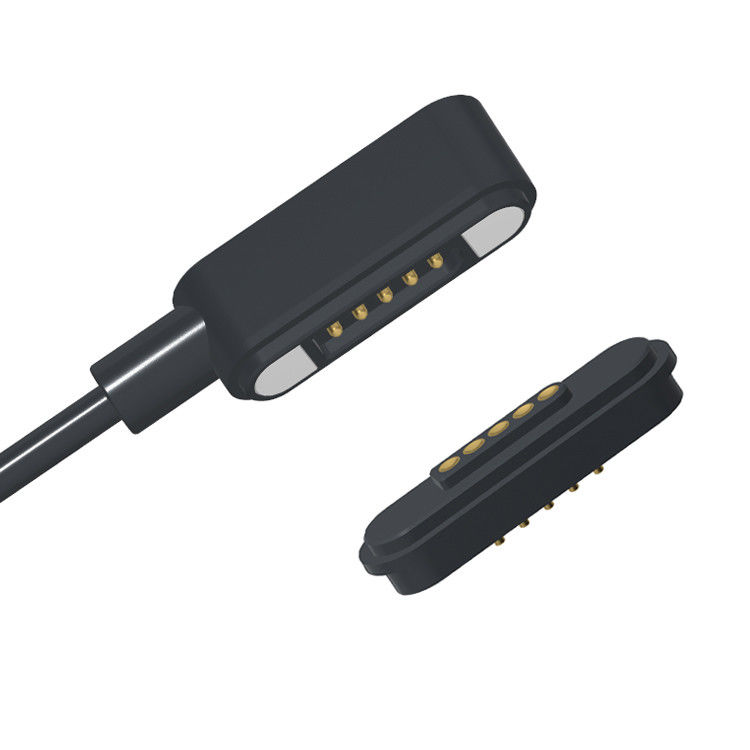

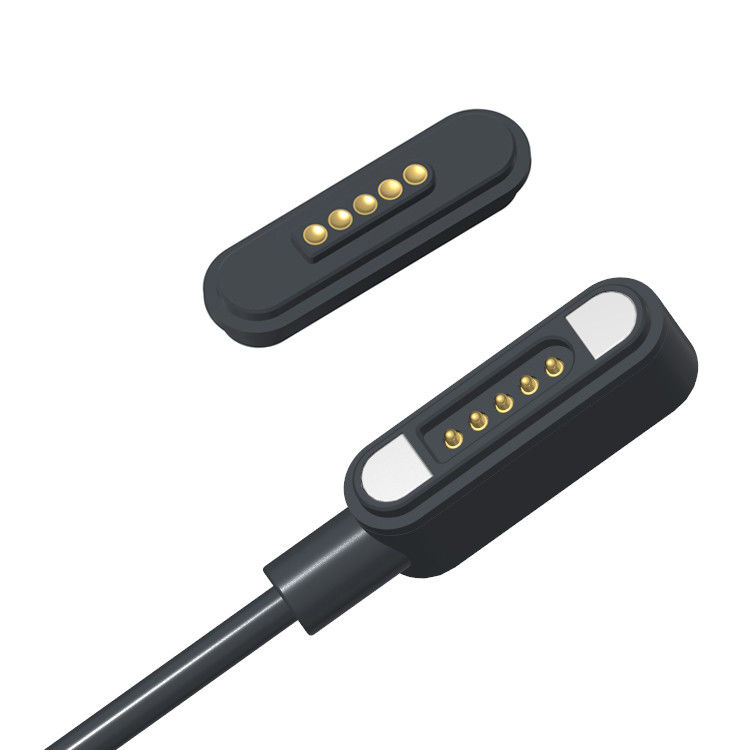

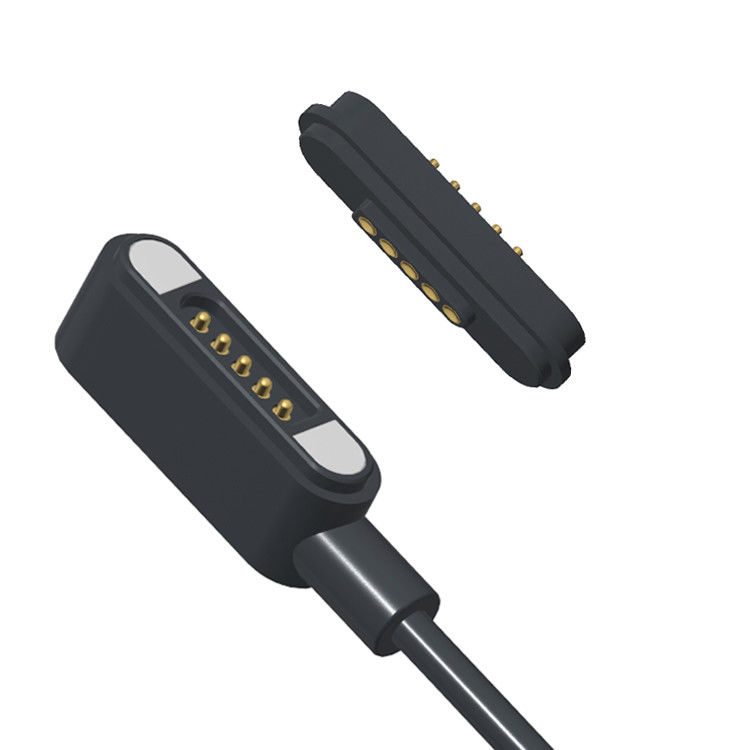

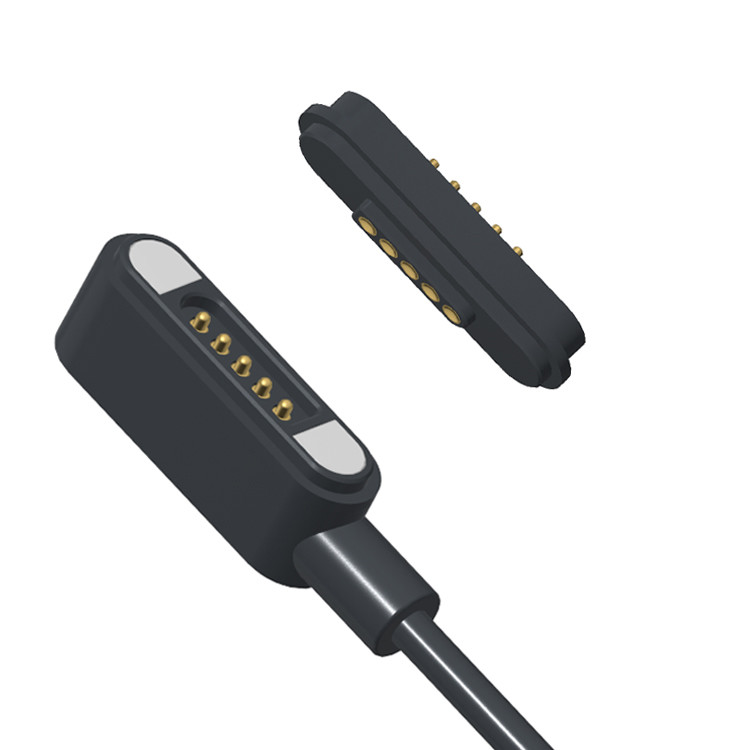

5Pin Custom Rectangle Maschio e femmina connettore a cavo magnetico sul prodotto elettronico

5Pin Custom Rectangle Maschio e femmina connettore a cavo magnetico sul prodotto elettronico.

UPE Produttore professionale di soluzioni per connettori e cavi magnetici

Disegno personalizzato. Prestazioni affidabili. Soluzioni end-to-end.

AlUPE, siamo specializzati nella progettazione e produzione di prodotti di alta qualitàconnesori magnetici- econnesori per cavi magneticiCon il nostro team interno di esperti ingegneri e progettisti, offriamo soluzioni innovative e di precisione per diversi settori,comprese le apparecchiature elettroniche di consumo, dispositivi medici, IoT e applicazioni industriali.

Per garantire la durata meccanica di contatto della spilla pogo, non comprimerla MAI oltre la corsa di lavoro definita specificata nel disegno.che porta a prestazioni ridotte o a guasti.

Materiali:

Collegamento magnetico: Collegamento magnetico maschile

Formaggio interno: PE trasparente

Sopra stampaggio: TPE nero

Cavo:OD3.0 4C 28AWG 2C 22AWG TPE nero

CableTie: nero PVC Metallel labbra

Collegamento USB: Collegamento USB maschio

Abitazione:Nero HTN UL94V-0

Pogo Pin: ottone C6801 Plattatura Au 0,125um
Femminile: ottone C6801 Plattatura Au 0,125um
Magnete: N52 NdFeB Plating Ni Cu Ni

Alloggiamento HTN (UL94V-0): adatto a ambienti ad alta temperatura e soddisfa le norme di sicurezza in materia di infiammabilità.

Pini in ottone C6801: Buona lavorabilità e conduttività; placcatura in oro migliora la durata e la resistenza al contatto.

Magnete N52 con rivestimento Ni-Cu-Ni: Alta resistenza magnetica (N52 è il grado commerciale più forte) con rivestimento resistente alla corrosione.

Mecanical:

Forza di contatto: 80g±20g alla cicogna da lavoro da 1,0 mm

Storca piena: 1,1 mm

Adsorbimento maschile e femminile Prova di durata: 10.000 cicli

Prova di capacità di assorbimento:L'assorbimento di ancestrale di attracco è di 800g±20%

Altri:

tensione nominale:DC12V; tensione nominale: 3AMax.

Resistenza di contatto della spilla di molla: 50 milliohm Max.

Prestazioni ambientali:

Temperatura di funzionamento: da -25°C a +80°C

Prova ambientale: spruzzo di sale 24 ore

Parametro dei connettori maschili e femminili per cavi magnetici a 5 pin:

Disegno tecnico del connettore del cavo magnetico maschile a 5 pin

Disegno tecnico del connettore magnetico femminile a 5 pin

5Pin Cable Magnetic Connector Nodo di connessione

Vista dell' imballaggio:

Vantaggi del connettore magnetico:

1. Connettività senza sforzo
✔ Adsorbimento automatico ️ Un design intelligente e facile da usare consente connessioni istantanee e sicure con allineamento magnetico.
✔ Protezione contro le cadute ️ Si stacca facilmente dall'interfaccia di ricarica mantenendo i dispositivi stabili, riducendo le cadute accidentali.

2Durabilità senza pari.
✔ Durata di vita prolungata ️ Raggiunto per 100.000 ️ 200.000 cicli, garantendo affidabilità a lungo termine.
✔ IPX8 impermeabile e impermeabile alla polvere

3. Carica e trasferimento dati ad alte prestazioni
✔ Ricarica rapida (5A10A) Supporta la trasmissione ad alta corrente per una rapida consegna di energia.
✔ Trasmissione del segnale ad alta velocità Sostituisce il tradizionale USB 2.0/HDMI 1.3, che consente la trasmissione di segnali video/audio con prestazioni stabili ad alta frequenza.

4. Disegno personalizzabile e sicuro
✔ Flessibilità estetica ️ Aspetto su misura per adattarlo al linguaggio di progettazione del dispositivo.
✔ Anti-cortocircuito e anti-errore ️ Protezione integrata contro l'uso improprio e i guasti elettrici.

Applicazione di prodotti per connettori magnetici:

1.Dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)connessione terminale del filo a banda magnetica

2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audio-visive

3.Aviazione, elettronica aerospaziale, comunicazioni militari

4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni

5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri settori elettronici.)

Perché UPE dovrebbe essere il vostro partner?

✔Qualità superiore- connettori magnetici durevoli e ad alta efficienza per connessioni sicure.
✔Soluzioni personalizzate¢ Progetti su misura per soddisfare specifiche esigenze di applicazione.
✔Tecnologia innovativa L'accoppiamento magnetico avanzato per connessioni facili, sicure e veloci.
✔Ampie applicazioniPerfetto per elettronica di consumo, dispositivi medici, attrezzature industriali e altro ancora.
✔Prestazioni affidabili - Progettato per la longevità e la connettività costante.

Come effettuare l'ordine del connettore del cavo magnetico con UPE

1Presentate le vostre richieste
Fornire dettagli quali:

.Tipo di connettore (alimentazione, dati, ibrido, impermeabile, ecc.)

.Valori nominali di tensione e corrente

.Lunghezza del cavo e specifiche

.Polarità magnetica e preferenze di allineamento

Quantità e tempo di consegna

Requisiti speciali (classificazione IP, schermatura, certificazioni, ecc.)

.Opzione 1: compilare il modulo RFQ (Request for Quote) sul nostro sito web.
.Opzione 2: Invia le specifiche direttamente a:sunion@upetech.net(o il suo contatto designato).

2Ricevi un preventivo personalizzato
Il nostro team di ingegneri esaminerà le vostre richieste.

Forniremo un preventivo competitivo, compreso:Prezzo/Tempo di consegna/Opzioni di prototipazione (se necessario)

3Approvare e confermare l' ordine
Una volta approvato il preventivo, finalizzeremo il programma di progettazione e produzione.

Per i nuovi disegni, possiamo offrire modelli 3D o campioni da testare.

4Produzione e garanzia della qualità
UPE produce il vostro ordine con rigorosi controlli di qualità.

Possiamo fornire rapporti di prova e certificazioni su richiesta.

5. Rapida consegna e supporto
L'ordine viene spedito tramite il metodo logistico preferito (DHL, FedEx, trasporto marittimo, ecc.).

Il nostro team rimane disponibile per il supporto tecnico e gli ordini futuri.

Termine di pagamento:

50% di deposito (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

50% di saldo (pagato prima della spedizione): garantisce il controllo della qualità e l'impegno di entrambe le parti.

Metodo di pagamento:

T/T (trasferimento bancario),PayPal,OCBC Bank

Raccomandazione:

Usare PayPal per i campioni (più sicuro).

Utilizzare T/T per gli ordini in blocco (tariffe inferiori).

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
