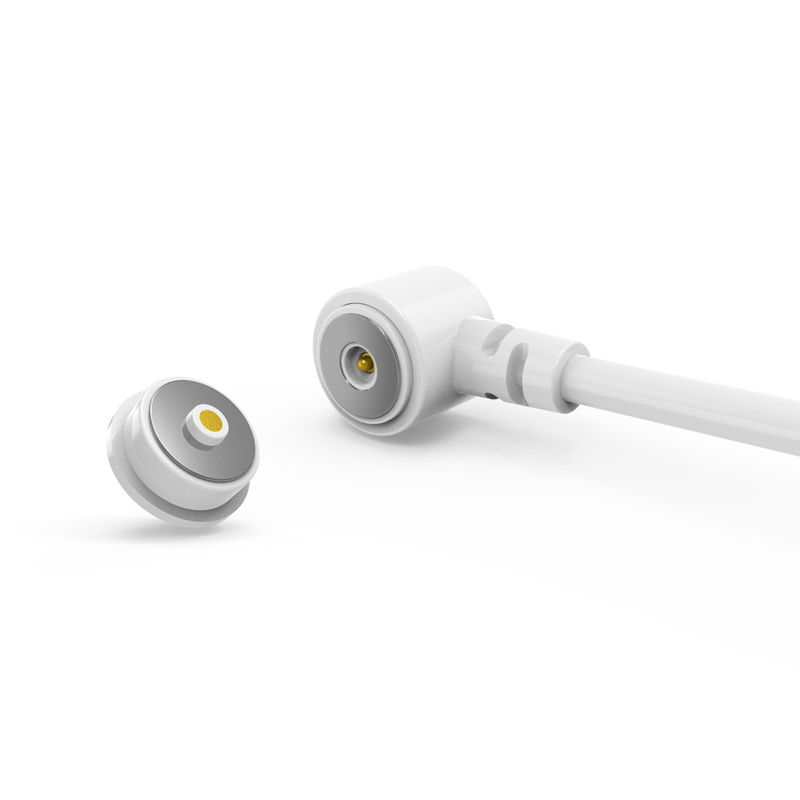

Connettore per cavo magnetico bianco maschio femmina caricatore di alimentazione connettore cavo USB

Collegatore di cavo magnetico bianco caricabatterie maschile femminile con connettore di cavo USB.

UPE è un produttore professionale di connettori magnetici e connettori per cavi magnetici.

Abbiamo i nostri progettisti professionisti per soddisfare qualsiasi delle vostre esigenze e fornire il servizio di personalizzazione dei connettori magnetici.Diversi prodotti e soluzioni di connettori a pin di pogo magnetici possono essere progettati in base alle diverse esigenze del cliente.

Abbiamo aderito alla continua innovazione tecnologica e ai prodotti di alta qualità come nucleo dello sviluppo dell'azienda,un team tecnico professionale ed esperto con più di 15 anni di esperienza nel settore dei connettori pertinenti.UPE ha molti anni di esperienza lavorativa nello sviluppo e nella fabbricazione di prodotti.può anche fornire ai clienti un supporto tecnico come lo sviluppo sincrono.

L'area dell'impianto di produzione è rigorosamente applicata in conformità con lo standard 7S e l'officina priva di polvere è utilizzata per le operazioni di produzione e l'ambiente di lavoro è pulito e ordinato.Implementiamo rigorosamente il controllo della qualità in conformità con gli standard del sistema di gestione della qualità ISO90001.

I prodotti sono principalmente venduti in Europa, Stati Uniti, Canada, Australia e paesi e regioni sviluppati in Asia.

Attenzione:

1. Magneti NdFeB permanenti:
I nostri prodotti utilizzano magneti di Neodimio Ferro Borone (NdFeB) di alta qualità, che forniscono una forza magnetica permanente in condizioni di funzionamento normali.
Nota: le proprietà magnetiche possono degradarsi nelle seguenti condizioni:

Esposizione superiore alla temperatura Curie specifica del materiale

Danni fisici o compromessi strutturali

Opposizione costante da poli magnetici

2Interferenze del campo magnetico:
I campi magnetici inerenti possono influenzare l'elettronica sensibile nelle vicinanze.

Mantenimento di un'adeguata distanza dai dispositivi sensibili

Implementazione di schermature magnetiche nei casi critici

Consultare il nostro team di ingegneri per una guida all'integrazione

connessione per cavo magnetico maschile:

1Materiali e costruzione (premium e durevole):

Pogo Pins: Core in ottone con rivestimento di fascia alta (60 ~ 100 μ "Ni sotto 5 μ" Au) che garantisce una resistenza alla corrosione superiore, bassa resistenza al contatto e affidabilità a lungo termine.

Cassa: bianco LCP+30%GF UL94 V-0

Magnete: NdFeB N52 (Ni-plated) ️ Forza magnetica leader nel settore (grado N52) per un accoppiamento sicuro con protezione dalla corrosione.

Cable & Jackets:

Cavo: OD 3.0 mm, 2-core (43x0.08 mm fili di rame in scatola).

Cappottole con connettore e filo: TPE 90A bianco ️ flessibile, resistente all'abrasione e esteticamente coerente.

2Performance meccaniche (precisione-ingegneria):

Forza di molla: 60 g ± 10 g @ 0,4 mm di corsa di lavoro Optimizato per una pressione di contatto stabile e un facile accoppiamento.

Corso: percorso completo 0,6 mm (corso di lavoro 1,0 mm).

Durata di vita: più di 10.000 cicli

3. Affidabilità elettrica (testata e certificata):

Classificazione: 12V / 2A Adatto per la trasmissione di dati/potenza a bassa potenza (ad esempio, dispositivi indossabili, dispositivi IoT).

Resistenza di contatto: ≤ 50mΩ per pin (assicurando un minimo calo di tensione).

Prova: 100% di circuito aperto/corto circuito testato + spruzzo di sale 48H (validazione della resistenza alla corrosione).

Conformità: ROHS/REACH  Sicuro dal punto di vista ambientale per i mercati mondiali.

connessione magnetica femminile:

Componenti e materiali chiave:

1.Pini (contatti elettrici):

Materiale di base: lega di ottone senza piombo C6801 (contenuto di rame superiore al ottone standard, offrendo una migliore conduttività e resistenza alla corrosione).

.Platatura: uguale al maschio - Min 5μ" oro (Au) su 60-100μ" nichel (Ni). Garantisce un'eccellente resistenza alla corrosione e una bassa resistenza al contatto.

2.Costruzione (corpo principale in plastica):

.Materiale: identico al maschio - LCP bianco + 30%GF UL94 V-0

3.Cassa (struttura metallica esterna):

.Materiale: lega di ottone senza piombo C6801.

.Platatura: nichel (Ni). Fornisce protezione dalla corrosione e una finitura coerente. Questa è una differenza strutturale significativa rispetto al connettore maschile.

3Magnete:

.Tipo: identico a NdFeB N52 maschile (grado comune più resistente).

.Copertura: nichel (Ni), essenziale per la protezione da corrosione magnetica.

Specifiche elettriche:

1.Tensione di funzionamento: 12 V di corrente continua (stessa della tensione maschile).

2.Corrente di funzionamento: 3,0 A (differenza critica - superiore a 2 A del maschio).

3.Resistenza di contatto: massimo 50mΩ per pin (stessa specifica del maschio).

4.Cerche: 100% di prova a circuito aperto e a corto circuito (controllo di qualità standard).

Conformità e affidabilità:

Conformità ambientale: esplicitamente conforme a RoHS e REACH.

Resistenza alla corrosione (prova con spruzzo di sale): 48 ore (stessa cosa per il maschio, indicando una buona resistenza ambientale per il rivestimento/i materiali)

Descrizione dell'applicazione del prodotto (non limitata a quanto segue):

1.PCB di saldatura a chiusura;
2.formazione e incapsulamento di fili dopo saldatura;
3.Può essere aggiunto un terminale di trasferimento di tale PCB;
4.Molding stampaggio a iniezione di stampi incorporati;
5I fili possono essere attaccati direttamente.

Parametro dei connettori di cavi magnetici circolari 2Pin:

Disegno tecnico del connettore a cavo circolare 2Pin

Disegno tecnico del connettore magnetico femminile circolare 2Pin

Relayout PCB raccomandato

Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere adattato in base alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura anti-cortocircuito del prodotto e sicurezza;

● realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3

Applicazione dei prodotti:

1.Dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)connessione terminale del filo a banda magnetica

2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audio-visive

3.Aviazione, elettronica aerospaziale, comunicazioni militari

4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni

5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri settori elettronici.)

Perche'ha scelto noi?

1Servizio di personalizzazione professionale

2Capacità di produzione rapida di campioni

3- Sistema di controllo della qualità rigoroso

4. Trasformazione con componenti importati

5- attrezzature di prova ad alta precisione

6Procedure ragionevoli di controllo dei costi

7Norme ambientali dei prodotti

Come ordinare il connettore del cavo magnetico

Primo passo: presentate le vostre richieste
Fornire i seguenti dettagli chiave:

✅Tipo di connettore: ad esempio, solo per la ricarica, dati + alimentazione (USB-C/HDMI), Pogo Pin, ibrido

✅Quantità: volume annuale stimato (ad esempio, 50 K unità/anno)

✅Necessità di personalizzazione:
.Forma/dimensione (es. circolare Ø5 mm, rettangolare)
.Corrente nominale (ad esempio, 8A di ricarica rapida)

.Rating IP (ad esempio, impermeabile IPX8)

.Tipo di segnale (ad esempio, USB 2.0 + alimentazione a 12 V)
Estetica (colore, marchio, finitura superficiale)

✅Specifiche tecniche: tensione di funzionamento, cicli di accoppiamento, intervallo di temperatura di funzionamento

Fase 2: Offerta e accordo
L'UPE fornisce:
.Prezzo unitario (sconti per volume per ordini 5K+)
.Tempo di realizzazione (prototipi + produzione in serie)
Condizioni di pagamento (ad esempio, deposito del 50%, pre-spedizione del 50%)

Finalizzare: MOQ, programma di consegna, imballaggio

Passo 3: conferma dell'ordine e pagamento
Firmare un PO o un accordo formale di ordine

Pagare in modo sicuro tramite:
Trasferimento bancario (SWIFT/TT)
.PayPal
- Lettera di credito (per gli ordini in vrazza)

Fase 4: Produzione e spedizione
✅Prototipi: 5-7 giorni (approvazione del campione prima della produzione in serie)

✅Produzione di massa: 15-20 giorni (scalabilità flessibile)

Spedizione:
.EXW
.Logistica tracciabile (DHL, FedEx, trasporto marittimo)

Fase 5: Assicurazione della qualità
✅Pre-spedizione: UPE fornisce relazioni di controllo qualitativo (test IP, controlli di continuità)

✅Dopo la consegna: ispezionare:
. Precisione dimensionale
.Le prestazioni di segnale/potenza
.Finalizzare la consistenza

Trasporti marittimi

Qualsiasi domanda, si prega di inviare aUnion@upetech.net
