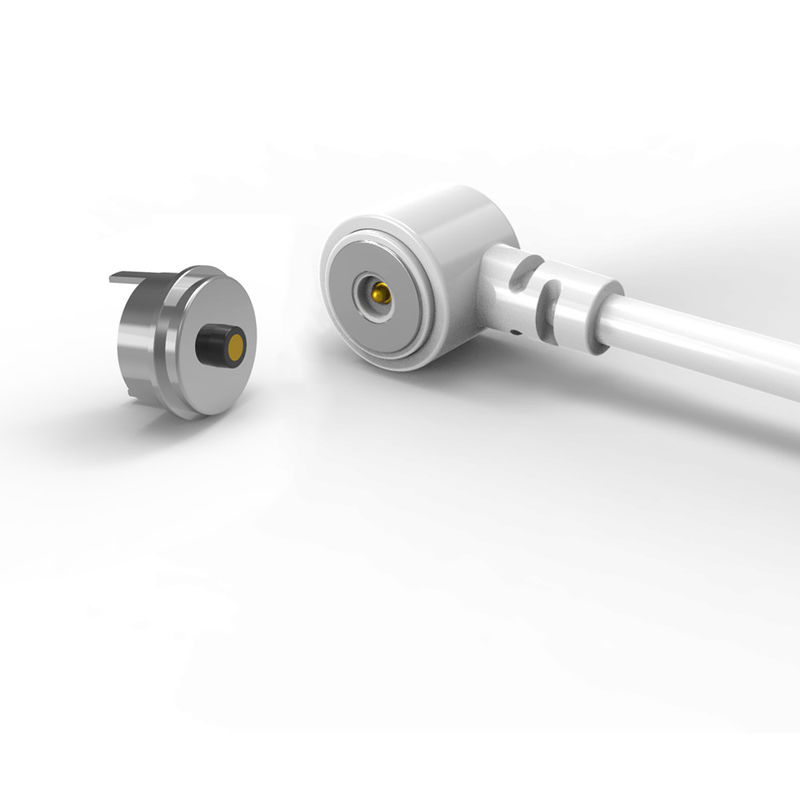

Cavo di ricarica USB magnetico maschile e femminile su misura per tablet

Cavo di ricarica USB magnetico personalizzato per tablet per uomo e donna.

UPE è un produttore professionale di connettori magnetici e connettori per cavi magnetici.

L'azienda UPE, in qualità di produttore globale professionale, offre soluzioni magnetiche dal design unico, progettate per soddisfare le precise esigenze dei clienti. I nostri prodotti presentano un fattore di forma compatto e progettato con precisione. Utilizzando i pin pogo magnetici, garantiscono un'eccellente conduttività elettrica e una resistenza superiore alla corrosione, anche in ambienti difficili.

I prodotti sono venduti principalmente in Europa, Stati Uniti, Canada, Australia e paesi e regioni sviluppati in Asia.

Connettore per cavo magnetico maschio:

...Materiali:
Pin Pogo: Ottone (Plunger&Barrel placcatura 5U" Min Au su 60~100U"Ni);
Alloggiamento: LCP bianco+30%GF UL94 V-0;
Magnete: NdFeB N52 Placcatura Ni;
Cavo:Bianco OD 3.00*2C(TC43*0.08),
Guaina del filo:Bianco TPE 90A .
Guaina del connettore: Bianco TPE 90A..
...Meccanico:
Forza della molla: 60g±10g, a 0,4 mm di corsa di lavoro.
Corsa completa: 0,6 mm.
Durata meccanica: 10000 cicli Min..
...Elettrico:
Tensione: 12 V.
Corrente: 2A.
Resistenza di contatto: 50mΩMax (PIN).
Test 100% aperto e corto.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48 H.

Connettore magnetico femmina:

..Materiali :
PINr: C6801 senza piombo, placcatura 5U" Min Au su 60~100U"Ni;
Alloggiamento: LCP bianco+30%GF UL94 V-0;
Guscio: C6801 senza piombo Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
....Elettrico:
Tensione: 12,0 V.
Corrente: 5,0 A.
Resistenza di contatto: 50mΩMax (PIN).
Test 100% aperto e corto.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48H.
...& Dimensione chiave di ispezione.
… Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1. Saldatura a innesto della scheda PCB;
2. Formatura e incapsulamento dopo la saldatura dei fili;
3. È possibile aggiungere un terminale di trasferimento di quella scheda PCB;
4. Stampaggio a iniezione di stampi incorporabili;
5. I fili possono essere collegati direttamente.

Parametro dei connettori per cavi magnetici a 2 pin circolari:

Disegno tecnico del connettore per cavo magnetico a 2 pin circolari

Disegno tecnico del connettore magnetico femmina a 2 pin circolari

Relayout pcb raccomandato

Vantaggi del connettore magnetico:

●Design umanizzato dell'esperienza di connessione ad adsorbimento automatico;

●Anticaduta umanizzato: è facile da rimuovere dall'interfaccia di ricarica, e non è facile rimuovere il dispositivo;

●Durata: fino a 100.000-200.000 cicli;

●Design impermeabile: l'estremità femmina del dispositivo può essere antipolvere e impermeabile (IPX8);

●Tempo di ricarica rapida: il design del connettore magnetico da 5A-10A resiste alla trasmissione di corrente elevata;

●L'aspetto del connettore magnetico può essere abbinato in base al design del dispositivo applicativo del cliente;

●Design della struttura anti-cortocircuito del prodotto e a prova di errore;

●Realizzare la trasmissione del segnale ad alta frequenza, può sostituire la tradizionale funzione USB2.0 HDMI 1.3 Trasmissione del segnale video e audio

●I connettori femmina e gli adattatori PCB salvaspazio possono realizzare collegamenti di tipo pogo e patch cord SMT DIP

●L'eccellente grado di resistenza alla corrosione (48H-120H) soddisfa i requisiti per l'uso in ambienti difficili

●Eccellenti interfacce espandibili, che possono implementare (segnale di alimentazione, video audio, jack, ecc.)

●I tempi di sviluppo sono brevi, i costi di fabbricazione degli stampi sono bassi ed è adatto per la personalizzazione

Applicazioni dei prodotti:

1.Aerospaziale, dispositivi medici, elettronica di bordo automobilistica, piccoli elettrodomestici, apparecchiature industriali automatizzate, apparecchiature di comunicazione dati, apparecchiature di ispezione industriale, dispositivi wireless, veicoli intelligenti a movimento su rotaia
2: Dispositivi di realtà virtuale (VR), dispositivi per veicoli aerei senza equipaggio, dispositivi robotici intelligenti
3: Prodotti indossabili intelligenti, prodotti di posizionamento intelligenti (smartwatch per bambini, braccialetti intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)
4: Dispositivi per la casa intelligente, dispositivi terminali portatili intelligenti, apparecchiature sanitarie intelligenti, apparecchiature sportive intelligenti per esterni, dispositivi intelligenti per fisioterapia e bellezza
5: Elettronica di consumo, piccoli elettrodomestici (stampanti, smartphone, computer, fotocamere, apparecchiature audiovisive, PDA)

Perché scegliere noi?

1.R & D team capacità di progettazione e sviluppo indipendenti, può essere personalizzato con lo sviluppo del prodotto; hai solo un ID, faremo il resto per te, sviluppo gratuito, tempo di ricerca e sviluppo 3-5 giorni lavorativi.

2.Progetti di prodotti a scelta multipla, rotondi, quadrati, rettangolari, a forma di connessione con l'uso flessibile del modo per ottenere un bell'aspetto, risparmiando spazio, facile da collegare, la forza magnetica può raggiungere da 1N a 30N.

3.Modalità di connessione: magnete a magnete, magnete a lega, magnete a lamiere di ferro e così via, per soddisfare diverse strutture e applicazioni, evitare interferenze del campo magnetico, utilizzare il magnete NdFeB, può mantenere la forza magnetica per sempre.

Come effettuare l'ordine del connettore per cavo magnetico

Fase 1: Invia i tuoi requisiti
Fornisci questi dettagli chiave:

✅Tipo di connettore: ad esempio, solo ricarica, dati+alimentazione (USB-C/HDMI), pin pogo, ibrido

✅Quantità: volume annuale stimato (ad esempio, 50.000 unità/anno)

✅Necessità di personalizzazione:
.Forma/dimensione (ad esempio, circolare Ø5mm, ad angolo retto)
.Valore nominale di corrente (ad esempio, ricarica rapida 8A)

.Grado IP (ad esempio, IPX8 impermeabile)

.Tipo di segnale (ad esempio, USB 2.0 + alimentazione 12V)
Estetica (colore, marchio, finitura superficiale)

✅Specifiche tecniche: tensione di esercizio, cicli di accoppiamento, intervallo di temperatura di esercizio

Fase 2: Preventivo e accordo
UPE fornisce:
.Prezzi unitari (sconti sul volume per ordini superiori a 5K)
.Tempi di consegna (prototipazione + produzione di massa)
.Termini di pagamento (ad esempio, deposito del 50%, 50% prima della spedizione)

Finalizza: MOQ, programma di consegna, imballaggio

Fase 3: Conferma ordine e pagamento
Firma un PO o un accordo di ordine formale

Paga in modo sicuro tramite:
.Bonifico bancario (SWIFT/TT)
.PayPal
.Lettera di credito (per ordini all'ingrosso)

Fase 4: Produzione e spedizione
✅Prototipazione: 5-7 giorni (approvazione del campione prima della produzione di massa)

✅Produzione di massa: 15-20 giorni (ridimensionamento flessibile)

Spedizione:
.EXW
.Logistica tracciabile (DHL, FedEx, trasporto marittimo)

Fase 5: Garanzia di qualità
✅Pre-spedizione: UPE fornisce rapporti QC (test IP, controlli di continuità)

✅Post-consegna: Ispeziona per:
.Accuratezza dimensionale
.Prestazioni del segnale/alimentazione
.Consistenza della finitura
