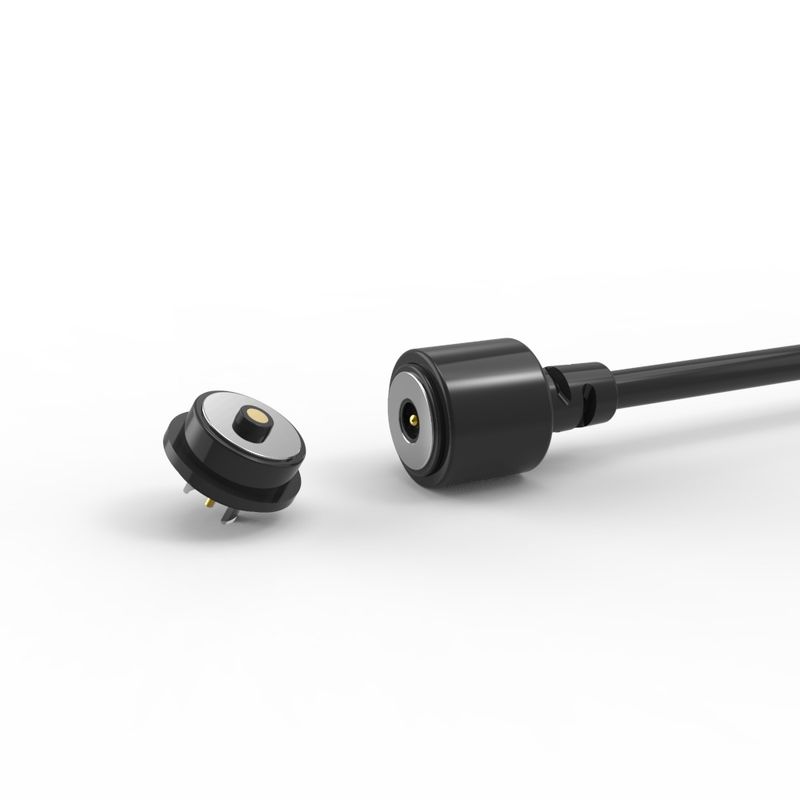

Ricarica veloce connettore a cavo magnetico rotondo con usb per abbigliamento intelligente

Connettore per cavo magnetico rotondo a ricarica rapida con USB  per dispositivi indossabili intelligenti.

Union Precision Electronic Co.,Ltd (UPE)  si impegna a realizzare Pogo Pin, connettori Pogo Pin, connettori magnetici di fascia alta e la progettazione, lo sviluppo, la produzione e la vendita di prodotti di supporto come azienda high-tech.

Aderiamo all'innovazione tecnologica continua e ai prodotti di alta qualità come fulcro dello sviluppo dell'azienda, un team tecnico professionale ed esperto ha più di 15 anni di esperienza nel settore dei connettori. UPE ha molti anni di esperienza lavorativa nello sviluppo e nella produzione di prodotti. UPE garantisce la qualità del prodotto durante la progettazione, lo sviluppo e la produzione del prodotto. Allo stesso tempo, può anche fornire ai clienti supporto tecnico come lo sviluppo sincrono.

I prodotti sono conformi agli standard di protezione ambientale EU ROHS, REACH, HF.

Connettore per cavo magnetico maschio:

...Materiali:
Pogo Pin: Ottone (Placcatura stantuffo e canna 5U" Min Au su 60~100U"Ni);
Alloggiamento: nero HTN+30%GF UL94 V-0;
Magnete: NdFeB N52 Placcatura Ni;
Cavo: nero OD 3.00*2C(TC43*0.08),
Guaina del filo: nero TPE 90A .
Guaina del connettore: nero TPE 90A..
...Meccanico:
Forza della molla: 60g±10g, a 0,4 mm di corsa di lavoro.
Corsa completa: 0,6 mm.
Durata meccanica: 10000 cicli Min..
...Elettrico:
Tensione: 12 V.
Corrente: 2A.
Resistenza di contatto: 50mΩMax (PIN).
Test aperto e corto al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48 H.

Connettore magnetico femmina:

..Materiali :
PINr: C6801 senza piombo, placcatura 5U" Min Au su 60~100U"Ni;
Alloggiamento: nero HTN+30%GF UL94 V-0 ;
Guscio: C6801 senza piombo Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
....Elettrico:
Tensione: 12,0 V.
Corrente: 3,0 A.
Resistenza di contatto: 50mΩMax (PIN).
Test aperto e corto al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48H.
...& Dimensione chiave di ispezione.
… Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1. Saldatura a innesto su scheda PCB;
2. Formatura e incapsulamento dopo la saldatura dei fili;
3. È possibile aggiungere un terminale di trasferimento di quella scheda PCB;
4. Stampaggio a iniezione di stampi incorporabili;
5. I fili possono essere collegati direttamente.

 Attenzione:
1. Il magnete utilizza materiale NdFeB, può mantenere la forza magnetica per sempre (eccetto alta temperatura, rottura, collegamento dello stesso polo)

2. Il magnete esiste interferenza del campo magnetico

3. Può progettare la protezione da cortocircuito

Come funzionano i connettori magnetici?

.Entrambi i lati si collegano magneticamente quando vengono posti in prossimità l'uno dell'altro
.La luce sul retro della spina indica che l'alimentazione sta fluendo
.Quando i lati vengono separati, il flusso di alimentazione si interrompe immediatamente
.Evitano i cortocircuiti poiché i connettori si respingono a vicenda e, se si attraggono, è sulle parti isolate (poiché entrambi i connettori liberano lo stesso polo magnetico)

Parametro dei connettori per cavi magnetici a 2 pin circolari:

Disegno tecnico del connettore magnetico femmina circolare a 2 pin

Relayout pcb raccomandato

Vantaggi del connettore magnetico:

1. Esperienza utente senza sforzo

.Assorbimento automatico: si collega facilmente con una semplice azione "a scatto", senza necessità di allineamento preciso.

.Sicurezza anti-caduta: si stacca in modo pulito sotto tensione (ad esempio, inciampando sul cavo), proteggendo i dispositivi da danni.

2. Durata eccezionale

.Elevata durata del ciclo: valutato per 100.000–200.000 cicli di collegamento/scollegamento, superando di gran lunga i connettori standard.

.Design robusto: la struttura rinforzata resiste allo stress fisico e all'uso frequente.

3. Resistenza ambientale

.Impermeabilizzazione IPX8: la porta lato dispositivo (femmina) resiste all'immersione (ideale per dispositivi indossabili, apparecchiature mediche, dispositivi per esterni).

.Resistenza alla polvere: il design sigillato impedisce l'ingresso di particelle.

4. Erogazione di potenza ad alte prestazioni

.Supporto per la ricarica rapida: gestisce correnti da 5 A a 10 A, consentendo una ricarica rapida per dispositivi che richiedono molta energia.

.Bassa resistenza: ottimizzato per un'efficiente trasmissione ad alta corrente con una perdita di energia minima.

5. Flessibilità di progettazione

.Estetica personalizzabile: forma, colore e marchio su misura per abbinare i dispositivi host (ad esempio, dispositivi indossabili, gadget IoT).

.Adattabilità del fattore di forma: può essere progettato per profili ultrasottili o custodie specializzate.

6. Maggiore sicurezza

.Anti-cortocircuito: protezione integrata contro i cortocircuiti accidentali durante il collegamento/disallineamento.

.Polarità a prova di errore: il design fisico impedisce l'inserimento errato (protezione dall'inversione di polarità).

7. Funzionalità avanzate del segnale

.Dati ad alta velocità: supporta USB 2.0, HDMI 1.3, segnali audio/video, sostituendo le porte tradizionali senza compromettere la funzionalità.

.Integrità del segnale: mantiene una trasmissione stabile per video/audio anche con frequenti disconnessioni.

Le aree di applicazione del prodotto sono:

1. Dispositivi indossabili (smartwatch, localizzatore per animali domestici, braccialetto intelligente) carica/cavo
2. Laptop, tablet PC, PDA, terminale dati portatile;
3. Apparecchiature mediche, dispositivi wireless, apparecchiature di comunicazione dati, apparecchiature di telecomunicazione, apparecchiature di automazione e industriali;
4. Aviazione, aerospaziale, comunicazioni militari ed elettronica militare
5. Automobile, navigazione automobilistica, tester e apparecchiature di misurazione

FAQ

1. Perché scegliere noi?
Con il 100% di sincerità, la nostra azienda fornirà il miglior servizio per te, qualunque siano i prodotti o il post-vendita. Forniremo il preventivo più ragionevole e progetteremo campioni di alta qualità in base ai tuoi disegni o requisiti. Forniamo garanzia per ogni cliente dopo la vendita.

2. Puoi personalizzare i prodotti per noi?
Siamo lieti di personalizzare per te o progettare per te. Forniscici il tuo disegno o i tuoi campioni e comunicaci le tue esigenze speciali sui prodotti. Possiamo personalizzare il prima possibile in base alle tue esigenze.

3. Quanto costerà il campione?
Se si tratta di articoli in stock, forniamo campioni ai clienti gratuitamente, ma dovresti sostenere il trasporto.
Se personalizzi gli articoli, addebiteremo un costo adeguato e rimborseremo una proporzione ragionevole della quota del campione quando avrai un ordine per noi!

4. Che ne dici dei tuoi tempi di consegna?
I tempi di consegna dipendono dalla quantità e dalla difficoltà dell'ordine del cliente. Di solito, la consegna della merce in stock avviene entro 3 giorni, mentre i prodotti personalizzati vengono consegnati entro 2 settimane.

5. Come funziona il controllo qualità della tua azienda?
Testeremo e ispezioneremo i prodotti per garantire la qualità dei prodotti per ottenere la tua soddisfazione. La qualità è la cosa più importante nella nostra azienda, dal materiale alla consegna, tutto sarà ricontrollato e l'azienda ottiene IS09001 per garantirlo.
