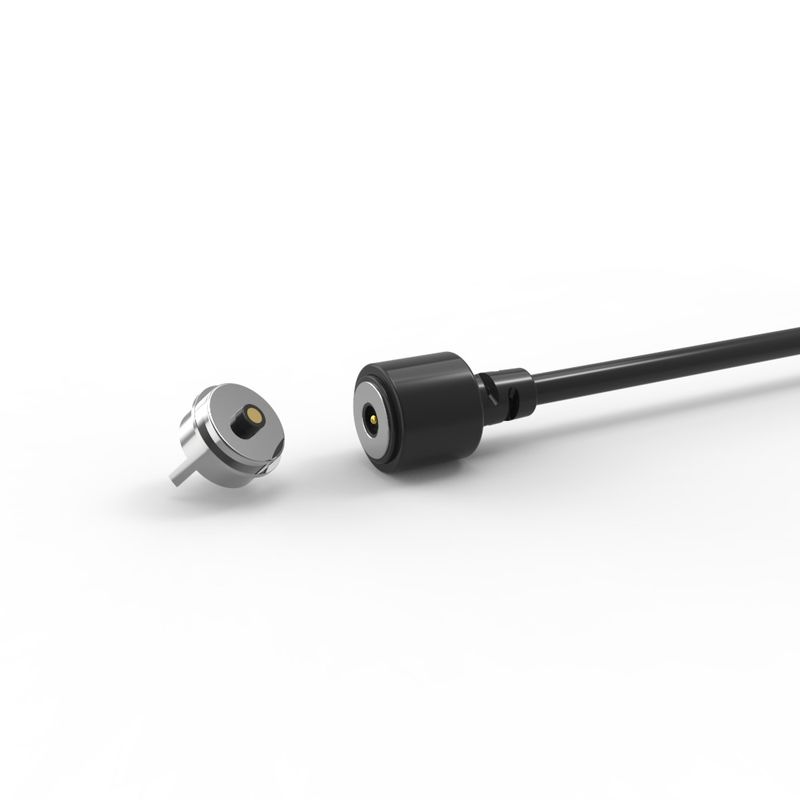

Connettore a cavo maschio e femmina pogo pin magnetico DC per luce bici

Connettore di cavo a pin di pogo magnetico a corrente continua maschio e femmina per luci per biciclette

Union Precision Electronic Co., Ltd (UPE) si occupa di ricerca e sviluppo, produzione e vendita di connettori magnetici di precisione, connettori di cavi di ricarica magnetici di precisione,fornire ai clienti soluzioni magnetiche .

connessione per cavo magnetico maschile:

...Materiali:
Pogo Pin: ottone ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Cassa: nero HTN+30%GF UL94 V-0;
Magnete:NdFeB N52 Plating Ni;
Cavo:nero OD 3.00*2C ((TC43*0.08),
Giacca di filo: nero TPE 90A.
Giacca di connettore: nero TPE 90A..
...meccanica:
Forza di molla: 60 g ± 10 g, a 0,4 mm di storche di lavoro.
La cicogna:0.6 mm.
Vita meccanica: 10000 cicli min.
...elettrico:
Tensione: 12 V.
corrente: 2A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.

connessione magnetica femminile:

..Materiali:
PINr:C6801 privo di piombo, rivestimento di 5U" Min Au su 60~100U" Ni;
Cassa: nero HTN+30%GF UL94 V-0;
Conchiglie: C6801 non contenente piombo;
Magnete: NdFeB N52 Plattatura Ni
... elettrico:
Voltaggio:120,0 V.
corrente:5.0A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...Prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.
...& Dimensione di ispezione chiave.
... Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1.PCB di saldatura a chiusura;
2.formazione e incapsulamento di fili dopo saldatura;
3.Può essere aggiunto un terminale di trasferimento di tale scheda PCB;
4.Molding stampaggio a iniezione di stampi incorporati;
5I fili possono essere attaccati direttamente.

Attenzione:
1.I magneti usano materiale NdFeB, possono mantenere la forza magnetica per sempre (esclusa alta temperatura, rottura, connessione allo stesso polo)

2. Magnete esistono interferenze del campo magnetico

3.Può progettare una protezione contro i cortocircuiti

Come funzionano i connettori magnetici?

. Entrambi i lati si collegano magneticamente quando sono posizionati vicini l' uno all' altro
La luce sul retro della spina indica che la corrente scorre.
Quando i lati vengono allontanati, il flusso di energia si ferma immediatamente.
.Essi evitano cortocircuiti in quanto i connettori si respingono a vicenda, e se si attraggono è sulle parti isolate (in quanto entrambi i connettori rilasciano lo stesso polo magnetico)

Parametro dei connettori di cavi magnetici circolari 2Pin:

Disegno tecnico del connettore magnetico femminile circolare 2Pin

Relayout PCB raccomandato

Forza UPE:

1.R & D team capacità di progettazione e sviluppo indipendente, può essere personalizzato con lo sviluppo del prodotto; hai solo un ID, faremo la sinistra per te, sviluppo gratuito, tempo di R & D 3-5 giorni lavorativi.

2.Progetti di selezione multi-programma, connessione rotonda, quadrata, rettangolare, a forma con l'uso flessibile del modo per ottenere un aspetto bello, risparmio di spazio, facile spina,la forza magnetica può raggiungere da 1N a 30N.

3.Modo di connessione:magnete a magnete,magnete a lega,magnete a lamiere di ferro e così via,per soddisfare le diverse strutture e applicazioni, evitare interferenze del campo magnetico, utilizzare magneti NdFeB,Può mantenere la forza magnetica per sempre..

Vantaggi del connettore magnetico:

1.Esperienza utente senza sforzo

.Adsorbimento automatico: si connette facilmente con una semplice azione di "snap" senza bisogno di un allineamento preciso.

.Sicurezza contro le cadute: si stacca in modo pulito sotto tensione (ad esempio, inciampando sul cavo), proteggendo i dispositivi dai danni.

2.Durabilità eccezionale

.Alta durata del ciclo: destinata a 100 000 ∼ 200 000 cicli di connessione/disconnessione ∼ connessioni di gran lunga superiori a quelle standard.

.Progettazione robusta: la struttura rinforzata resiste allo stress fisico e all'uso frequente.

3.Resilienza ambientale

.IPX8 impermeabilizzazione: la porta laterale (femminile) del dispositivo resiste all'immersione (ideale per indossabili, attrezzature mediche, dispositivi all'aperto).

.Resistenza alla polvere: il design sigillato impedisce l'ingresso di particelle.

4- Fornitura di potenza ad alte prestazioni

.Supporto per la ricarica rapida: gestisce correnti 5A10A, consentendo una ricarica rapida per dispositivi che richiedono molta energia.

.Bassa resistenza: ottimizzata per una trasmissione efficiente ad alta corrente con minime perdite di energia.

5.Flessibilità del progetto

.Estetica personalizzabile: forma, colore e marchio su misura per abbinare i dispositivi ospitanti (ad esempio, indossabili, gadget IoT).

.Adattabilità al fattore di forma: può essere progettato per profili ultra-sottili o involucri specializzati.

6.Sicurezza migliorata

.Anticorto circuito: protezione integrata contro corto circuito accidentale durante la connessione/disallineamento.

.Polarità a prova di errore: la progettazione fisica impedisce l'inserimento errato (protezione contro la polarità inversa).

7Capacità di segnale avanzata

.Dati ad alta velocità: supporta USB 2.0, HDMI 1.3, segnali audio/video sostituendo le porte tradizionali senza compromettere la funzione.

.Integrità del segnale: mantiene una trasmissione stabile per video/audio anche con frequenti disconnessioni.

Le aree di applicazione del prodotto sono:

1.dispositivi indossabili (orologi intelligenti, localizzatore di animali domestici, braccialetto intelligente) carica/cavo
2.Laptop, tablet PC, PDA, terminale di dati portatile;
3.apparecchiature mediche, dispositivi wireless, apparecchiature di comunicazione dati, apparecchiature di telecomunicazione, automazione e apparecchiature industriali;
4.Aviazione, aerospaziale, comunicazioni militari ed elettronica militare
5.Automobile, apparecchiature di navigazione, di prova e di misura per autoveicoli

Domande frequenti

1- Perche'ha scelto noi?
Con 100% sincerità, la nostra azienda fornirà il miglior servizio per voi qualunque siano i prodotti o dopo le vendite.Forniremo il preventivo più ragionevole e disegnare campioni di alta qualità secondo i vostri disegni o requisiti. Forniamo garanzia per ogni cliente dopo la vendita.

2Puoi personalizzare i prodotti per noi?
Siamo molto felici di personalizzare per voi o progettare per voi.Possiamo personalizzare il prima possibile secondo le vostre esigenze.

3Quanto costerà il campione?
Se articoli in magazzino, forniamo campioni ai clienti gratuitamente, ma si dovrebbe sostenere il trasporto.
Se personalizzare iterms, ci sarà addebitare per il costo adeguatamente e rimborsare ragionevole proporzione della commissione campione quando avete ordine per noi!

4- Che mi dici del tempo di consegna?
Il tempo di consegna dipende dalla quantità e dalla difficoltà dell'ordine del cliente. Di solito, la consegna delle merci in magazzino entro 3 giorni, mentre i prodotti personalizzati consegnati entro 2 settimane.

5- Che ne dici del controllo qualità della tua azienda?
Testeremo e ispezioneremo i prodotti per garantire la qualità dei prodotti per ottenere la vostra soddisfazione. La qualità è la cosa più importante nella nostra azienda, dal materiale alla consegna,Tutto sarà controllato e la società riceverà l'IS09001 per assicurarsi che.
