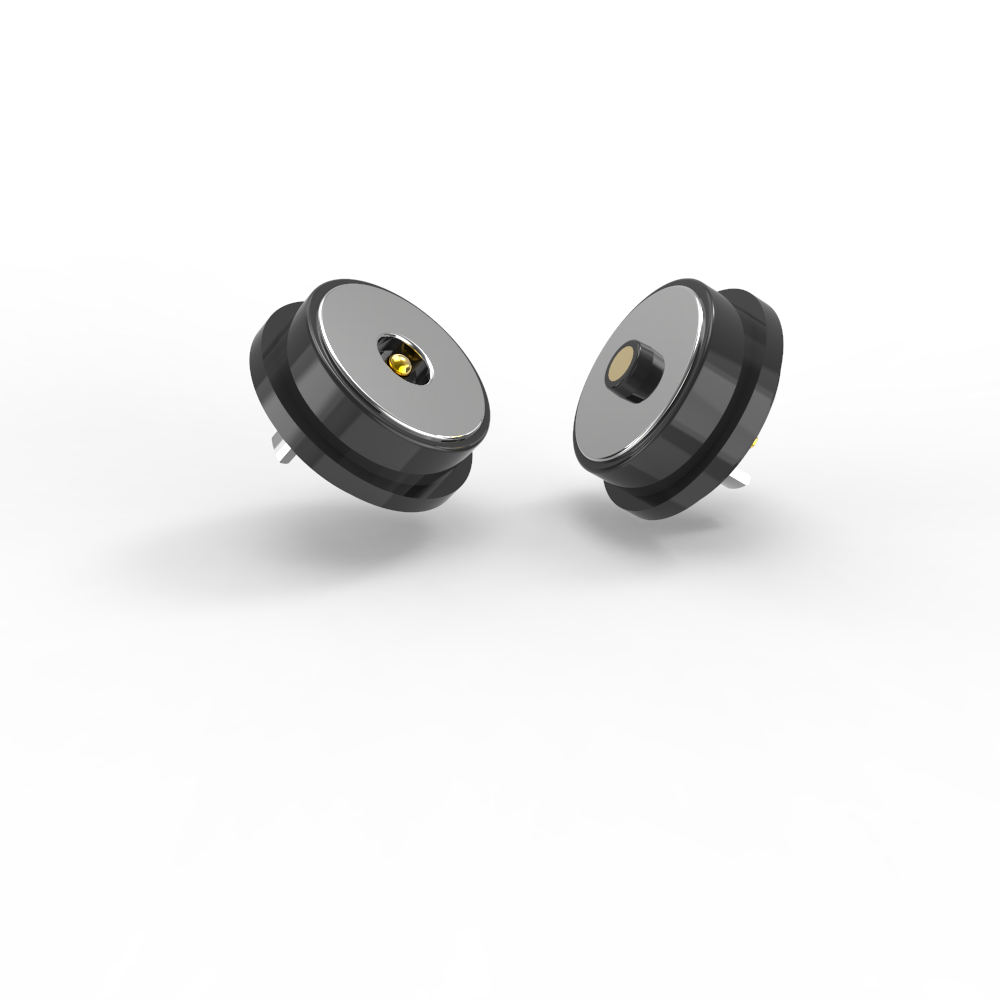

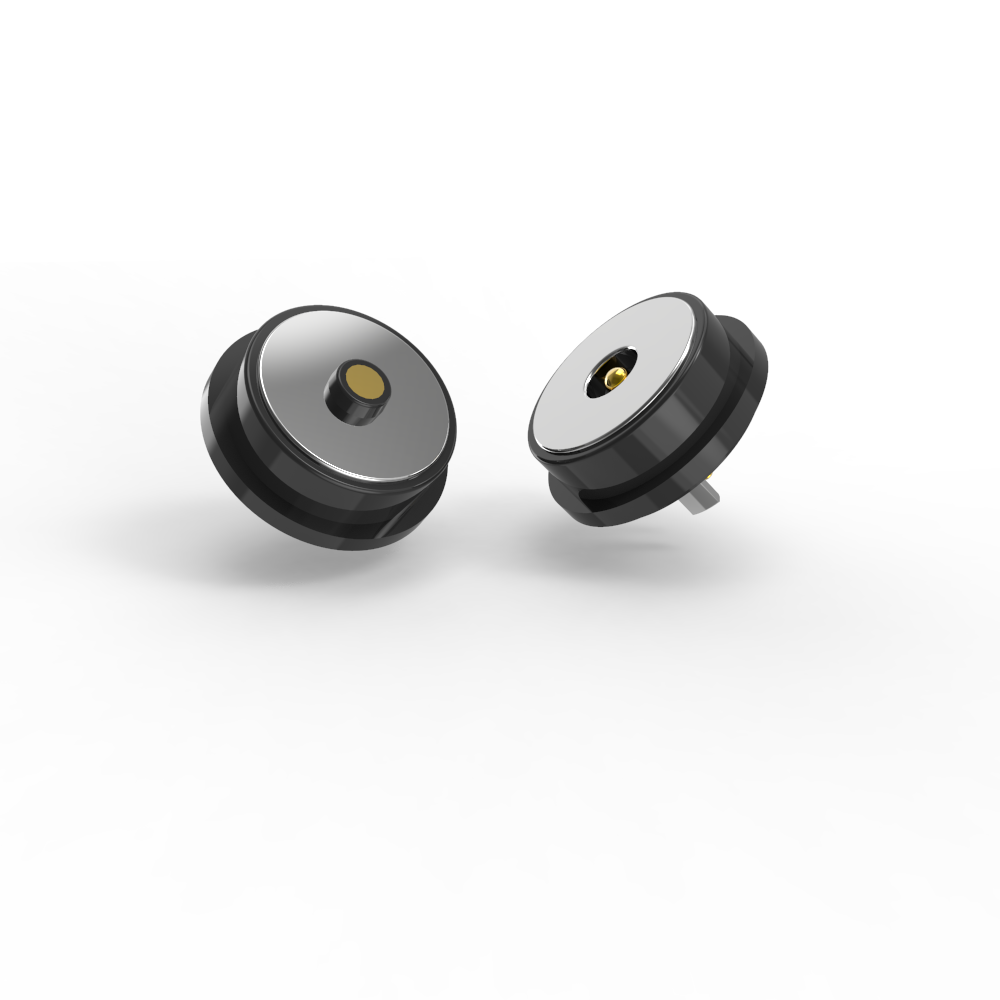

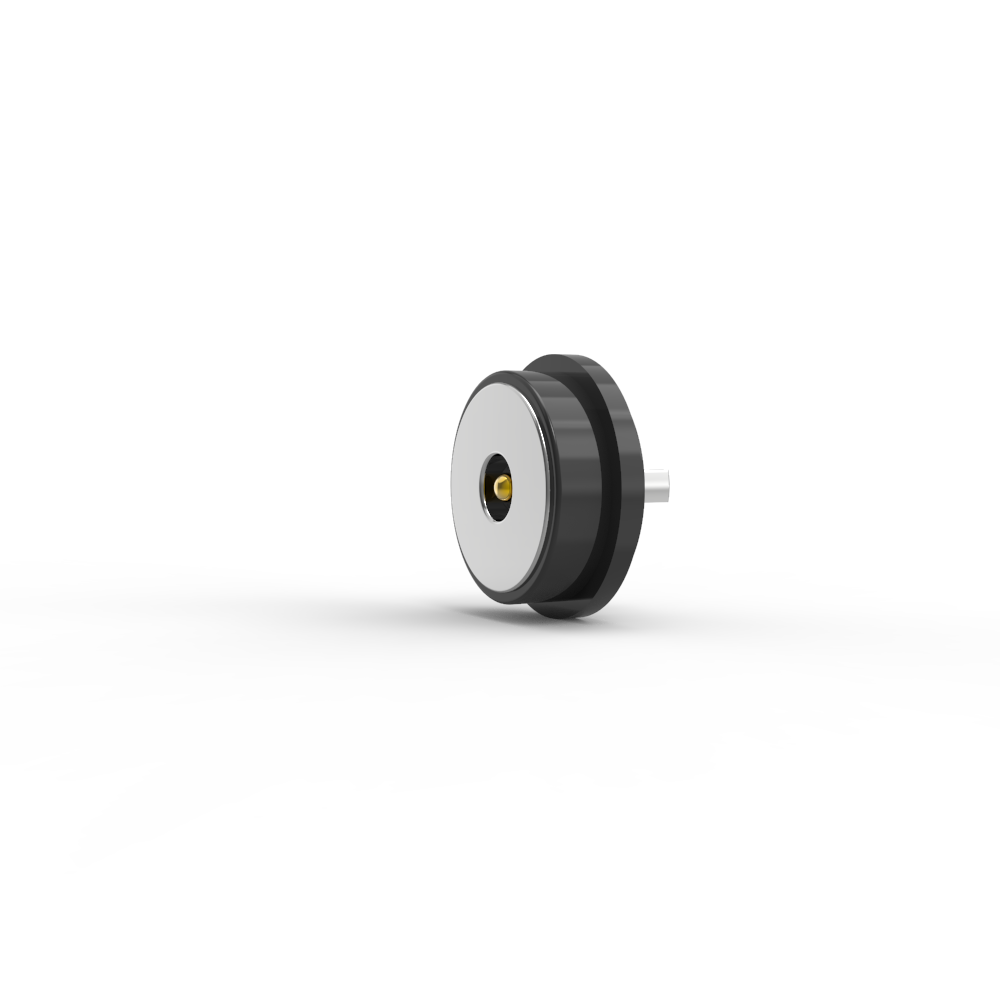

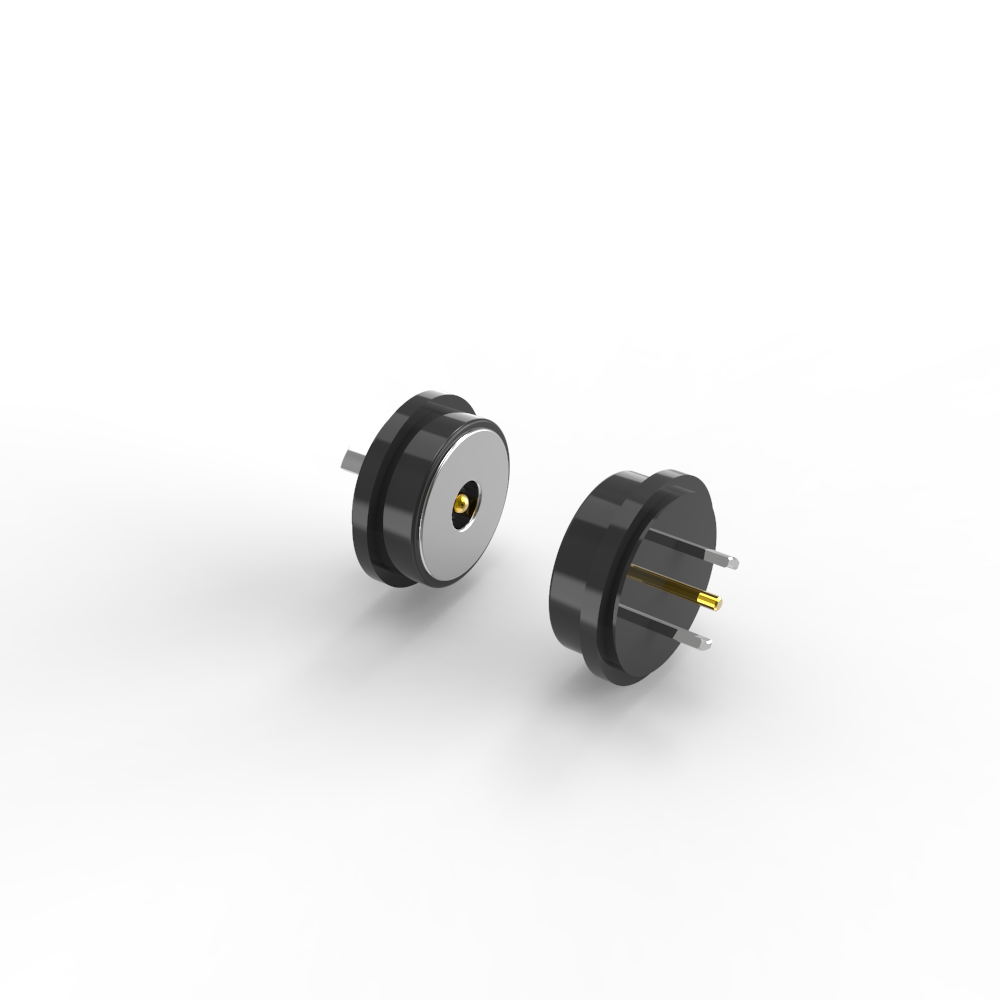

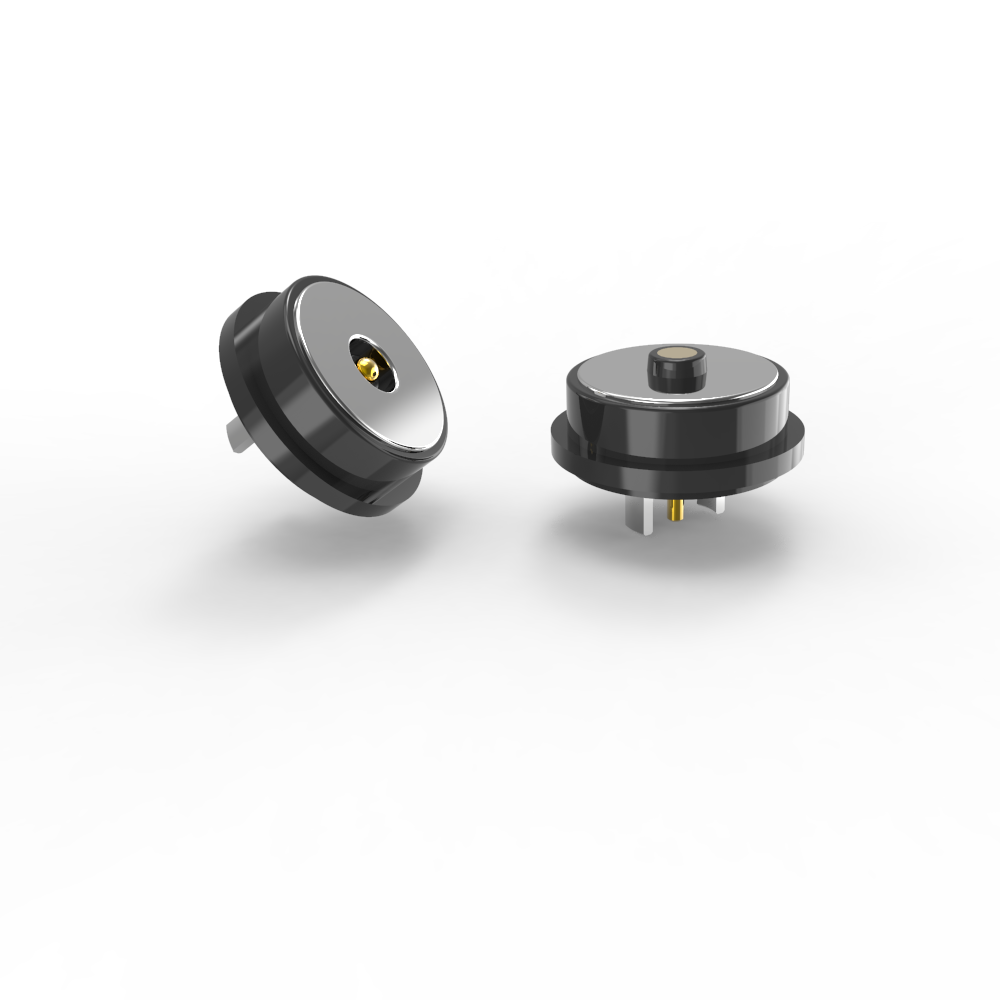

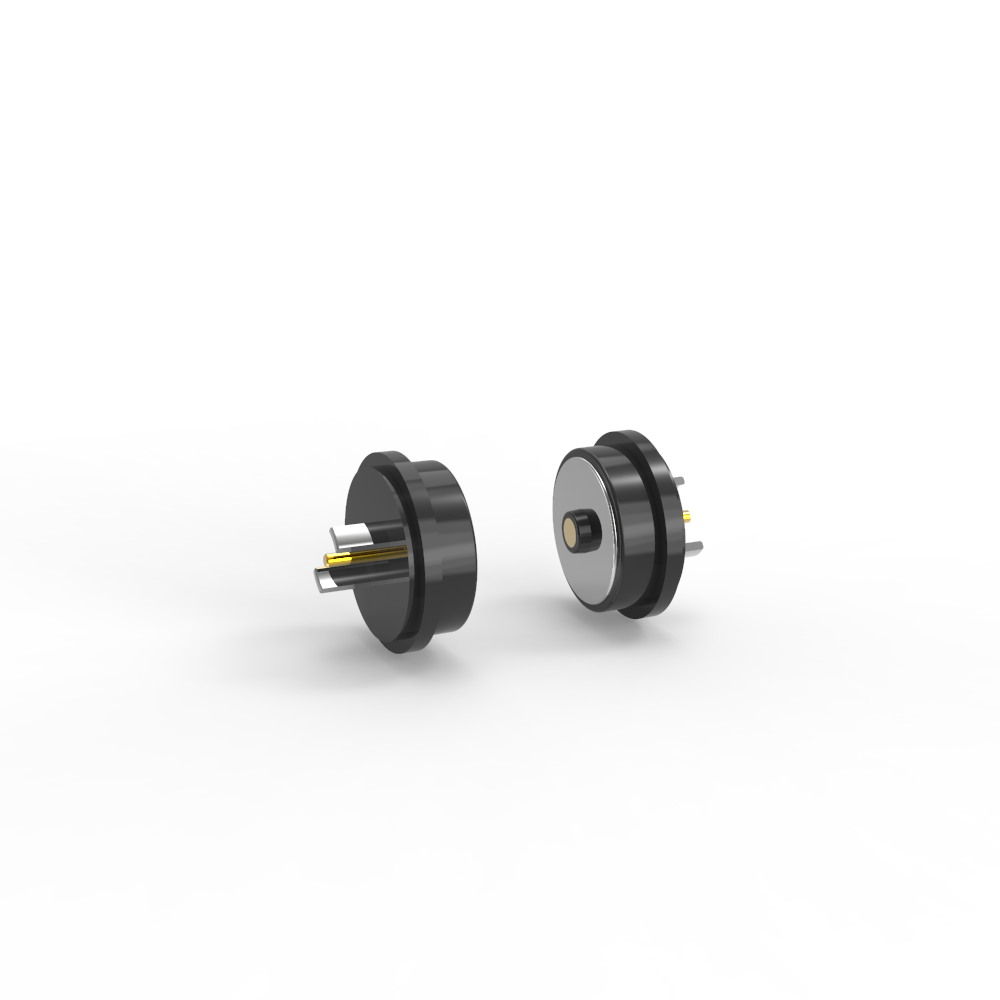

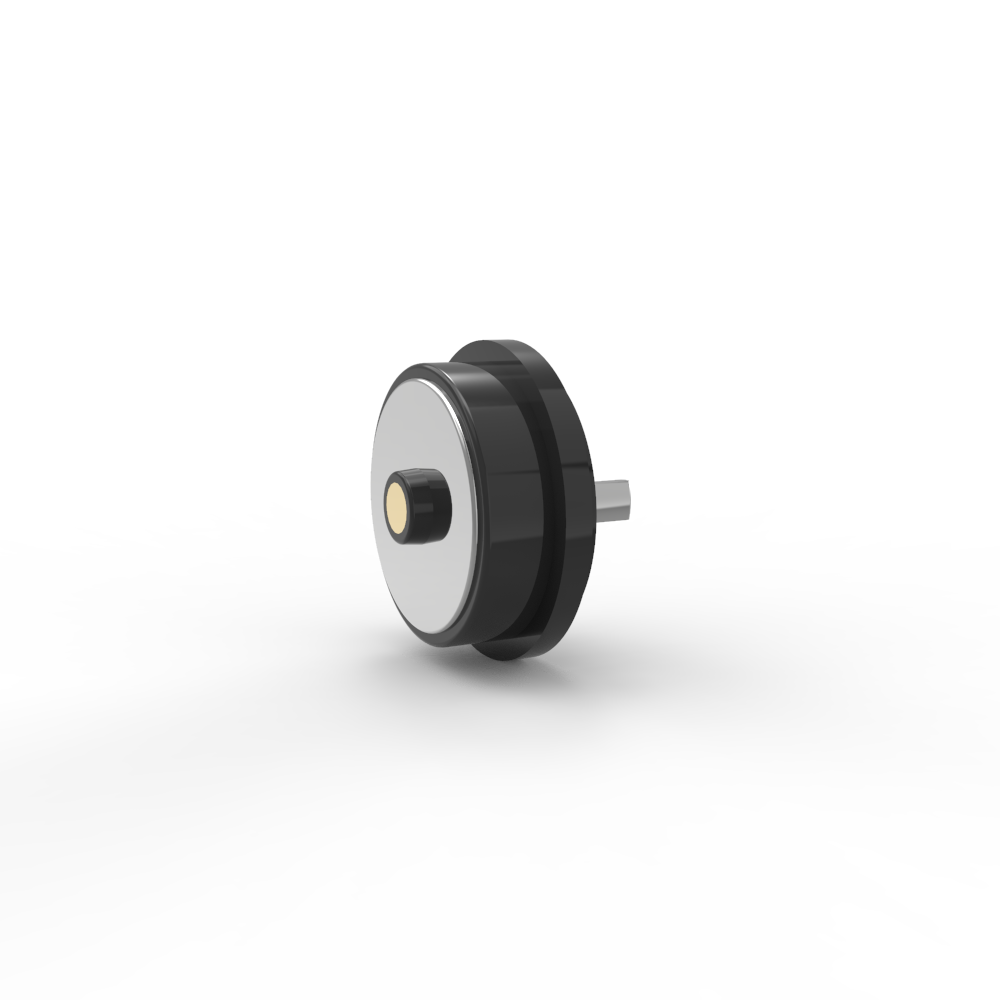

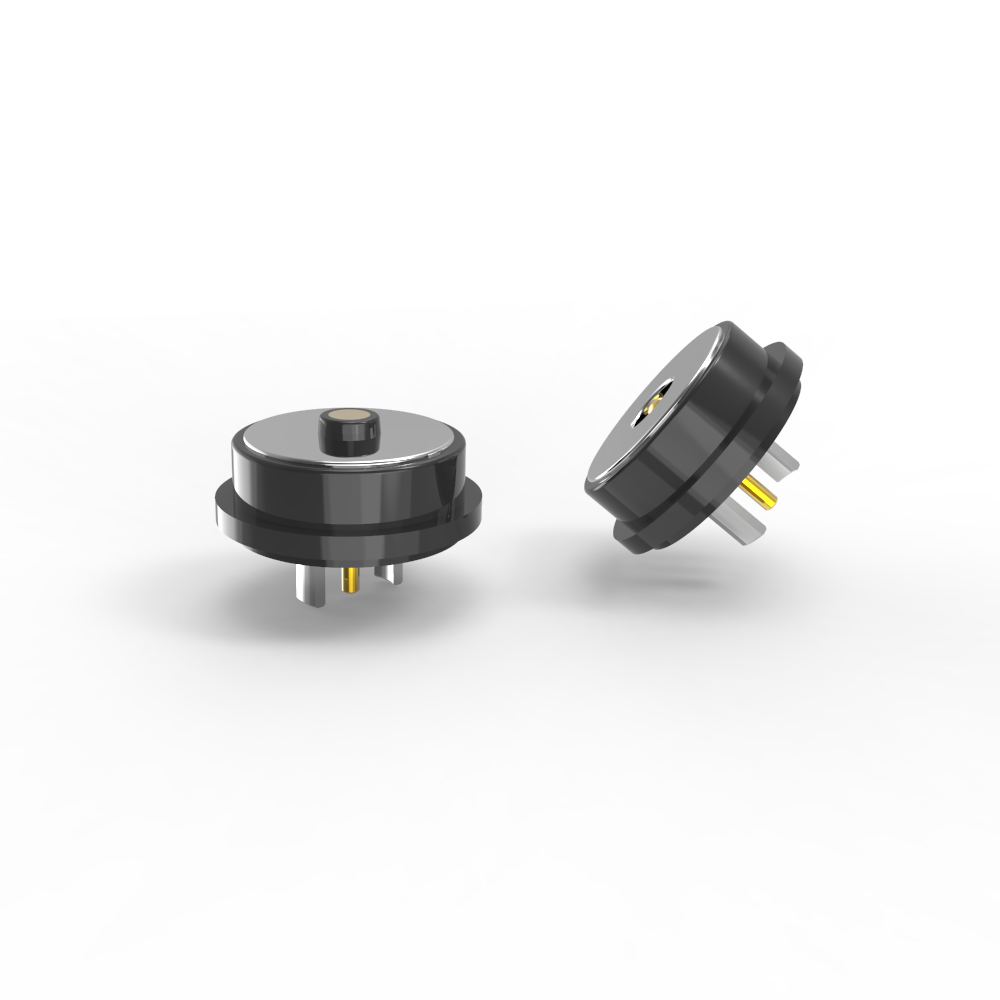

Diametro 10,0 mm connettore magnetico maschio femmina nero rotondo per dispositivo elettronico

Informazioni di base
Place of Origin: China
Marca: UPE
Certificazione: ISO9002
Model Number: VIC2450A/VIC2450B
Documento: VIC2450A.pdf
Minimum Order Quantity: 5000
Prezzo: $1-$5
Packaging Details: PE bags
Delivery Time: 12-15 working days
Payment Terms: T/T
Supply Ability: 5KPCS/Day
Informazioni dettagliate
Name: Rounded Magnetic Connector Color: Black
Material: Lead-free C6801,SUS 304 ,Black HTN, NdFeB N52 Current: 3.0A
Volatge: 12V Spring force: 70g±20g
Working storke: 1.0mm Salt spray test: 48H
Mechanical life: 50000 cycle Min. Contact resistance: 50mΩ Max (PIN)

Descrizione di prodotto

Diametro 10,0 mm connettore magnetico maschio femmina nero rotondo per dispositivo elettronico.


UPE è un produttore professionale di connettori magnetici e connettori per cavi magnetici.

Abbiamo i nostri progettisti professionisti per soddisfare qualsiasi delle vostre esigenze e fornire il servizio di personalizzazione dei connettori magnetici.Diversi prodotti e soluzioni di connettori a pin di pogo magnetici possono essere progettati in base alle diverse esigenze del cliente.

Connettore magnetico tutti i materiali sono conformi alle norme RoHS e REACH.

Tutti i connettori magnetici hanno superato il 100% dei test di corto circuito.


Parte del connettore magnetico maschile

...Materiale:

Pulsante:C6801 senza piombo, con 5U" Min Au sopra 60~100U" Ni;
Barrillo:C6801 senza piombo, rivestimento 5U"Min Au su 60~100U"Ni;
Primavera:SUS 304 rivestimento 1U"Au;
Cassa: nero HTN+30%GF UL94 V-0;
Conchiglie: C6801 non contenente piombo;
Magnete: NdFeB N52 Plattatura Ni
...meccanica:
Forza di molla: 70 g ± 20 g, a 1.0 mm di corsa di lavoro.
La cicogna:1.2 mm.
Durata di vita meccanica: 50.000 cicli min.
...elettrico:
Voltaggio:120,0 V.
corrente:3.0 A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.
.. e dimensione di ispezione chiave.
... Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1.PCB di saldatura a chiusura;
2.formazione e incapsulamento di fili dopo saldatura;
3.Può essere aggiunto un terminale di trasferimento di tale scheda PCB;
4.Molding stampaggio a iniezione di stampi incorporati;
5I fili possono essere attaccati direttamente.


Parte di connettore magnetico femminile

...Materiali:
PIN:C6801 privo di piombo, rivestimento 5U"Min Au su 60~100U"Ni;

Cassa: nero HTN+30%GF UL94 V-0;
Conchiglie: senza piomboC6801 Plattatura Ni;
Magnete: NdFeB N52 Plattatura Ni
... elettrico:
Voltaggio:120,0 V.
corrente:3.0 A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.
... e dimensione di controllo chiave.
... Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1.PCB di saldatura a chiusura;
2.formazione e incapsulamento di fili dopo saldatura;
3.Può essere aggiunto un terminale di trasferimento di tale scheda PCB;
4.Molding stampaggio a iniezione di stampi incorporati;
5I fili possono essere attaccati direttamente.


Parametro dei connettori magnetici CC:

Nome

Collegamento magnetico circolare

Tipo

Maschio/femmina

Pin

2 pin

Colore

Nero

Pogo pin

Messini C6801 Placcaggio Au 0,125um

Parti giratorie

C6801 Placcaggio di ottone

Forza di molla

7020g, all'una.0- Una cicogna che lavora.

Storca piena

1.2 mm

Vita meccanica

50000 cicli Min..

Corrente

3.0AMax

Voltaggio

12V di corrente continua

Resistenza al contatto

50mΩ Max (PIN).

Temperatura di funzionamento

-25°C a +80°C

Prova con spruzzo di sale

24 ore

Certificazione

Prodotto conforme alla normativa ROHS o REACH

Esame

Prova aperta e breve al 100%


Disegno tecnico del connettore magnetico maschio circolare

Diametro 10,0 mm connettore magnetico maschio femmina nero rotondo per dispositivo elettronico 0

Disegno tecnico del connettore magnetico femminile circolare

Diametro 10,0 mm connettore magnetico maschio femmina nero rotondo per dispositivo elettronico 1

Disposizione del PCB:

Diametro 10,0 mm connettore magnetico maschio femmina nero rotondo per dispositivo elettronico 2


Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere adattato in base alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura anti-cortocircuito del prodotto e sicurezza;

● realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3


Applicazione di prodotti per connettori magnetici:

1.Dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)connessione terminale del filo a banda magnetica

2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audiovisive

3.Aviazione, elettronica aerospaziale, comunicazioni militari

4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni

5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri campi elettronici.)
