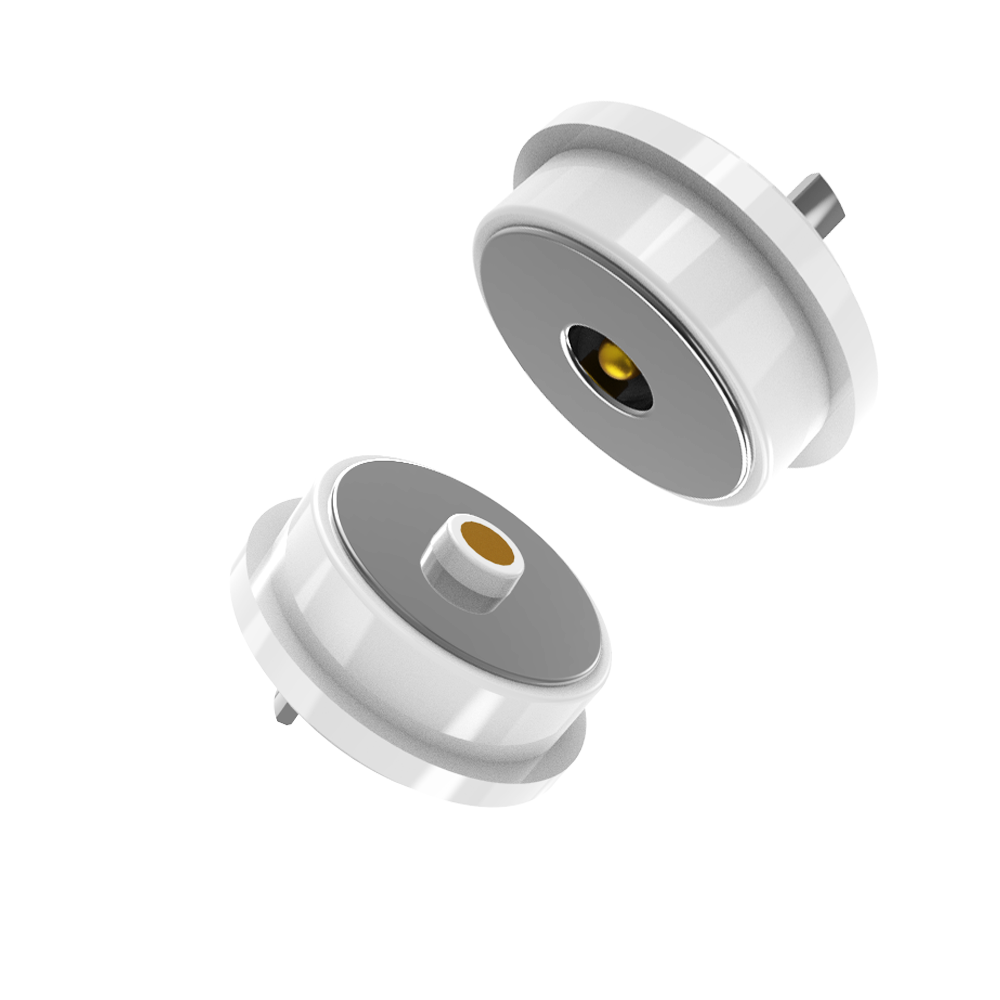

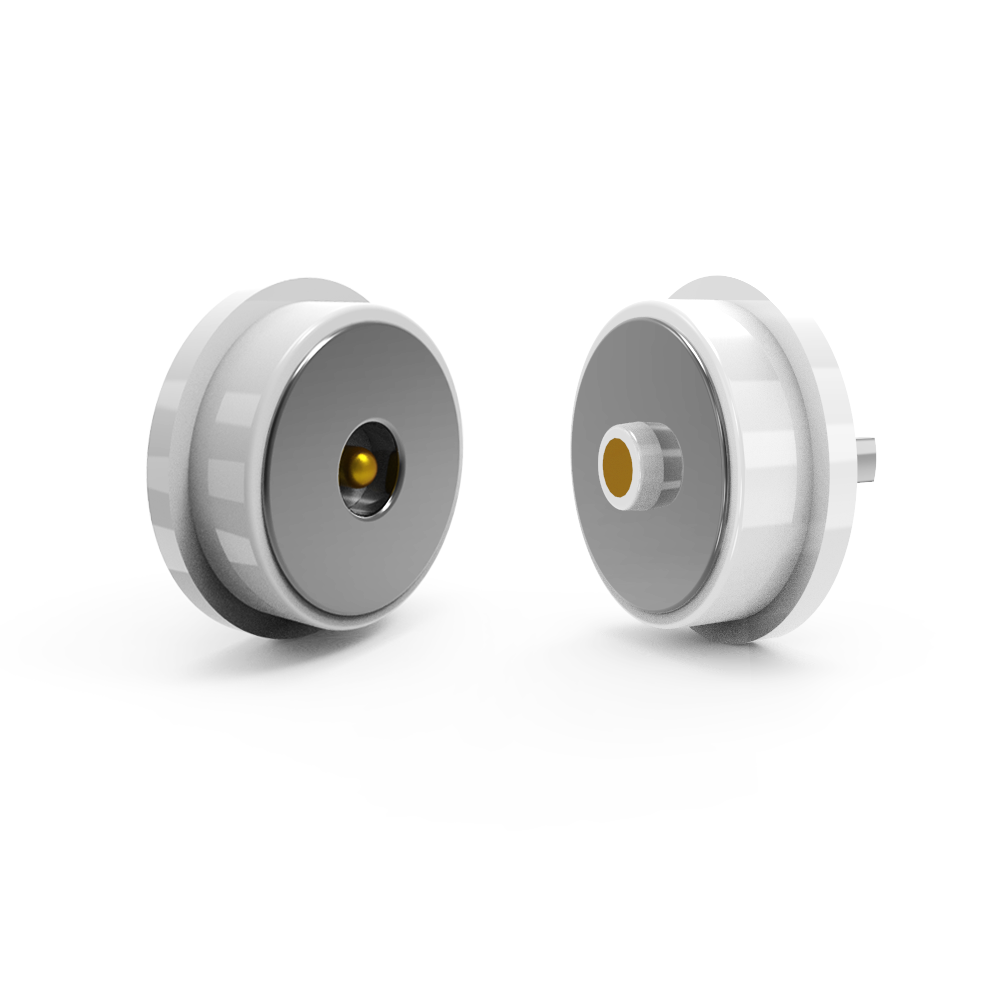

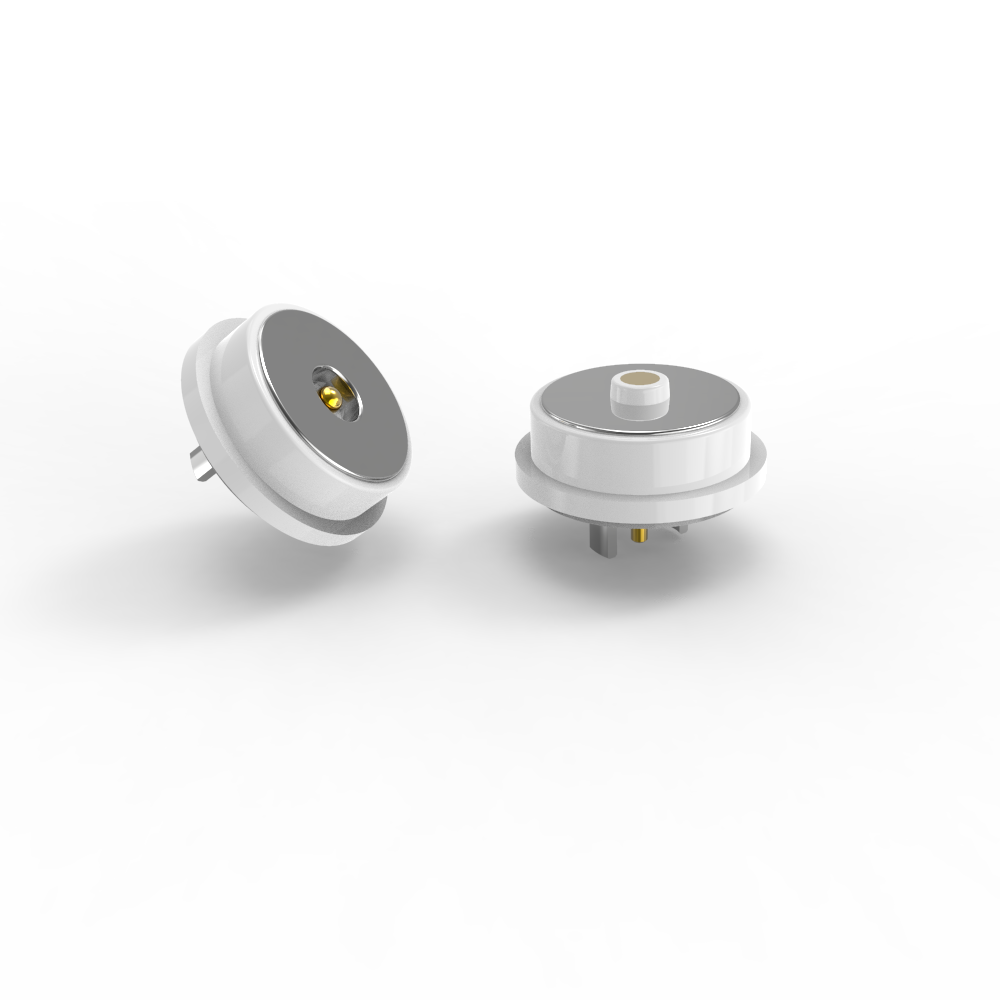

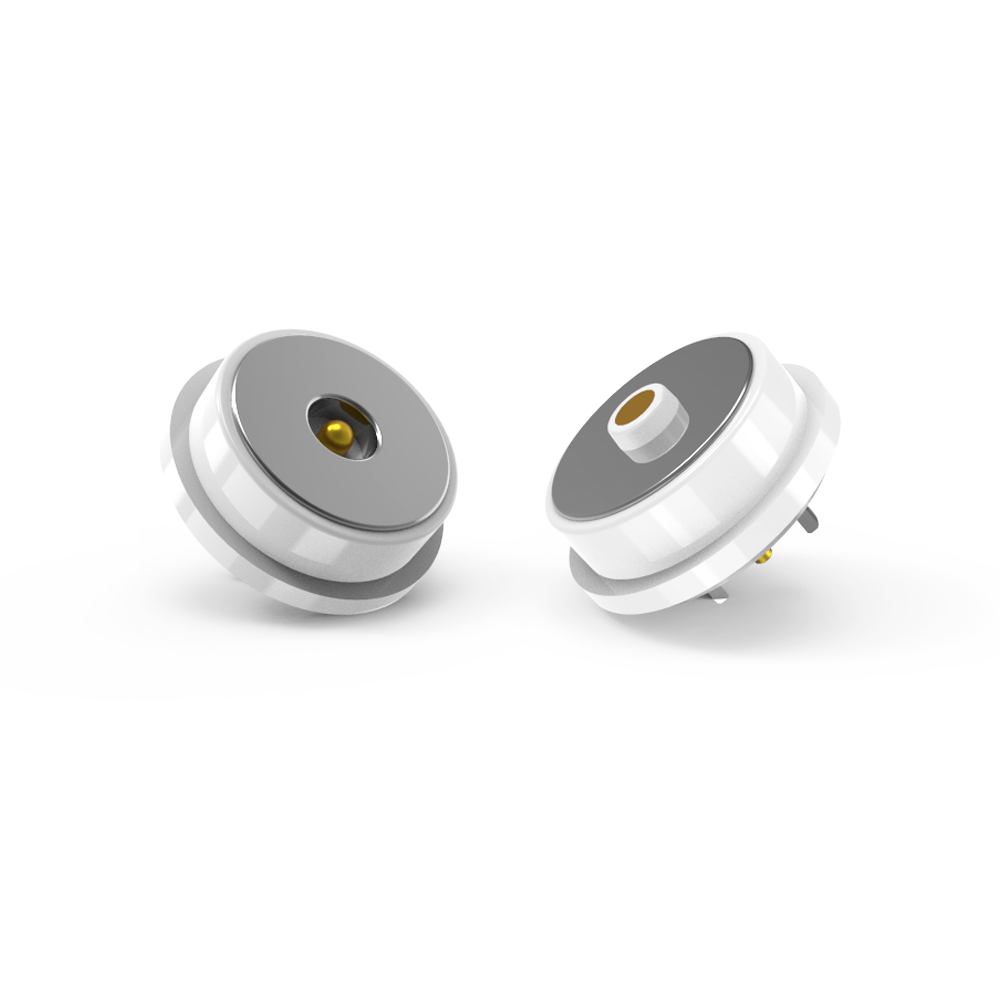

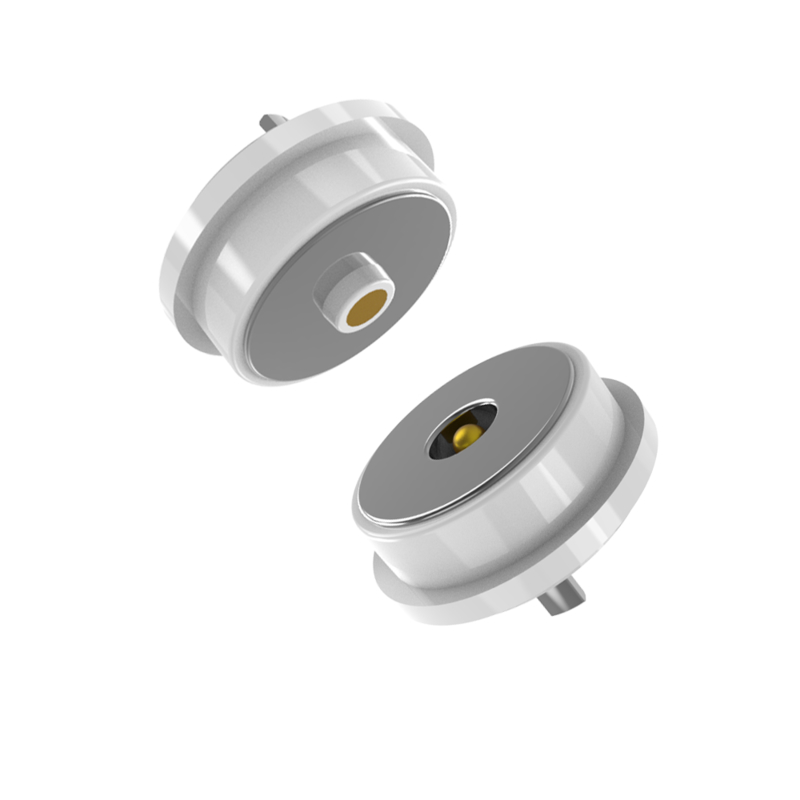

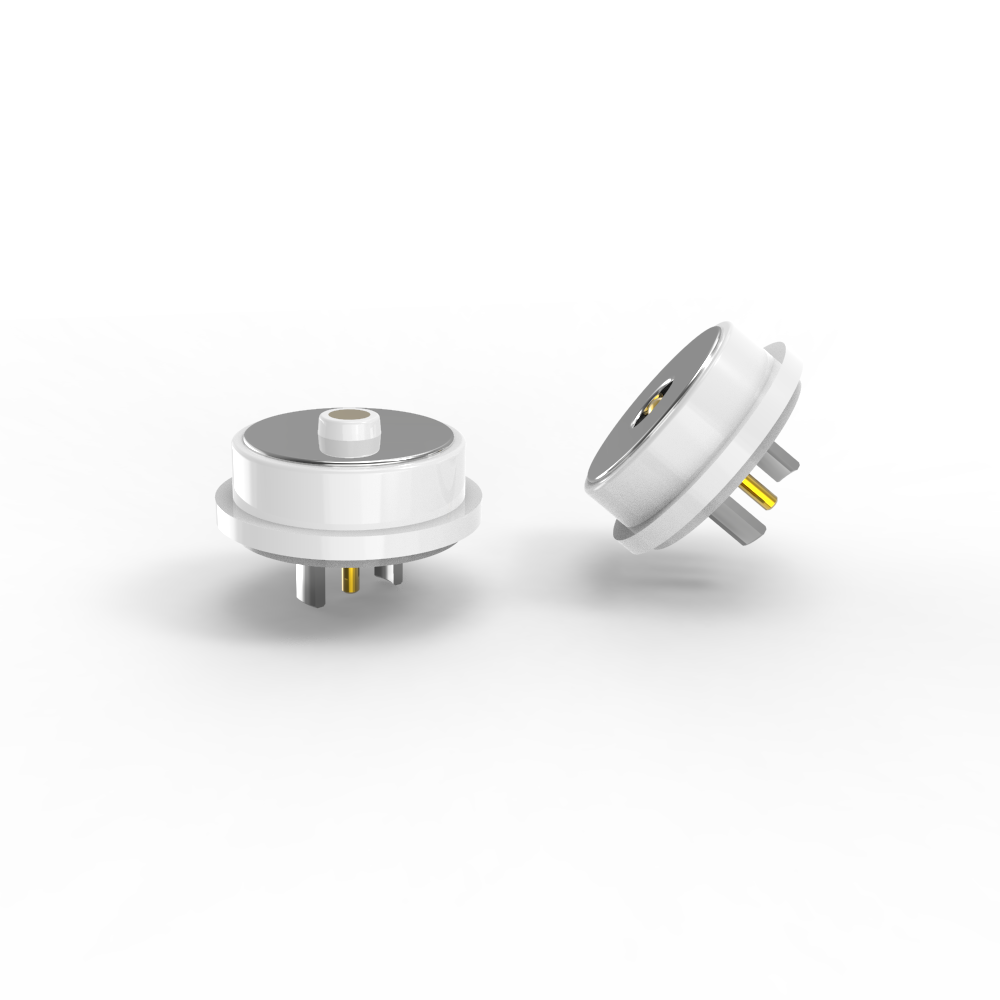

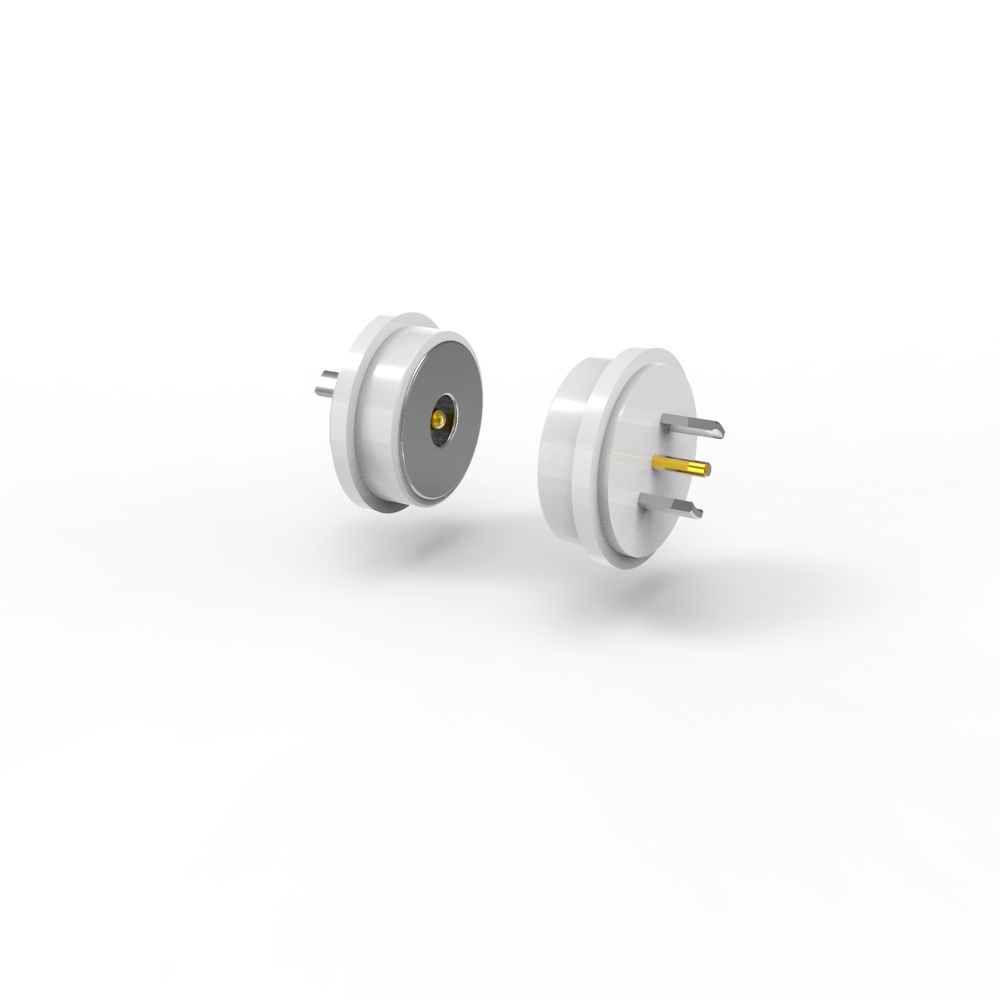

Connettore magnetico maschio e femmina circolare bianco da 10,0 mm di diametro con 3A

Connettore magnetico maschio e femmina circolare bianco da 10,0 mm con 3A.

UPE è un produttore professionale di connettori magnetici e connettori per cavi magnetici.

Abbiamo i nostri progettisti professionisti per soddisfare qualsiasi tua esigenza e fornire un servizio di personalizzazione dei connettori magnetici. Diversi prodotti e soluzioni di connettori a pin pogo magnetici possono essere progettati in base alle diverse esigenze dei clienti.

Tutti i materiali dei connettori magnetici sono conformi alle normative RoHS e REACH.

Tutti i connettori magnetici hanno superato il 100% dei test di cortocircuito e circuito aperto.

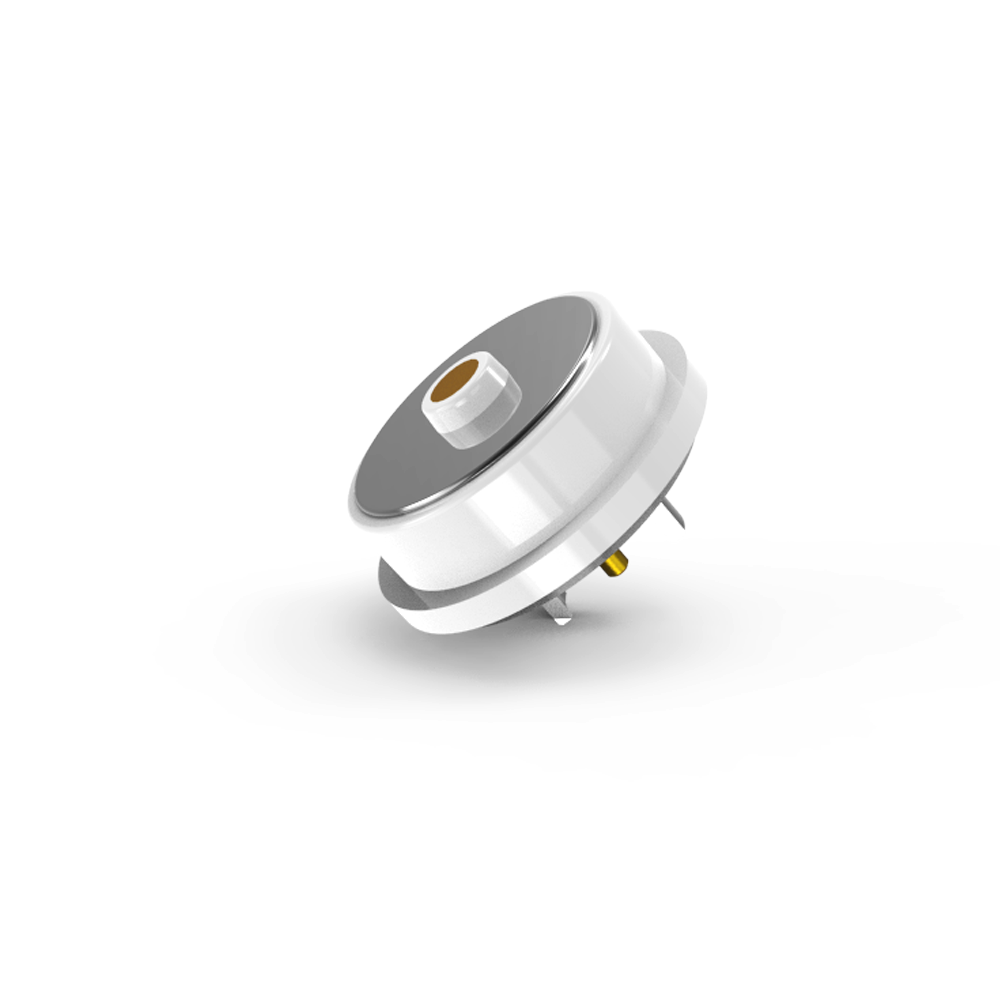

Parte del connettore magnetico maschio

...Materiale:

Pistone: C6801 senza piombo, placcatura 5U" Min Au su 60~100U"Ni;
Canna: C6801 senza piombo, placcatura 5U"Min Au su 60~100U"Ni;
Molla: SUS 304 placcatura 1U"Au;
Alloggiamento: LCP bianco+30%GF UL94 V-0;
Guscio: C6801 senza piombo Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
...Meccanico:
Forza della molla: 70 g±20 g, con corsa di lavoro di 1,0 mm.
Corsa completa: 1,2 mm.
Durata meccanica: 50000 cicli Min.
...Elettrico:
Tensione: 12,0 V.
Corrente: 3,0 A.
Resistenza di contatto: 50 mΩMax (PIN).
Test di apertura e cortocircuito al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48H.
..& Dimensione di ispezione chiave.
… Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1. Saldatura a innesto su scheda PCB;
2. Formatura e incapsulamento dopo la saldatura dei fili;
3. È possibile aggiungere un terminale di trasferimento di quella scheda PCB;
4. Stampaggio a iniezione di stampi incorporabili;
5. I fili possono essere collegati direttamente.

Parte del connettore magnetico femmina

...Materiali:
PIN: C6801 senza piombo, placcatura 5U"Min Au su 60~100U"Ni;
Alloggiamento: LCP bianco+30%GF UL94 V-0;
Guscio: Lead-freeC6801 Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
....Elettrico:
Tensione: 12,0 V.
Corrente: 3,0 A.
Resistenza di contatto: 50 mΩMax (PIN).
Test di apertura e cortocircuito al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48H.
...& Dimensione di ispezione chiave.
… Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1. Saldatura a innesto su scheda PCB;
2. Formatura e incapsulamento dopo la saldatura dei fili;
3. È possibile aggiungere un terminale di trasferimento di quella scheda PCB;
4. Stampaggio a iniezione di stampi incorporabili;
5. I fili possono essere collegati direttamente.

Parametro dei connettori magnetici CC:

Disegno tecnico del connettore magnetico maschio circolare

Disegno tecnico del connettore magnetico femmina circolare

Layout PCB:

Vantaggi del connettore magnetico:

●Design umanizzato dell'esperienza di connessione ad adsorbimento automatico;

●Anticaduta umanizzato: è facile da rimuovere dall'interfaccia di ricarica, e non è facile rimuovere il dispositivo;

●Durata: fino a 100.000-200.000 cicli;

●Design impermeabile: l'estremità femmina del dispositivo può essere antipolvere e impermeabile (IPX8);

●Tempo di ricarica rapido: il design del connettore magnetico da 5A-10A supporta la trasmissione di corrente elevata;

●L'aspetto del connettore magnetico può essere abbinato in base al design del dispositivo applicativo del cliente;

●Design della struttura anti-cortocircuito del prodotto e a prova di errore;

●Realizza la trasmissione del segnale ad alta frequenza, può sostituire la tradizionale funzione USB2.0 HDMI 1.3 Trasmissione del segnale video e audio

●I connettori femmina e gli adattatori PCB salvaspazio possono realizzare connessioni di tipo pogo e patch cord SMT DIP

●L'eccellente grado di resistenza alla corrosione (48H-120H) soddisfa i requisiti per l'uso in ambienti difficili

●Eccellenti interfacce espandibili, che possono implementare (segnale di alimentazione, video audio, jack, ecc.)

●I tempi di sviluppo sono brevi, i costi di fabbricazione degli stampi sono bassi ed è adatto per la personalizzazione

Applicazione dei prodotti con connettore magnetico:

1.Aerospaziale, dispositivi medici, elettronica di bordo automobilistica, piccoli elettrodomestici, apparecchiature industriali automatizzate, apparecchiature di comunicazione dati, apparecchiature di ispezione industriale, dispositivi wireless, veicoli intelligenti a movimento su rotaia
2: Dispositivi di realtà virtuale (VR), dispositivi per veicoli aerei senza equipaggio, dispositivi robotici intelligenti
3: Prodotti indossabili intelligenti, prodotti di posizionamento intelligenti (smartwatch per bambini, braccialetti intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)
4: Dispositivi per la casa intelligente, dispositivi terminali portatili intelligenti, apparecchiature sanitarie intelligenti, apparecchiature sportive intelligenti per esterni, dispositivi intelligenti per fisioterapia e bellezza
5: Elettronica di consumo, piccoli elettrodomestici (stampanti, smartphone, computer, fotocamere, apparecchiature audiovisive, PDA)

Perché UPE dovrebbe essere il tuo partner?

1. Capacità di progettazione e sviluppo indipendenti del team di ricerca e sviluppo, possono essere personalizzate con lo sviluppo del prodotto; hai solo un ID, faremo il resto per te, sviluppo gratuito, tempo di ricerca e sviluppo 3-5 giorni lavorativi.

2. Progetti di prodotti a scelta multipla, connessione rotonda, quadrata, rettangolare, sagomata con l'uso flessibile del modo per ottenere un bell'aspetto, risparmiare spazio, facile da collegare, la forza magnetica può raggiungere da 1N a 30N.

3. Modo di connessione: magnete a magnete, magnete a lega, magnete a lamiere di ferro e così via, per soddisfare diverse strutture e applicazioni, evitare interferenze del campo magnetico, utilizzare un magnete NdFeB, può mantenere la forza magnetica per sempre.

Come effettuare l'ordine del tuo connettore magnetico con UPE

1. Invia i tuoi requisiti

Contatta il nostro team di vendita tramite:

Email: [union@upetech.net]

Telefono: [+86 13434524996]

Modulo online: [www.pogopinsconnector.com]

Fornire dettagli:

✔ Applicazione (ad es. medica, automobilistica, elettronica di consumo)

✔ Tipo di connettore (ad es. pin pogo magnetico, cavo di ricarica)

✔ Specifiche (tensione, corrente, dimensioni, grado di impermeabilità, ecc.)

✔ Quantità e tempi di consegna

2. Ottieni una soluzione personalizzata (se necessario)

I nostri ingegneri esamineranno le tue esigenze e proporranno un design personalizzato (se necessario).

Condivideremo modelli 3D, campioni o disegni tecnici per l'approvazione.

Termine di pagamento:

Acconto del 50% (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

Saldo del 50% (pagato prima della spedizione): garantisce il controllo qualità e l'impegno da entrambe le parti.

Metodo di pagamento:

T/T (bonifico bancario), PayPal, OCBC Bank

Raccomandazione:

Utilizza PayPal per i campioni (più sicuro).

Utilizza T/T per ordini all'ingrosso (commissioni inferiori).

Tempi di consegna del campione: Campione di inventario 2-3 giorni lavorativi/campione personalizzato 5-7 giorni lavorativi

Tempi di consegna della produzione:10-15 giorni lavorativi

Realizzato per: America, Europa, Asia, Sud Africa

Termine commerciale: EXW

Trasporto: Aereo, Mare, Espresso

Servizio: Alta qualità con un prezzo ragionevole, servizio OEM, qualsiasi dimensione speciale, colore, design sono accettabili
