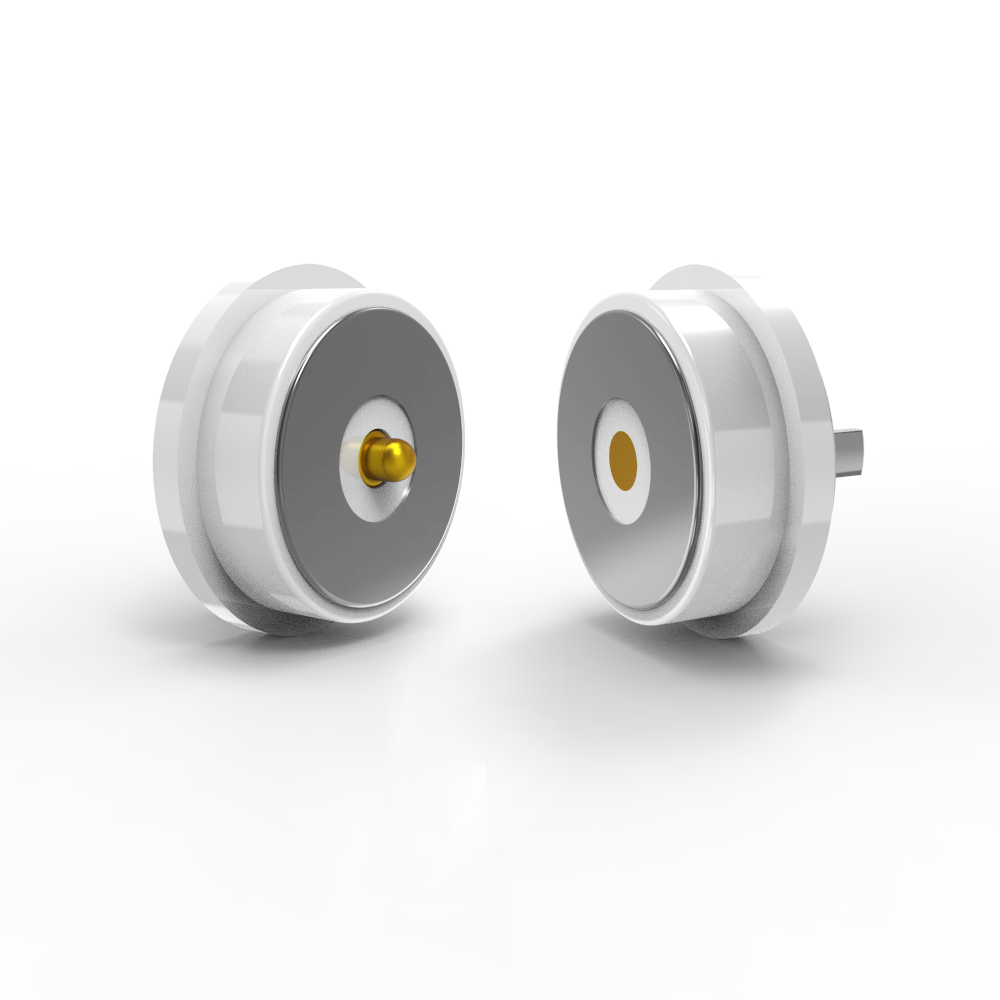

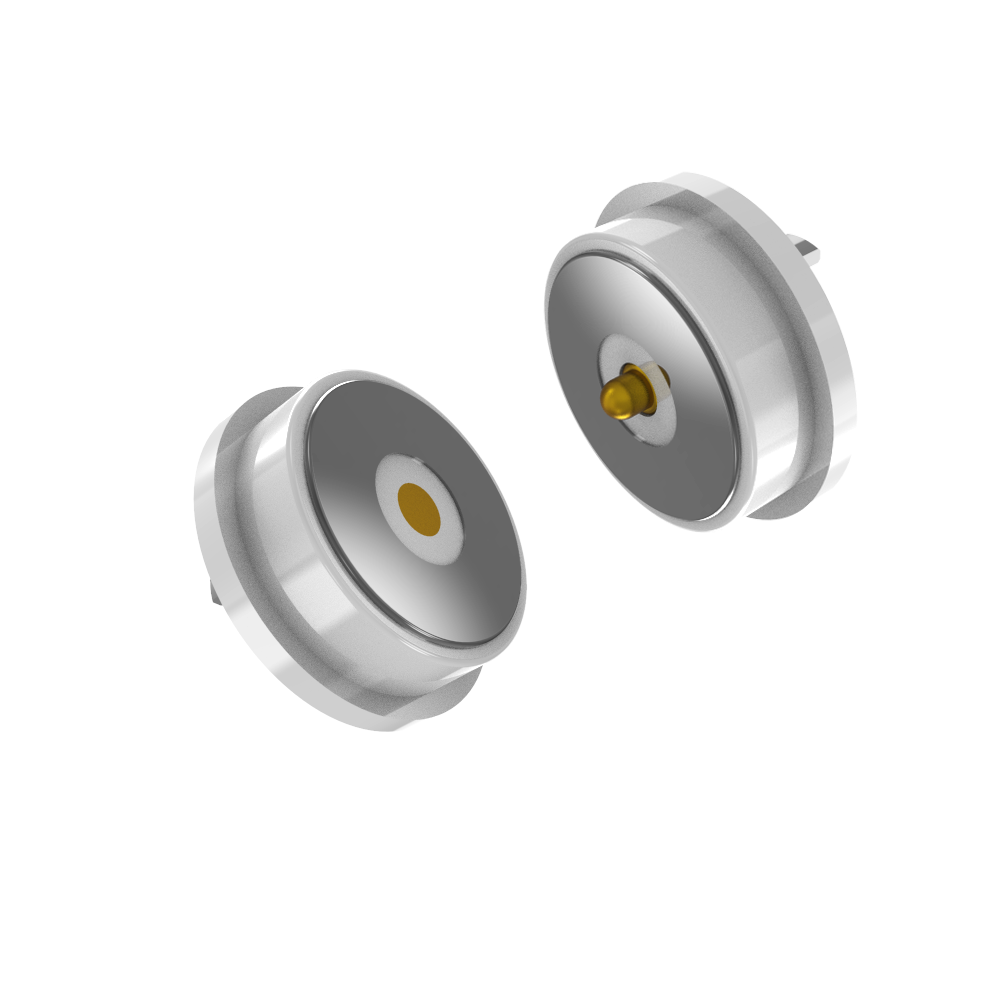

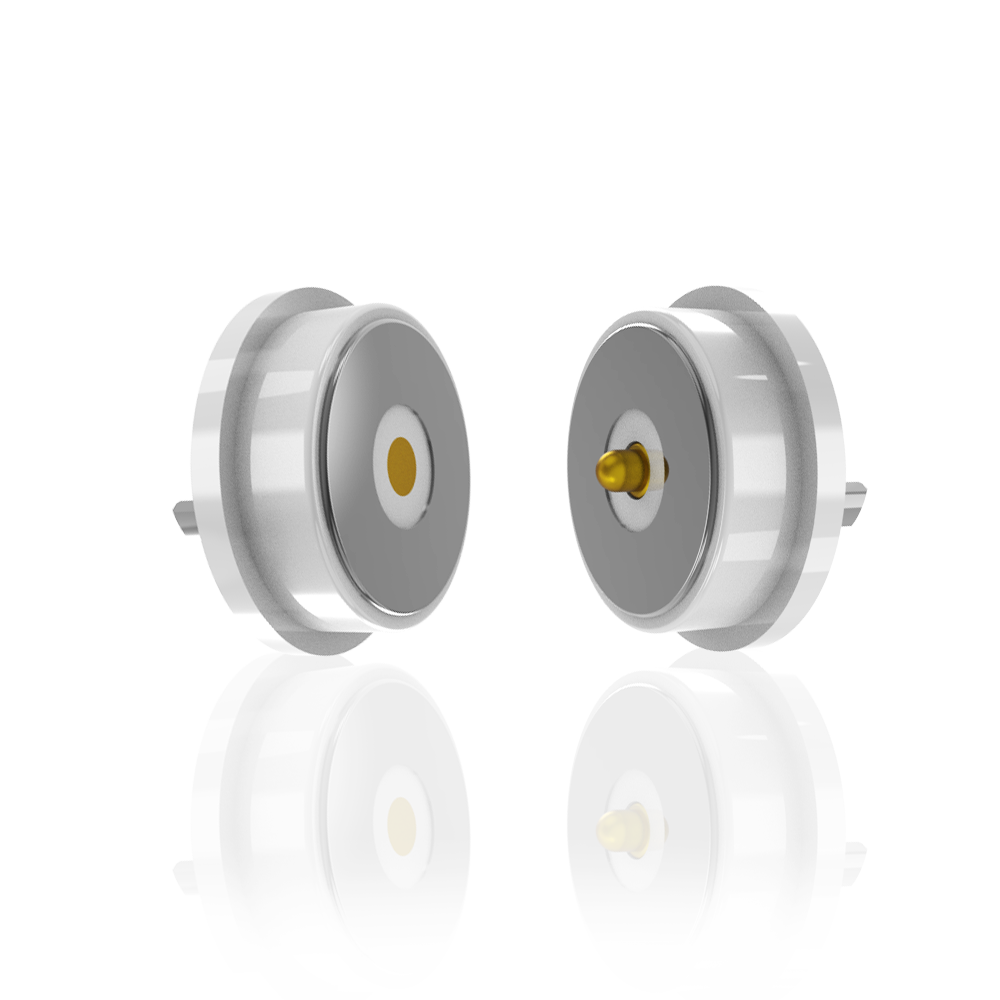

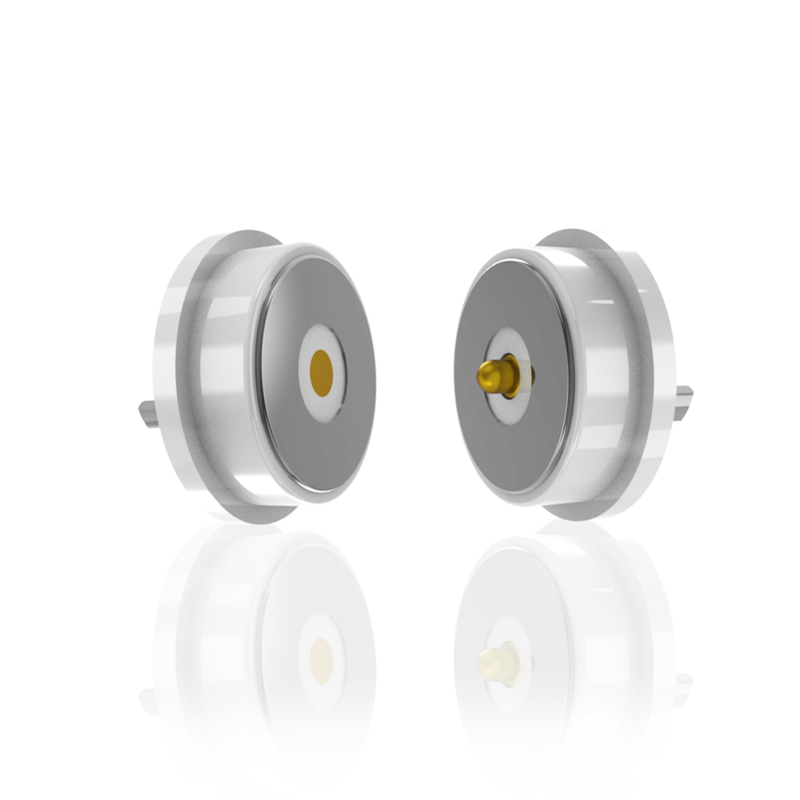

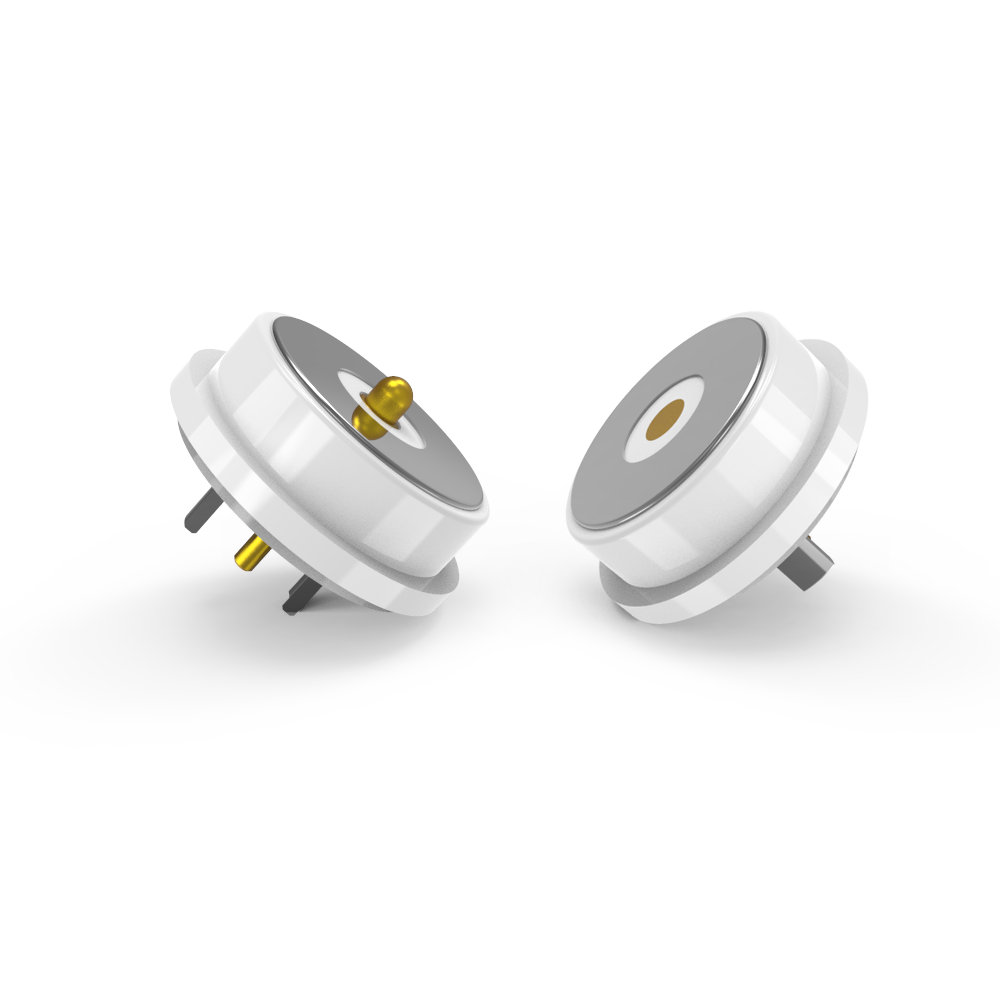

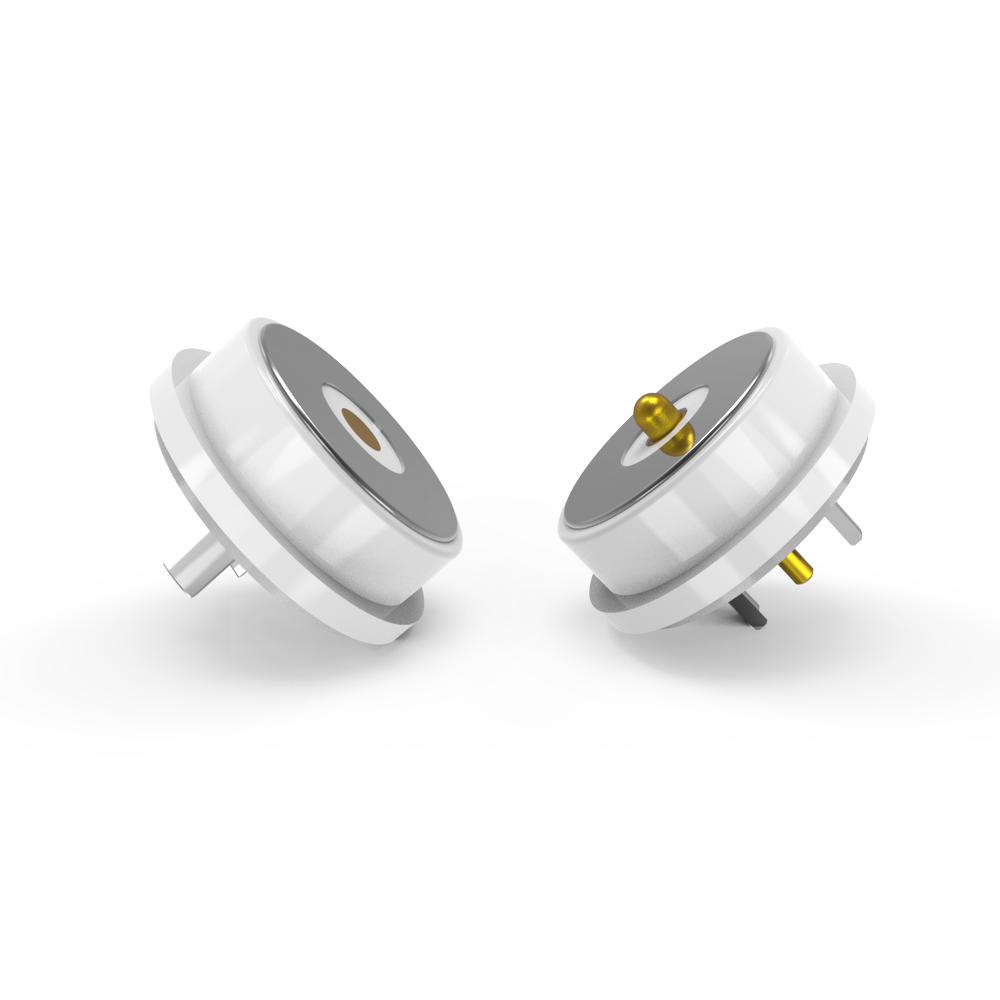

10.0mm rotondo maschio e femmina connettore a pin di pogo magnetico per smart buckle silenzio

10.0mm rotondo maschio e femmina connettore magnetico pogo pin per la fibbia silenziosa intelligente.

UPE progetta e produce professionalmente connettori magnetici, connettori per cavi magnetici per il cliente.
Devi solo fornirci il tuo documento d'identità e la descrizione della tua domanda di prodotti con i tuoi requisiti per noi,Poi il nostro ingegnere vi darà un suggerimento e possiamo anche aiutarvi a finire la progettazione dei vostri prodotti, o UPE lo progetta per voi se ne avete bisogno.

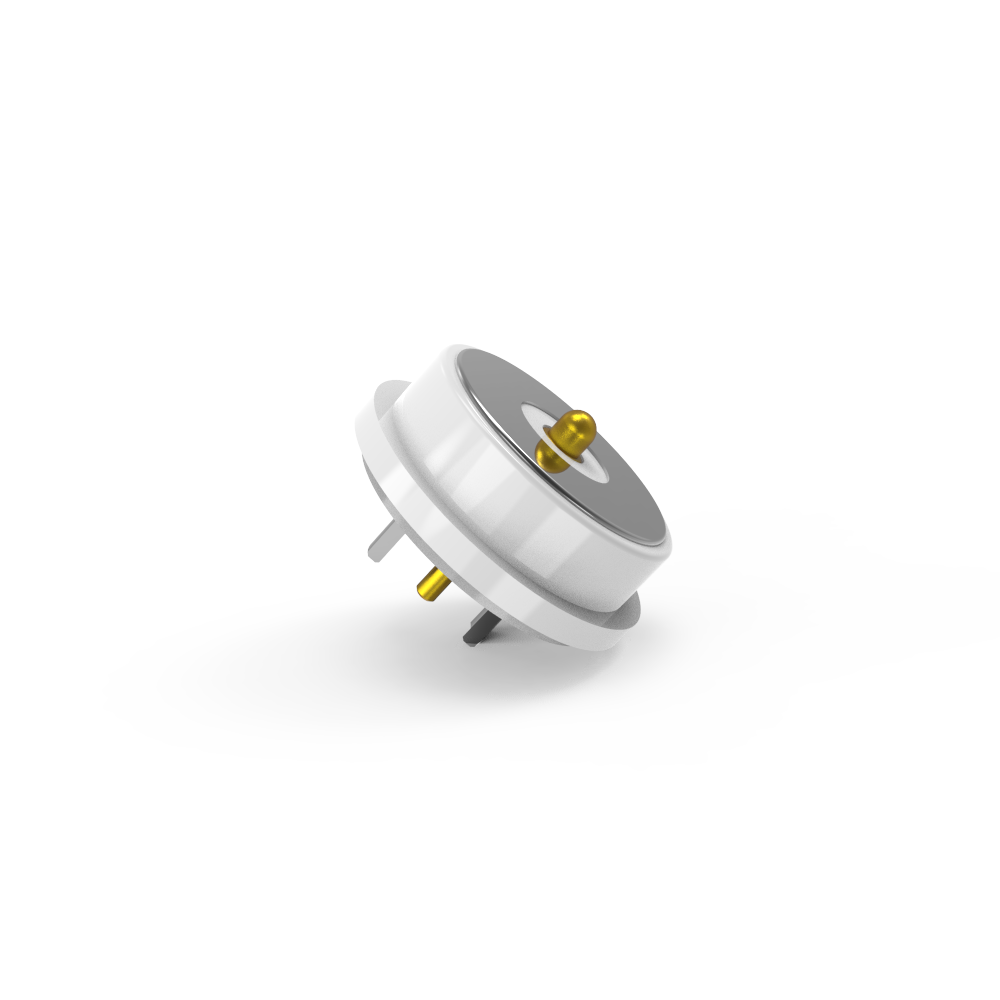

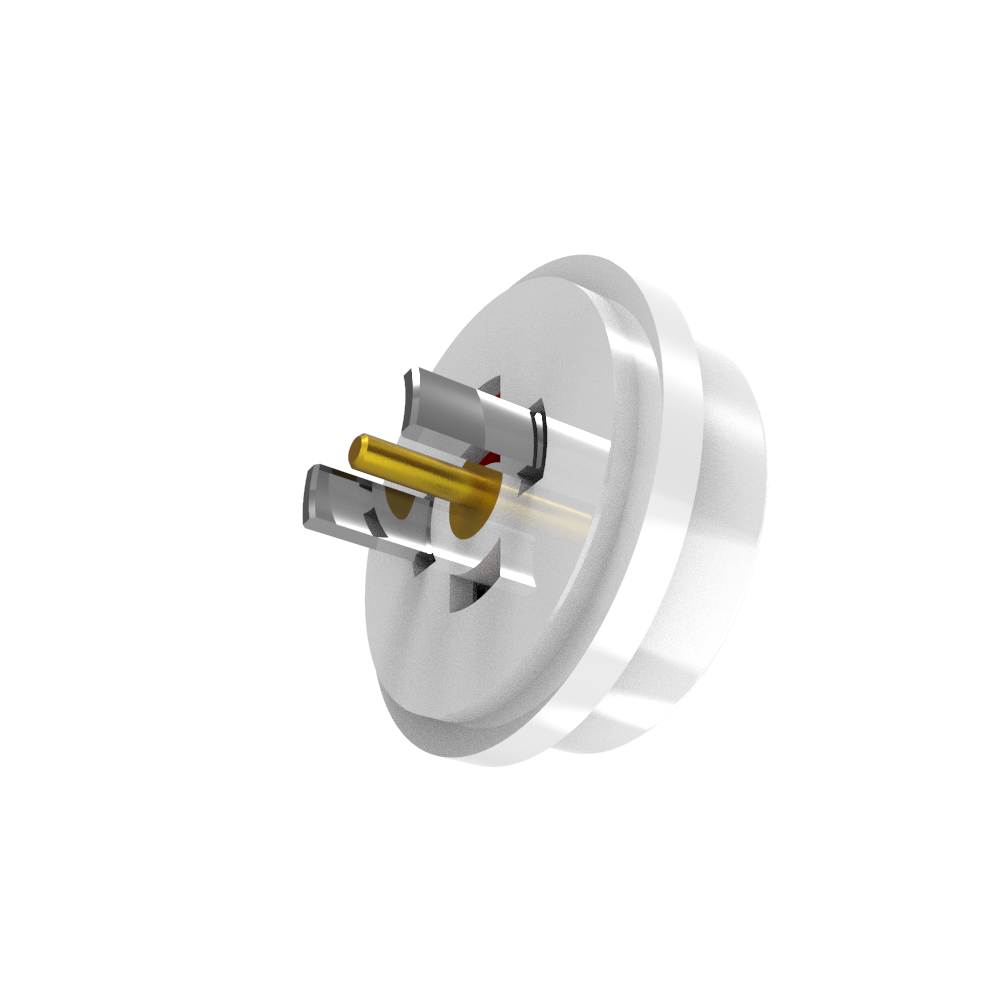

Parte del connettore magnetico maschile

...Materiale:

Pulsante:C6801 senza piombo, con 5U" Min Au sopra 60~100U" Ni;
Barrillo:C6801 senza piombo, rivestimento 5U"Min Au su 60~100U"Ni;
Primavera:SUS 304 rivestimento 1U"Au;
Cassa: LCP+30%GF UL94 V-0 bianco;
Conchiglie: C6801 non contenente piombo;
Magnete: NdFeB N52 Plattatura Ni
...meccanica:
Forza di molla: 70 g ± 20 g, a 1.0 mm di corsa di lavoro.
La cicogna:1.2 mm.
Durata di vita meccanica: 50.000 cicli min.
...elettrico:
Voltaggio:120,0 V.
corrente:3.0 A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.
.. e dimensione di ispezione chiave.
... Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1.PCB di saldatura a chiusura;
2.formazione e incapsulamento di fili dopo saldatura;
3.Può essere aggiunto un terminale di trasferimento di tale scheda PCB;
4.Molding stampaggio a iniezione di stampi incorporati;
5I fili possono essere attaccati direttamente.

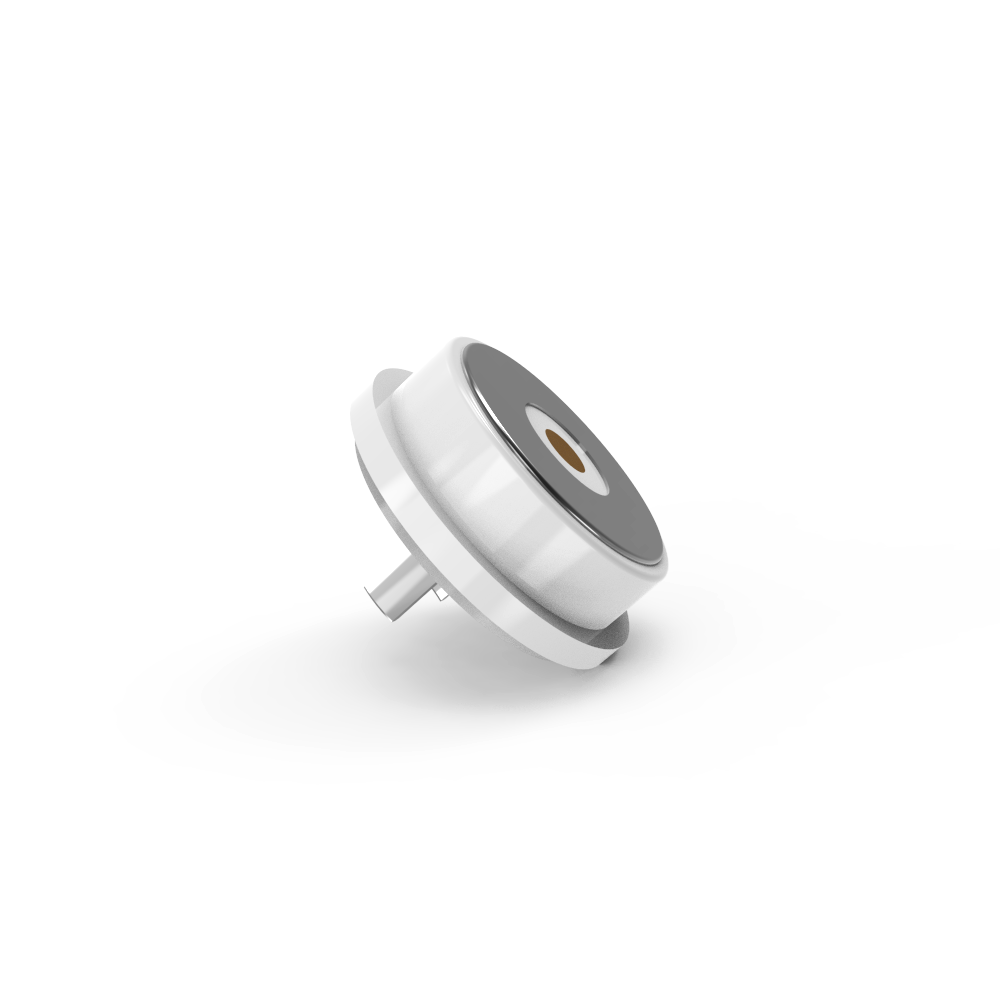

Parte di connettore magnetico femminile

...Materiali:
PIN:C6801 privo di piombo, rivestimento 5U"Min Au su 60~100U"Ni;
Cassa: LCP+30%GF UL94 V-0 bianco;
Conchiglie: senza piomboC6801 Plattatura Ni;
Magnete: NdFeB N52 Plattatura Ni
... elettrico:
Voltaggio:120,0 V.
corrente:3.0 A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.
... e dimensione di controllo chiave.
... Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1.PCB di saldatura a chiusura;
2.formazione e incapsulamento di fili dopo saldatura;
3.Può essere aggiunto un terminale di trasferimento di tale scheda PCB;
4.Molding stampaggio a iniezione di stampi incorporati;
5I fili possono essere attaccati direttamente.

Parametro dei connettori magnetici CC:

Disegno tecnico del connettore magnetico maschio circolare

Disegno tecnico del connettore magnetico femminile circolare

Disposizione del PCB:

Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere abbinato alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura del prodotto contro cortocircuito e sicurezza;

●Realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3

●I connettori femminili e gli adattatori PCB economici di spazio possono raggiungere connessioni di tipo pogo e SMT DIP

●L'eccellente grado di resistenza alla corrosione (48H-120H) soddisfa i requisiti per l'uso in ambienti difficili

●Interfacce espandibili eccellenti, che possono implementare (segnale di alimentazione, video audio, jack, ecc.)

●Il tempo di sviluppo è breve, il costo di produzione dello stampo è basso, ed è adatto per la personalizzazione

Applicazione di prodotti per connettori magnetici:

1.Aerospaziale, dispositivi medici, elettronica di bordo per autoveicoli, piccoli elettrodomestici, apparecchiature industriali automatizzate, apparecchiature di comunicazione dati, apparecchiature di ispezione industriale,dispositivi wireless, veicoli intelligenti a rotaia
2: dispositivi di realtà virtuale (VR), dispositivi di veicoli aerei senza pilota, dispositivi robot intelligenti
3: prodotti indossabili intelligenti, prodotti di posizionamento intelligente (orologi intelligenti per bambini, braccialetti intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)
4: dispositivi domestici intelligenti, dispositivi terminali portatili intelligenti, attrezzature igieniche intelligenti, attrezzature sportive all'aperto intelligenti, dispositivi fisioterapici e di bellezza intelligenti
5: elettronica di consumo, piccoli elettrodomestici (stampatrici, telefoni intelligenti, computer, fotocamere, apparecchiature audiovisive, PDA)

Perché UPE dovrebbe essere il vostro partner?

1.R & D team capacità di progettazione e sviluppo indipendente, può essere personalizzato con lo sviluppo del prodotto; hai solo un ID, faremo la sinistra per te, sviluppo gratuito, tempo di R & D 3-5 giorni lavorativi.

2.Progetti di selezione multi-programma, connessione rotonda, quadrata, rettangolare, a forma con l'uso flessibile del modo per ottenere un aspetto bello, risparmio di spazio, facile spina,la forza magnetica può raggiungere da 1N a 30N.

3.Modo di connessione:magnete a magnete,magnete a lega,magnete a lamiere di ferro e così via,per soddisfare le diverse strutture e applicazioni, evitare interferenze del campo magnetico, utilizzare magneti NdFeB,Può mantenere la forza magnetica per sempre..

Come effettuare l'ordine del connettore magnetico con UPE

1Presentate le vostre richieste

Contatta il nostro team di vendita tramite:

Email: [Union@upetech.net]

Telefono: [+86 13434524996]

Modulo online: [www.pogopinsconnector.com]

Fornire dettagli:

✔ Applicazione (ad esempio, medicina, automotive, elettronica di consumo)

✔ Tipo di connettore (ad esempio, pin magnetico, cavo di ricarica)

✔ Specifiche (tensione, corrente, dimensioni, resistenza all'acqua, ecc.)

✔ Quantità e tempo di consegna

2. Ottenere una soluzione personalizzata (se necessario)

I nostri ingegneri esamineranno le vostre esigenze e proporranno un progetto personalizzato (se necessario).

Condivideremo modelli 3D, campioni o disegni tecnici per l'approvazione.

Termine di pagamento:

50% di deposito (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

50% di saldo (pagato prima della spedizione): garantisce il controllo della qualità e l'impegno di entrambe le parti.

Metodo di pagamento:

T/T (trasferimento bancario),PayPal,OCBC Bank

Raccomandazione:

Usare PayPal per i campioni (più sicuro).

Utilizzare T/T per gli ordini in blocco (tariffe inferiori).

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso.

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Trasporti marittimi
