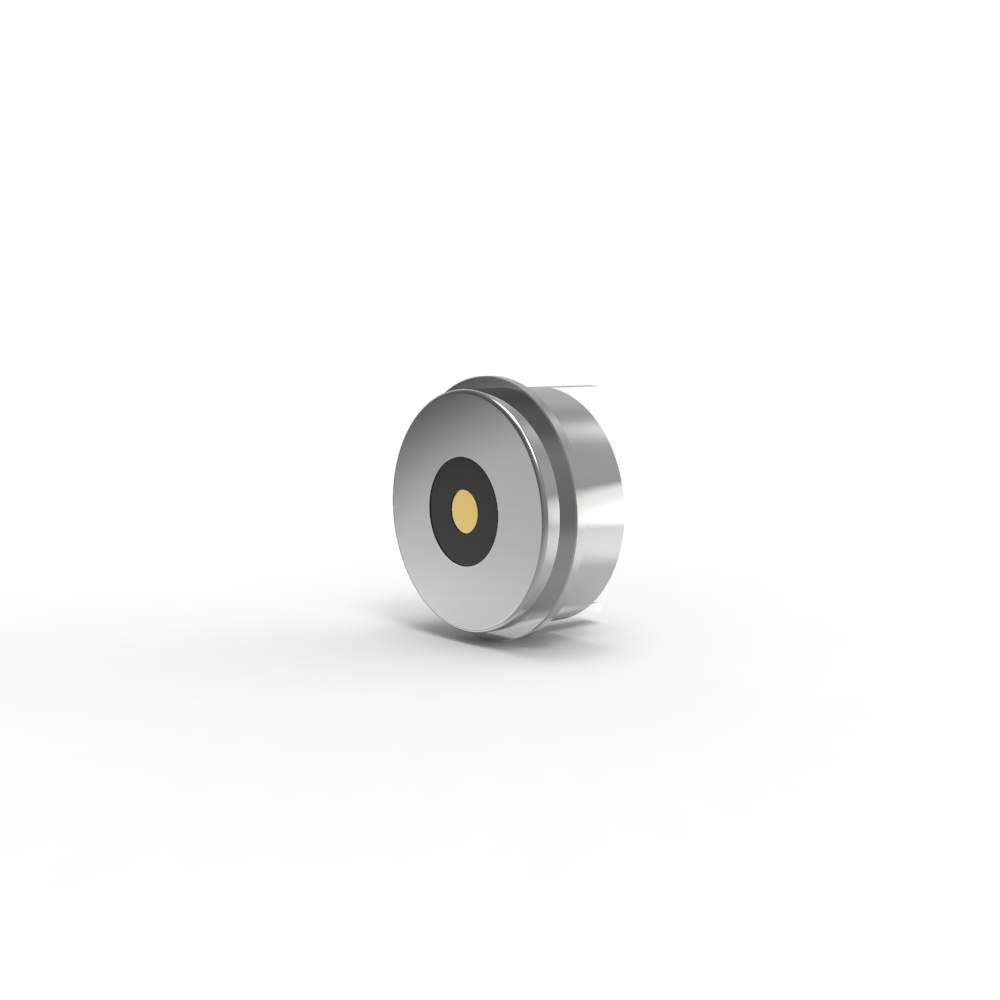

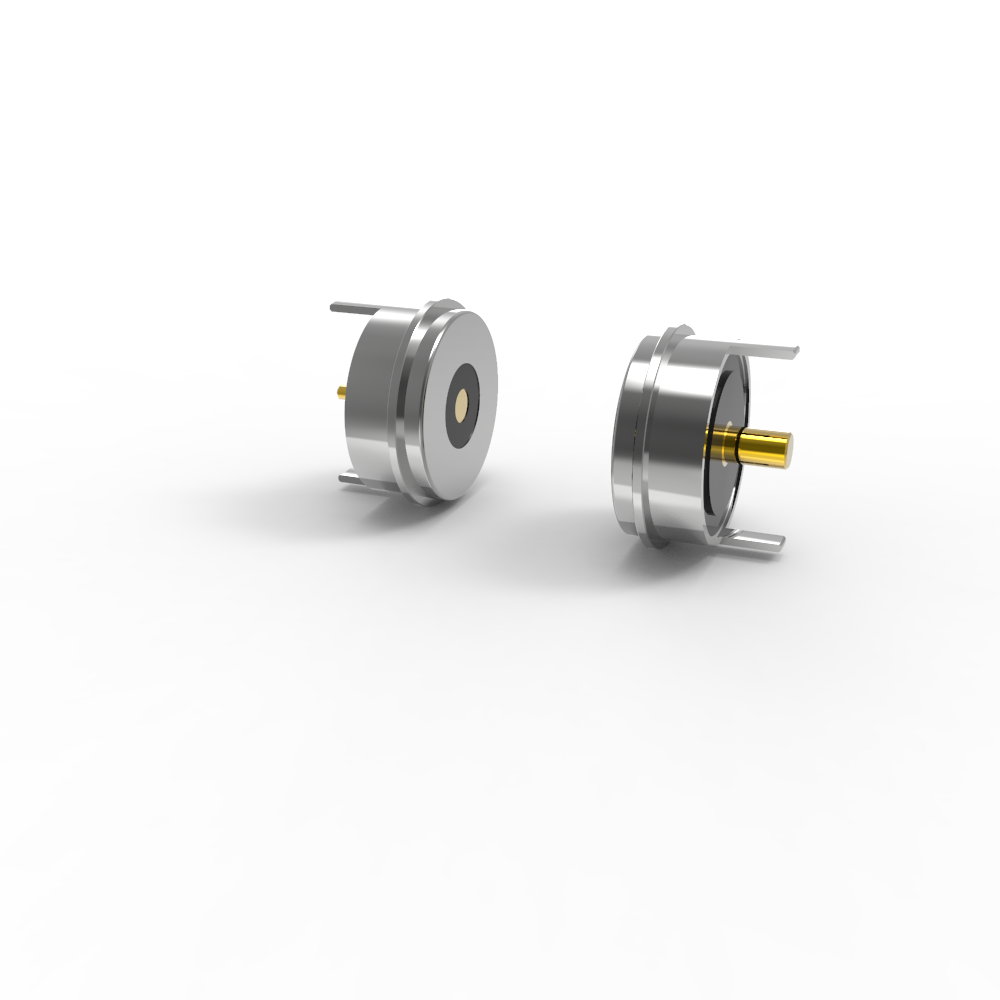

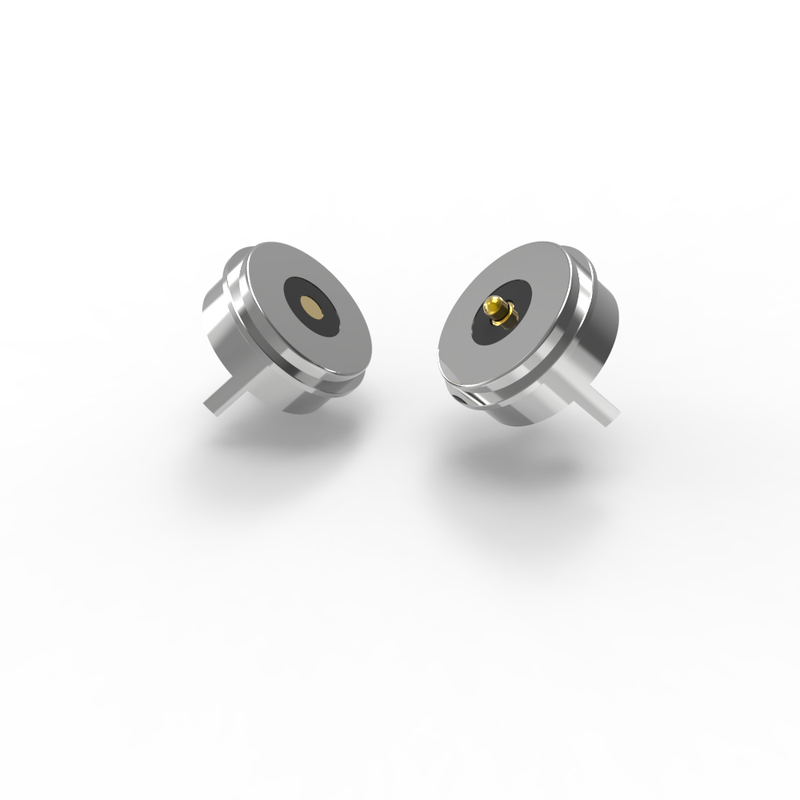

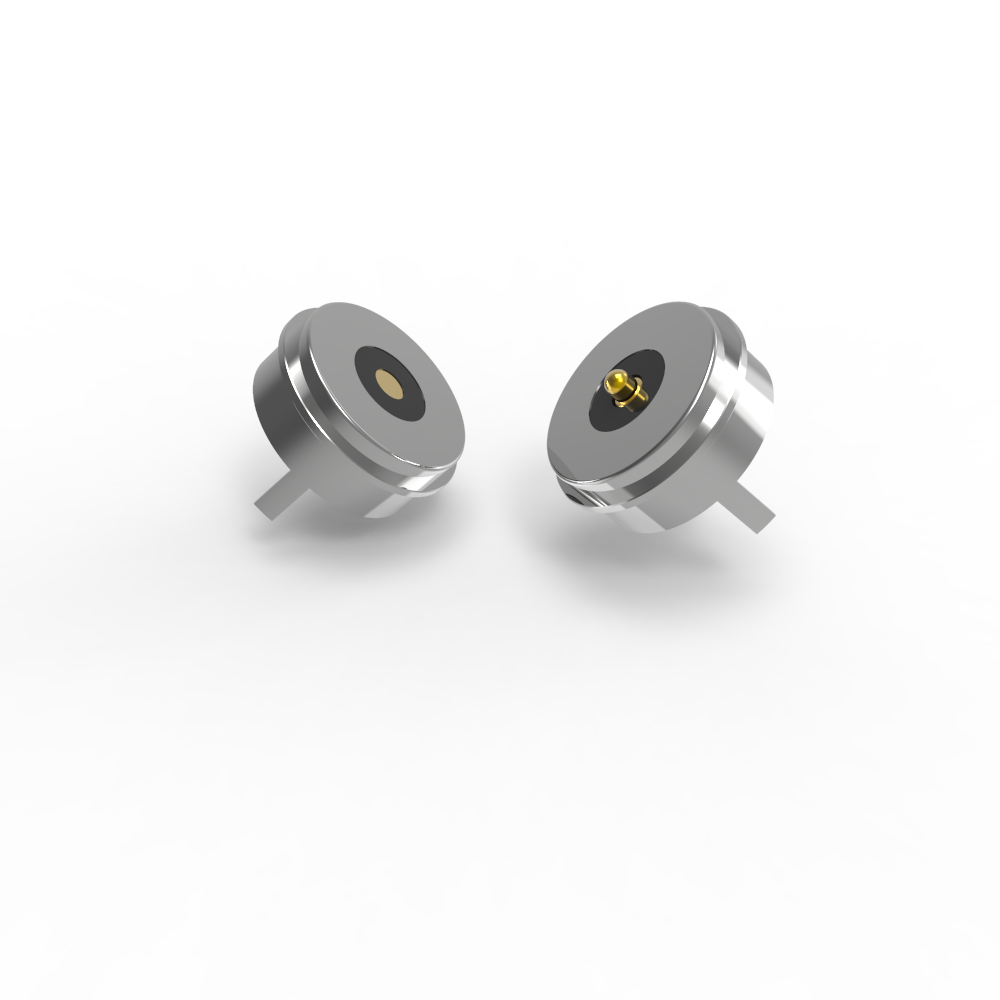

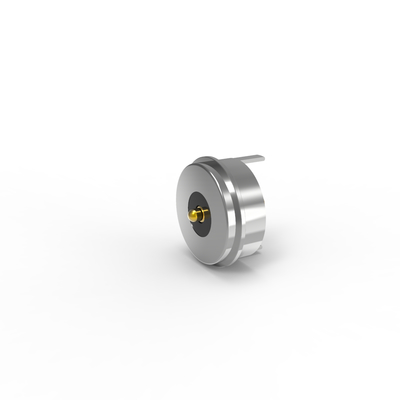

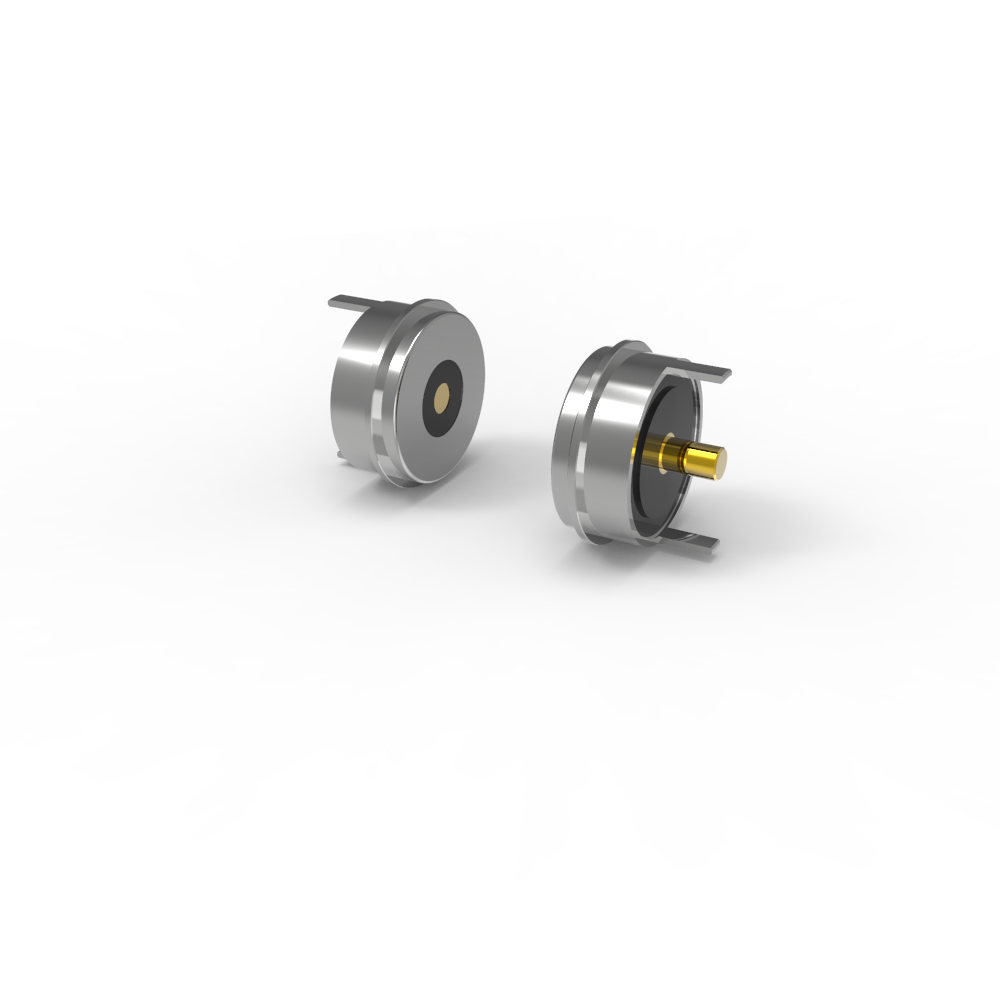

Connettore magnetico DC12V 5V, connettore di ricarica a 2 pin per PCB, diametro 10,0 mm

Connettore magnetico DC12V 5V, connettore magnetico a 2 pin per PCB, diametro 10,0 mm.

Produttore professionale di connettori magnetici:UPE è specializzata nella progettazione e produzione di connettori magnetici e connettori per cavi magnetici di alta qualità.

La personalizzazione è il nostro punto di forza:

Impieghiamo il nostro team di progettisti professionisti dedicato a comprendere e soddisfare le vostre esigenze specifiche.

Offriamo servizi completi di personalizzazione dei connettori magnetici.

Sviluppiamo soluzioni personalizzate di connettori a molla magnetici progettate specificamente per soddisfare le diverse esigenze dei clienti.

Impegno per la qualità e la conformità:

Tutti i materiali utilizzati nei nostri connettori magnetici sono rigorosamente conformi alle normative ambientali e di sicurezza RoHS e REACH.

Ogni connettore viene sottoposto al 100% di test di cortocircuito e circuito aperto, garantendo la massima affidabilità e prestazioni fin da subito.

Parte connettore magnetico maschio

...Materiale:

Pistone: C6801 senza piombo, placcatura 5U" Min Au su 60~100U"Ni;
Canna: C6801 senza piombo, placcatura 5U"Min Au su 60~100U"Ni;
Molla: SUS 304 placcatura 1U"Au;
Alloggiamento: Nero HTN+30%GF UL94 V-0;
Guscio: C6801 senza piombo Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
...Meccanico:
Forza della molla: 80 g ± 20 g, con corsa di lavoro di 1,0 mm.
Corsa completa: 1,2 mm.
Durata meccanica: 50000 cicli Min.
...Elettrico:
Tensione: 12,0 V.
Corrente: 5,0 A.
Resistenza di contatto: 50 mΩ Max (PIN).
Test 100% aperto e corto.
...Prodotto conforme a ROHS o REACH.

Parte connettore magnetico femmina

...Materiali:
PIN: C6801 senza piombo, placcatura 5U"Min Au su 60~100U"Ni;
Alloggiamento: Nero HTN+30%GF UL94 V-0;
Guscio: C6801 senza piombo Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
....Elettrico:
Tensione: 12,0 V.
Corrente: 5,0 A.
Resistenza di contatto: 50 mΩ Max (PIN).
Test 100% aperto e corto.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48H.
...& Dimensione chiave di ispezione.
… Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1. Saldatura a innesto su scheda PCB;
2. Formatura e incapsulamento dopo la saldatura dei fili;
3. È possibile aggiungere un terminale di trasferimento di quella scheda PCB;
4. Stampaggio a iniezione di stampi incorporabili;
5. I fili possono essere collegati direttamente.

Parametro dei connettori magnetici DC:

Disegno tecnico del connettore magnetico maschio circolare

Disegno tecnico del connettore magnetico femmina circolare

Layout PCB:

Vantaggi del connettore magnetico:

✅Design umanizzato dell'esperienza di connessione ad adsorbimento automatico;

✅Anticaduta umanizzato: è facile da rimuovere dall'interfaccia di ricarica e non è facile rimuovere il dispositivo;

✅Durata: fino a 100.000-200.000 cicli;

✅Design impermeabile: l'estremità femmina del dispositivo può essere antipolvere e impermeabile (IPX8);

✅Tempo di ricarica rapido: il design del connettore magnetico da 5A-10A supporta la trasmissione di corrente elevata;

✅L'aspetto del connettore magnetico può essere abbinato in base al design del dispositivo applicativo del cliente;

✅Design della struttura anti-cortocircuito del prodotto e a prova di errore;

✅Realizza la trasmissione del segnale ad alta frequenza, può sostituire la tradizionale funzione USB2.0 HDMI 1.3 Trasmissione del segnale video e audio

Applicazione dei prodotti con connettore magnetico:

Perché UPE dovrebbe essere il tuo partner?

1. Servizio di personalizzazione professionale

Vantaggio: adatta le soluzioni alle tue specifiche esatte, garantendo che il prodotto si adatti alle tue esigenze uniche senza compromessi. Ideale per applicazioni di nicchia o progetti innovativi.

2. Capacità di produzione rapida di campioni

Vantaggio: accelera il tuo ciclo di ricerca e sviluppo e il time-to-market. La prototipazione rapida consente iterazioni rapide, riducendo i costi di sviluppo e battendo i concorrenti.

3. Rigoroso sistema di controllo qualità

Vantaggio: garantisce coerenza e affidabilità. Riduce al minimo i difetti, i resi e i richiami costosi, proteggendo la reputazione del tuo marchio.

4. Lavorazione con componenti importati

Vantaggio: migliora le prestazioni e la longevità del prodotto. I materiali di alta qualità (ad esempio, componenti tedeschi/giapponesi) garantiscono durata e conformità agli standard internazionali.

5. Apparecchiature di collaudo ad alta precisione

Vantaggio: convalida l'accuratezza e la sicurezza del prodotto. Fondamentale per settori come l'aerospaziale, i dispositivi medici o l'automotive, dove le tolleranze non sono negoziabili.

6. Procedure di controllo dei costi ragionevoli

Vantaggio: ottimizza il tuo budget senza sacrificare la qualità. La gestione efficiente delle risorse si traduce in prezzi competitivi per te.

7. Standard ambientali del prodotto

Vantaggio: garantisce la conformità alle normative globali (ad esempio, RoHS, REACH). Rende a prova di futuro la tua catena di approvvigionamento e si rivolge ai mercati attenti all'ambiente.

Come effettuare l'ordine del tuo connettore magnetico con UPE

1. Invia le tue esigenze

Contatta il nostro team di vendita tramite:

Email: [union@upetech.net]

Telefono: [+86 13434524996]

Modulo online: [www.pogopinsconnector.com]

Fornisci dettagli:

✅ Applicazione (ad esempio, medicale, automobilistico, elettronica di consumo)

✅ Tipo di connettore (ad esempio, pogo pin magnetico, cavo di ricarica)

✅ Specifiche (tensione, corrente, dimensioni, grado di impermeabilità, ecc.)

✅ Quantità e tempi di consegna

2. Ottieni una soluzione personalizzata (se necessario)

I nostri ingegneri esamineranno le tue esigenze e proporranno un design personalizzato (se necessario).

Condivideremo modelli 3D, campioni o disegni tecnici per l'approvazione.

Termine di pagamento:

Acconto del 50% (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

Saldo del 50% (pagato prima della spedizione): garantisce il controllo qualità e l'impegno da entrambe le parti.

Metodo di pagamento:

T/T (Bonifico bancario), PayPal, Banca OCBC

Raccomandazione:

Utilizza PayPal per i campioni (più sicuro).

Utilizza T/T per ordini all'ingrosso (commissioni inferiori).

Tempi di consegna del campione:Campione di inventario 2-3 giorni lavorativi/campione personalizzato 5-7 giorni lavorativi

Tempi di consegna della produzione:10-15 giorni lavorativi

Prodotto per:America, Europa, Asia, Sud Africa

Termine commerciale:EXW

Trasporto:Aereo, Mare, Espresso

Servizio:Alta qualità con un prezzo ragionevole, servizio OEM, qualsiasi dimensione, colore, design speciali sono accettabili
