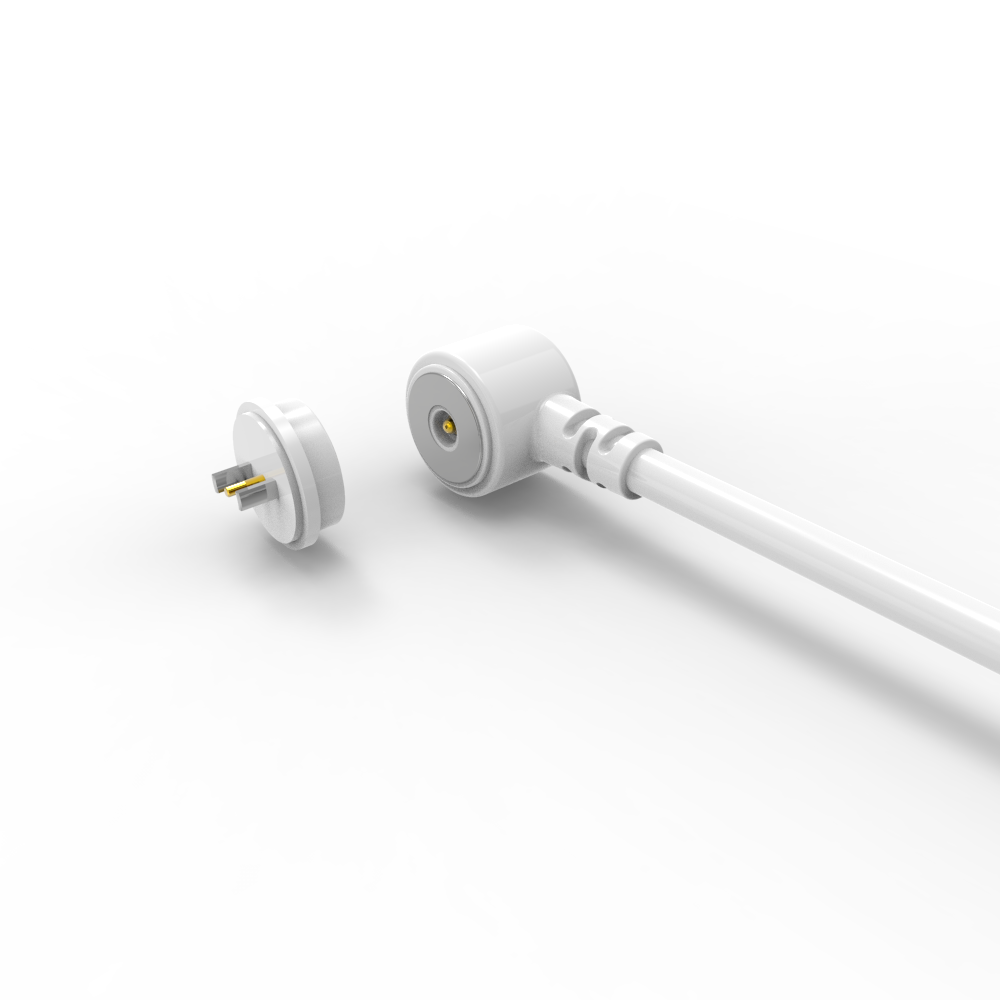

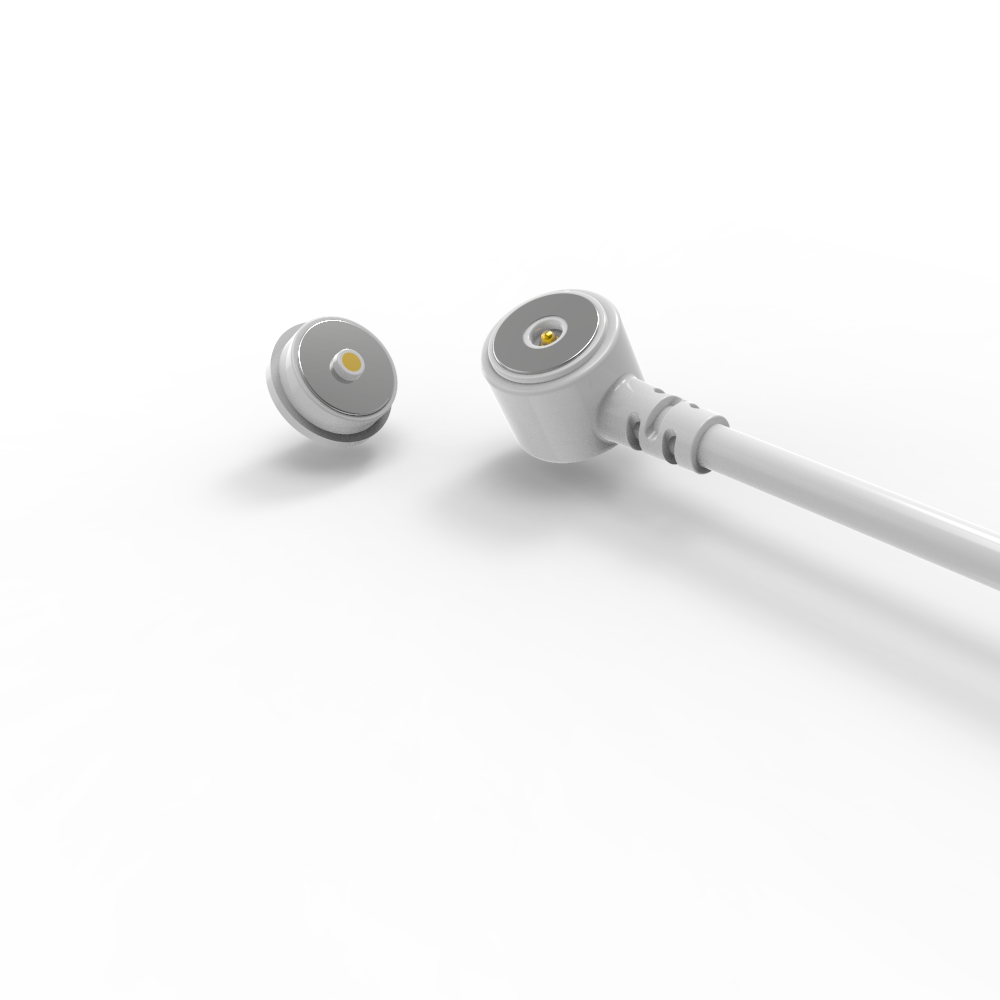

Produttore di connettori magnetici bianchi da 10,0 mm per cavi per elettrodomestici

Fabbricazione di connettori per cavi magnetici bianchi di 10,0 mm per elettrodomestici.

UPE è un produttore professionale di connettori magnetici e connettori per cavi magnetici.

I connettori per cavi di ricarica magnetica UPE hanno le caratteristiche di alta durata e protezione da corto circuito, forte magnetismo e sicurezza, ecc.la nostra serie di connettori magnetici fornisce tutte le funzioni comuni.

I prodotti sono principalmente venduti in Europa, Stati Uniti, Canada, Australia e paesi e regioni sviluppati in Asia.

Attenzione:
1.I magneti usano materiale NdFeB, possono mantenere la forza magnetica per sempre (esclusa alta temperatura, rottura, connessione allo stesso polo)

2. Magnete esistono interferenze del campo magnetico

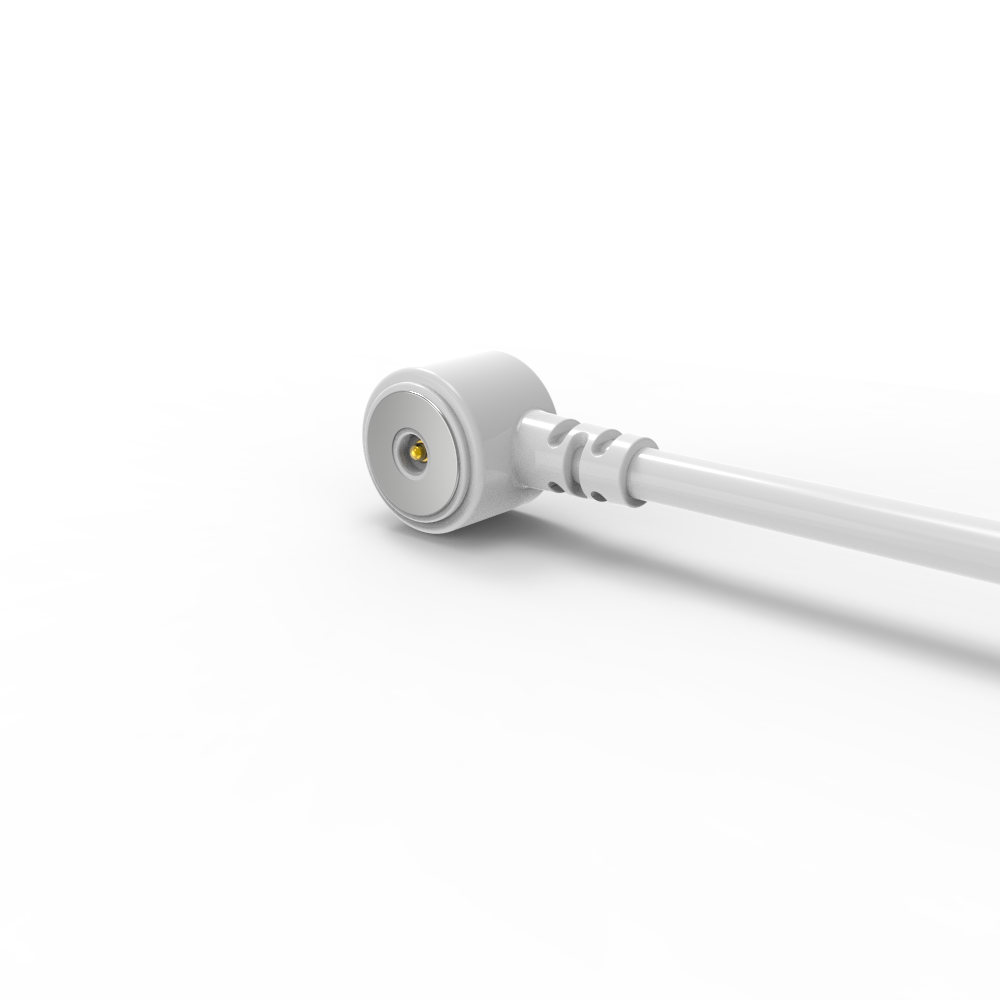

connessione per cavo magnetico maschile:

...Materiali:
Pogo Pin: ottone ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Cassa: LCP+30%GF UL94 V-0 bianco;
Magnete:NdFeB N52 Plating Ni;
Cable:BiancoOD 3,5*2C ((TC65*0,08),
Cappotto di filo:BiancoTPE 90A.
Giacca di connettore: bianco TPE 90A..
...meccanica:
Forza di molla: 70g±20g, a 1,0 mm di storche di lavoro.
Storca piena: 1,2 mm.
Vita meccanica: 10000 cicli min.
...elettrico:
Tensione: 12 V.
corrente: 3A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.

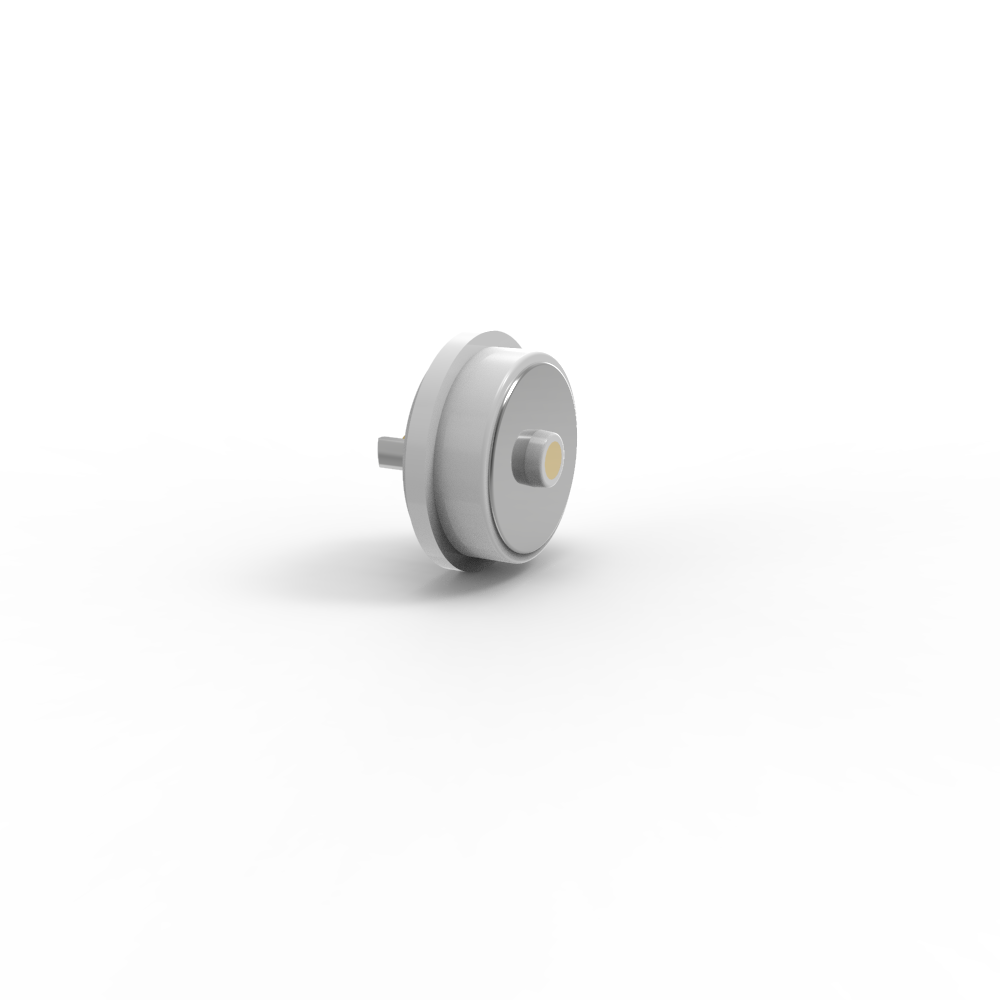

connessione magnetica femminile:

..Materiali:
PINr:C6801 privo di piombo, con 5U" Min Au sopra 60~100U" Ni;
Cassa: LCP+30%GF UL94 V-0 bianco;
Conchiglie: C6801 non contenente piombo;
Magnete: NdFeB N52 Plattatura Ni
... elettrico:
Voltaggio:120,0 V.
Corrente: 3,0A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...Prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.
... Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1.PCB di saldatura a chiusura;
2.formazione e incapsulamento di fili dopo saldatura;
3.Può essere aggiunto un terminale di trasferimento di tale scheda PCB;
4.Molding stampaggio a iniezione di stampi incorporati;
5I fili possono essere attaccati direttamente.

Parametro dei connettori di cavi magnetici circolari 2Pin:

Disegno tecnico del connettore del cavo magnetico maschile circolare 2Pin

Disegno tecnico del connettore magnetico femminile circolare 2Pin

Relayout PCB raccomandato

Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere abbinato alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura del prodotto contro cortocircuito e sicurezza;

●Realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3

●I connettori femminili e gli adattatori PCB economici di spazio possono raggiungere connessioni di tipo pogo e SMT DIP

●L'eccellente grado di resistenza alla corrosione (48H-120H) soddisfa i requisiti per l'uso in ambienti difficili

●Interfacce espandibili eccellenti, che possono implementare (segnale di alimentazione, video audio, jack, ecc.)

●Il tempo di sviluppo è breve, il costo di produzione dello stampo è basso, ed è adatto per la personalizzazione

Applicazione dei prodotti:

1.Aerospaziale, dispositivi medici, elettronica di bordo per autoveicoli, piccoli elettrodomestici, apparecchiature industriali automatizzate, apparecchiature di comunicazione dati, apparecchiature di ispezione industriale,dispositivi wireless, veicoli intelligenti a rotaia
2: dispositivi di realtà virtuale (VR), dispositivi di veicoli aerei senza pilota, dispositivi robot intelligenti
3: prodotti indossabili intelligenti, prodotti di posizionamento intelligente (orologi intelligenti per bambini, braccialetti intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)
4: dispositivi domestici intelligenti, dispositivi terminali portatili intelligenti, attrezzature igieniche intelligenti, attrezzature sportive all'aperto intelligenti, dispositivi fisioterapici e di bellezza intelligenti
5: elettronica di consumo, piccoli elettrodomestici (stampatrici, telefoni intelligenti, computer, fotocamere, apparecchiature audiovisive, PDA)

Perche'ha scelto noi?

1.R & D team capacità di progettazione e sviluppo indipendente, può essere personalizzato con lo sviluppo del prodotto; hai solo un ID, faremo la sinistra per te, sviluppo gratuito, tempo di R & D 3-5 giorni lavorativi.

2.Progetti di selezione multi-programma, connessione rotonda, quadrata, rettangolare, a forma con l'uso flessibile del modo per ottenere un aspetto bello, risparmio di spazio, facile spina,la forza magnetica può raggiungere da 1N a 30N.

3.Modo di connessione:magnete a magnete,magnete a lega,magnete a lamiere di ferro e così via,per soddisfare le diverse strutture e applicazioni, evitare interferenze del campo magnetico, utilizzare magneti NdFeB,Può mantenere la forza magnetica per sempre..
