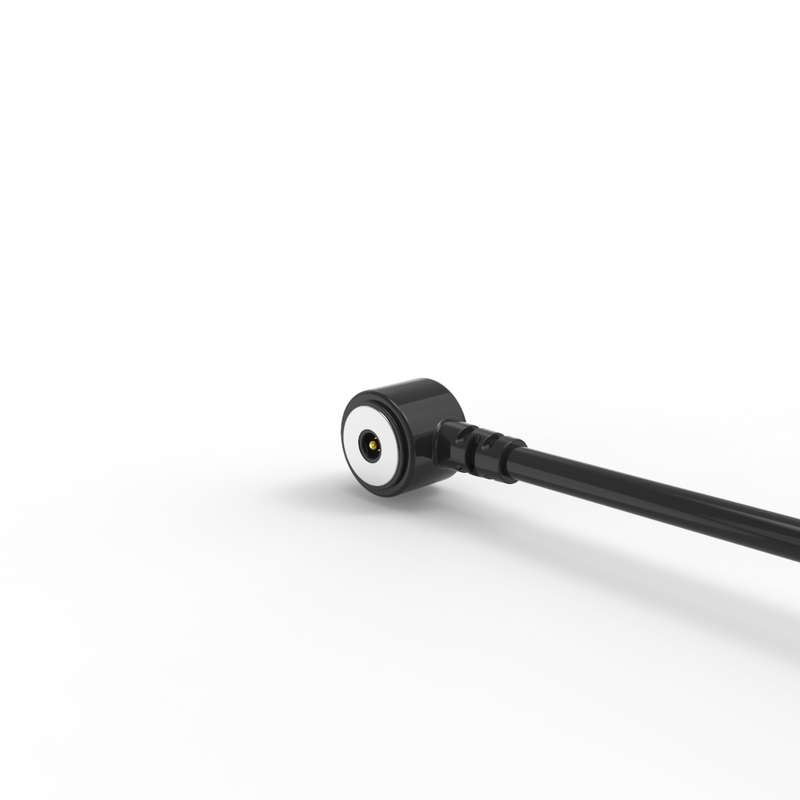

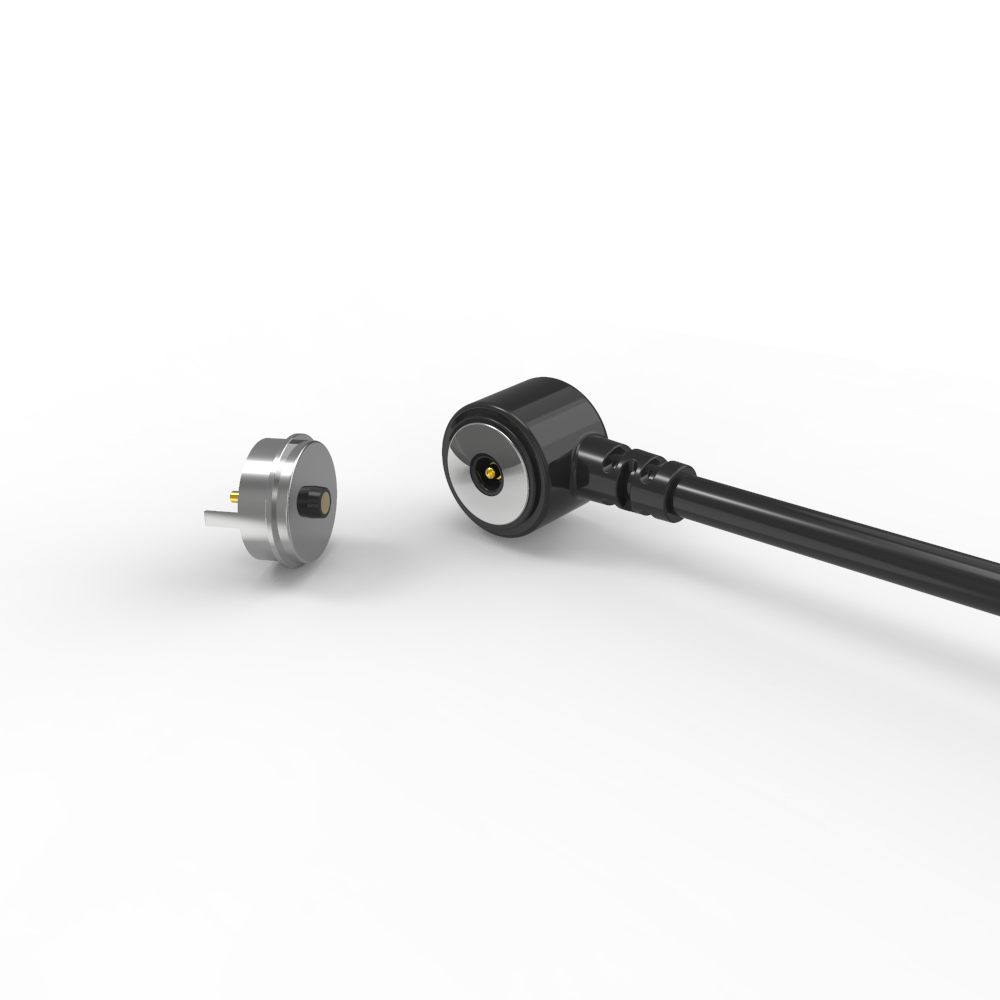

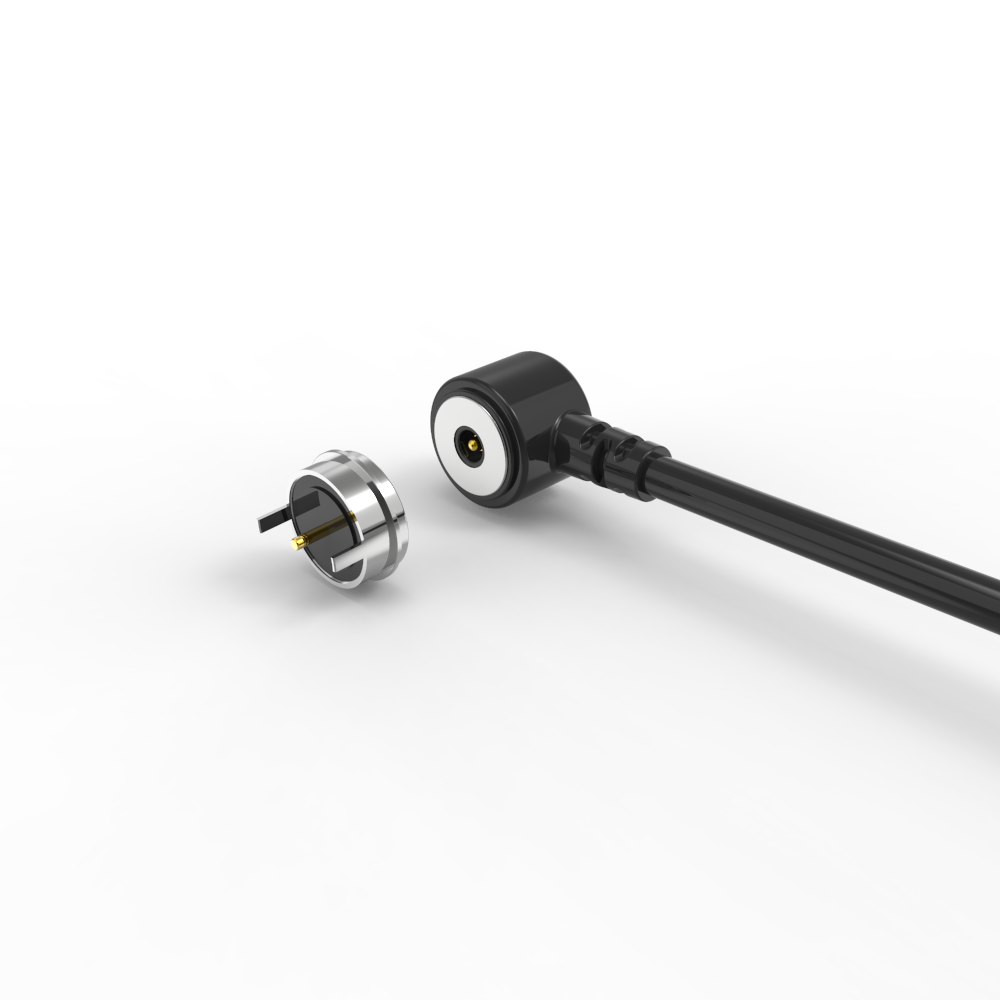

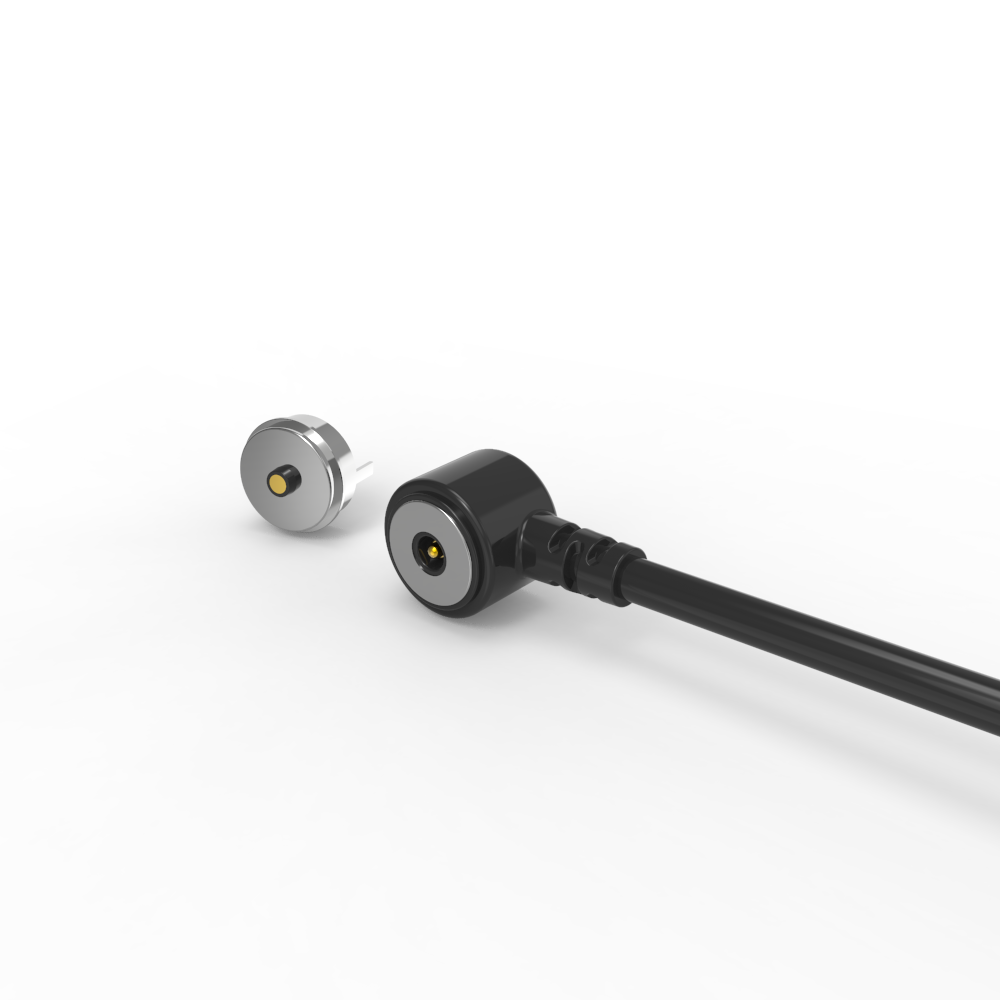

Connettore magnetico di ricarica rotondo, maschio e femmina, per scaldavivande

Connettore cavo di ricarica magnetica maschile e femminile rotondo per la scatola del pranzo termico, il pin pogo magnetico ha il vantaggio di adsorbimento automatico, facile da funzionare. Il perno di pogo ha una buona conducibilità elettrica, non facilmente corrosa in un ambiente grave.

Union Precision Electronic Co., Ltd (UPE) è impegnata in POGO di fascia alta, connettori POGO, connettore magnetico e progettazione, sviluppo, produzione e vendite di prodotti di supporto come azienda ad alta tecnologia.

Abbiamo aderito all'innovazione tecnologica continua e ai prodotti di alta qualità come core dello sviluppo dell'azienda, un team tecnico professionale ed esperto ha più di 15 anni di esperienza nel settore dei connettori pertinenti. Ha molti anni di esperienza lavorativa nello sviluppo del prodotto e nella produzione. Garantire la qualità del prodotto durante la progettazione del prodotto, lo sviluppo e la produzione. Allo stesso tempo, può anche fornire ai clienti un supporto tecnico come lo sviluppo sincrono.

I prodotti sono conformi agli standard di protezione ambientale dell'UE ROHS, Reach, HF.

REACCHIO GLOBALE:I prodotti UPE sono fidati in tutto il mondo, con un obiettivo primario sull'esportazione di mercati sviluppati, tra cui:

.Europa

. United States & Canada

.Australia

. Regioni sviluppate in tutta l'Asia

In sostanza:UPE offre una gamma completa di soluzioni di connettore magnetico affidabili, sicure e innovative per soddisfare i requisiti impegnativi dei clienti globali nei mercati avanzati.

Connettore del cavo magnetico maschile:

... Materiali:
PIN POGO: ottone (plunger & barilotto 5u "min au oltre 60 ~ 100u" ni);
Alloggio: HTN nero+30%GF UL94 V-0;
Magnete: ndfeb n52 placcatura ni;
Cavo: Black OD 3.5*2C (TC65*0,08),
Giacca a filo: Black TPE 90A.
Giacca del connettore: TPE NERO 90A ..
...Meccanico:
Forza di primavera: 70G ± 20 g, a 1,0 mm Working Storke.
Storke completo: 1,2 mm.
Vita meccanica: 10000Cycle Min ..
...Elettrico:
Tensione: 12 V.
Currente: 3A.
Resistenza di contatto: 50MΩMAX (pin).
Test aperto e breve al 100%.
... ROHS o RAGGIUNGI PRODOTTO CONDITO.
... Test di spruzzo salino: 48 H.

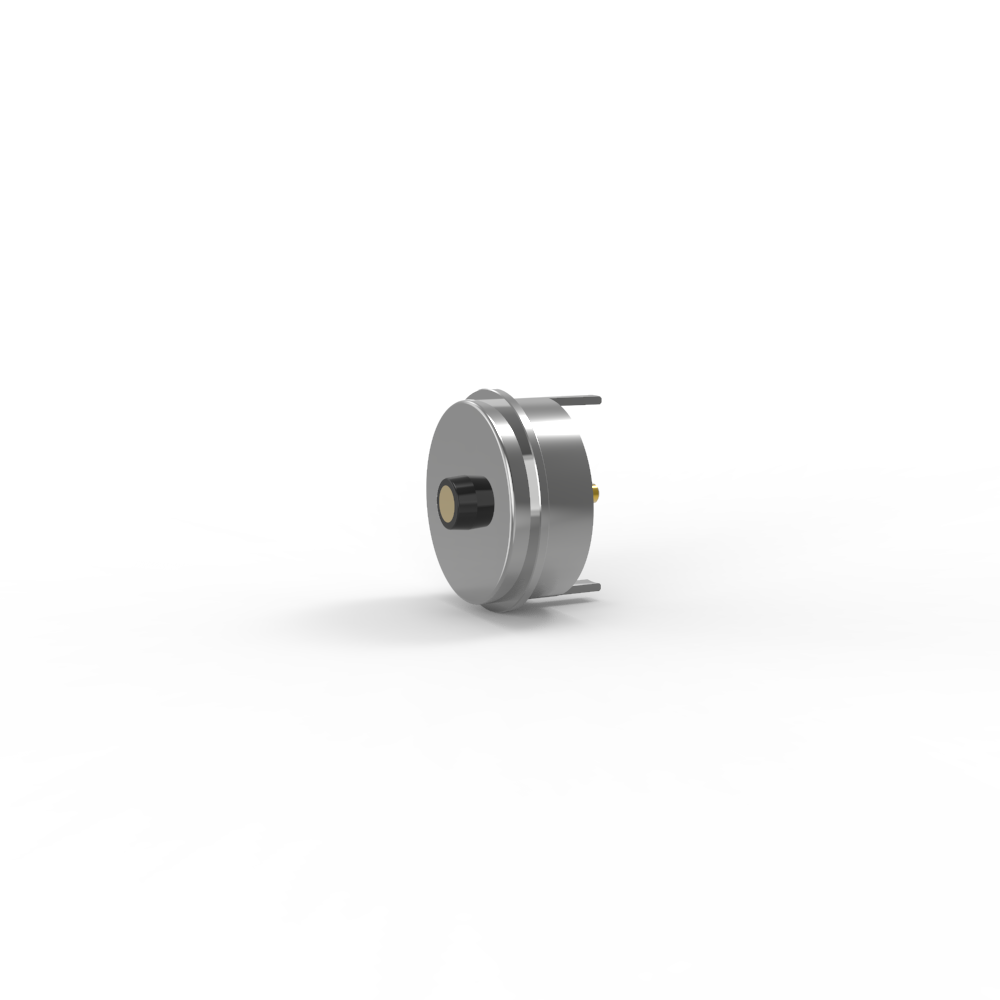

Connettore magnetico femmina:

..Materials:
PINR: senza piombo C6801, placca 5u "min au oltre 60 ~ 100u" Ni;
Alloggio: HTN nero+30%GF UL94 V-0;
Shell: Plack Ni senza piombo C6801;
Magnete: ndfeb n52 placcatura ni
....Elettrico:
Tensione: 12.0 V.
Corrente: 5.0a.
Resistenza di contatto: 50MΩMAX (pin).
Test aperto e breve al 100%.
... ROHS o prodotto Compliant.
... Test di spruzzatura salina: 48h.
... Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1.Plug-in Scheda PCB di saldatura;
2.Formando e incapsulando dopo i fili di saldatura;
3. Un terminale di trasferimento di quella scheda PCB può essere ADDE;
4. Morming di iniezione di stampo incorporabile;
5. Iwires possono essere legati direttamente.

Attenzione:
1.Magnet Usa il materiale NDFEB, può mantenere la forza magnetica per sempre (tranne l'alta temperatura, rotta, stessa connessione polare)

2.Magnet esiste interferenza sul campo magnetico

3.Can Progettare protezione del corto circuito

Come funzionano i connettori magnetici?

. Entrambi i lati si collegano magneticamente se messi in prossimità tra loro
.Light sul retro della spina indica che la potenza sta scorrendo
.Quando i lati vengono separati, il flusso di potenza si ferma immediatamente
. Evitano cortocircuiti mentre i connettori si respingono a vicenda e se lo attirano sono sulle parti isolate (poiché entrambi i connettori liberano lo stesso palo magnetico)

Connettori a cavo magnetico a 2 pin circolare Parametro:

Disegno tecnico di cavo magnetico a 2 pin circolare

Disegno tecnico del connettore magnetico 2pin circolare

RifLayout PCB lodato

Vantaggi del connettore magnetico:

1. Esperienza utente senza fine

.Adsorbimento automatico: si collega facilmente con una semplice azione "snap" - nessun allineamento preciso necessario.

.Sicurezza anti-caduta: si stacca in modo pulito sotto tensione (ad es. Inciampante sul cavo), proteggendo i dispositivi dai danni.

2. Durabilità eccezionale

.Vita ad alto ciclo: valutato per 100.000–200.000 cicli di connessione/disconnessione - di gran lunga superanti i connettori standard.

.Design robusto: la struttura rinforzata resiste a stress fisico e uso frequente.

3. Resilienza ambientale

.IPX8 Impermeabilizzazione: la porta sul lato del dispositivo (femmina) resiste alla sommersione (ideale per dispositivi indossabili, attrezzatura medica, dispositivi per esterni).

.Resistenza alla polvere: il design sigillato impedisce l'ingresso di particelle.

4. Deliverità di potenza altissima

.Supporto di ricarica rapida: gestisce le correnti 5A-10A, consentendo una rapida ricarica per i dispositivi affamati di potenza.

.Bassa resistenza: ottimizzata per una trasmissione efficiente ad alta corrente con una perdita di energia minima.

5. Flessibilità di progettazione

.Estetica personalizzabile: forma, colore e marchio su misura per abbinare i dispositivi host (ad es. Wedables, Gadget IoT).

.Adattabilità del fattore di forma: può essere progettato per profili ultra-slim o recinti specializzati.

6. Sicurezza offerta

.Circuito anti-short: protezione integrata contro i cortometraggi accidentali durante la connessione/disallineamento.

.Polarità infallibile: il design fisico impedisce un inserimento errato (protezione della polarità inversa).

7. Capacità del segnale avanzata

.Dati ad alta velocità: supporta USB 2.0, HDMI 1.3, segnali audio/video-Sostituzione di porte tradizionali senza compromettere la funzione.

.Integrità del segnale: mantiene una trasmissione stabile per video/audio anche con frequenti disconnessioni.

Le aree di applicazione del prodotto sono:

1.Consumer Electronics & Portable Devices:

Dispositivi .wearble (orologi intelligenti, localizzatori di animali domestici, bracciali intelligenti)

.Laptops, tablet pcs

.Pdas (assistenti digitali personali)

. -Handheld Data Terminals

2.Healthcare & Medical Technology:

. Attrezzatura medica (dispositivi diagnostici, monitor dei pazienti, dispositivi medici portatili, ecc.)

3. Tecnologia di informazione e comunicazione (ICT):

.Data Apparecchiature di comunicazione (router, switch, modem, server, archiviazione di rete)

.TeleComunications Apparecchiature (stazioni base, attrezzatura per trasmissione, infrastruttura di rete)

. Dispositivi.

4. Automazione e controllo industriale:

. Attrezzatura di automazione (PLC, HMIS, motori, sensori)

. Attrezzatura industriale (robotica, sistemi di controllo, attrezzatura di test e misurazione nelle fabbriche)

5.Aerospace, difesa e militari:

Sistemi di aviazione (Avionics di pilotaggio, sistemi in volo)

. Aerospace Systems (satelliti, sottosistemi di veicoli spaziali)

.Militari Comunicazioni (radio tattiche, sistemi di comunicazione sicuri)

.Elettronica di milita (radar, sistemi EW, sistemi di orientamento, piattaforme C4ISR)

6. Automotive e trasporto:

.Automobili (sistemi di infotainment, sistemi avanzati di assistenza ai conducenti (ADA), unità telematiche, moduli di controllo del corpo)

Sistemi di navigazione. Automotive (unità di testa, dispositivi GPS dedicati)

. Tester di automotive e apparecchiature di misurazione (strumenti di scansione diagnostica, programmatori ECU, tester da banco)

FAQ

1.Pergiamo noi?
Con sincerità al 100%, la nostra azienda fornirà il miglior servizio per te qualunque prodotti o dopo le vendite. Forniremo le citazioni più ragionevoli e progettano campioni di alta qualità in base ai tuoi disegni o requisiti. Forniamo garanzia per ogni cliente dopo la vendita.

2. Puoi personalizzare i prodotti per noi?
Siamo molto lieti di personalizzare per te o di design per te. Fornici il tuo disegno o campioni e raccontaci i tuoi requisiti speciali sui prodotti. Possiamo personalizzare il prima possibile in base alle tue esigenze.

3. Quanto costerà il campione?
Se gli articoli di scorta, forniamo campioni ai clienti gratuitamente, ma dovresti sopportare il trasporto.
Se personalizza ITERMS, addebiteremo un costo correttamente e rimborsare la proporzione ragionevole della tassa di campionamento quando hai l'ordine per noi!

4. Che cosa riguarda i tuoi tempi di consegna?
Il tempo di consegna dipende dalla quantità e dalla difficoltà dell'ordine del cliente. Davvero, la consegna delle merci azionaria entro 3 giorni mentre i prodotti personalizzati consegnati entro 2 settimane.

5.le che dà il controllo della qualità della tua azienda?
Testimeremo e ispezioneremo i prodotti per garantire la qualità dei prodotti per ottenere la soddisfazione. La qualità è la più importante nella nostra azienda, dal materiale alla consegna, tutti saranno controllati e la società ottenga IS09001 per garantire questo.

Come ordinare i connettori magnetici dall'UPE

✅ Passaggio 1: invia i tuoi requisiti

✅Step 2: citazione e accordo

✅Step 3: conferma l'ordine e la paga

✅ Passaggio 4: produzione e spedizione

✅Step 5: garanzia di qualità
