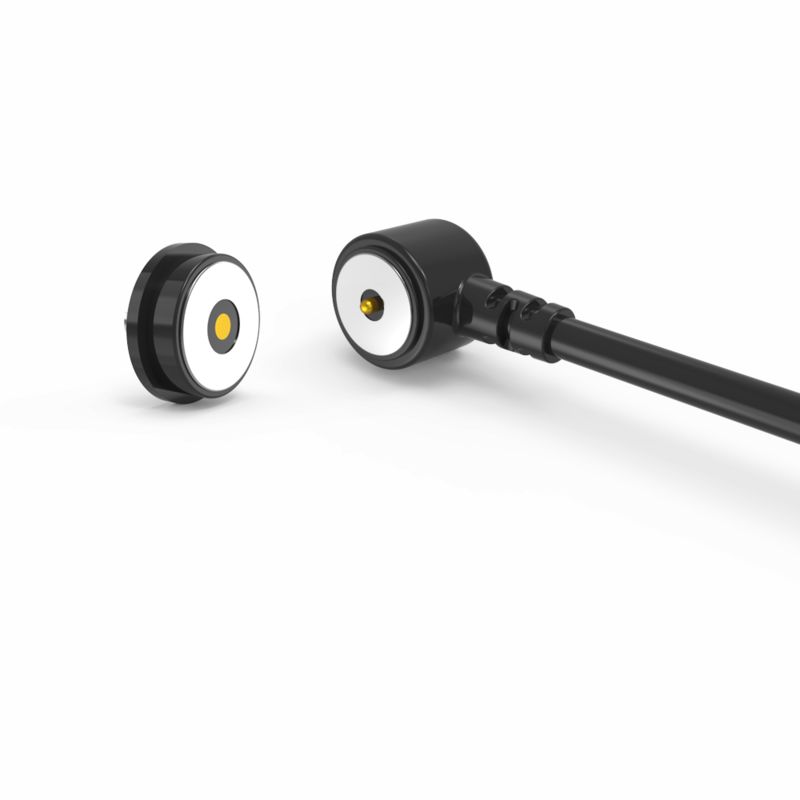

Connettore magnetico per cavo, nero, rotondo, maschio e femmina, per smontaggio beni

Connettore per cavo magnetico maschio e femmina rotondo nero per asset strip, il connettore per cavo magnetico ha il vantaggio dell'adsorbimento automatico, facile da usare. Il pin pogo ha una buona conduttività elettrica, non si corrode facilmente in un ambiente severo.

UPE è un connettore magnetico e un connettore per cavo magnetico ODM/OEM professionale, fornisce soluzioni di ricarica magnetica per i clienti, il tempo di sviluppo è breve e lo stampo a basso costo per la personalizzazione.

Team di progettazione professionale interno e officina meccanica avanzata. Possiamo collaborare per sviluppare i prodotti di cui hai bisogno.

Macchine automatiche avanzate, sistema di controllo del processo rigoroso. Possiamo produrre tutti i terminali elettrici oltre le tue esigenze.

Connettore per cavo magnetico maschio:

...Materiali:
Pin Pogo: Ottone (pistone e canna placcati 5U" Min Au su 60~100U"Ni);
Alloggiamento: nero HTN+30%GF/LCP UL94 V-0;
Magnete: NdFeB N52 Placcatura Ni;
Cavo: nero OD 3,5*2C(TC65*0,08),
Guaina del filo: nero TPE 90A .
Guaina del connettore: nero TPE 90A..
...Meccanico:
Forza della molla: 70g±20g, a 1,0 mm di corsa di lavoro.
Corsa completa: 1,2 mm.
Vita meccanica: 10000 cicli Min..
...Elettrico:
Tensione: 12 V.
Corrente: 3A.
Resistenza di contatto: 50mΩMax (PIN).
Test aperto e corto al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48 H.

Connettore magnetico femmina:

..Materiali :
PINr: C6801 senza piombo, placcatura 5U" Min Au su 60~100U"Ni;
Alloggiamento: nero HTN+30%GF UL94 V-0 ;
Guscio: C6801 senza piombo Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
....Elettrico:
Tensione: 12,0 V.
Corrente: 3,0 A.
Resistenza di contatto: 50mΩMax (PIN).
Test aperto e corto al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48H.
… Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1. Saldatura a innesto della scheda PCB;
2. Formatura e incapsulamento dopo la saldatura dei fili;
3. È possibile aggiungere un terminale di trasferimento di quella scheda PCB;
4. Stampaggio a iniezione di stampi incorporabili;
5. I fili possono essere collegati direttamente.

 Attenzione:
1. Il magnete utilizza materiale NdFeB, può mantenere la forza magnetica per sempre (eccetto alta temperatura, rottura, collegamento dello stesso polo)

2. Il magnete esiste interferenza del campo magnetico

3. Può progettare la protezione da cortocircuito

Come funzionano i connettori magnetici?

.Entrambi i lati si collegano magneticamente quando vengono posti in prossimità l'uno dell'altro
.La luce sul retro della spina indica che l'alimentazione sta fluendo
.Quando i lati vengono separati, il flusso di alimentazione si interrompe immediatamente
.Evitano i cortocircuiti poiché i connettori si respingono e, se si attraggono, è sulle parti isolate (poiché entrambi i connettori liberano lo stesso polo magnetico)

Parametro dei connettori per cavi magnetici circolari a 2 pin:

Disegno tecnico del connettore per cavo magnetico maschio circolare a 2 pin

Disegno tecnico del connettore magnetico femmina circolare a 2 pin

Relayout pcb raccomandato

Vantaggi del connettore magnetico:

1. Esperienza utente senza sforzo

.Adsorbimento automatico: si collega facilmente con una semplice azione "a scatto" – non è necessario un allineamento preciso.

.Sicurezza anti-caduta: si stacca in modo pulito sotto tensione (ad esempio, inciampando sul cavo), proteggendo i dispositivi da danni.

2. Durata eccezionale

.Ciclo di vita elevato: valutato per 100.000–200.000 cicli di collegamento/scollegamento – superando di gran lunga i connettori standard.

.Design robusto: la struttura rinforzata resiste allo stress fisico e all'uso frequente.

3. Resilienza ambientale

.Impermeabilizzazione IPX8: la porta lato dispositivo (femmina) resiste all'immersione (ideale per dispositivi indossabili, dispositivi medici, dispositivi per esterni).

.Resistenza alla polvere: il design sigillato impedisce l'ingresso di particelle.

4. Erogazione di potenza ad alte prestazioni

.Supporto per la ricarica rapida: gestisce correnti da 5A–10A, consentendo una ricarica rapida per dispositivi che richiedono molta energia.

.Bassa resistenza: ottimizzato per un'efficiente trasmissione ad alta corrente con una perdita di energia minima.

5. Flessibilità di progettazione

.Estetica personalizzabile: forma, colore e marchio su misura per abbinare i dispositivi host (ad esempio, dispositivi indossabili, gadget IoT).

.Adattabilità del fattore di forma: può essere progettato per profili ultrasottili o custodie specializzate.

6. Sicurezza avanzata

.Anti-cortocircuito: protezione integrata contro i cortocircuiti accidentali durante il collegamento/disallineamento.

.Polarità a prova di errore: il design fisico impedisce l'inserimento errato (protezione dall'inversione di polarità).

7. Capacità di segnale avanzata

.Dati ad alta velocità: supporta USB 2.0, HDMI 1.3, segnali audio/video – sostituendo le porte tradizionali senza compromettere la funzione.

.Integrità del segnale: mantiene una trasmissione stabile per video/audio anche con disconnessioni frequenti.

Le aree di applicazione del prodotto sono:

.Dispositivi indossabili (smartwatch, localizzatore di animali domestici, braccialetto intelligente) carica/cavo
.Laptop, tablet PC, PDA, terminale dati portatile;
.Apparecchiature mediche, dispositivi wireless, apparecchiature di comunicazione dati, telecomunicazioni apparecchiature, automazione e apparecchiature industriali;
.Aviazione, aerospaziale, comunicazioni militari ed elettronica militare
.Automobile, navigazione automobilistica, tester e apparecchiature di misurazione

I nostri vantaggi:
Soluzioni personalizzate – Il nostro team di ingegneri esperti è specializzato in connettori POGO PIN, connettori di ricarica magnetici e connettori industriali impermeabili, offrendo un rapido supporto alla progettazione e brevi cicli di sviluppo
Prototipazione rapida – Rapida consegna dei campioni per soddisfare le esigenze urgenti
Qualità e affidabilità stabili – Prestazioni costanti per prodotti sicuri e affidabili.
Servizio conveniente ed eccellente – Soluzioni di alto valore su misura per le esigenze dei clienti.
Ci impegniamo a fornire prodotti sicuri, affidabili e di alta qualità che superino le aspettative dei clienti.

Qualità, integrità e servizio superiore sono i principi fondamentali che sosteniamo con fermezza. Non vediamo l'ora di collaborare con più partner per crescere e avere successo insieme
