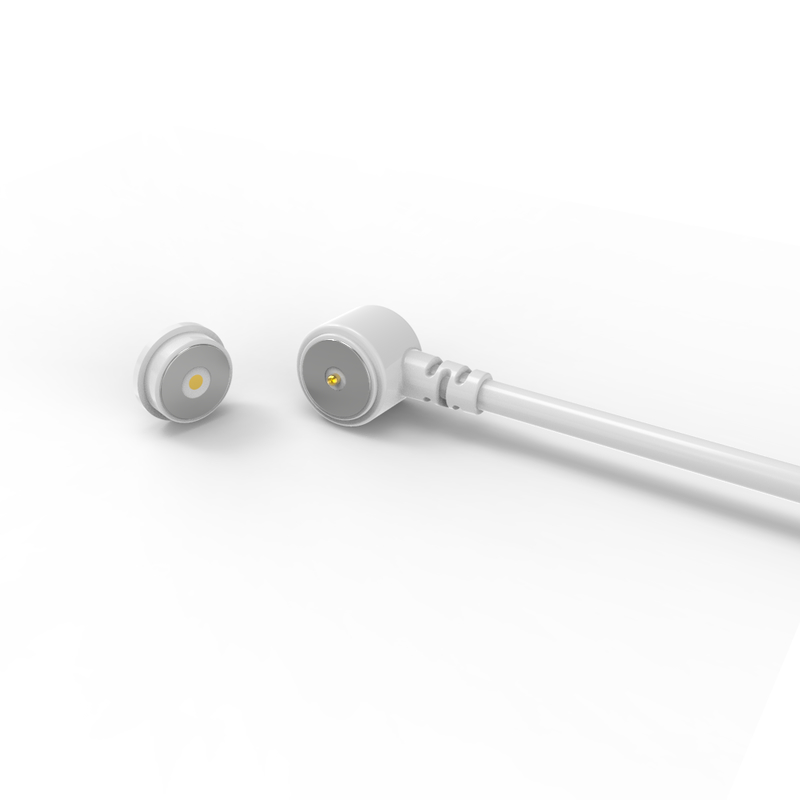

Connettore per cavo caricatore pogo pin magnetico rotondo maschio e femmina

 Connettore per cavo caricabatterie a pin a molla magnetico maschio e femmina rotondo, il connettore per cavo magnetico ha il vantaggio dell'adsorbimento automatico, facile da usare. Il pin a molla ha una buona conduttività elettrica, non si corrode facilmente in un ambiente severo.

Union Precision Electronics Co., Ltd. è un produttore professionale specializzato nella ricerca e sviluppo e nella produzione di componenti per connettori.

In qualità di azienda leader nel settore dei connettori in Cina, ci concentriamo sulla fornitura di soluzioni competitive, inclusi connettori a pin a molla,

connettori magnetici e connettori industriali impermeabili.

I nostri prodotti sono ampiamente utilizzati in vari settori, come:

Telecomunicazioni, Dispositivi Medici,Aerospaziale,Automotive,Apparecchiature Wireless,

Tecnologia indossabile, Apparecchiature di test industriali (ad esempio, smartphone, TV, tablet, console di gioco, dispositivi di apprendimento, ecc.)

Periferiche per computer Con una forte presenza globale, i nostri prodotti vengono esportati principalmente in Europa,

Stati Uniti, Canada e regioni sviluppate in Asia.

UPE è dotata di tecnologia avanzata e moderne tecniche di produzione. Siamo certificati ISO9001 e ISO14001, garantendo che tutti i nostri prodotti siano conformi agli standard ambientali EU RoHS.

Connettore per cavo magnetico maschio:

...Materiali:
Pin a molla: Ottone (Plunger&Barrel placcatura 5U" Min Au su 60~100U"Ni);
Alloggiamento: LCP bianco+30%GF/LCP UL94 V-0;
Magnete: NdFeB N52 Placcatura Ni;
Cavo: Bianco OD 3.5*2C(TC65*0.08),
Guaina del filo: Bianco TPE 80A .
Guaina del connettore: Bianco TPE 80A..
...Meccanico:
Forza della molla: 70g±20g, a 1,0 mm di corsa di lavoro.
Corsa completa: 1,2 mm.
Vita meccanica: 10000 cicli Min..
...Elettrico:
Tensione: 12 V.
Corrente: 3A.
Resistenza di contatto: 50mΩMax (PIN).
Test 100% aperto e corto.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48 H.

Connettore magnetico femmina:

..Materiali :
PINr: C6801 senza piombo, placcatura 5U" Min Au su 60~100U"Ni;
Alloggiamento: LCP bianco+30%GF UL94 V-0 ;
Guscio: C6801 senza piombo Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
....Elettrico:
Tensione: 12,0 V.
Corrente: 3,0 A.
Resistenza di contatto: 50mΩMax (PIN).
Test 100% aperto e corto.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48H.
… Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1. Saldatura a innesto su scheda PCB;
2. Formatura e incapsulamento dopo la saldatura dei fili;
3. È possibile aggiungere un terminale di trasferimento di quella scheda PCB;
4. Stampaggio a iniezione di stampi incorporabili;
5. I fili possono essere collegati direttamente.

 Attenzione:
1. Il magnete utilizza materiale NdFeB, può mantenere la forza magnetica per sempre (eccetto alta temperatura, rottura, collegamento dello stesso polo)

2. Il magnete esiste interferenza del campo magnetico

3. Può progettare la protezione da cortocircuito

Come funzionano i connettori magnetici?

.Entrambi i lati si collegano magneticamente quando vengono posizionati in prossimità l'uno dell'altro
.La luce sul retro della spina indica che l'alimentazione sta fluendo
.Quando i lati vengono separati, il flusso di alimentazione si interrompe immediatamente
.Evitano cortocircuiti poiché i connettori si respingono e, se si attraggono, è sulle parti isolate (poiché entrambi i connettori liberano lo stesso polo magnetico)

Parametro dei connettori per cavi magnetici a 2 pin circolari:

Disegno tecnico del connettore per cavo magnetico maschio a 2 pin circolare

Disegno tecnico del connettore magnetico femmina a 2 pin circolare

Relayout PCB raccomandato

Vantaggi del connettore magnetico:

.Esperienza di connessione con adsorbimento automatico dal design umanizzato; Facile da usare
.Utilizza un'interfaccia magnetica per rimuovere il dispositivo più facilmente
.Funziona in un lungo ciclo di vita. Supporta 100.000-200.000 tempi di riattacco
.Supporta un'elevata corrente (5A-10A), ricarica più veloce, con meno tempo di funzionamento
.Eccellente valutazione della corrosione (48H-120H) soddisfa gli ambienti difficili
.Eccellente interfaccia di scalabilità, può essere raggiunta

Le aree di applicazione del prodotto sono:

.Dispositivi indossabili (smartwatch, localizzatore per animali domestici, braccialetto intelligente) carica/cavo
.Laptop, tablet PC, PDA, terminale dati portatile;
.Apparecchiature mediche, dispositivi wireless, apparecchiature di comunicazione dati, telecomunicazioni apparecchiature, automazione e apparecchiature industriali;
.Aviazione, aerospaziale, comunicazioni militari ed elettronica militare
.Automobile, navigazione automobilistica, tester e apparecchiature di misurazione
