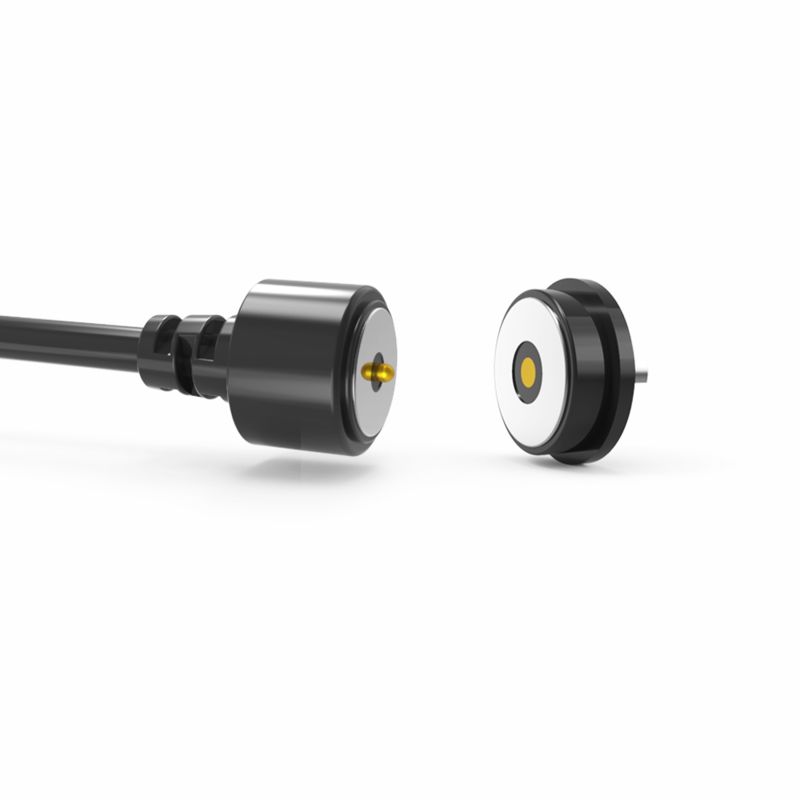

Connettori per cavo di alimentazione magnetico rotondi per dispositivo di pattugliamento guardie

Collegatori di cavi di alimentazione wmagnetici rotondi per il dispositivo di pattuglia di guardia, il connettore di cavi magnetici ha il vantaggio di adsorbimento automatico, facile da usare.Il pin pogo ha una buona conducibilità elettrica, non corrode facilmente in un ambiente severo.

UPE è un produttore professionale di connettore magnetico personalizzato, il nostro design soddisfa sempre le diverse esigenze dei clienti, il connettore magnetico è ampiamente utilizzato per attrezzature mediche,apparecchiature wireless"Dispositivi intelligenti e case intelligenti, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature di automazione e industriali, attrezzature audiovisive e così via.

connessione per cavo magnetico maschile:

...Materiali:
Pogo Pin: ottone ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Cassa: nero HTN+30%GF UL94 V-0;
Magnete:NdFeB N52 Plating Ni;
Cavo: nero OD 3,5*2C ((TC65*0,08),
Giacca di filo: nero TPE 80A.
Giacca di connettore: TPE 80A nero..
...meccanica:
Forza di molla: 70g±20g, a 1,0 mm di storche di lavoro.
La cicogna:1.2 mm.
Vita meccanica: 10000 cicli min.
...elettrico:
Tensione: 12 V.
corrente: 3A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.

connessione magnetica femminile:

..Materiali:
PINr:C6801 privo di piombo, con 5U" Min Au sopra 60~100U" Ni;
Cassa: nero HTN+30%GF UL94 V-0;
Conchiglie: C6801 non contenente piombo;
Magnete: NdFeB N52 Plattatura Ni
... elettrico:
Voltaggio:120,0 V.
Corrente: 3,0A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...Prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.
... Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1.PCB di saldatura a chiusura;
2.formazione e incapsulamento di fili dopo saldatura;
3.Può essere aggiunto un terminale di trasferimento di tale scheda PCB;
4.Molding stampaggio a iniezione di stampi incorporati;
5I fili possono essere attaccati direttamente.

Attenzione:
1.I magneti usano materiale NdFeB, possono mantenere la forza magnetica per sempre (esclusa alta temperatura, rottura, connessione allo stesso polo)

2. Magnete esistono interferenze del campo magnetico

3.Può progettare una protezione contro i cortocircuiti

Come funzionano i connettori magnetici?

. Entrambi i lati si collegano magneticamente quando sono posizionati vicini l' uno all' altro
La luce sul retro della spina indica che la corrente scorre.
Quando i lati vengono allontanati, il flusso di energia si ferma immediatamente.
.Essi evitano cortocircuiti in quanto i connettori si respingono a vicenda, e se si attraggono è sulle parti isolate (in quanto entrambi i connettori rilasciano lo stesso polo magnetico)

Parametro dei connettori di cavi magnetici circolari 2Pin:

Disegno tecnico del connettore del cavo magnetico maschile circolare 2Pin

Disegno tecnico del connettore magnetico femminile circolare 2Pin

Relayout PCB raccomandato

Vantaggi del connettore magnetico:

1) Esperienza connessa ad assorbimento automatico; facile funzionamento;

2)Usa un'interfaccia magnetica per rimuovere più facilmente il dispositivo.

3) Ciclo di vita elevato. Supporta 50.000-300.000 tempi di vita di riattacco;

4) È facile personalizzare il design impermeabile, la femmina può ottenere antipolvere e impermeabile (IP68);

5) Supporta una corrente elevata (3A-20A), ricarica più veloce;

6)Eccellente grado di corrosione (48H-120H) soddisfa gli ambienti difficili;

7)Forma personalizzata per soddisfare la corrispondenza della forma del prodotto, migliorare il punto di vendita del prodotto;

8)Posizionamento dei magneti, utilizzo dei magneti e struttura per la protezione del doppio circuitola direzione ((È orientata all'utente e amichevole)

9)Excellente interfaccia di scalabilità,Può essere raggiunta ((Power Signal Video Audio Jack Etc);

10) Il tempo di sviluppo è breve, lo stampo a basso costo per la personalizzazione;

11) Fornisce una trasmissione affidabile del segnale RF. Il nostro connettore è USB 2.0
