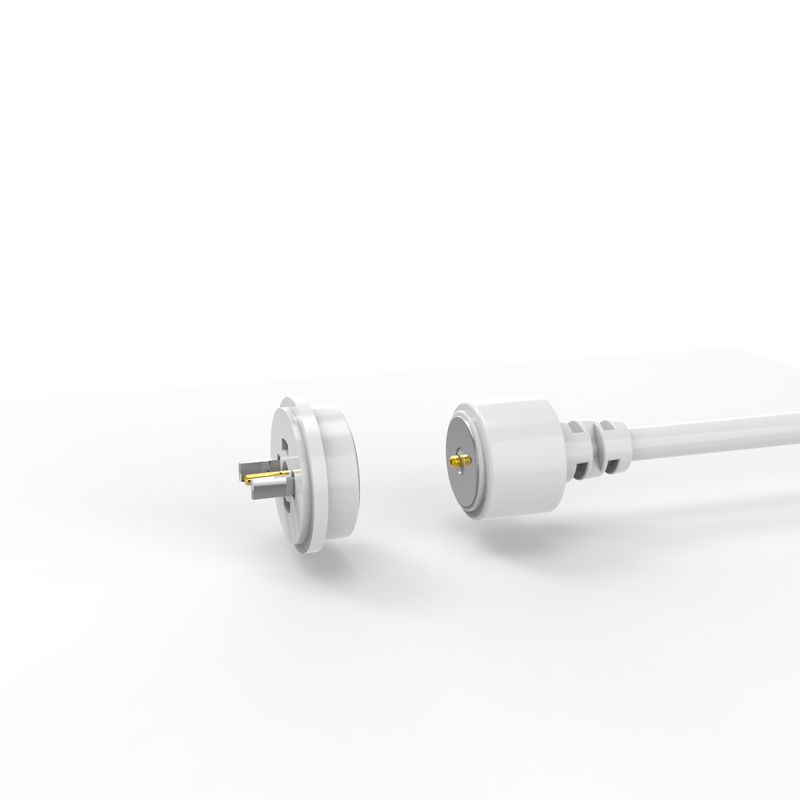

Collegatore rotondo di cavo di ricarica magnetico bianco per bicchiere d'acqua intelligente

 Connettore per cavo di ricarica magnetico rotondo bianco per tazza d'acqua intelligente, il connettore per cavo magnetico ha il vantaggio dell'adsorbimento automatico, facile da usare. Il pin pogo ha una buona conducibilità elettrica, non si corrode facilmente in un ambiente severo.

UPE è un produttore professionale di connettori magnetici personalizzati, il nostro design soddisfa sempre le diverse esigenze dei clienti, il connettore magnetico è ampiamente utilizzato per apparecchiature mediche, apparecchiature wireless, dispositivi intelligenti e casa intelligente, apparecchiature di comunicazione dati, apparecchiature di telecomunicazione, apparecchiature di automazione e industriali, apparecchiature audiovisive e così via.

Dalla sua fondazione nel 2013, UPE si è impegnata nella missione principale, soluzioni innovative, fornendo un servizio eccezionale o rivoluzionando il settore. Quella che era iniziata come una piccola startup è diventata un nome affidabile in POGO PIN CONNECTOR e connettore magnetico, grazie alla nostra dedizione all'eccellenza, alla soddisfazione del cliente e all'innovazione continua.

Connettore per cavo magnetico maschio:

...Materiali:
Pogo Pin: Ottone (Plunger & Barrel placcatura 5U" Min Au su 60~100U"Ni);
Alloggiamento: LCP bianco+30%GF UL94 V-0;
Magnete: NdFeB N52 Placcatura Ni;
Cavo: Bianco OD 3.5*2C(TC65*0.08),
Guaina del filo: Bianco TPE 80A .
Guaina del connettore: Bianco TPE 80A..
...Meccanico:
Forza della molla: 70g±20g, a 1,0 mm di corsa di lavoro.
Corsa completa: 1,2 mm.
Vita meccanica: 10000 cicli Min..
...Elettrico:
Tensione: 12 V.
Corrente: 3A.
Resistenza di contatto: 50mΩMax (PIN).
Test aperto e corto al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48 H.

Connettore magnetico femmina:

..Materiali:
PINr: C6801 senza piombo, placcatura 5U" Min Au su 60~100U"Ni;
Alloggiamento: LCP bianco+30%GF UL94 V-0;
Guscio: C6801 senza piombo Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
....Elettrico:
Tensione: 12,0 V.
Corrente: 3,0 A.
Resistenza di contatto: 50mΩMax (PIN).
Test aperto e corto al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48H.
… Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1. Saldatura a innesto della scheda PCB;
2. Formatura e incapsulamento dopo la saldatura dei fili;
3. È possibile aggiungere un terminale di trasferimento di quella scheda PCB;
4. Stampaggio a iniezione di stampi incorporabili;
5. I fili possono essere collegati direttamente.

 Attenzione:
1. Il magnete utilizza materiale NdFeB, può mantenere la forza magnetica per sempre (eccetto alta temperatura, rotto, connessione dello stesso polo)

2. Il magnete esiste interferenza del campo magnetico

3. Può progettare la protezione da cortocircuito

Come funzionano i connettori magnetici?

.Entrambi i lati si collegano magneticamente quando vengono posizionati in prossimità l'uno dell'altro
.La luce sul retro della spina indica che l'alimentazione sta fluendo
.Quando i lati vengono separati, il flusso di alimentazione si interrompe immediatamente
.Evitano cortocircuiti poiché i connettori si respingono e, se si attraggono, è sulle parti isolate (poiché entrambi i connettori liberano lo stesso polo magnetico)

Parametro dei connettori per cavi magnetici a 2 pin circolari:

Disegno tecnico del connettore per cavo magnetico maschio a 2 pin circolari

Disegno tecnico del connettore magnetico femmina a 2 pin circolari

Relayout pcb raccomandato

Vantaggi del connettore magnetico:

1) Esperienza di connessione con adsorbimento automatico; Facile da usare;

2) Utilizza un'interfaccia magnetica per rimuovere il dispositivo più facilmente.

3) Ciclo di vita elevato. Supporta da 50.000 a 300.000 tempi di riattacco;

4) È facile personalizzare il design impermeabile, la femmina può raggiungere la protezione da polvere e impermeabilità (IP68);

5) Supporta un'elevata corrente (3A-20A), ricarica più veloce;

6) Eccellente valutazione della corrosione (48H-120H) soddisfa gli ambienti difficili；

7) Forma personalizzata per soddisfare l'abbinamento della forma del prodotto, migliorare il punto di forza del prodotto;

8) Posizionamento del magnete, uso di magneti e struttura per la doppia protezione del circuito per raggiungere la distinzionela direzione (è orientata all'utente e di facile utilizzo)

9) Eccellente interfaccia di scalabilità, può essere raggiunta (alimentazione, segnale, video, audio, jack, ecc.);

10) I tempi di sviluppo sono brevi, stampo a basso costo per la personalizzazione;

11) Fornire una trasmissione del segnale RF elevata e affidabile. Il nostro connettore è USB 2.0

Le aree di applicazione del prodotto sono:

I nostri vantaggi:
1) Soluzioni personalizzate – Il nostro team di ingegneri esperti è specializzato in connettori POGO PIN, connettori di ricarica magnetici e connettori industriali impermeabili, offrendo un rapido supporto alla progettazione e brevi cicli di sviluppo.
2) Prototipazione rapida – Rapida consegna dei campioni per soddisfare le esigenze urgenti.
3) Qualità e affidabilità stabili – Prestazioni costanti per prodotti sicuri e affidabili.
4) Servizio conveniente ed eccellente – Soluzioni ad alto valore su misura per le esigenze dei clienti.
5) Ci impegniamo a fornire prodotti sicuri, affidabili e di alta qualità che superino le aspettative dei clienti.

6) Qualità, integrità e servizio superiore sono i principi fondamentali che sosteniamo con fermezza. Non vediamo l'ora di collaborare con più partner per crescere e avere successo insieme.

Come ordinare i connettori per cavi magnetici da UPE

Fase 1: Invia i tuoi requisiti
Fornisci questi dettagli chiave:

✅Tipo di connettore: ad esempio, solo ricarica, dati+alimentazione (USB-C/HDMI), Pogo Pin, ibrido

✅Quantità: volume annuale stimato (ad esempio, 50.000 unità/anno)

✅Necessità di personalizzazione:
.Forma/dimensione (ad esempio, circolare Ø5mm, ad angolo retto)
.Valore nominale della corrente (ad esempio, ricarica rapida 8A)

.Grado IP (ad esempio, IPX8 impermeabile)

.Tipo di segnale (ad esempio, USB 2.0 + alimentazione 12V)
Estetica (colore, marchio, finitura superficiale)

✅Specifiche tecniche: tensione di esercizio, cicli di accoppiamento, intervallo di temperatura di esercizio

Fase 2: Preventivo e accordo
UPE fornisce:
.Prezzi unitari (sconti sul volume per ordini superiori a 5K)
.Tempi di consegna (prototipazione + produzione di massa)
.Termini di pagamento (ad esempio, deposito del 50%, 50% prima della spedizione)

Finalizza: MOQ, programma di consegna, imballaggio

Fase 3: Conferma ordine e pagamento
Firma un PO o un accordo di ordine formale

Paga in modo sicuro tramite:
.Bonifico bancario (SWIFT/TT)
.PayPal
.Lettera di credito (per ordini all'ingrosso)

Fase 4: Produzione e spedizione
✅Prototipazione: 5-7 giorni (approvazione del campione prima della produzione di massa)

✅Produzione di massa: 15-20 giorni (ridimensionamento flessibile)

Spedizione:
.EXW
.Logistica tracciabile (DHL, FedEx, trasporto marittimo)

Fase 5: Garanzia di qualità
✅Pre-spedizione: UPE fornisce rapporti QC (test IP, controlli di continuità)

✅Post-consegna: ispeziona per:
.Accuratezza dimensionale
.Prestazioni del segnale/alimentazione
.Consistenza della finitura

Termine di pagamento:

Deposito del 50% (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

Saldo del 50% (pagato prima della spedizione): garantisce il controllo qualità e l'impegno da entrambe le parti.

Metodo di pagamento:

T/T (bonifico bancario), PayPal, OCBC Bank

Raccomandazione:

Utilizza PayPal per i campioni (più sicuro).

Utilizza T/T per ordini all'ingrosso (commissioni inferiori).
