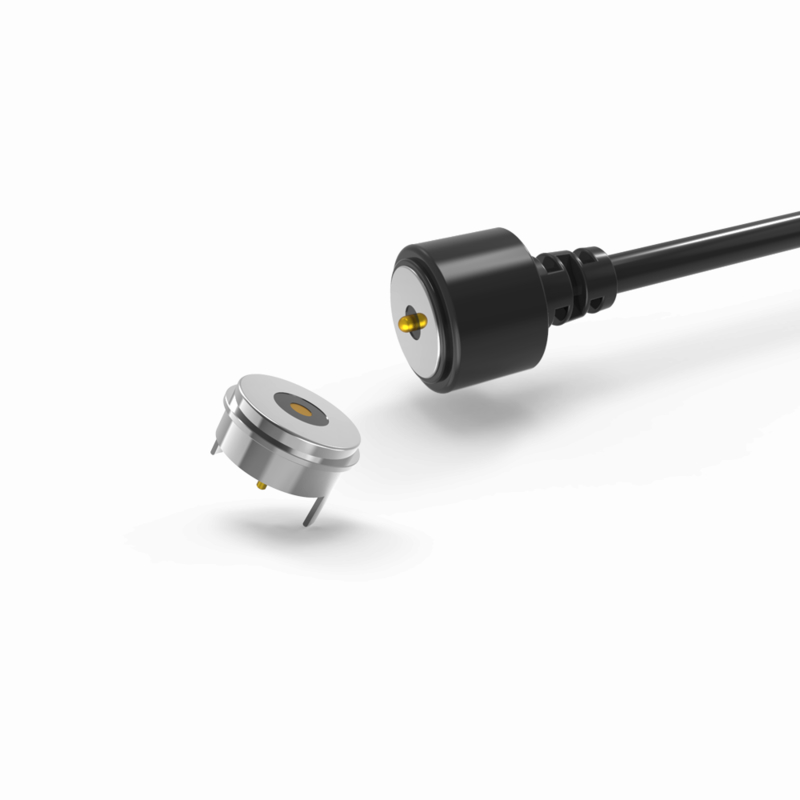

Fabbricazione di connettori per cavi magnetici di alta qualità per elettrodomestici

Produzione di connettori per cavi magnetici di alta qualità per elettrodomestici, i connettori per cavi magnetici hanno il vantaggio dell'adsorbimento automatico, facile da usare. Il pin pogo ha una buona conducibilità elettrica, non si corrode facilmente in un ambiente severo.

UPE è un produttore professionale di connettori magnetici personalizzati, il nostro design soddisfa sempre le diverse esigenze dei clienti, il connettore magnetico è ampiamente utilizzato per apparecchiature mediche, apparecchiature wireless, dispositivi intelligenti e casa intelligente, apparecchiature di comunicazione dati, apparecchiature di telecomunicazione, automazione e apparecchiature industriali, apparecchiature audiovisive e così via.

UPE è dotata di tecnologia avanzata e moderne tecniche di produzione. Siamo certificati ISO9001 e ISO14001, garantendo che tutti i nostri prodotti siano conformi agli standard ambientali RoHS dell'UE.

Per garantire una qualità superiore, ci riforniamo di materie prime chiave da Taiwan e Giappone. Con anni di esperienza nella produzione,

un sistema di gestione semplificato e un team di professionisti qualificati ed esperti, offriamo componenti elettronici ad alte prestazioni a prezzi competitivi.

Connettore per cavo magnetico maschio:

...Materiali:
Pin pogo: ottone (placcatura del pistone e del cilindro 5U" Min Au su 60~100U"Ni);
Alloggiamento: nero HTN+30%GF UL94 V-0;
Magnete: NdFeB N52 Placcatura Ni;
Cavo: nero OD 3,5*2C(TC65*0,08),
Guaina del filo: nero TPE 80A .
Guaina del connettore: nero TPE 80A..
...Meccanico:
Forza della molla: 70g±20g, a 1,0 mm di corsa di lavoro.
Corsa completa: 1,2 mm.
Durata meccanica: 10000 cicli Min..
...Elettrico:
Tensione: 12 V.
Corrente: 3A.
Resistenza di contatto: 50 mΩMax (PIN).
Test aperto e corto al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48 H.

Connettore magnetico femmina:

..Materiali:
PINr: C6801 senza piombo, placcatura 5U" Min Au su 60~100U"Ni;
Alloggiamento: nero HTN+30%GF UL94 V-0 ;
Guscio: C6801 senza piombo Placcatura Ni;
Magnete: NdFeB N52 Placcatura Ni
....Elettrico:
Tensione: 12,0 V.
Corrente: 3,0 A.
Resistenza di contatto: 50 mΩMax (PIN).
Test aperto e corto al 100%.
...Prodotto conforme a ROHS o REACH.
...Test allo spruzzo salino: 48H.
… Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1. Saldatura a innesto su scheda PCB;
2. Formatura e incapsulamento dopo la saldatura dei fili;
3. È possibile aggiungere un terminale di trasferimento di quella scheda PCB;
4. Stampaggio a iniezione di stampi incorporabili;
5. I fili possono essere collegati direttamente.

 Attenzione:
1. Il magnete utilizza materiale NdFeB, può mantenere la forza magnetica per sempre (eccetto alta temperatura, rottura, collegamento dello stesso polo)

2. Il magnete esiste interferenza del campo magnetico

3. Può progettare la protezione da cortocircuito

Come funzionano i connettori magnetici?

.Entrambi i lati si collegano magneticamente quando vengono posizionati in prossimità l'uno dell'altro
.La luce sul retro della spina indica che l'alimentazione sta fluendo
.Quando i lati vengono separati, il flusso di alimentazione si interrompe immediatamente
.Evitano i cortocircuiti poiché i connettori si respingono a vicenda e, se si attraggono, è sulle parti isolate (poiché entrambi i connettori liberano lo stesso polo magnetico)

Parametro dei connettori per cavi magnetici a 2 pin circolari:

Disegno tecnico del connettore per cavi magnetici maschio a 2 pin circolari

Disegno tecnico del connettore magnetico femmina a 2 pin circolari

Relayout pcb raccomandato

Vantaggi del connettore magnetico:

1) Esperienza di connessione con adsorbimento automatico; Facile da usare;

2) Utilizza un'interfaccia magnetica per rimuovere il dispositivo più facilmente.

3) Ciclo di vita elevato. Supporta da 50.000 a 300.000 tempi di riattacco;

4) È facile personalizzare il design impermeabile, la femmina può raggiungere la protezione da polvere e impermeabilità (IP68);

5) Supporta un'elevata corrente (3A-20A), ricarica più veloce;

6) Eccellente valutazione della corrosione (48H-120H) soddisfa gli ambienti difficili；

7) Forma personalizzata per soddisfare l'abbinamento della forma del prodotto, migliorare il punto di forza del prodotto;

8) Posizionamento del magnete, uso di magneti e struttura per la doppia protezione del circuito per raggiungere la distinzione la direzione (è orientata all'utente e di facile utilizzo)

9) Eccellente interfaccia di scalabilità, può essere raggiunta (alimentazione segnale video audio jack ecc.);

10) I tempi di sviluppo sono brevi, stampo a basso costo per la personalizzazione;

11) Fornire una trasmissione del segnale RF elevata e affidabile. Il nostro connettore è USB 2.0

Le aree di applicazione del prodotto sono:

1.Dispositivi indossabili, apparecchiature di posizionamento intelligenti, braccialetti intelligenti per bambini, smartwatch, telefoni cellulari indossabili, auricolari Bluetooth, ecc.) cavo dati, cavo di ricarica, collegamento terminale del filo a striscia magnetica2. Apparecchiature mediche, apparecchiature wireless, apparecchiature di comunicazione dati, apparecchiature di telecomunicazione, automazione e apparecchiature industriali, apparecchiature audiovisive

3. Aviazione, elettronica aerospaziale, comunicazioni militari

4. Automotive, navigazione automobilistica, apparecchiature di test e misurazione

5. Elettronica di consumo (telefoni cellulari, tablet, auricolari Bluetooth, fotocamere, orologi, prodotti elettronici di consumo portatili e molti altri campi elettronici.)

Perché i clienti scelgono UPE?

1. Servizio di personalizzazione professionale

2. Capacità di produzione di campioni rapida

3. Sistema di controllo qualità rigoroso

4. Lavorazione con componenti importati

5. Apparecchiature di test ad alta precisione

6. Procedure di controllo dei costi ragionevoli

7. Standard ambientali dei prodotti.

Come ordinare i connettori per cavi magnetici da UPE

Fase 1: Invia i tuoi requisiti

Fornisci questi dettagli chiave:
✅

Post-consegna: Ispeziona per:✅

Post-consegna: Ispeziona per:✅

Post-consegna: Ispeziona per:.Forma/dimensione (ad esempio, circolare Ø5mm, ad angolo retto)
.Valore nominale della corrente (ad esempio, ricarica rapida 8A)
.Valore IP (ad esempio, impermeabile IPX8)

.Tipo di segnale (ad esempio, USB 2.0 + alimentazione 12V)

Estetica (colore, marchio, finitura superficiale)
✅

Post-consegna: Ispeziona per:Fase 2: Preventivo e accordo

UPE fornisce:
.Prezzi unitari (sconti sul volume per ordini superiori a 5K)
.Tempi di consegna (prototipazione + produzione di massa)
.Termini di pagamento (ad esempio, deposito del 50%, 50% prima della spedizione)
Finalizza: MOQ, programma di consegna, imballaggio

Fase 3: Conferma ordine e pagamento

Firma un PO o un accordo d'ordine formale
Paga in modo sicuro tramite:

.Bonifico bancario (SWIFT/TT)
.PayPal
.Lettera di credito (per ordini all'ingrosso)
Fase 4: Produzione e spedizione

✅
Post-consegna: Ispeziona per:✅

Post-consegna: Ispeziona per:Spedizione:

.EXW
.Logistica tracciabile (DHL, FedEx, trasporto marittimo)
Fase 5: Garanzia di qualità

✅
Post-consegna: Ispeziona per:✅

Post-consegna: Ispeziona per:.Accuratezza dimensionale
.Prestazioni del segnale/alimentazione
.Consistenza della finitura
Termine di pagamento:

Deposito del 50% (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

Saldo del 50% (pagato prima della spedizione): garantisce il controllo qualità e l'impegno da entrambe le parti.

Metodo di pagamento:

T/T (bonifico bancario), PayPal, OCBC Bank

Raccomandazione:

Utilizza PayPal per i campioni (più sicuro).

Utilizza T/T per ordini all'ingrosso (commissioni inferiori).
