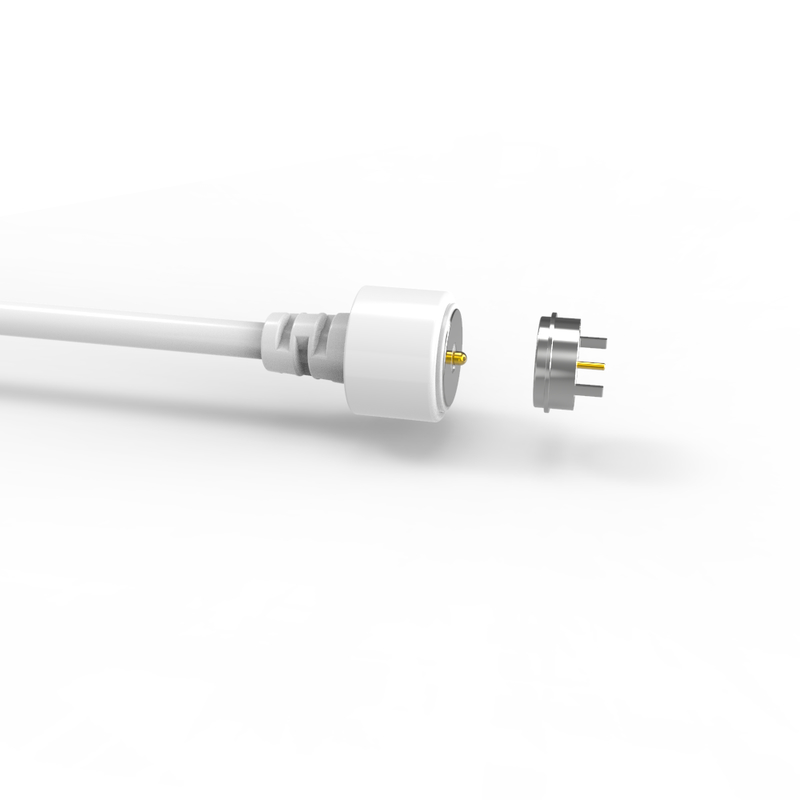

Connettore per cavo di alimentazione magnetico CC personalizzato per apparecchiature mediche

Il connettore del cavo di alimentazione magnetico a corrente continua personalizzato per attrezzature mediche, il connettore del cavo magnetico ha il vantaggio dell'adsorbimento automatico, facile da usare.non corrode facilmente in un ambiente severo.

UPE è un produttore professionale di connettori magnetici e connettori per cavi magnetici.
Abbiamo i nostri progettisti professionisti per soddisfare qualsiasi delle vostre esigenze e fornire il servizio di personalizzazione dei connettori magnetici.Diversi prodotti e soluzioni di connettori a pin di pogo magnetici possono essere progettati in base alle diverse esigenze del cliente.

Ci impegniamo a fornire prodotti sicuri, affidabili e di alta qualità che superino le aspettative dei clienti.

Qualità, integrità e servizio superiore sono i principi fondamentali che sosteniamo con fermezza.

connessione per cavo magnetico maschile:

...Materiali:
Pogo Pin: ottone ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Cassa: LCP+30%GF UL94 V-0 bianco;
Magnete:NdFeB N52 Plating Ni;
Cable: bianco OD 3,5*2C ((TC65*0,08),
Giacca di filo: bianco TPE 80A.
Giacca di connettore: bianco TPE 80A..
...meccanica:
Forza di molla: 70g±20g, a 1,0 mm di storche di lavoro.
La cicogna:1.2 mm.
Vita meccanica: 10000 cicli min.
...elettrico:
Tensione: 12 V.
corrente: 3A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.

connessione magnetica femminile:

..Materiali:
PINr:C6801 privo di piombo, con 5U" Min Au sopra 60~100U" Ni;
Cassa: bianco LCP+30%GF UL94 V-0;
Conchiglie: C6801 non contenente piombo;
Magnete: NdFeB N52 Plattatura Ni
... elettrico:
Voltaggio:120,0 V.
Corrente: 3,0A.
Resistenza al contatto: 50mΩMax (PIN).
Test aperto e breve al 100%.
...Prodotto conforme alla normativa ROHS o REACH.
...test con spruzzo di sale: 48 ore.
... Descrizione dell'applicazione del prodotto (non limitata a quanto segue):
1.PCB di saldatura a chiusura;
2.formazione e incapsulamento di fili dopo saldatura;
3.Può essere aggiunto un terminale di trasferimento di tale scheda PCB;
4.Molding stampaggio a iniezione di stampi incorporati;
5I fili possono essere attaccati direttamente.

Attenzione:
1.I magneti usano materiale NdFeB, possono mantenere la forza magnetica per sempre (esclusa alta temperatura, rottura, connessione allo stesso polo)

2. Magnete esistono interferenze del campo magnetico

3.Può progettare una protezione contro i cortocircuiti

Come funzionano i connettori magnetici?

. Entrambi i lati si collegano magneticamente quando sono posizionati vicini l' uno all' altro
La luce sul retro della spina indica che la corrente scorre.
Quando i lati vengono allontanati, il flusso di energia si ferma immediatamente.
.Essi evitano cortocircuiti in quanto i connettori si respingono a vicenda, e se si attraggono è sulle parti isolate (in quanto entrambi i connettori rilasciano lo stesso polo magnetico)

Parametro dei connettori di cavi magnetici circolari 2Pin:

Disegno tecnico del connettore del cavo magnetico maschile circolare 2Pin

Disegno tecnico del connettore magnetico femminile circolare 2Pin

Relayout PCB raccomandato

Vantaggi del connettore magnetico:

1) Esperienza connessa ad assorbimento automatico; facile funzionamento;

2)Usa un'interfaccia magnetica per rimuovere più facilmente il dispositivo.

3) Ciclo di vita elevato. Supporta 50.000-300.000 tempi di vita di riattacco;

4) È facile personalizzare il design impermeabile, la femmina può ottenere antipolvere e impermeabile (IP68);

5) Supporta una corrente elevata (3A-20A), ricarica più veloce;

6)Eccellente grado di corrosione (48H-120H) soddisfa gli ambienti difficili;

7)Forma personalizzata per soddisfare la corrispondenza della forma del prodotto, migliorare il punto di vendita del prodotto;

8)Posizionamento dei magneti, utilizzo dei magneti e struttura per la protezione del doppio circuitola direzione ((È orientata all'utente e amichevole)

9)Excellente interfaccia di scalabilità,Può essere raggiunta ((Power Signal Video Audio Jack Etc);

10) Il tempo di sviluppo è breve, lo stampo a basso costo per la personalizzazione;

11) Fornisce una trasmissione affidabile del segnale RF. Il nostro connettore è USB 2.0

Le aree di applicazione del prodotto sono:

1.Dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)connessione terminale del filo a banda magnetica

2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audiovisive

3.Aviazione, elettronica aerospaziale, comunicazioni militari

4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni

5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri campi elettronici.)

Perché i clienti scelgono UNION?

1Servizio di personalizzazione professionale

Diversi prodotti e soluzioni possono essere progettati in base alle diverse esigenze del cliente

2Capacità di produzione rapida di campioni

Prodotto standard 2-3 giorni campione, nuovo campione personalizzato 7 giorni lavorativi, prodotto di apertura dello stampo 12 giorni

3- Sistema di controllo della qualità rigoroso

Il concetto di qualità si sviluppa prima di tutto attraverso l'intero processo di produzione e ispezione e controlla rigorosamente ogni processo per garantire la qualità della soddisfazione del cliente.

4. Trasformazione con componenti importati

Un piccolo numero di albero di ago viene lavorato a partire da torni di precisione importati,
e la maggior parte degli alberi degli aghi sono realizzati con stampaggio a freddo importato per una maggiore stabilità.

5- attrezzature di prova ad alta precisione

Fornire prove accurate e precise per migliorare continuamente la qualità del prodotto

6Procedure ragionevoli di controllo dei costi

Risparmiare sui costi, eliminare gli sprechi, ottimizzare i processi e evidenziare la competitività dei costi

7- Norme ambientali dei prodotti.

Il prodotto soddisfa la norma ROHS dell'UE e soddisfa gli alogeni

Come ordinare connettori per cavi magnetici da UPE

Primo passo: presentate le vostre richieste
Fornire i seguenti dettagli chiave:

✅Tipo di connettore: ad esempio, solo per la ricarica, dati + alimentazione (USB-C/HDMI), Pogo Pin, ibrido

✅Quantità: volume annuale stimato (ad esempio, 50 K unità/anno)

✅Necessità di personalizzazione:
.Forma/dimensione (es. circolare Ø5 mm, rettangolare)
.Corrente nominale (ad esempio, 8A di ricarica rapida)

.Rating IP (ad esempio, impermeabile IPX8)

.Tipo di segnale (ad esempio, USB 2.0 + alimentazione a 12 V)
Estetica (colore, marchio, finitura superficiale)

✅Specifiche tecniche: tensione di funzionamento, cicli di accoppiamento, intervallo di temperatura di funzionamento

Fase 2: Offerta e accordo
L'UPE fornisce:
.Prezzo unitario (sconti per volume per ordini 5K+)
.Tempo di realizzazione (prototipi + produzione in serie)
Condizioni di pagamento (ad esempio, deposito del 50%, pre-spedizione del 50%)

Finalizzare: MOQ, programma di consegna, imballaggio

Passo 3: conferma dell'ordine e pagamento
Firmare un PO o un accordo formale di ordine

Pagare in modo sicuro tramite:
Trasferimento bancario (SWIFT/TT)
.PayPal
- Lettera di credito (per gli ordini in vrazza)

Fase 4: Produzione e spedizione
✅Prototipi: 5-7 giorni (approvazione del campione prima della produzione in serie)

✅Produzione di massa: 15-20 giorni (scalabilità flessibile)

Spedizione:
.EXW
.Logistica tracciabile (DHL, FedEx, trasporto marittimo)

Fase 5: Assicurazione della qualità
✅Pre-spedizione: UPE fornisce relazioni di controllo qualitativo (test IP, controlli di continuità)

✅Dopo la consegna: ispezionare:
. Precisione dimensionale
.Le prestazioni di segnale/potenza
.Finalizzare la consistenza

Termine di pagamento:

50% di deposito (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

50% di saldo (pagato prima della spedizione): garantisce il controllo della qualità e l'impegno di entrambe le parti.

Metodo di pagamento:

T/T (trasferimento bancario),PayPal,OCBC Bank

Raccomandazione:

Usare PayPal per i campioni (più sicuro).

Utilizzare T/T per gli ordini in blocco (tariffe inferiori).

Trasporti marittimi

Qualsiasi domanda, si prega di inviare aUnion@upetech.net
