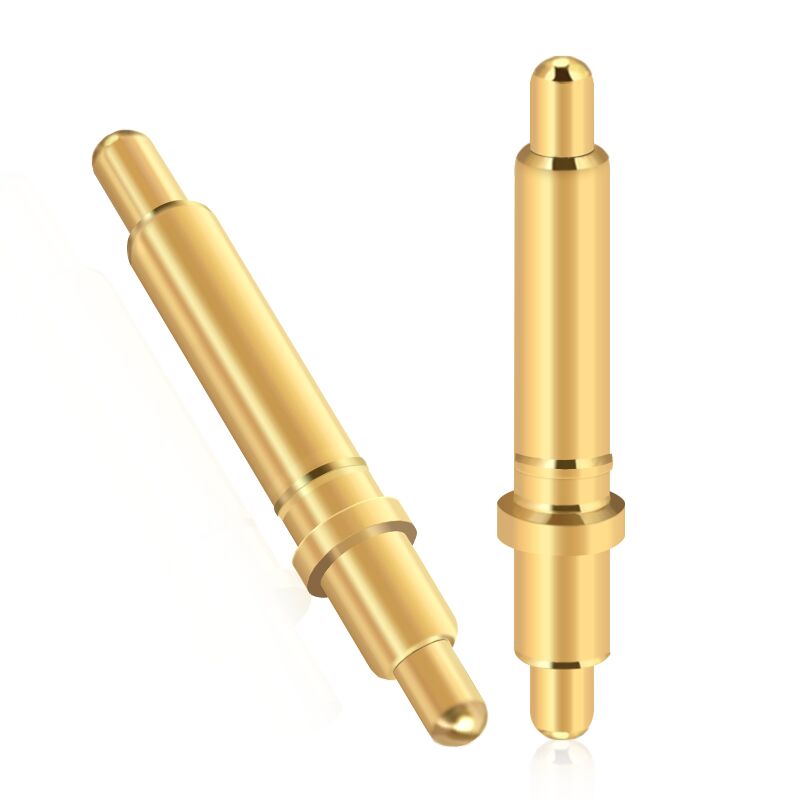

Pogo Pin a Molla Maschio 12V 2A Pin Singolo Placcato Oro Doppia Testa

Tutte le categorie

altri dispositivi per la trasmissione di dati

Collegamento del cavo magnetico

Collegamento magnetico rotondo

Pogo Pin a Molla Maschio 12V 2A Pin Singolo Placcato Oro Doppia Testa

Marchio:	UPE
Numero di modello:	Pin Pogo a doppia testa
Moq:	10000
prezzo:	$0.1-$0.5
Dettagli dell'imballaggio:	Borse del PE
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO9001

Nome:

Pin Pogo a doppia testa

Materiale:

Acciaio inossidabile

Resistenza di contatto:

50 mΩ Max all'altezza di lavoro

Temperatura operativa:

-40°C~+130°C entro 24 ore.

Test di spruzzatura salina:

Colore:

giallo

Capacità di alimentazione:

50KPCS/Giorno

Evidenziare:

Pogo pin placcato oro 12V 2A

Pogo pin a doppia testa a molla

Pogo pin maschio a pin singolo

Descrizione del prodotto

Pogo Pin Maschio a Molla 12V 2A Singolo Pin Placcato Oro Doppia Testa

Servizio di personalizzazione professionale POGO PIN con varie forme e piccole strutture disponibili. Soluzioni personalizzate ad alta corrente da 15A-30A. Prodotti diversi e soluzioni pogo pin progettate in base ai requisiti del cliente.

Un Pogo Pin è un connettore elettrico utilizzato per stabilire connessioni temporanee tra due circuiti. Consiste in un pistone caricato a molla all'interno di un cilindro, che consente la compressione e mantiene un contatto affidabile quando premuto contro superfici conduttive.

Specifiche Tecniche Pogo Pin

Parametro	Specifiche
Nome	Doppio Pogo Pin
Materiale Pistone	Ottone C3604
Materiale Cilindro	Ottone C3604
Materiale Molla	SUS304
Vita Meccanica	50.000 cicli Minimo
Resistenza di Contatto	50mΩ Massimo (PIN)
Temperatura Operativa	-40℃ a +130℃ entro 24 ore
Resistenza al Calore di Saldatura	260℃±5℃ per 20s±2s
Test Nebbia Salina	48 Ore
Certificazione	Conforme ROHS o REACH
Test	Test 100% Aperto e Corto

Strutture Pogo Pin Disponibili

SMT

Buona stabilità con design a fondo piatto per una facile saldatura su PCB.

DIP

Il perno di posizionamento previene deviazioni durante la saldatura PCB con eccellente effetto di posizionamento.

Doppia Testa

Offre flessibilità nelle connessioni bi-direzionali scheda-scheda senza saldatura.

Angolo Retto

Il design della coda piegata ottimizza lo spazio e consente la saldatura dei fili.

Contenitore per Saldatura

Adatto per prodotti via cavo con facile saldatura dei fili.

Tipo a Vite

Specifiche speciali personalizzate per soddisfare diverse esigenze dei clienti.

Tipo Monopezzo

Capace di gestire correnti elevate con specifiche personalizzate.

Tipo a Sfera

Capacità di forza laterale con requisiti personalizzati disponibili.

Opzioni Struttura Interna

Struttura A: Pistone Smussato Obliquo

Vantaggi: Uso convenzionale, impedenza stabile, lunga durata

Applicazione: Uso regolare SMT e DIP

Precauzioni: Non superare la corsa di lavoro limite

Struttura B: Pistone Forato

Vantaggi: Massima compressione in spazio limitato

Applicazione: Uso regolare SMT e DIP

Precauzioni: Non superare la corsa limite o corrente eccessiva

Struttura C: Pistone Piatto

Vantaggi: Facile lavorazione, design efficiente in termini di spazio

Applicazione: Uso regolare SMT e DIP

Precauzioni: Non superare la corsa limite o corrente eccessiva

Struttura D: Cilindro con Perline Isolanti

Vantaggi: Impedenza stabile, adatto per correnti superiori a 10A

Applicazione: Uso regolare SMT e DIP

Precauzioni: Non superare la corsa di lavoro limite

Struttura E: Compressione a Doppio Lato

Vantaggi: Risparmio di spazio, lunga distanza, ampio contatto con la scheda di compressione

Applicazione: Accoppiamento scheda-scheda

Precauzioni: Non superare la corsa di lavoro limite

Struttura F: Combinazione a Quattro Pezzi

Vantaggi: Elevata scorrevolezza di pressione, minima deflessione del pistone, impermeabile, antipolvere, vita estesa

Applicazione: Applicazioni ad alta corrente, alte prestazioni, impermeabili e antipolvere

Struttura G: Compressione Albero Intermedio

Vantaggi: Struttura semplice, capacità di alta corrente

Applicazione: Uso di saldatura ad alta corrente

Precauzioni: Non superare la corsa di lavoro limite

Struttura H: Contatto a Compressione Sferica

Vantaggi: Struttura semplice, facile lavorazione

Applicazione: Applicazioni a piccola corsa di lavoro

Precauzioni: Non superare la corsa di lavoro limite

Applicazioni Prodotto

Schede PCB
Fotocamere Digitali / Prodotti Medici / Cartucce Stampante
Manici da Golf / Veicoli Elettrici / Applicazioni Telefoniche
Defibrillatori Cardiaci / Ricarica Auto / Purificatori d'Aria
Illuminazione LED Piatta / Torce LED / Tablet / Laptop / PC
Power Bank / Prodotti Digitali / Piccoli Elettrodomestici
Prodotti di Ricarica / Prodotti di Trasmissione Segnale

Perché Scegliere UPE?

Personalizzazione e Flessibilità: Soluzioni su misura per requisiti specifici
Campioni Veloci: Tempo di commercializzazione più rapido con prototipazione rapida
Controlli di Qualità Rigorosi: Test completi inclusi ispezione materiale in ingresso, controlli in processo, test finali al 100% e tracciamento della conformità
Flessibilità QC Orientata al Cliente: Processi di controllo qualità adattabili
Collaborazione QC in Tempo Reale: Coordinamento immediato del controllo qualità

Parametri di Prestazione

Componente	Opzioni Materiale
Materiale Cilindro	Ottone, Rame al Berillio, Bronzo Fosforoso
Materiale Pistone	Ottone, Rame al Berillio, Bronzo Fosforoso, Acciaio Inossidabile
Opzioni Molla	Acciaio Inossidabile, Filo per Pianoforte
Requisiti di Placcatura	Oro (Au), Argento (Ag), Palladio-Nichel (Pd-Ni)
Corrente Nominale	1A, 2A, 3A, 5A, 15A, 30A (a seconda della struttura)
Tensione Nominale	DC 12V, 24V
Resistenza di Contatto	30mΩ, 50mΩ Massimo (a riposo)
Test di Durata	50.000 cicli Minimo, 1.000.000 cicli Massimo
Temperatura Reflow	265°, 4-5 secondi

Test di Affidabilità

Tipo di Test	Specifiche
Forza di Ritenzione	500±50 cicli all'ora, 50.000 cicli minimo
Umidità	EIA-364-31, 90-95% RH a 40℃±2℃ per 96 ore
Resistenza al Calore di Saldatura	EIA-364-56, 265℃+10/-0℃ per 30-35 secondi
Nebbia Salina	EIA-364-26, soluzione salina 5±1% a 35+1℃/-2℃ per 48 ore
Test Forza Molla	100g±20g all'altezza di lavoro
Vita Termica	EIA-364-17, 85℃±2℃ per 96 ore
Saldabilità	EIA-364-52, 265±5℃, stagno/piombo 60/40±5% per 4.0-5.0 secondi
Resistenza di Contatto	EIA-364-23, corrente di test massima 100 mA, tensione massima 20 mV

Apparecchiature di Test

Laboratorio indipendente dotato di attrezzature di test complete tra cui macchine per test di forza di inserzione, proiettori bidimensionali, spessimetri, macchine di ispezione automatica, tester di resistenza di isolamento, lucidatrici per campioni metallografici, tester di nebbia salina, tester di aumento temperatura corrente, strumenti per curve di corsa di carico, tester ROHS, tester di rugosità, tester di impedenza elastica, tester di durata e altro ancora.

Vantaggi Competitivi Aziendali

Produzione ad Alta Tecnologia: Tecniche di produzione avanzate per una qualità superiore
Sistema di Gestione Sistematico: Processi ottimizzati che garantiscono efficienza e coerenza
Certificazione ISO 9001: Impegno verso standard internazionali di gestione della qualità
Conformità RoHS: Soddisfa le normative ambientali e di sicurezza
Breve Tempo di Sviluppo: Prototipazione e cicli di produzione più rapidi
Prezzi Competitivi e Qualità Stabile: Soluzioni convenienti senza compromettere l'affidabilità

Informazioni sull'Ordine

Metodi di Pagamento

T/T (Bonifico Bancario), PayPal, OCBC Bank
Raccomandazione: Utilizzare PayPal per i campioni (più sicuro), Utilizzare T/T per ordini all'ingrosso (commissioni inferiori)

Tempi di Consegna

Tempo di Consegna Campione: Campione in magazzino 2-3 giorni lavorativi / Campione personalizzato 5-7 giorni lavorativi
Tempo di Consegna Produzione: 10-15 giorni lavorativi

Spedizione e Servizio

Mercati: America, Europa, Asia, Sud Africa
Termine Commerciale: EXW
Trasporto: Aereo, Marittimo, Espresso
Servizio: Alta qualità a prezzo ragionevole, servizio OEM, qualsiasi dimensione, colore, design speciale accettato

Imballaggio e Spedizione

Informazioni di Contatto

Per qualsiasi domanda, si prega di contattare: union@upetech.net
