Servizio di personalizzazione professionale POGO PIN con varie forme e piccole strutture disponibili.Diversi prodotti e soluzioni progettate in base alle esigenze del cliente.

Cos'e' un Pogo Pin?

Un Pogo Pin è un connettore elettrico utilizzato per stabilire connessioni temporanee tra due circuiti.con una tensione di 20 V o superiore ma non superiore a 50 V.

Specifiche tecniche

Parametro	Specificità

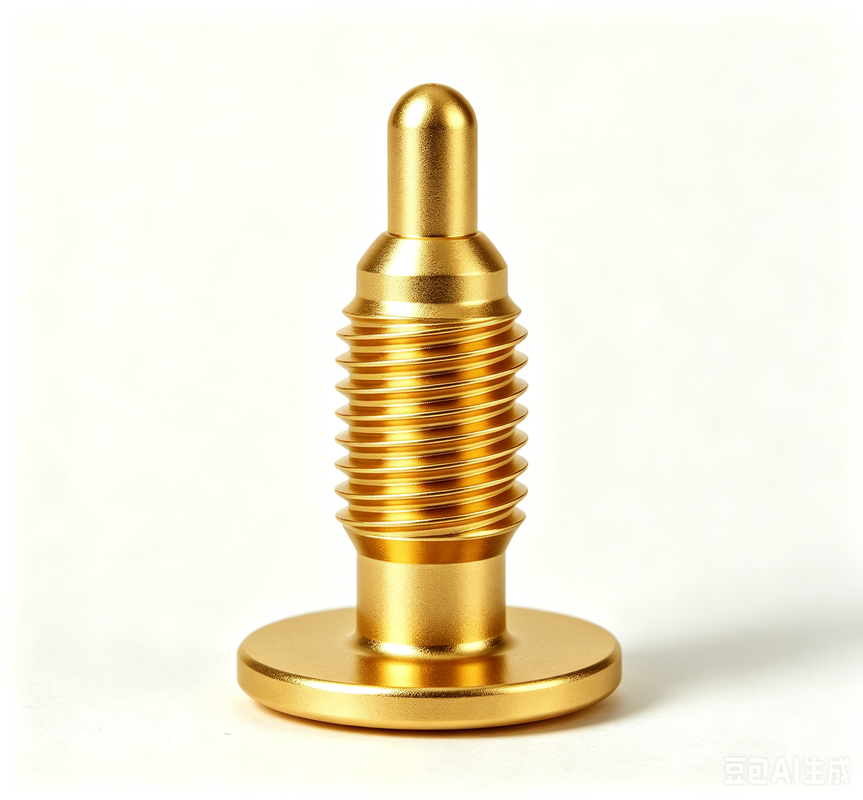

Nome	Pignoni di tipo a vite
Pulsante	Acciaio a caldo
Barrique	Acciaio a caldo
Primavera	SUS304
Vita meccanica	501000 cicli min.
Resistenza al contatto	50mΩ Max (PIN)
Temperatura di funzionamento	-40°C~+130°C entro 24 ore
Resistenza al calore di saldatura	260°C±5°C 20s±2s
Prova con spruzzo di sale	48 ore
Certificazione	RoHS o REACH
Esame	Prova aperta e breve al 100%

Tipi di strutture disponibili

Altezza totale del PIN POGO standard: 2,8 mm ~ 11,0 mm (esclusa la lunghezza della coda del DIP pogo pin)

SMT:Buona stabilità con design di fondo piatto per una facile saldatura della scheda PCB
DIP:Pini di posizionamento impedisce la deviazione durante la saldatura PCB
Doppia testa:Connessione bi-direzionale flessibile da tavola a tavola senza saldatura
Angolo destro:Coda piegata per ottimizzare lo spazio, può essere saldata con filo
Coppa di saldatura:Adatto a prodotti per cavi, facile saldatura del filo
Tipo di vite:Specifiche speciali per soddisfare le diverse esigenze dei clienti
Tipo monocomponente:Capacità di corrente elevata con esigenze personalizzate
Tipo di sfera:Capacità di forza laterale con opzioni personalizzate

Opzioni di struttura interna

Struttura A: collettore a gomma obliqua

Vantaggi:Uso convenzionale, impedenza stabile, lunga durata

Applicazione:SMT e DIP Uso regolare

Struttura B: fusibile con perforazione

Vantaggi:Compressione massima in uno spazio limitato

Applicazione:SMT e DIP Uso regolare

Struttura C: ionizzatore a pianta

Vantaggi:Facilità di lavorazione per strutture con spazio limitato

Applicazione:SMT e DIP Uso regolare

Struttura D: barile con perline isolanti

Vantaggi:Impedanza stabile, adatta a correnti superiori a 10 A

Applicazione:SMT e DIP Uso regolare

Struttura E: compressione a doppio lato

Vantaggi:Risparmio di spazio, lunghe distanze, grande contatto della scheda di compressione

Applicazione:Attracco da bordo a bordo

Struttura F: Combinazione a quattro pezzi

Vantaggi:Alta liscezza della stampa, piccola deviazione dello stantuffo, impermeabile, impermeabile alla polvere, durata prolungata

Applicazione:Applicazioni ad alta corrente, ad alte prestazioni, impermeabili e impermeabili alla polvere

Struttura G: compressione intermedia dell'albero

Vantaggi:Struttura semplice, elevata capacità di corrente

Applicazione:Saldatura ad alta corrente

Struttura H: contatto di compressione a sfera

Vantaggi:Semplice struttura, facile lavorazione

Applicazione:Applicazioni di piccole portate di lavoro

Applicazioni del prodotto

Dischi per PCB
Fotocamere digitali / Prodotti medici / Cartucce per stampanti
Maniglie da golf / Veicoli elettrici / Applicazioni telefoniche
Defibrillatori cardiaci / Caricamento auto / Purificatori d'aria
Lampade piane a LED / lampadine a LED / tablet / computer portatili / PC
Banche di potenza / Prodotti digitali / Applicazioni elettriche per piccole famiglie
Prodotti di ricarica / Prodotti di trasmissione del segnale

Perché scegliere UPE?

Personalizzazione e flessibilità:Soluzioni su misura per esigenze specifiche
Campioni rapidi:Tempo di commercializzazione più rapido grazie alla prototipazione rapida
Controlli di qualità rigorosi:Test completi durante tutta la produzione
Flessibilità QC focalizzata sul cliente:Processi di controllo della qualità adattabili
Collaborazione QC in tempo realeMonitoraggio continuo della qualità e feedback

Parametri delle prestazioni

Componente	Opzioni materiali
Materiale del barile	Messini, berillio rame, fosforo bronzo
Materiale del fusibile	Messini, berillio rame, fosforo bronzo, acciaio inossidabile
Opzioni di molla	Acciaio inossidabile, filo musicale
Requisiti di rivestimento	Oro-Au, argento-Ag, palladio-nickel (Pd-Ni)
Corrente nominale	1A, 2A, 3A, 5A, 15A o 30A (strutture diverse)
Tensione nominale	DC 12V, 24V
Resistenza al contatto	30mΩ, 50mΩ al massimo.
Esame della vita	50,000 cicli Min., 1,000, 000 cicli Max
Temperatura di riflusso	265°, 4-5 secondi

Test di affidabilità

Tipo di prova	Specificità
Forza di ritenzione	50,000 cicli minimo a 500±50 cicli all'ora
Umidità	90-95% RH a 40°C±2°C per 96 ore
Resistenza al calore della saldatura	265°C+10/-0°C per 30-35 secondi
Spruzzo di sale	Soluzione salina al 5±1% a 35+1°C/-2°C per 48 ore
Prova di forza di molla	100 g±20 g in altezza di lavoro
Durata di vita	85°C ± 2°C per 96 ore
Soldibilità	265±5°C, 60/40±5% Sn/pb saldatura per 4,0-5,0 secondi
Resistenza al contatto	Corrente di prova: 100 mA massimo, tensione: 20 mV massimo

Attrezzature di prova

Laboratorio indipendente dotato di attrezzature di prova complete, tra cui:

Macchina di prova della forza di inserimento
Proiettori bidimensionali
Misuratore di spessore
Macchine per l'ispezione automatica
Tester di resistenza all'isolamento
Macchine per la lucidatura di campioni metallografici
Testatore di salinità
Tester di aumento della temperatura di corrente
Strumento per la curva di carico
Testatore ROHS
Tester di rugosità
Tester di impedenza elastica
Tester di vita

Vantaggi competitivi

Produzione ad alta tecnologia:Tecnologie di produzione avanzate per una qualità superiore
Sistema di gestione sistematica:Processi semplificati per l'efficienza e la coerenza
Certificazione ISO 9001:Impegno nei confronti delle norme internazionali di qualità
Conformità RoHS:Risponde alle normative ambientali e di sicurezza
Breve tempo di sviluppo:Cicli di prototipazione e produzione più rapidi
Prezzi competitivi e qualità stabile:Soluzioni convenienti senza compromettere l'affidabilità

Informazioni sull'ordine

Metodi di pagamento

T/T (trasferimento bancario)
PayPal
OCBC Bank

Raccomandazione:PayPal per i campioni (più sicuro), T/T per gli ordini in blocco (tasse inferiori)

Tempo di consegna

Tempo di consegna dei campioni:Esemplare di scorta 2-3 giorni lavorativi / Esemplare personalizzato 5-7 giorni lavorativi
Tempo di produzione:10-15 giorni lavorativi

Condizioni commerciali

Mercati:America, Europa, Asia, Sudafrica
Termine commerciale:Dati di riferimento
Trasporto merci:Aereo, marittimo, espresso
Servizio:Alta qualità con prezzo ragionevole, servizio OEM, dimensioni personalizzate, colori e disegni disponibili

Imballaggio e spedizione

Informazioni di contatto

Per qualsiasi domanda, contattare:Union@upetech.net
