molla a vite con perno a contatto elettrico

Marchio:	UPE
Numero di modello:	Pogo Pin caricato a molla con filettatura a vite
Moq:	10000
prezzo:	$0.1-$0.5
Dettagli dell'imballaggio:	Borse del PE
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO9001

Nome:

Perno Pogo caricato a molla con filettatura a vite

Materiale:

Acciaio inossidabile

Attuale:

Voltaggio:

12V

Vita meccanica:

50000 cicli Min..

Resistenza di contatto:

50 mΩ Max all'altezza di lavoro

Temperatura operativa:

-40°C~+130°C entro 24 ore.

Test di spruzzatura salina:

48 h

Capacità di alimentazione:

50KPCS/Giorno

Evidenziare:

molla a vite con perno

perno a contatto elettrico

pogo pin con garanzia

Descrizione del prodotto

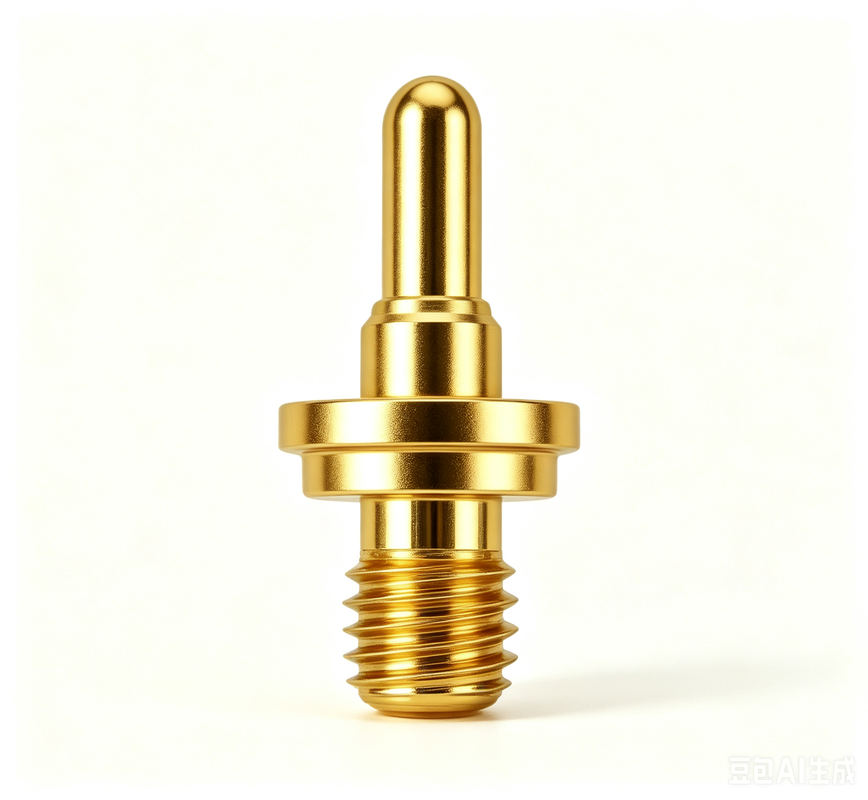

Molla a vite per perno a molla, contatto elettrico, perno Pogo

Servizio di personalizzazione professionale per perni POGO per varie forme e strutture. Soluzioni personalizzate ad alta corrente da 15A-30A. Prodotti diversi e soluzioni per perni POGO progettati secondo le esigenze del cliente.

Un perno POGO è un connettore elettrico che stabilisce connessioni temporanee tra circuiti. Presenta uno stantuffo caricato a molla all'interno di un cilindro, che si comprime per mantenere un contatto affidabile quando premuto contro superfici conduttive.

8 Tipi di struttura esterna

SMT:Buona stabilità con design a fondo piatto per una facile saldatura su PCB
DIP:Il perno di posizionamento previene deviazioni durante la saldatura PCB con un posizionamento saldo
Doppia testa:Connessione scheda-scheda bidirezionale senza saldatura richiesta
Angolo retto:Design a coda piegata per ottimizzazione dello spazio, può essere saldato con filo
Cupola di saldatura:Adatto per prodotti via cavo con facile saldatura del filo
Tipo a vite:Specifiche speciali per soddisfare diverse esigenze del cliente
Tipo monopezzo:Elevata capacità di corrente con specifiche personalizzate
Tipo a sfera:Capacità di forza laterale con requisiti personalizzati

Opzioni di struttura interna

Struttura A: Stantuffo con smusso obliquo

Vantaggi:Uso convenzionale, impedenza stabile, lunga durata

Applicazione:Uso regolare SMT e DIP

Precauzioni:Non superare la corsa di lavoro limite

Struttura B: Stantuffo con design forato

Vantaggi:Massima compressione in spazio limitato

Applicazione:Uso regolare SMT e DIP

Precauzioni:Non superare la corsa limite o corrente eccessiva

Struttura C: Stantuffo con design piatto

Vantaggi:Facile lavorazione per strutture spaziali

Applicazione:Uso regolare SMT e DIP

Precauzioni:Non superare la corsa limite o corrente eccessiva

Struttura D: Cilindro con perline isolanti

Vantaggi:Impedenza stabile per correnti superiori a 10A

Applicazione:Uso regolare SMT e DIP

Precauzioni:Non superare la corsa di lavoro limite

Struttura E: Compressione a doppia faccia

Vantaggi:Risparmio di spazio, lunga distanza, ampio contatto con la scheda di compressione

Applicazione:Accoppiamento scheda-scheda

Precauzioni:Non superare la corsa di lavoro limite

Struttura F: Combinazione a quattro pezzi

Vantaggi:Elevata scorrevolezza di pressione, piccola deflessione dello stantuffo, impermeabile, antipolvere, durata estesa

Applicazione:Applicazioni ad alta corrente, alte prestazioni, impermeabili e antipolvere

Struttura G: Compressione albero intermedio

Vantaggi:Struttura semplice con elevata capacità di corrente

Applicazione:Saldatura ad alta corrente

Precauzioni:Non superare la corsa di lavoro limite

Struttura H: Contatto a compressione a sfera

Vantaggi:Struttura semplice con facile lavorazione

Applicazione:Applicazioni a corsa di lavoro ridotta

Precauzioni:Non superare la corsa di lavoro limite

Aree di applicazione

Perché scegliere UPE?

Personalizzazione e flessibilità:Soluzioni su misura per requisiti specifici
Campioni veloci:Tempo di commercializzazione più rapido con prototipazione rapida
Rigorosi controlli di qualità:Test completi inclusi ispezione materiale in entrata, controlli in processo, test finali al 100% e tracciamento della conformità
Controllo qualità incentrato sul cliente:Processi di controllo qualità flessibili
Collaborazione QC in tempo reale:Supporto immediato per il controllo qualità

Parametri di prestazione

Componente	Opzioni materiale
Materiale cilindro	Ottone, Rame al berillio, Bronzo fosforoso
Materiale stantuffo	Ottone, Rame al berillio, Bronzo fosforoso, Acciaio inossidabile
Opzioni molla	Acciaio inossidabile, Filo per musica
Requisiti di placcatura	Oro-Au, Argento-Ag, Palladio-Nichel (Pd-Ni)
Corrente nominale	1A, 2A, 3A, 5A, 15A o 30A (dipendente dalla struttura)
Tensione nominale	CC 12V, 24V
Resistenza di contatto	30mΩ, 50mΩ Max. (a riposo)
Test di durata	50.000 cicli Min., 1.000.000 cicli Max
Temperatura di riflusso	265°, 4-5 secondi

Test di affidabilità

Tipo di test	Specifiche
Forza di ritenzione	500±50 cicli all'ora, 50.000 cicli minimo
Umidità	EIA-364-31, 90-95% UR a 40°C ± 2°C per 96 ore
Resistenza al calore di saldatura	EIA-364-56, 265°C+10/-0°C per 30-35 secondi
Nebbbi salina	EIA-364-26, soluzione salina 5±1% a 35+1°C/-2°C per 48 ore
Test forza molla	100g±20g all'altezza di lavoro
Durata a temperatura	EIA-364-17, 85°C± 2°C per 96 ore
Saldabilità	EIA-364-52, 265±5°C, saldatore Sn/Pb 60/40±5% per 4,0-5,0 secondi
Resistenza di contatto	EIA-364-23, corrente di test massima 100 mA, tensione massima 20 mV

Apparecchiature di test

Laboratorio indipendente dotato di attrezzature di test complete tra cui:

Macchina per test di forza di inserzione
Proiettore bidimensionale
Misuratore di spessore
Macchina di ispezione automatica
Tester di resistenza di isolamento
Macchina per la lucidatura di campioni metallografici
Tester di nebbia salina
Tester di aumento di temperatura della corrente
Strumento curva di carico-corsa
Tester ROHS
Misuratore di rugosità
Tester di impedenza elastica
Tester di durata

Vantaggi competitivi

Produzione ad alta tecnologia:Tecniche di produzione avanzate per qualità superiore
Gestione sistematica:Processi ottimizzati per efficienza e coerenza
Certificazione ISO 9001:Standard internazionali di gestione della qualità
Conformità RoHS:Rispetta le normative ambientali e di sicurezza
Breve tempo di sviluppo:Cicli di prototipazione e produzione più rapidi
Prezzi competitivi e qualità stabile:Soluzioni affidabili ed economiche

Informazioni sull'ordine

Metodi di pagamento:T/T (Bonifico bancario), PayPal, OCBC Bank

Raccomandazione:PayPal per campioni (più sicuro), T/T per ordini all'ingrosso (commissioni inferiori)

Tempo di consegna campioni:Campione in magazzino 2-3 giorni lavorativi / Campione personalizzato 5-7 giorni lavorativi

Tempo di consegna produzione:10-15 giorni lavorativi

Mercati:America, Europa, Asia, Sud Africa

Termine commerciale:EXW

Opzioni di spedizione:Aria, Mare, Espresso

Servizi:Alta qualità a prezzi ragionevoli, servizi OEM, dimensioni, colori e design personalizzati

Imballaggio e spedizione

Per richieste, si prega di contattare:union@upetech.net
