Connessioni SMT a molla

Marchio:	UPE
Numero di modello:	Perno Pogo caricato a molla SMT
Moq:	10000
prezzo:	$0.1-$0.5
Dettagli dell'imballaggio:	Borse del PE
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO9001

Nome:

Perno Pogo caricato a molla SMT

Materiale:

Acciaio inossidabile

Attuale:

Voltaggio:

Vita meccanica:

50000 cicli Min..

Resistenza di contatto:

50 mΩ Max all'altezza di lavoro

Temperatura operativa:

-40°C~+130°C entro 24 ore.

Test di spruzzatura salina:

Capacità di alimentazione:

50KPCS/Giorno

Evidenziare:

Pin SMT POGO a molla

S.m.t. contatti pogo pin

di larghezza non superiore a 20 mm

Descrizione del prodotto

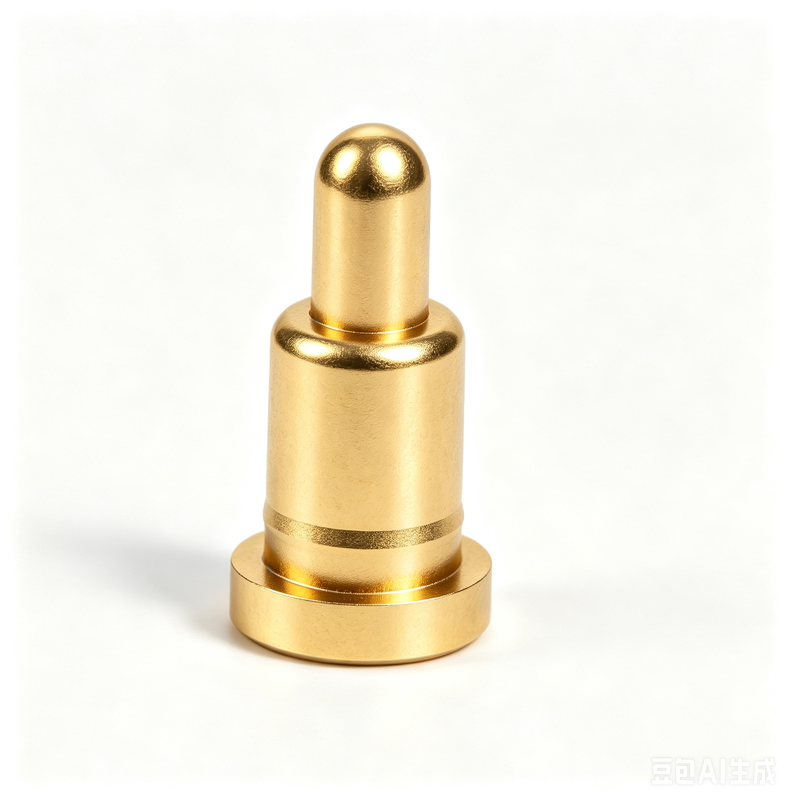

Contatti SMT a molla Pogo Pin

UPE fornisce servizi professionali di personalizzazione POGO PIN, offrendo varie forme e piccole strutture. Personalizziamo pogo pin ad alta corrente che vanno da 15A a 30A. Diversi prodotti e soluzioni pogo pin possono essere progettati in base alle specifiche esigenze del cliente.

Un Pogo Pin è un connettore elettrico utilizzato per stabilire connessioni temporanee tra due circuiti. È costituito da uno stantuffo caricato a molla all'interno di un cilindro, che consente la compressione e mantiene un contatto affidabile quando premuto contro superfici conduttive.

Strutture Esterne Pogo Pin

Offriamo 8 tipi di POGO PIN con struttura esterna per la selezione del cliente. I POGO PIN standard sono progettati con altezze totali comprese tra 2,8 mm e 11,0 mm (esclusa la lunghezza della coda del pogo pin DIP).

Struttura SMT

Buona stabilità con design del cilindro a fondo piatto per una facile saldatura su PCB.

Struttura DIP

Presenta un perno di posizionamento sulla coda del cilindro per una saldatura PCB accurata senza deviazioni.

Struttura a Doppia Testa

Offre flessibilità nelle connessioni bi-direzionali scheda-scheda senza requisiti di saldatura.

Struttura ad Angolo Retto

Il design della coda piegata offre opzioni di ottimizzazione dello spazio e può essere saldato con fili.

Struttura a Cupola di Saldatura

Adatto per prodotti via cavo con facili capacità di saldatura dei fili.

Struttura a Vite

Specifiche speciali per soddisfare diverse esigenze dei clienti con opzioni personalizzate.

Struttura Monopezzo

Capace di gestire correnti elevate e personalizzabile in base alle esigenze specifiche del cliente.

Struttura a Sfera

Supporta la forza laterale e può essere personalizzata in base alle esigenze del cliente.

Strutture Interne Pogo Pin

Abbiniamo strutture interne adeguate in base alle esigenze del cliente:

Struttura A: Stantuffo obliquo smussato

Uso convenzionale con impedenza stabile e lunga durata. Applicazione: Uso regolare SMT e DIP. Precauzioni: Non superare la corsa di lavoro limite.

Struttura B: Stantuffo forato

Massima compressione in spazi limitati. Applicazione: Uso regolare SMT e DIP. Precauzioni: Non superare la corsa limite o l'uso di corrente eccessiva.

Struttura C: Stantuffo piatto

Facile lavorazione per strutture spaziali basate su A&B. Applicazione: Uso regolare SMT e DIP. Precauzioni: Non superare la corsa limite o l'uso di corrente eccessiva.

Struttura D: Cilindro con perline isolanti

Impedenza stabile adatta per correnti superiori a 10A. Applicazione: Uso regolare SMT e DIP. Precauzioni: Non superare la corsa di lavoro limite.

Struttura E: Stantuffo a compressione bilaterale

Design salvaspazio con lunga distanza e ampia compressione per contatti scheda-scheda. Applicazione: Accoppiamento scheda-scheda. Precauzioni: Non superare la corsa di lavoro limite.

Struttura F: Combinazione a quattro pezzi

Elevata scorrevolezza alla pressione, piccola deflessione dello stantuffo, impermeabile e antipolvere con vita lavorativa estesa. Applicazione: Alta corrente, alte prestazioni, requisiti impermeabili e antipolvere.

Struttura G: Compressione albero intermedio

Struttura semplice in grado di gestire correnti elevate. Applicazione: Saldatura ad alta corrente. Precauzioni: Non superare la corsa di lavoro limite.

Struttura H: Contatto a compressione a sfera

Struttura semplice con facile lavorazione. Applicazione: Uso con piccola corsa di lavoro. Precauzioni: Non superare la corsa di lavoro limite.

Aree di Applicazione Pogo Pin

Perché scegliere UPE?

Personalizzazione e Flessibilità
Campioni Veloci = Tempo di commercializzazione più rapido
Ogni connettore è sottoposto a rigorosi controlli di qualità (Ispezione Materiale in Ingresso, Controlli Qualità in Processo, Test Finale al 100%, Tracciabilità e Conformità)
Flessibilità QC incentrata sul cliente
Collaborazione QC in tempo reale

Parametri di Prestazione Connettore Pogo Pin a Molla

Nome delle Parti	Tabella Parametri di Prestazione
Materiale Cilindro	Ottone \| Bronzo al berillio \| Bronzo fosforoso
Materiale Stantuffo	Ottone \| Bronzo al berillio \| Bronzo fosforoso \| Acciaio inossidabile
Opzioni Molla	Acciaio inossidabile \| Filo musicale
Requisiti di Placcatura	Oro-Au \| Argento-Ag \| Palladio-Nichel (Pd-Ni)
Corrente Nominale	1A, 2A, 3A, 5A, 15A o 30A (strutture diverse)
Tensione Nominale	DC 12V 24V
Resistenza di Contatto	30mΩ 50mΩ Max. (a riposo)
Test di Vita	50.000 cicli Min. 1.000.000 cicli Max
Temp. Reflow	265°, 4~5sec

Test di Affidabilità POGO PIN

Tipo di Test	Specifiche
Forza di Ritenzione	Alla ciclata nominale di 500±50 all'ora, minimo 50.000 cicli
Umidità	EIA-364-31, Metodo di prova II, Condizione A: 90-95% UR a 40°C ± 2°C per 96 ore
Resistenza al Calore di Saldatura	EIA-364-56, Procedura 5, Livello 2: 265°C+10/-0°C per 30-35 secondi
Nebbia Salina	EIA-364-26, Condizione di prova B: soluzione salina al 5±1% a 35+1°C/-2°C per 48 ore
Test Forza Molla	Procedura di Test Forza Normale, 100g±20g all'altezza di lavoro
Vita a Temperatura	EIA-364-17, Metodo di prova A, condizione 4: 85°C±2°C per 96 ore
Saldabilità	EIA-364-52: Immersione in saldatore Sn/Pb 265±5°C, 60/40±5% per 4.0-5.0 secondi
Resistenza di Contatto	EIA-364-23: Corrente di prova 100 mA massimo, tensione 20 mV massimo

Apparecchiature di Test

Disponiamo di un laboratorio indipendente attrezzato con apparecchiature sperimentali tra cui:

Macchina per test di forza di inserzione
Proiettore bidimensionale
Misuratore di spessore
Macchina di ispezione automatica
Tester di resistenza di isolamento
Macchina per la lucidatura di campioni metallografici
Tester di nebbia salina
Tester di aumento temperatura corrente
Strumento curva carico-corsa
Tester ROHS
Misuratore di rugosità
Tester di impedenza elastica
Tester di vita

Vantaggi Competitivi Azienda UPE

Produzione ad Alta Tecnologia che utilizza tecniche di produzione avanzate
Sistema di Gestione Sistematico che garantisce efficienza e coerenza
Certificazione ISO 9001 che dimostra standard di qualità internazionali
Conformità RoHS che soddisfa le normative ambientali e di sicurezza
Breve Tempo di Sviluppo per prototipazione e produzione più rapide
Prezzi Competitivi e Qualità Stabile senza compromettere l'affidabilità

Metodi di Pagamento

T/T (Bonifico Bancario), PayPal, OCBC Bank

Raccomandazione: Utilizzare PayPal per i campioni (più sicuro), Utilizzare T/T per ordini all'ingrosso (commissioni inferiori)

Tempi di Consegna e Dettagli Servizio

Tempo di consegna campioni: Campione in magazzino 2-3 giorni lavorativi / Campione personalizzato 5-7 giorni lavorativi

Tempo di consegna produzione: 10-15 giorni lavorativi

Mercati Serviti: America, Europa, Asia, Sud Africa

Termine Commerciale: EXW

Opzioni di Spedizione: Aerea, Marittima, Espresso

Servizi: Alta qualità a prezzo ragionevole, servizio OEM, qualsiasi dimensione speciale, colore, design accettati
