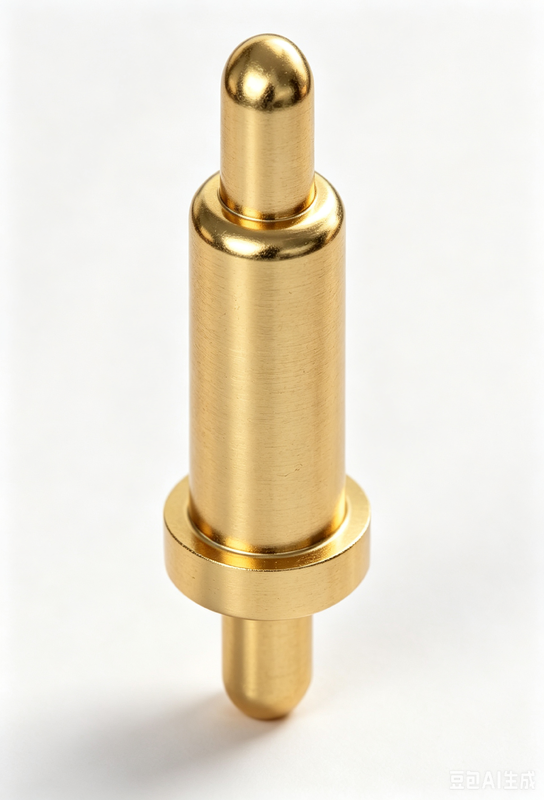

doppia testa molla caricata contatto pogo pin

Marchio:	UPE
Numero di modello:	Pin Pogo a doppia testa
Moq:	10000
prezzo:	$0.1-$0.5
Dettagli dell'imballaggio:	Borse del PE
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO9001

Nome:

Pin Pogo a doppia testa

Materiale:

Acciaio inossidabile

Resistenza di contatto:

50 mΩ Max all'altezza di lavoro

Temperatura operativa:

-40°C~+130°C entro 24 ore.

Test di spruzzatura salina:

Colore:

Giallo

Capacità di alimentazione:

50KPCS/Giorno

Evidenziare:

doppia testa contatto pogo

Pin POGO a molla

pin pogo con doppie teste

Descrizione del prodotto

Sonde di contatto Pogo a molla a doppia testa

UPE fornisce servizi professionali di personalizzazione dei PIN POGO, offrendo varie forme e piccole strutture.Diversi prodotti e soluzioni di pin di pogo possono essere progettati in base alle esigenze specifiche del cliente.

Un Pogo Pin è un connettore elettrico utilizzato per stabilire connessioni temporanee tra due circuiti.con una tensione di 20 V o superiore ma non superiore a 50 V.

Specificativi del prodotto

Parametro	Specificità
Nome	Pin Pogo a doppia testa
Materiale del fusibile	Acciaio a caldo
Materiale del barile	Acciaio a caldo
Materiale di molla	SUS304
Vita meccanica	50000 cicli minimo
Resistenza al contatto	50 mΩ massimo
Temperatura di funzionamento	-40°C a +130°C
Resistenza al calore di saldatura	260°C±5°C per 20s±2s
Prova con spruzzo di sale	48 ore
Certificazione	RoHS o REACH conforme
Esame	Test aperto e breve al 100%

Strutture esterne disponibili

Offriamo 8 tipi di PIN POGO di struttura esterna per la selezione del cliente.

SMT

Progettazione a fondo piatto per una facile saldatura delle schede PCB con buona stabilità.

DIP

Il pin di posizionamento impedisce le deviazioni durante la saldatura dei PCB con un collegamento solido.

Doppia testa

Connessione bidirezionale da tavola a tavola senza necessità di saldatura.

Angolo retto

Progettazione della coda piegata per ottimizzare lo spazio, adatta per la saldatura del filo.

Coppa di saldatura

Ideale per i prodotti a cavo con capacità di saldatura facile.

Tipo a vite

Specifiche personalizzate per soddisfare le diverse esigenze dei clienti.

Tipo in un pezzo

Capacità di corrente elevata con opzioni di progettazione personalizzate.

Tipo di sfera

Capacità di forza laterale con opzioni di design personalizzate.

Opzioni di struttura interna

Struttura A: Plunger a gomma obliqua

Utilizzo convenzionale con impedenza stabile e lunga durata di vita. Applicazioni SMT e DIP. Non può superare la portata di lavoro limite.

Struttura B: perforazione del collettore

Compressione massima in uno spazio limitato. Applicazioni SMT e DIP. Evitare il superamento della corsa limite e la corrente eccessiva.

Struttura C: Flat Plunger

Facile lavorazione per applicazioni con spazio limitato. applicazioni SMT e DIP. Evitare il superamento della corsa limite e la corrente eccessiva.

Struttura D: perline isolanti

Impedenza stabile per correnti superiori a 10 A. Applicazioni SMT e DIP. Non può superare il limite di corsa di lavoro.

Struttura E: doppia compressione

Progettazione a risparmio di spazio per l'attracco da tavola a tavola con grande compressione.

Struttura F: Combinazione a quattro pezzi

Alta liscezza di stampa, piccola deviazione dello stantuffo, impermeabile e impermeabile alla polvere, ideale per applicazioni ad alta corrente e alte prestazioni.

Struttura G: compressione intermedia dell'albero

Semplice struttura in grado di far passare alta corrente.

Struttura H: contatto di compressione a sfera

Struttura semplice con facile lavorazione. Applicazioni di piccole portate di lavoro. Non possono superare il limite di portata di lavoro.

Applicazioni del prodotto

Dischi PCB
Fotocamere digitali / Prodotti medici / Cartucce per stampanti
Maniglie da golf / Veicoli elettrici / Applicazioni telefoniche
Defibrillatori cardiaci / Carica auto / Purificatori d' aria
Lampade piatte a LED / lampadine a LED / tablet / computer portatili / PC
Banche di potenza / Prodotti digitali / Applicazioni elettriche per le piccole famiglie
Prodotti di ricarica / Prodotti di trasmissione del segnale

Perché scegliere UPE?

Personalizzazione e flessibilità:Soluzioni su misura per esigenze specifiche
Campioni rapidi:Tempo di commercializzazione accelerato con prototipazione rapida
Controlli di qualità rigorosi:Prova completa, compresa l'ispezione dei materiali in entrata, i controlli in fase di lavorazione, la prova finale al 100% e la verifica della conformità
Flessibilità QC focalizzata sul cliente:Processi di controllo della qualità adattabili
Collaborazione QC in tempo realeMonitoraggio e miglioramento continui della qualità

Parametri delle prestazioni

Componente	Opzioni materiali
Materiale del barile	Messini, berillio rame, fosforo bronzo
Materiale del fusibile	Messini, berillio rame, fosforo bronzo, acciaio inossidabile
Opzioni di molla	Acciaio inossidabile, filo musicale
Requisiti di rivestimento	Oro (Au), argento (Ag), palladio-nickel (Pd-Ni)
Corrente nominale	1A, 2A, 3A, 5A, 15A, 30A (dipendente dalla struttura)
Tensione nominale	DC 12V, 24V
Resistenza al contatto	30mΩ, 50mΩ massimo (stasi)
Esame della vita	50,000 cicli minimo 1,000,000 cicli Massimo
Temperatura di riflusso	265°, 4-5 secondi

Test di affidabilità

Tipo di prova	Specificità
Forza di ritenzione	500±50 cicli all'ora, minimo 50.000 cicli
Umidità	90-95% RH a 40°C±2°C per 96 ore
Resistenza al calore della saldatura	265°C+10/-0°C per 30-35 secondi
Spruzzo di sale	Soluzione salina al 5±1% a 35+1°C/-2°C per 48 ore
Prova di forza di molla	100 g±20 g in altezza di lavoro
Durata di vita	85°C ± 2°C per 96 ore
Soldibilità	265±5°C, 60/40±5% Sn/pb saldatura per 4,0-5,0 secondi
Resistenza al contatto	Corrente di prova massima 100mA, tensione massima 20mV

Attrezzature di prova

Il nostro laboratorio indipendente dispone di attrezzature di prova complete tra cui macchine di prova della forza di inserimento, proiettori bidimensionali, massimetri di spessore, macchine di ispezione automatiche,apparecchi di prova della resistenza all'isolamento, macchine per la lucidatura di campioni metallografici, tester per spruzzo di sale, tester per l'aumento della temperatura della corrente, strumenti per la curva di carico, tester ROHS, tester di rugosità, tester di impedenza elastica,e testatori di vita.

Vantaggi competitivi

Produzione ad alta tecnologia:Tecnologie di produzione avanzate per una qualità superiore
Sistema di gestione sistematica:Processi semplificati che garantiscano efficienza e coerenza
Certificazione ISO 9001:Impegno nei confronti delle norme internazionali di qualità
Conformità RoHS:Risponde alle normative ambientali e di sicurezza
Breve tempo di sviluppo:Cicli di prototipazione e produzione più rapidi
Prezzi competitivi e qualità stabile:Soluzioni convenienti senza compromettere l'affidabilità

Informazioni sull'ordine

Servizio	Dettagli
Metodi di pagamento	T/T (trasferimento bancario), PayPal, OCBC Bank PayPal raccomandato per i campioni, T/T per gli ordini in massa
Tempo di esecuzione del campione	Esemplare di inventario: 2-3 giorni lavorativi Esemplare personalizzato: 5-7 giorni lavorativi
Tempo di produzione	10-15 giorni lavorativi
Mercati serviti	America, Europa, Asia, Sudafrica
Condizioni commerciali	Dati di riferimento
Opzioni di trasporto	Aereo, marittimo, espresso
Servizi	Alta qualità con prezzi ragionevoli, servizi OEM, dimensioni personalizzate, colori e disegni

Imballaggio e spedizione

Contattaci

Per qualsiasi domanda, contattateci all'indirizzo: union@upetech.net
