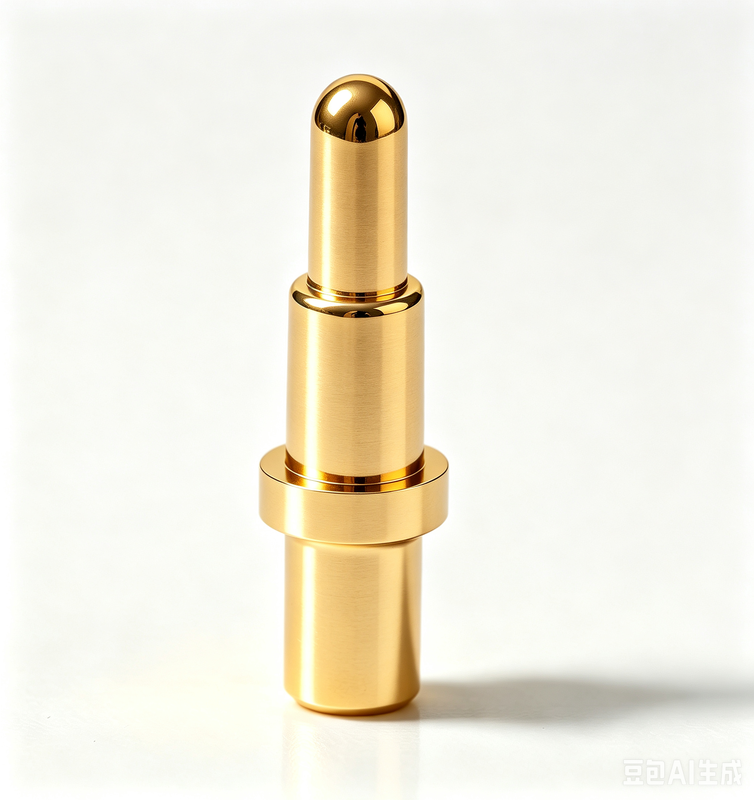

Pogo pin a molla placcato oro SMT per PCB

Tutte le categorie

altri dispositivi per la trasmissione di dati

Collegamento del cavo magnetico

Collegamento magnetico rotondo

parti di giro di precisione

Contattaci

Ms. KIKI

union@upetech.net

13434524996

upetech

Contattaci ora

Pogo pin a molla placcato oro SMT per PCB

Marchio:	UPE
Numero di modello:	SMT POGO Pin
Moq:	10000
prezzo:	$0.1-$0.5
Dettagli dell'imballaggio:	Borse del PE
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO9001

Test di spruzzatura salina:

Nome:

SMT POGO Pin

Materiale:

Acciaio inossidabile

Vita meccanica:

50000 cicli Min..

Temperatura operativa:

-40°C~+130°C entro 24 ore.

Resistenza di contatto:

50 mΩ Max all'altezza di lavoro

Attuale:

Voltaggio:

Capacità di alimentazione:

50KPCS/Giorno

Evidenziare:

Pogo pin placcato oro SMT

Pogo pin a molla per PCB

Pogo pin placcato oro con garanzia

Descrizione del prodotto

Pogo Pin a molla placcato SMT

UPE fornisce servizi professionali di personalizzazione di Pogo Pin, offrendo varie forme e strutture compatte. Siamo specializzati in soluzioni personalizzate ad alta corrente da 15A a 30A, progettando diversi prodotti e soluzioni di pogo pin in base alle specifiche esigenze del cliente.

Un Pogo Pin è un connettore elettrico che stabilisce connessioni temporanee tra due circuiti. Presenta uno stantuffo a molla all'interno di un cilindro, che consente la compressione e mantiene un contatto affidabile quando premuto contro superfici conduttive.

8 Tipi di Struttura Esterna

SMT: Eccellente stabilità con design a fondo piatto per una facile saldatura su schede PCB
DIP: Il perno di posizionamento previene deviazioni durante la saldatura PCB, garantendo un allineamento preciso
Doppia Testa: Connessione flessibile bi-direzionale scheda-scheda senza requisiti di saldatura
Angolo Retto: Design a coda piegata per ottimizzazione dello spazio, compatibile con saldatura fili
Cupola di Saldatura: Ideale per prodotti via cavo con capacità di saldatura fili facile
Tipo a Vite: Specifiche personalizzate per soddisfare diverse esigenze del cliente
Tipo monopezzo: Elevata capacità di corrente con opzioni di design personalizzate
Tipo a Sfera: Compatibilità con forza laterale con requisiti personalizzati

Opzioni Struttura Interna

Struttura A: Stantuffo con Smusso Obliquo

Vantaggi: Uso convenzionale, impedenza stabile, lunga durata

Applicazione: Uso regolare SMT e DIP

Precauzioni: Non superare la corsa di lavoro limite

Struttura B: Stantuffo con Design Forato

Vantaggi: Massima compressione in spazio limitato

Applicazione: Uso regolare SMT e DIP

Precauzioni: Evitare di superare la corsa limite e la corrente eccessiva

Struttura C: Design a Stantuffo Piatto

Vantaggi: Lavorazione facile, struttura efficiente in termini di spazio

Applicazione: Uso regolare SMT e DIP

Precauzioni: Evitare di superare la corsa limite e la corrente eccessiva

Struttura D: Cilindro con Perline Isolanti

Vantaggi: Impedenza stabile, adatta per correnti superiori a 10A

Applicazione: Uso regolare SMT e DIP

Precauzioni: Non superare la corsa di lavoro limite

Struttura E: Compressione su Due Lati

Vantaggi: Risparmio di spazio, lunga distanza, ampio contatto con la scheda di compressione

Applicazione: Accoppiamento scheda-scheda

Precauzioni: Non superare la corsa di lavoro limite

Struttura F: Combinazione a Quattro Pezzi

Vantaggi: Elevata scorrevolezza di pressione, minima deflessione dello stantuffo, impermeabile, antipolvere, durata estesa

Applicazione: Applicazioni ad alta corrente, alte prestazioni, impermeabili e antipolvere

Struttura G: Compressione con Albero Intermedio

Vantaggi: Struttura semplice, elevata capacità di corrente

Applicazione: Saldatura ad alta corrente

Precauzioni: Non superare la corsa di lavoro limite

Struttura H: Contatto a Compressione a Sfera

Vantaggi: Struttura semplice, facile lavorazione

Applicazione: Applicazioni con corsa di lavoro ridotta

Precauzioni: Non superare la corsa di lavoro limite

Aree di Applicazione

Perché Scegliere UPE?

Personalizzazione e Flessibilità: Soluzioni su misura per requisiti specifici
Campioni Veloci: Tempo di commercializzazione accelerato con prototipazione rapida
Rigorosi Controlli di Qualità: Test completi tra cui Ispezione Materiale in Ingresso, Controlli di Qualità in Processo, Test Finale al 100% e Tracciabilità e Conformità
Flessibilità QC Orientata al Cliente: Processi di controllo qualità adattabili
Collaborazione QC in Tempo Reale: Supporto immediato per il controllo qualità

Parametri di Prestazione

Componente	Opzioni Materiale
Materiale Cilindro	Ottone, Rame al Berillio, Bronzo Fosforoso
Materiale Stantuffo	Ottone, Rame al Berillio, Bronzo Fosforoso, Acciaio Inossidabile
Opzioni Molla	Acciaio Inossidabile, Filo per Pianoforte
Requisiti di Placcatura	Oro-Au, Argento-Ag, Palladio-Nichel (Pd-Ni)
Corrente Nominale	1A, 2A, 3A, 5A, 15A o 30A (dipendente dalla struttura)
Tensione Nominale	CC 12V, 24V
Resistenza di Contatto	30mΩ, 50mΩ Max. (a riposo)
Test di Durata	50.000 cicli Min., 1.000.000 cicli Max
Temperatura di Reflusso	265°, 4-5 secondi

Test di Affidabilità

Tipo di Test	Specifiche
Forza di Ritenzione	500±50 cicli all'ora, 50.000 cicli minimo
Umidità	EIA-364-31, 90-95% UR a 40°C ± 2°C per 96 ore
Resistenza al Calore di Saldatura	EIA-364-56, 265°C+10/-0°C per 30-35 secondi
Nebbia Salina	EIA-364-26, soluzione salina 5±1% a 35+1°C/-2°C per 48 ore
Test Forza Molla	100g±20g all'altezza di lavoro
Vita a Temperatura	EIA-364-17, 85°C± 2°C per 96 ore
Saldabilità	EIA-364-52, 265±5°C, 60/40±5% Stagno/Piombo per 4.0-5.0 secondi
Resistenza di Contatto	EIA-364-23, corrente di prova massima 100 mA, tensione massima 20 mV

Apparecchiature di Test

Il nostro laboratorio indipendente dispone di attrezzature di test complete tra cui:

Macchina per test di forza di inserzione
Proiettore bidimensionale
Misuratore di spessore
Macchina di ispezione automatica
Tester di resistenza di isolamento
Macchina per la lucidatura di campioni metallografici
Tester a nebbia salina
Tester di aumento di temperatura della corrente
Strumento curva di corsa di carico
Tester ROHS
Misuratore di rugosità
Tester di impedenza elastica
Tester di durata

Vantaggi Competitivi

Produzione ad Alta Tecnologia: Tecniche di produzione avanzate per qualità superiore
Sistema di Gestione Sistematico: Processi ottimizzati per efficienza e coerenza
Certificazione ISO 9001: Impegno verso standard di qualità internazionali
Conformità RoHS: Soddisfa le normative ambientali e di sicurezza
Breve Tempo di Sviluppo: Prototipazione e cicli di produzione più rapidi
Prezzi Competitivi e Qualità Stabile: Soluzioni convenienti e affidabili

Informazioni sull'Ordine

Metodi di Pagamento: T/T (Bonifico Bancario), PayPal, OCBC Bank

Raccomandazione: PayPal per campioni (più sicuro), T/T per ordini all'ingrosso (commissioni inferiori)

Tempo di Consegna Campioni: Campione in magazzino 2-3 giorni lavorativi / Campione personalizzato 5-7 giorni lavorativi

Tempo di Consegna Produzione: 10-15 giorni lavorativi

Mercati: America, Europa, Asia, Sud Africa

Termine Commerciale: EXW

Opzioni di Spedizione: Aereo, Marittimo, Espresso

Servizi: Alta qualità a prezzi ragionevoli, servizi OEM, dimensioni, colori e design personalizzati

Imballaggio e Spedizione

Per richieste, si prega di contattare: union@upetech.net
