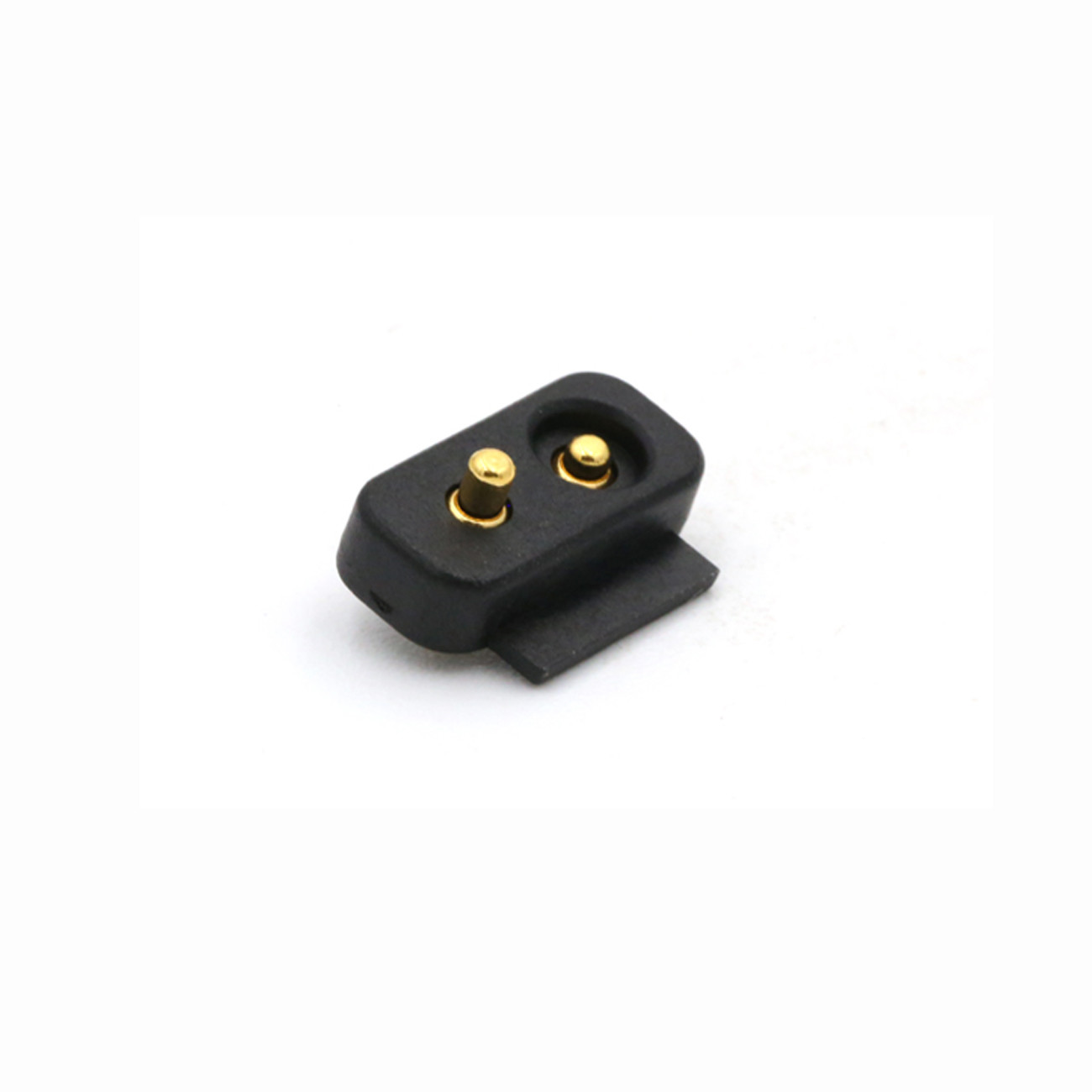

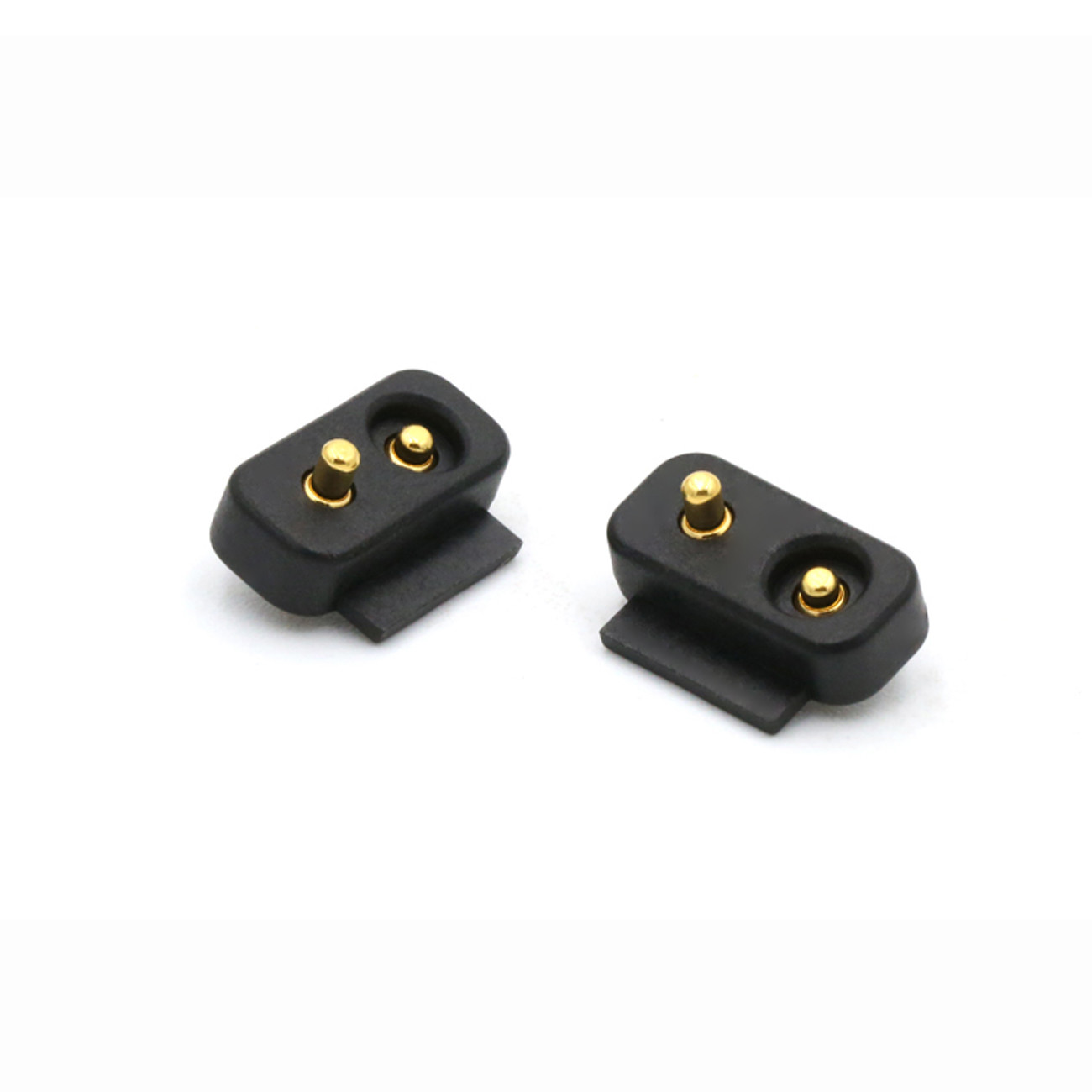

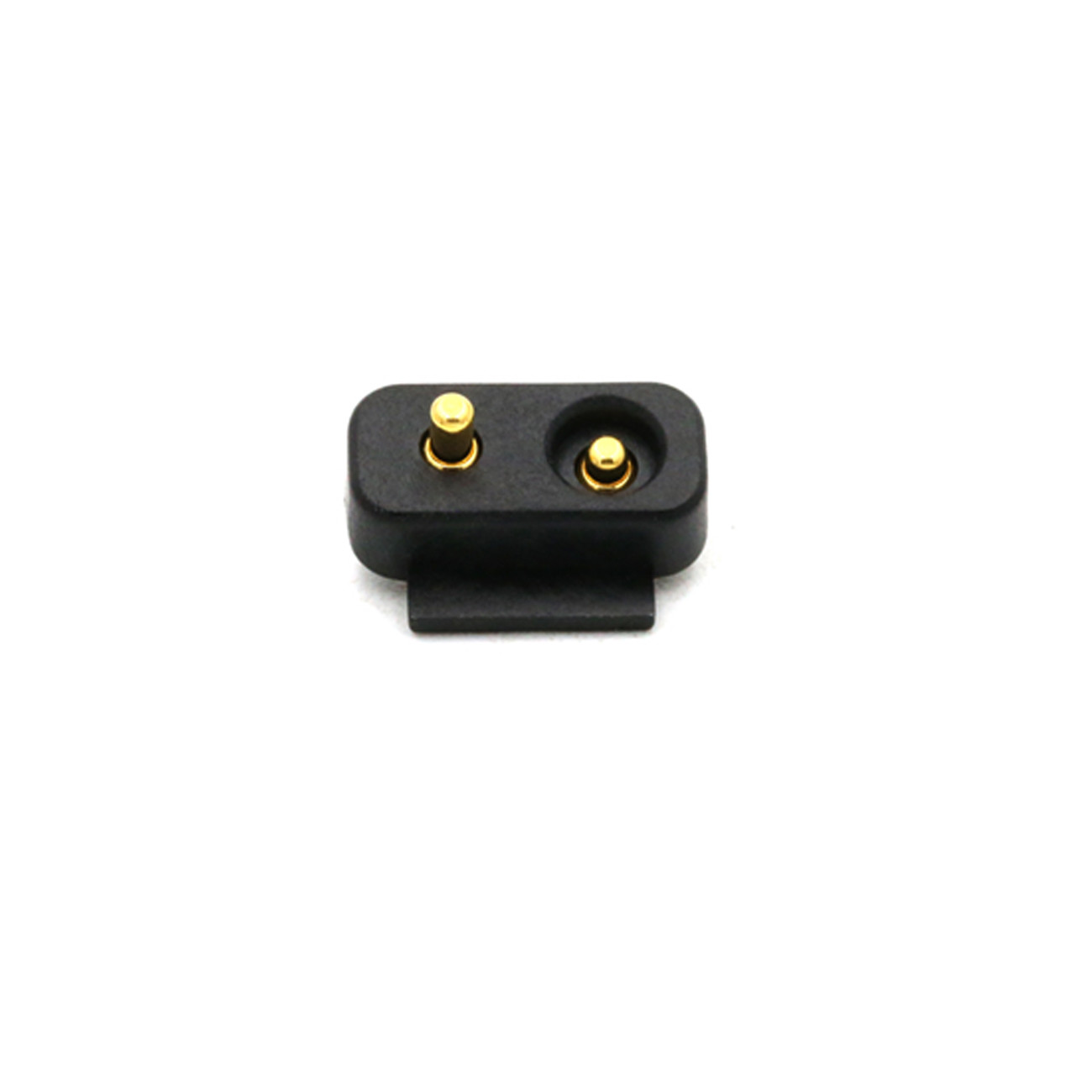

Plastiche ad alta resistenza alla temperatura di 2 pin di contatto a molla.UPE connettore Pogo pin professionale personalizzato ad alta corrente con serie 15A-30A e il test di vita fino a 1000.000 cicli.Il materiale e il rivestimento dei connettori a molla sono conformi alle norme ROHS e REACH.
Vantaggi del connettore UPE Pogo Pin
Il connettore Pogo Pin, comunemente noto come pin di molla o pin di pogo, offre diversi vantaggi:
Affidabilità:I perni UPE Pogo che utilizzano la tecnologia CLIP forniscono una connessione elettrica costante e affidabile, anche in ambienti soggetti a vibrazioni e urti meccanici.
Disegno compatto:Le loro piccole dimensioni permettono loro di inserirsi in spazi ristretti, il che è ideale per i moderni dispositivi elettronici compatti.
Flessibilità:I perni Pogo possono adattarsi alle variazioni della superficie, garantendo un collegamento stabile anche se le superfici di accoppiamento non sono perfettamente allineate.
Facilità d'uso:Sono facili da usare, con un'installazione e una manutenzione semplici.
Durabilità:Sono progettati per resistere a numerosi cicli di connessione e disconnessione, rendendoli altamente resistenti
Il nostro vantaggio e la tua scelta:
.UPE professionale personalizzato Pogo Pin ad alta corrente con serie 15A-30A, è stato prodotto in serie.
.UPE sviluppato 1,27 mm,2.0mm 2.54mm passo standard maschio e femmina 2pin-40pin Pogo pin connettore con SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test fino a 1.000.000 cicli.
.Tutti i prodotti possono superare lo standard HF, RoHS REACH.
.Il rapporto di prova elettrica al 100% è fornito prima della consegna della merce.
.Disponibile su misura in varie forme, struttura piccola e corrente elevata.
Struttura e descrizione del tipo Pogo Pin:
SMT:Buona stabilità, il fondo della canna è un design a fondo piatto, che è facile da saldare sulla scheda PCB.
DIP:Quando si salda con il PCB, non si verificherà alcuna deviazione, buon effetto di posizionamento e ferma
saldatura.
Doppia testa: La progettazione del pin Pogo a doppia testa offre ai progettisti una maggiore flessibilità nella trasmissione bidirezionale da tavola a tavola
Connessione, il doppio pin non deve essere saldato.
Angolo destro:La coda del Pogo Pin è piegata, offrendo ai progettisti più scelte nell'uso dello spazio. La coda può anche essere saldata con filo.
Coppa di saldatura:Adatto per il prodotto a cavo, facile da saldare con filo
Tipo di vite:I prodotti con specifiche speciali possono soddisfare le diverse esigenze dei clienti e possono essere personalizzati in base alle esigenze
di clienti.
Perché i clienti scelgonoUPE?
1Servizio di personalizzazione professionale
2Capacità di produzione rapida di campioni
3- Sistema di controllo della qualità rigoroso
4. Trasformazione con componenti importati
5- attrezzature di prova ad alta precisione
6Procedure ragionevoli di controllo dei costi
Performance dei parametri del connettore a molla
|
Nome delle parti
|
Tabella delle prestazioni dei parametri
|
|
Materia in botte
|
Altri prodotti
|
Acciaio a caldo
|
Fosforo bronzo
|
|
|
Materiale del fusibile
|
Altri prodotti
|
Acciaio a caldo
|
Fosforo bronzo
|
Acciaio inossidabile
|
|
Opzioni primaverili
|
Stainle
|
Cavi musicali
|
|
|
|
Requisiti di rivestimento
|
Olio-Au
|
Argento-Ag
|
Palladio-nickel
(Pd-Ni)
|
|
|
Corrente nominale
|
1A, 2A, 3A, 5A, 15A o 30A (strutture diverse)
|
|
Tensione nominale
|
Dc 12V 24V
|
|
Resistenza al contatto
|
30mΩ 50 mΩ Max. (stasi)
|
|
Prova di vita
|
501000 cicli Min. 1000 000 cicli Max.
|
|
Temperature di riflusso.
|
265°, 4~5 secondi
|
|
Prova di affidabilità del PIN POGO
|
|
Forza di ritenzione
|
a velocità nominale di 500 ± 50 per ora,50,000 cicli minimo
|
|
Umidità
|
EIA-364-31,Metodo di prova II, condizione A: collegamento dei soggetti all'umidità relativadi 90% a 95% di RH e una temperatura di 40°C ± 2°C umidità relativa per 96 h- Sì, signore.
|
|
Resistenza al calore della saldatura
|
EIA-364-56, Procedura 5, Livello 2 265°C+10/-0°Cda 30 a 35 secondi
|
|
Spruzzo di sale
|
EIA-364-26,Condizione di prova B Collegatori accoppiati al soggetto in soluzione salina al 5±1%concentrazione, 35+1°C/-2°C per 48 ore.
|
|
Prova di forza di molla
|
Procedura di prova della forza normale, 100 g±20 g all'altezza di lavoro
|
|
Durata di vita
|
EIA-364-17,Metodo di prova A,condizione 4,condizione di tempo di prova A soggetto accoppiatoconnessioni a 85°C± 2°C per 96 ore.
|
|
Soldibilità
|
EIA-364-52 Immersione nel 265±5°C, 60/40±5% Sn/pb saldatura per 4,0~5,0 secondi
|
|
Resistenza al contatto
|
EIA-364-23 Misurare la resistenza di contatto con una corrente di prova massima di 100 mAe tensione massima di 20 mV
|
Alcuni dei connettori Pogo Pin personalizzati per riferimento:
Campo di applicazione del connettore Pogo Pin:
