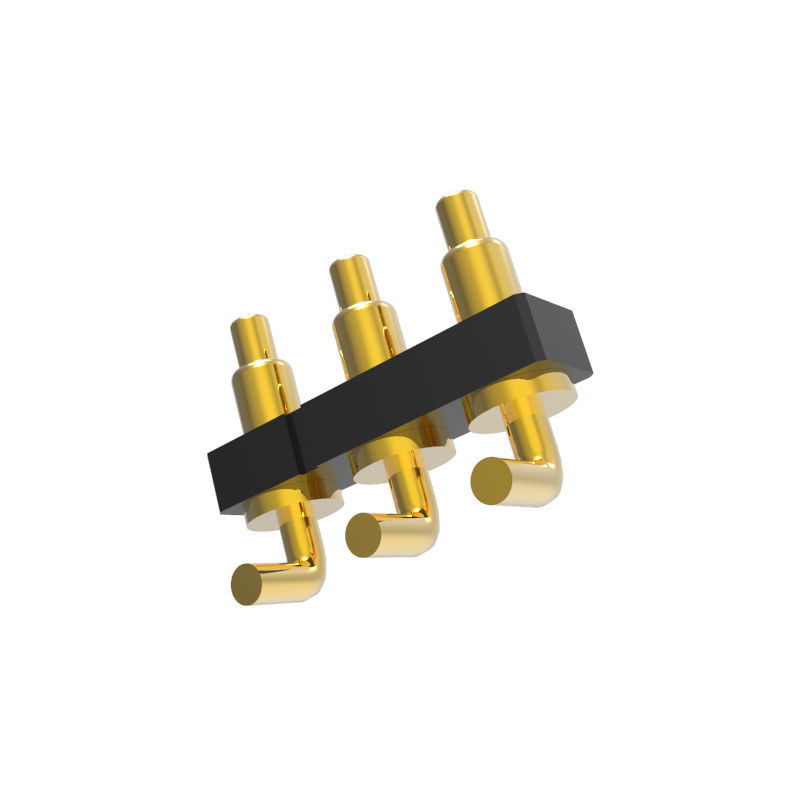

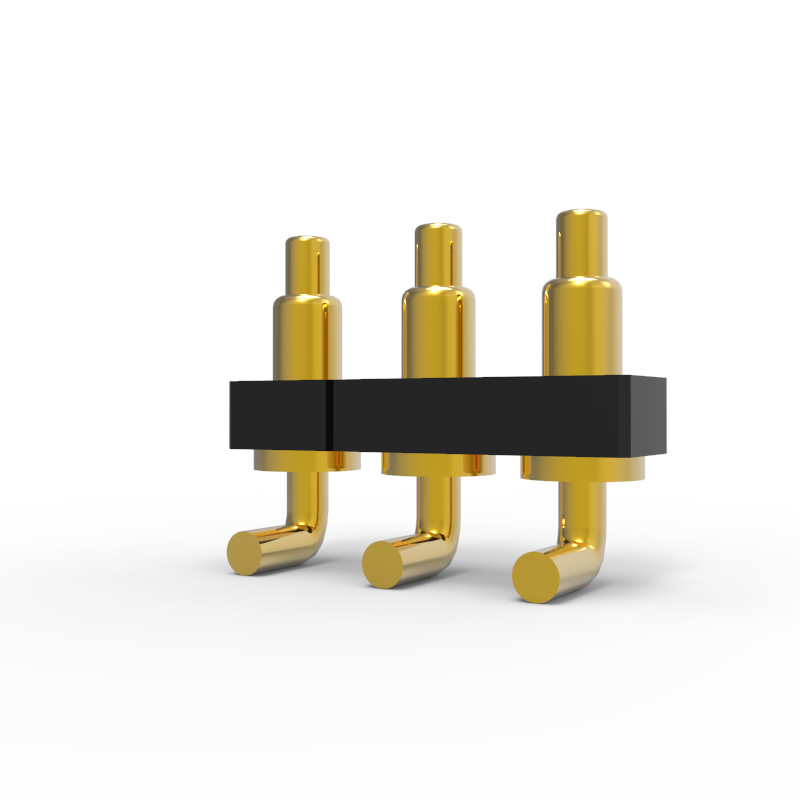

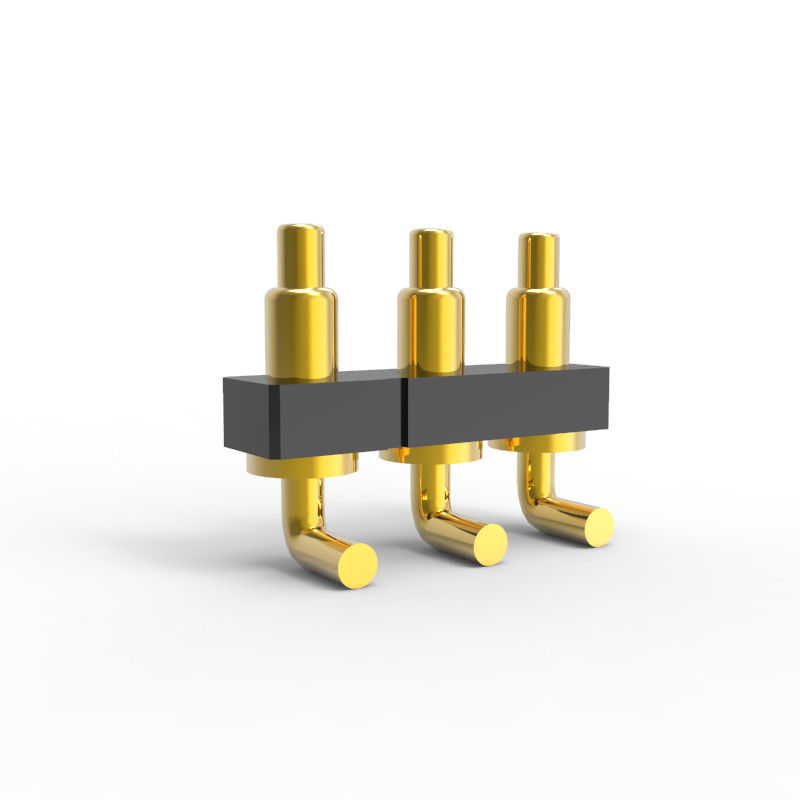

2.54mm passo 3pin angolo retto molla connessione pogo pin con 2,54mm di altezza alloggiamento.
La coda del Pogo Pin è piegata, può fornire ai progettisti più scelte nell'uso dello spazio, la coda può anche essere saldata con filo.
Pogo Pin è un connettore di precisione utilizzato nei telefoni cellulari e in altri prodotti elettronici.
È ampiamente utilizzato in vari prodotti elettronici e svolge un ruolo nella connessione di trasmissione del segnale.
La sua struttura di forma è suddivisa in: tipo di fondo piatto, tipo di piastra di chiusura, tipo di piegatura, asse a doppio ago, tipo di filo, tipo di filo di saldatura,
tipo di foro laterale, ecc.
La struttura interna è suddivisa in: tipo di perforazione posteriore, pendenza di taglio, pendenza di taglio con sfera rotonda, tipo di foro, tipo di tappo di coda, tipo di doppia testa, ecc.
Selezione del rivestimento: rivestimento in oro normale, rivestimento in nichel, ecc.
2.54 mm di passo ad angolo retto elenco dei parametri dei connettori a molla:
|
Isolatore
|
Plastiche nere(265°C)UL94 V-0
|
|
Pulsante
|
Messini 5 u Au over 60 ~ 100 u Ni
|
|
Barrique
|
Messini 5 u Au over 60 ~ 100 u Ni
|
|
Primavera
|
Trattamento superficiale SUS
|
|
Tipo di connettore
|
Maschio
|
|
Colore
|
Nero, giallo.
|
|
Pistola
|
2.54mm o dipende dalle esigenze del cliente
|
|
Pin
|
3pin o dipende dalle esigenze del cliente
|
|
Applicazione
|
PCB, attrezzature audio, attrezzature mediche, comunicazioni militari, aerospaziale, orologio telefonico, sigaretta elettronica
|
|
Certificato
|
SO9001/ROHS2.0/REACH/MSDS/SGS
|
|
Imballaggio
|
1000pcs/sacco PE (secondo le esigenze del cliente)
|
|
Forza di molla
|
70 g+/-20 g a corsa di lavoro di 1,0 mm
|
|
Prova di vita
|
100,000 cicli
|
|
Corrente nominale
|
3A Max.
|
|
Voltaggio
|
12V di corrente continua
|
|
Resistenza al contatto
|
50 milliohm al massimo
|
|
Prova con spruzzo di sale
|
48 ore
|
|
Certificazione
|
Prodotto conforme alla normativa ROHS o REACH
|
|
Esame
|
Prova aperta e breve al 100%
|
2.54mm passo standard 2pin-40pin Pogo pin connettore con angolo retto
Vantaggi del connettore UPE Pogo Pin
Il connettore Pogo Pin, comunemente noto come pin di molla o pin di pogo, offre diversi vantaggi:
Affidabilità:I perni UPE Pogo che utilizzano la tecnologia CLIP forniscono una connessione elettrica costante e affidabile, anche in ambienti soggetti a vibrazioni e urti meccanici.
Disegno compatto:Le loro piccole dimensioni permettono loro di inserirsi in spazi ristretti, il che è ideale per i moderni dispositivi elettronici compatti.
Flessibilità:I perni Pogo possono adattarsi alle variazioni della superficie, garantendo un collegamento stabile anche se le superfici di accoppiamento non sono perfettamente allineate.
Facilità d'uso:Sono facili da usare, con un'installazione e una manutenzione semplici.
Durabilità:Sono progettati per resistere a numerosi cicli di connessione e disconnessione, rendendoli altamente resistenti
Il nostro vantaggio e la tua scelta:
.UPE professionale personalizzato Pogo Pin ad alta corrente con serie 15A-30A, è stato prodotto in serie.
.UPE sviluppato 1,27 mm,2.0mm 2.54mm passo standard maschio e femmina 2pin-40pin Pogo pin connettore con SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test fino a 1.000.000 cicli.
.Tutti i prodotti possono superare lo standard HF, RoHS REACH.
.Il rapporto di prova elettrica al 100% è fornito prima della consegna della merce.
. Disponibile su misura in varie forme, struttura piccola e corrente elevata.
Struttura e descrizione del tipo Pogo Pin:
SMT:Buona stabilità, il fondo della canna è un design a fondo piatto, che è facile da saldare sulla scheda PCB.
DIP:Quando si salda con il PCB, non si verificherà alcuna deviazione, buon effetto di posizionamento e ferma
saldatura.
Doppia testa: La progettazione del pin Pogo a doppia testa offre ai progettisti una maggiore flessibilità nella trasmissione bidirezionale da tavola a tavola
Connessione, il doppio pin non deve essere saldato.
Angolo destro:La coda del Pogo Pin è piegata, offrendo ai progettisti più scelte nell'uso dello spazio. La coda può anche essere saldata con filo.
Coppa di saldatura:Adatto per il prodotto a cavo, facile da saldare con filo
Tipo di vite:I prodotti con specifiche speciali possono soddisfare le diverse esigenze dei clienti e possono essere personalizzati in base alle esigenze
di clienti.
Perché i clienti scelgonoUPE?
1Servizio di personalizzazione professionale
2Capacità di produzione rapida di campioni
3- Sistema di controllo della qualità rigoroso
4. Trasformazione con componenti importati
5- attrezzature di prova ad alta precisione
6Procedure ragionevoli di controllo dei costi
Campo di applicazione del connettore Pogo Pin:
Come effettuare l'ordine
* Ci invia il disegno o il campione
* Il nostro team di ingegneri professionisti svolge la valutazione
* Confronterete il disegno e noi faremo il campione per inviarvi
* Testate il campione e lo approvate, poi fate un ordine e pagate il 50% di deposito
* Iniziamo a fare il prodotto
* Quando la merce è pronta, prendiamo foto per il tuo assegno e poi paghi il saldo
* Vi consegniamo i prodotti con DHL, TNT, UPS, FedEx
Termine di pagamento:T/T, 50% di deposito, 50% di saldo
Metodo di pagamento:T/T,PayPal,OCBC
Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi
Tempo di produzione:10-15 Giorno lavorativo
Prodotto per:America,Europa,Asia,Sudafrica
Termine commerciale:Dati di riferimento
Trasporto merci:Aereo, marittimo, espresso
Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
