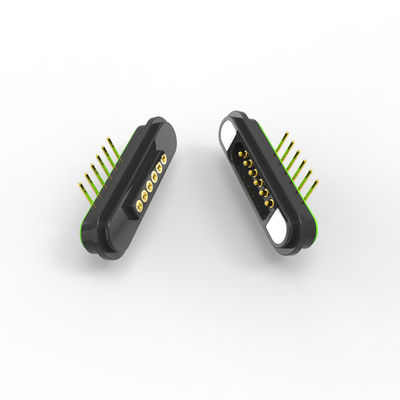

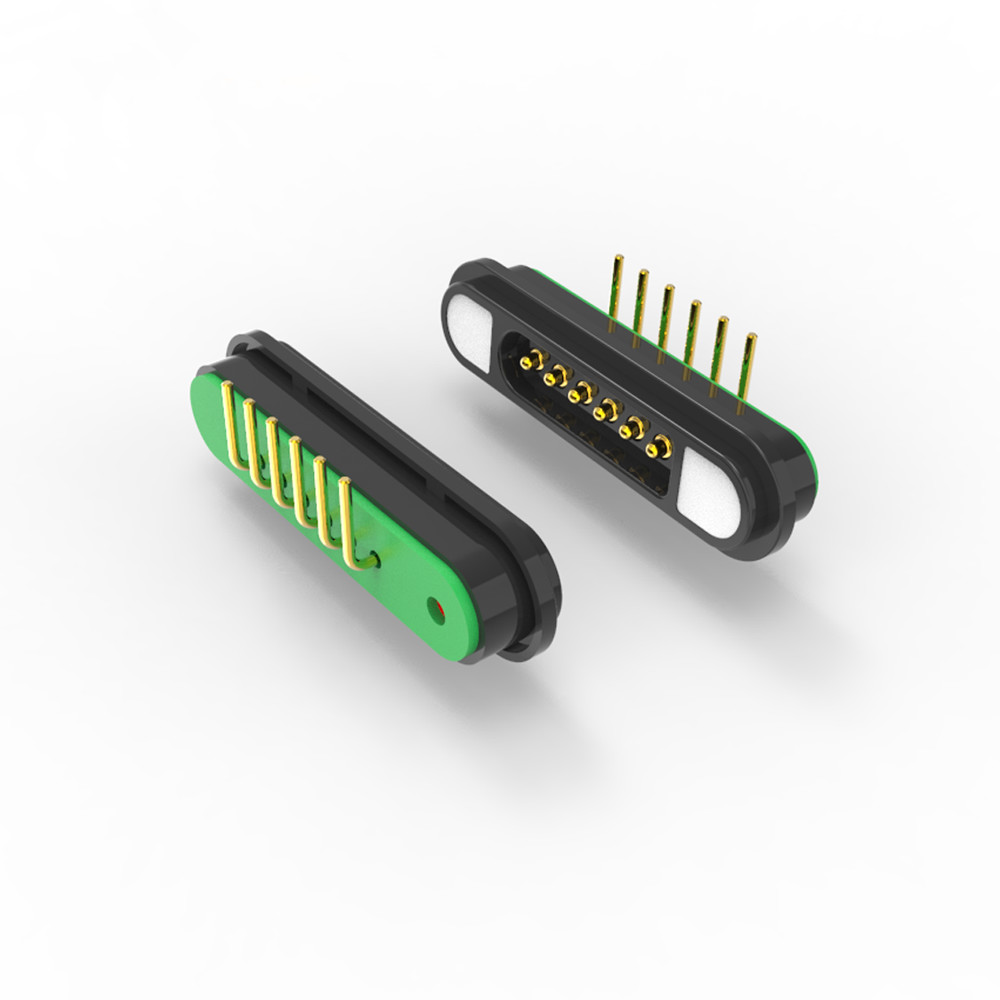

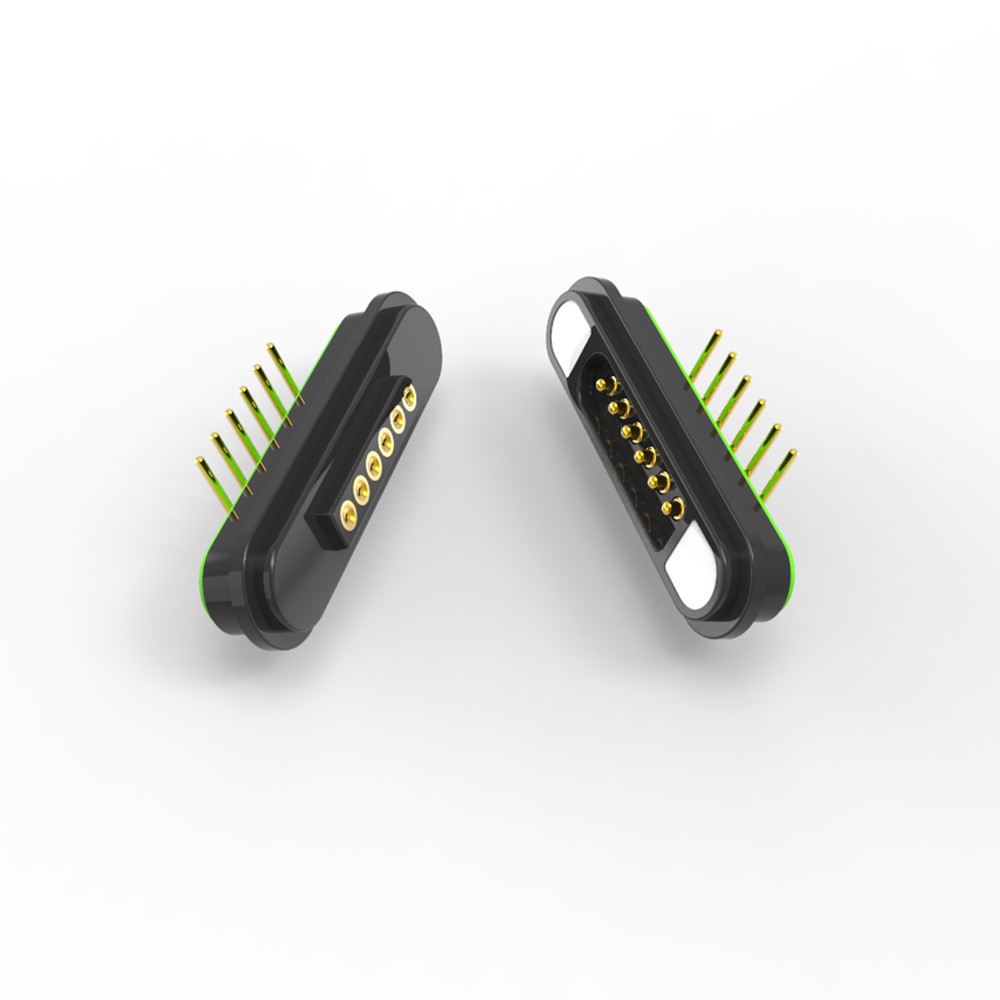

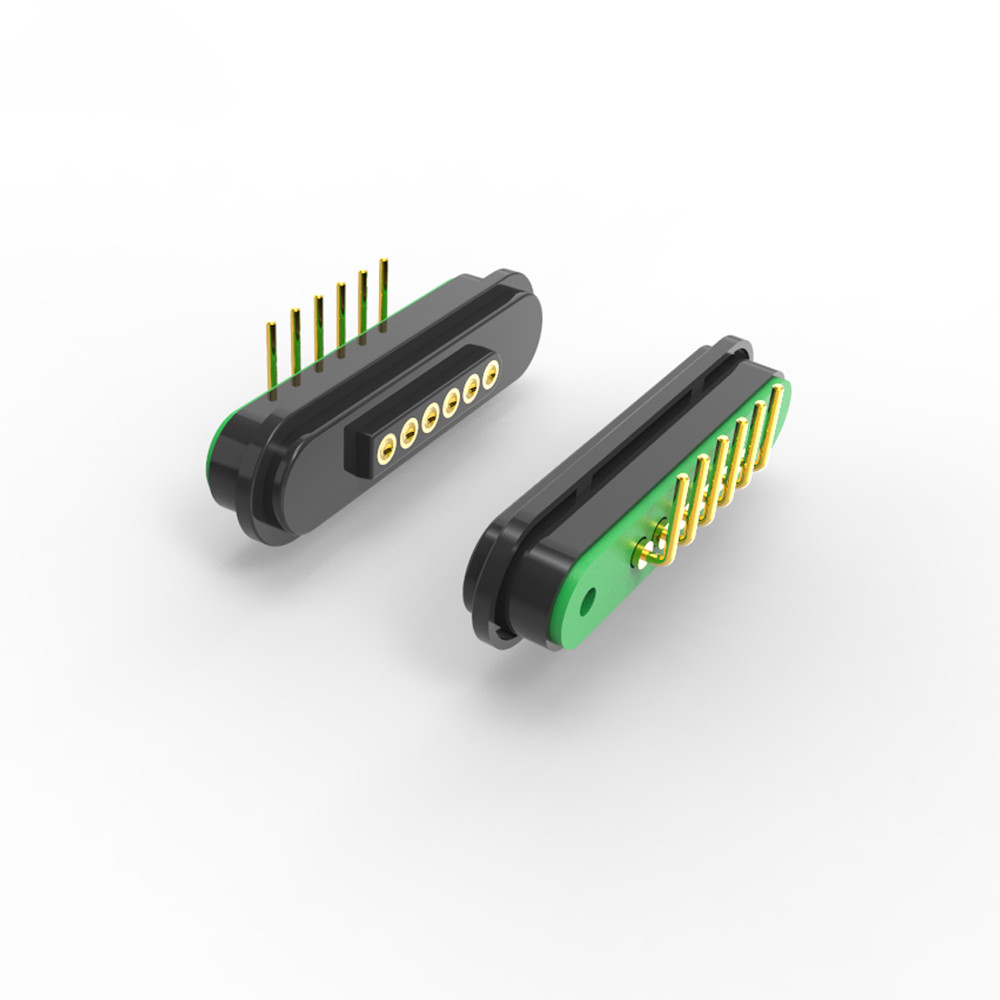

5A connettori magnetici a angolo retto maschio e femmina a 6 pin per dispositivi portatili, con pin femminile con superficie concava.
*Old-plated, HTN Housing, NdFeB Magnet, 12V/5A, UL94 V-0*
1. Caratteristiche chiave
Progettazione ad angolo retto: risparmia spazio per il montaggio dei PCB nei dispositivi compatti.
Configurazione a 6 pin: Supporta potenza (12V/5A) + segnali di dati.
Accoppiamento magnetico forte: ≥ 600G forza di trattenimento (magnete NdFeB).
Alta resistenza: 50.000+ cicli di accoppiamento, UL94 V-0 ignifuge.
Progettazione anti-cortocircuitocon una chiara marcatura di polarità.
2Materiali e costruzioni
|
Componente
|
Specificità
|
|
Contatti
|
6 perni (maschio/femmina), base in ottone con rivestimento in oro (resistenza ≤ 50mΩ).
|
|
Abitazione
|
HTN + 30% di riempitore, UL94 V-0 nero (resistente alle alte temperature).
|
|
Magnete
|
NdFeB (neodimio) con rivestimento epossidico opzionale (passato la prova di spruzzo di sale di 48 ore).
|
3Proprietà meccaniche ed elettriche
|
Parametro
|
Valore
|
|
Forza di molla (per perno)
|
80 g ± 20 g @ deformazione di 1,0 mm.
|
|
Forza magnetica
|
≥ 600G (adesione maschio-femmina).
|
|
Tensione nominale
|
12 V di corrente continua.
|
|
Classificazione attuale
|
3A continuo / 4A picco.
|
|
Resistenza al contatto
|
≤ 50 mΩ per perno.
|
|
Temperatura di funzionamento
|
-30°C a +85°C.
|
Disegno tecnico del connettore maschio a 5 pin (dimensioni chiave):
Disegno tecnico del connettore magnetico femminile a 5 pin (dimensioni chiave):
Perché scegliere UPE:
. prototipazione rapida: 3-5 giorni per i campioni
. Redditivo: Prezzi MOQ competitivi
Assicurazione della qualitàTest automatizzati al 100%
Produzione ad alta tecnologiacon ingegneria di precisione
Controllo sistematico della qualitàper prestazioni costanti
Vantaggi del connettore magnetico:
1) Esperienza di connessione ad assorbimento automatico; facile funzionamento;
2)Usa un'interfaccia magnetica per rimuovere più facilmente il dispositivo.
3) Ciclo di vita elevato. Supporta 50.000-300.000 tempi di vita di riattacco;
4) È facile personalizzare il design impermeabile, la femmina può ottenere antipolvere e impermeabile (IP68);
5) Supporta una corrente elevata (3A-20A), ricarica più veloce;
6)Eccellente grado di corrosione (48H-120H) soddisfa gli ambienti difficili;
8)Forma personalizzata per soddisfare la corrispondenza della forma del prodotto, migliorare il punto di vendita del prodotto;
9)Posizionamento dei magneti, utilizzo dei magneti e struttura per la protezione del doppio circuito
la direzione ((È orientata all'utente e amichevole)
10) Interfaccia di eccellente scalabilità,Può essere raggiunta ((Power Signal Video Audio Jack Etc);
11)Il tempo di sviluppo è breve, lo stampo a basso costo per la personalizzazione;
12) Fornisce una trasmissione affidabile del segnale ad alta RF. Il nostro connettore è USB 2.0
Applicazione dei connettori magnetici:
Come effettuare l'ordine
* Ci invia il disegno o il campione
* Il nostro team di ingegneri professionisti svolge la valutazione
* Confronterete il disegno e noi faremo il campione per inviarvi
* Testate il campione e lo approvate, poi fate un ordine e pagate il 50% di deposito
* Iniziamo a fare il prodotto
* Quando la merce è pronta, prendiamo foto per il tuo assegno e poi paghi il saldo
* Vi consegniamo i prodotti con DHL, TNT, UPS, FedEx
Termine di pagamento:T/T, 50% di deposito, 50% di saldo
Metodo di pagamento:T/T,PayPal,OCBC
Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi
Tempo di produzione:10-15 Giorno lavorativo
Prodotto per:America,Europa,Asia,Sudafrica
Termine commerciale:Dati di riferimento
Trasporto merci:Aereo, marittimo, espresso
Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
