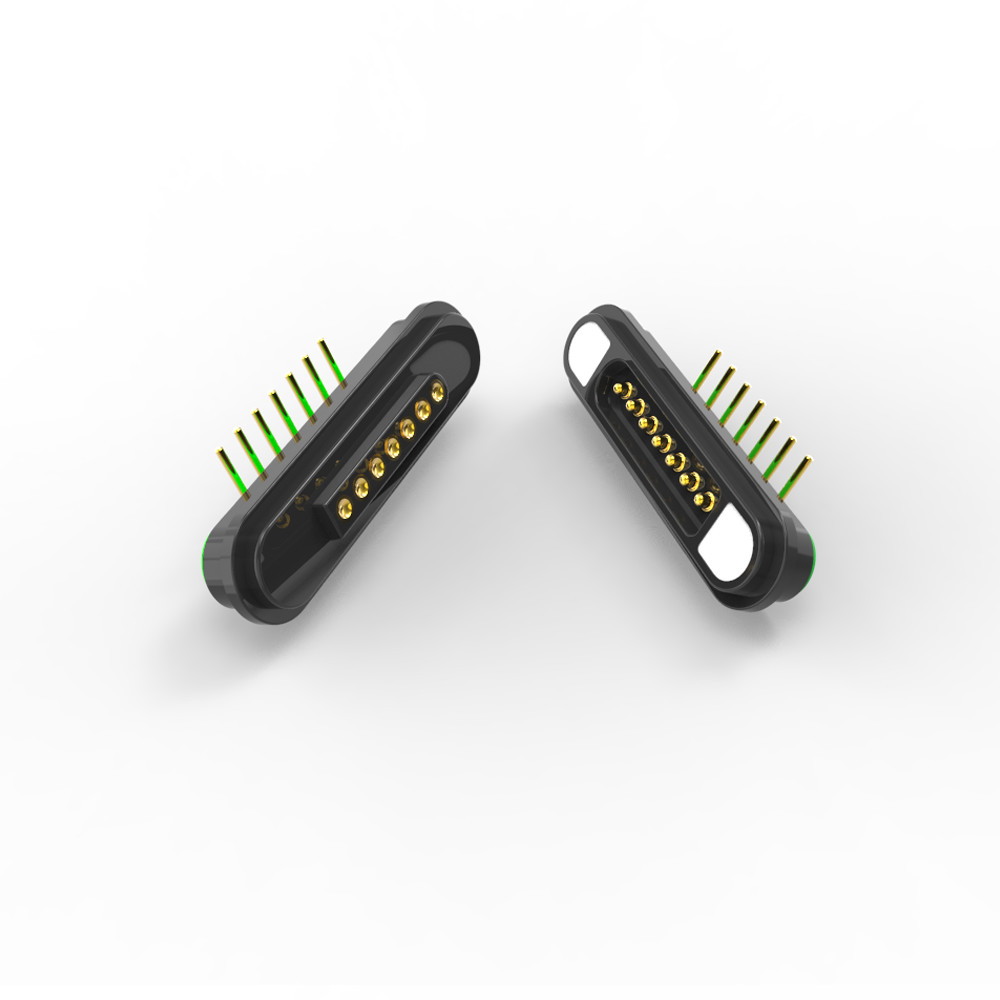

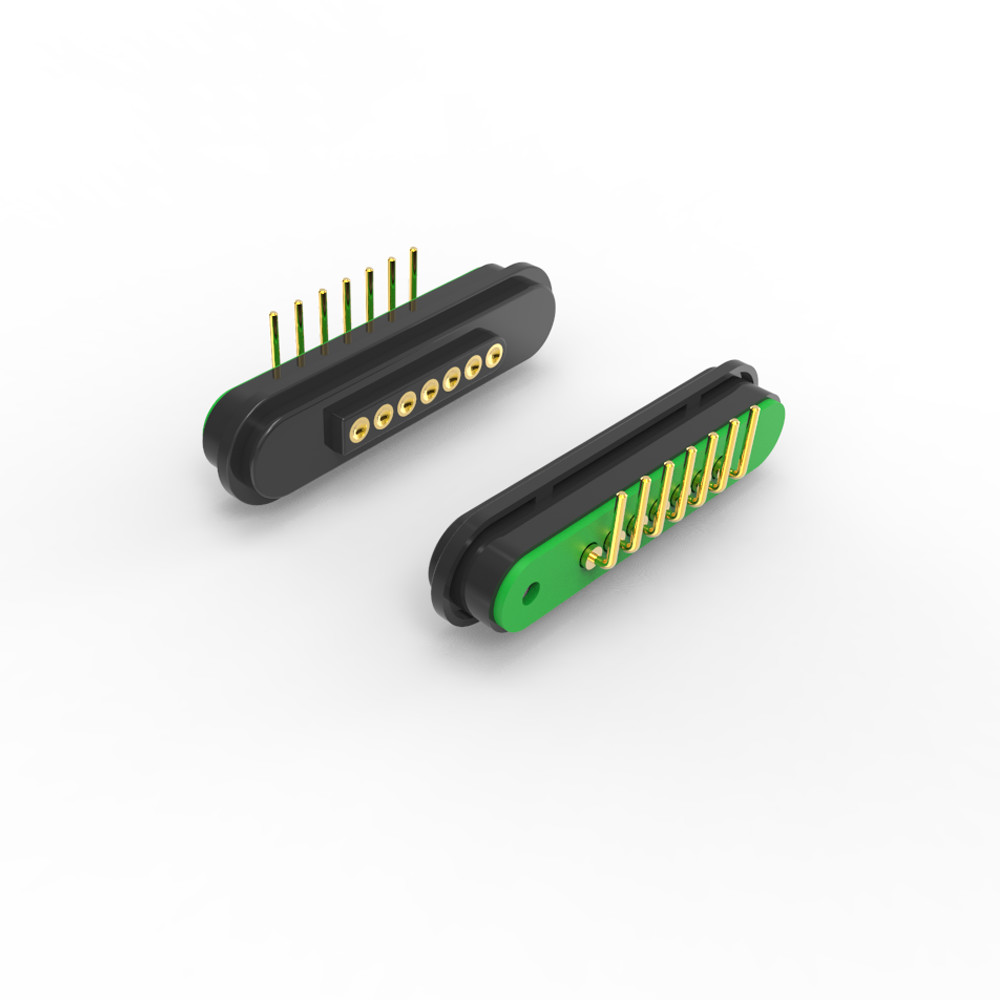

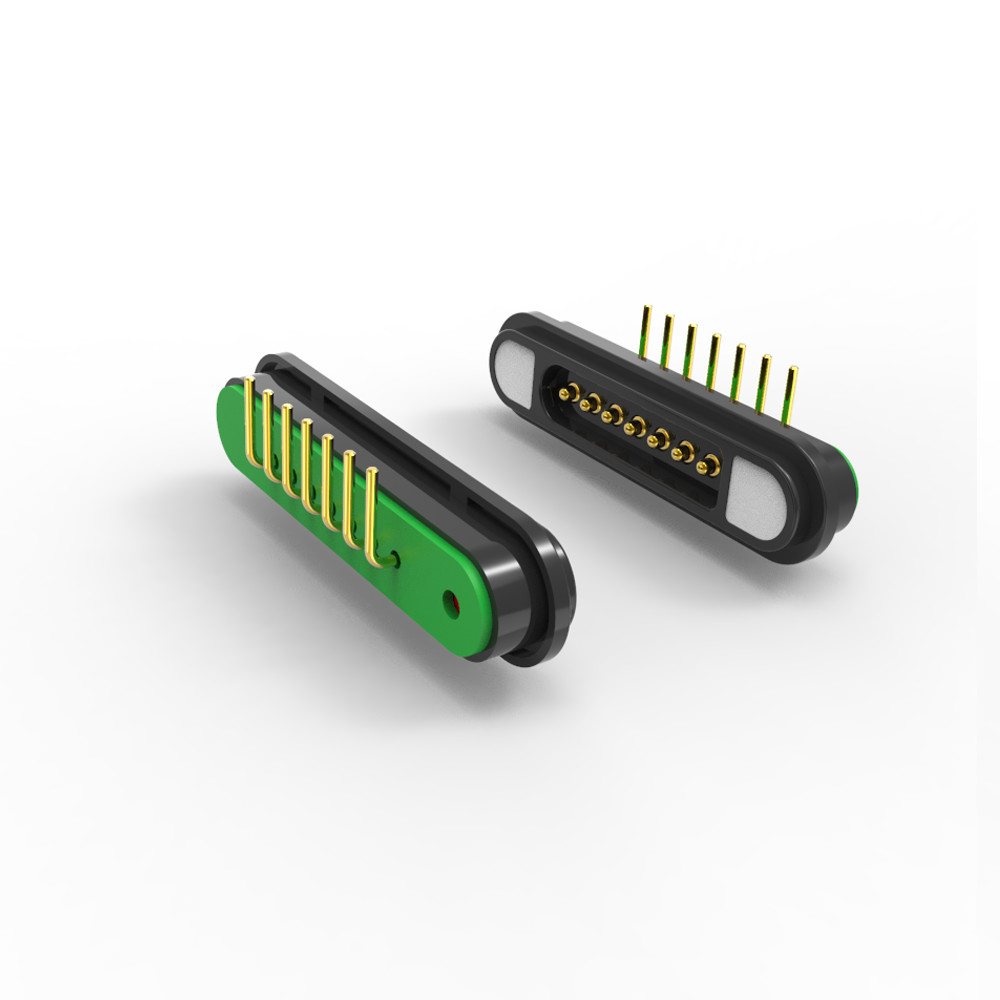

5A connettori magnetici 7 pin connessione magnetica maschio femmina angolo destro

5A 2.2mm passo 7pin maschio femmina angolo retto pogo pin connettore magnetico.

Il connettore magnetico a 7 pin è una soluzione di interconnessione compatta a corrente media progettata per connessioni sicure e staccabili in elettronica.

Specificità principali:

Corrente di lavoro continua:5A

tensione nominale:12V

Punto di lancio:2.2 mm (spaziamento compatto per disegni PCB densi).

Numero di pin:7 pin (pari maschio + femmina).

Disegno ad angolo retto:Risparmia spazio nei recinti ristretti.

Pogo Pin Contatti:A molla per connessioni affidabili e a bassa resistenza.

Sesso:Disponibili versioni maschili e femminili (coppia di accoppiamento).

La forza di attrazione magnetica tra le interfacce di attracco maschile e femminile del connettore magneti a angolo rettilineo a 7 pin è > 450 g,che è fondamentale per le connessioni stabili in applicazioni ad alta vibrazione o portatili. Il connettore magnetico maschile femminile utilizza magneti al neodimio di grado N52, N52 è il grado più elevato di magneti al neodimio disponibili in commercio, è permanente ad alte prestazioni.

Applicazioni:

elettronica modulare:PCB a rilascio rapido, apparecchi di prova.

Dispositivi di consumo:Porte di ricarica/dati magnetiche (ad esempio, dispositivi indossabili, IoT).

Apparecchiature mediche/industriali:Collegamenti riutilizzabili per la diagnostica.

Droni e Robotica:connessioni di alimentazione/segnale staccabili, ecc.

Vantaggi:

✅Risparmio di spazio:Angolo retto + passo di 2,2 mm si adatta ai dispositivi piccoli.

✅Durabilità:Pogo pin resistono a ripetuti cicli di accoppiamento, test vita più di 5000 volte il minimo

✅Utilizzatore-amichevole:L'autoallineamento magnetico semplifica le connessioni.

✅Modularità:Facile sostituzione/aggiornamento.

Parametro dei connettori magnetici a 7 pin:

connessioni magnetiche a 7 pin maschili ad angolo retto:

connessioni magnetiche a 7 pin femminili ad angolo retto:

Disposizione raccomandata del pcb:

Tolleranza di disposizione: ± 0,05 mm

Perché i clienti scelgono noi?

1.Personalizzazione e flessibilità

2.Campioni veloci = tempo di commercializzazione più rapido

3.Ogni connettore subisce rigorosi controlli di qualità

Ispezione dei materiali in arrivo

Controlli di qualità in corso

Test finale al 100%

Tracciabilità e conformità

4.Flessibilità QC focalizzata sul cliente

5.Collaborazione QC in tempo reale

Applicazione dei connettori magnetici:

Possiamo fornire il servizio di progettazione

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Imballaggio e spedizione

Qualsiasi domanda, si prega di inviare aUnion@upetech.net
