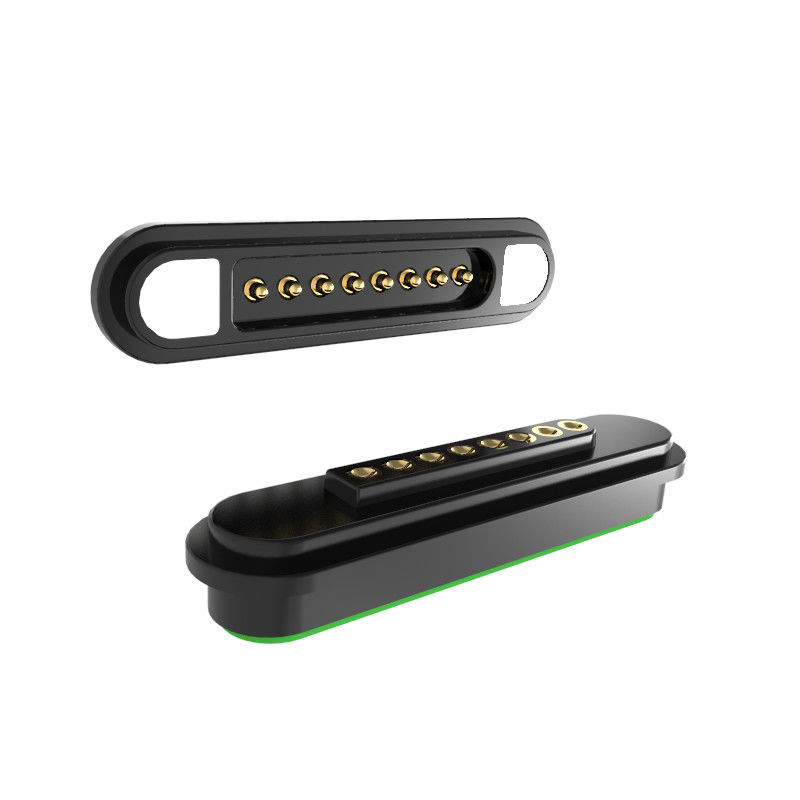

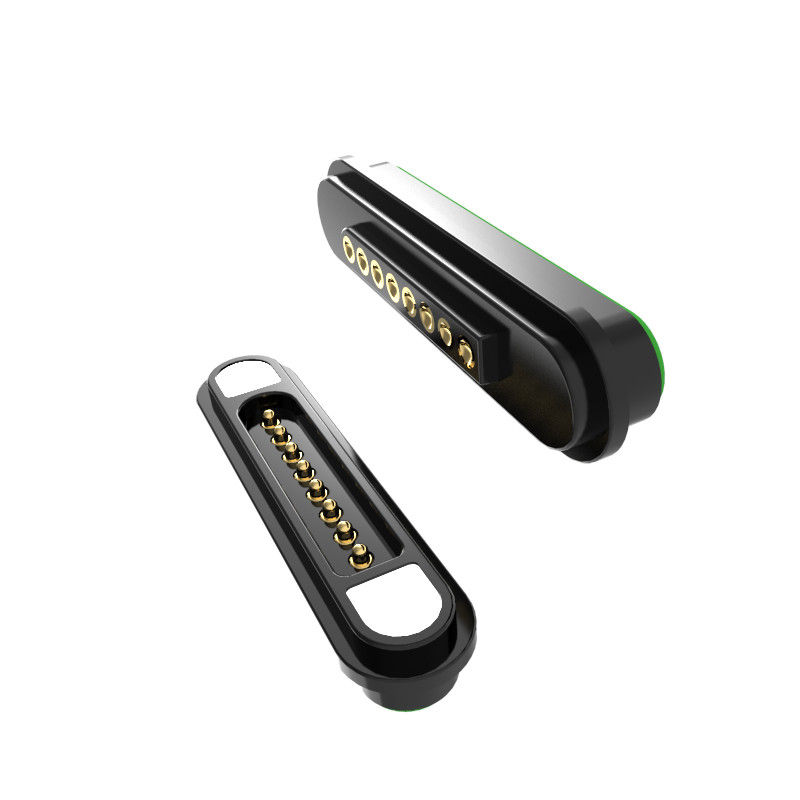

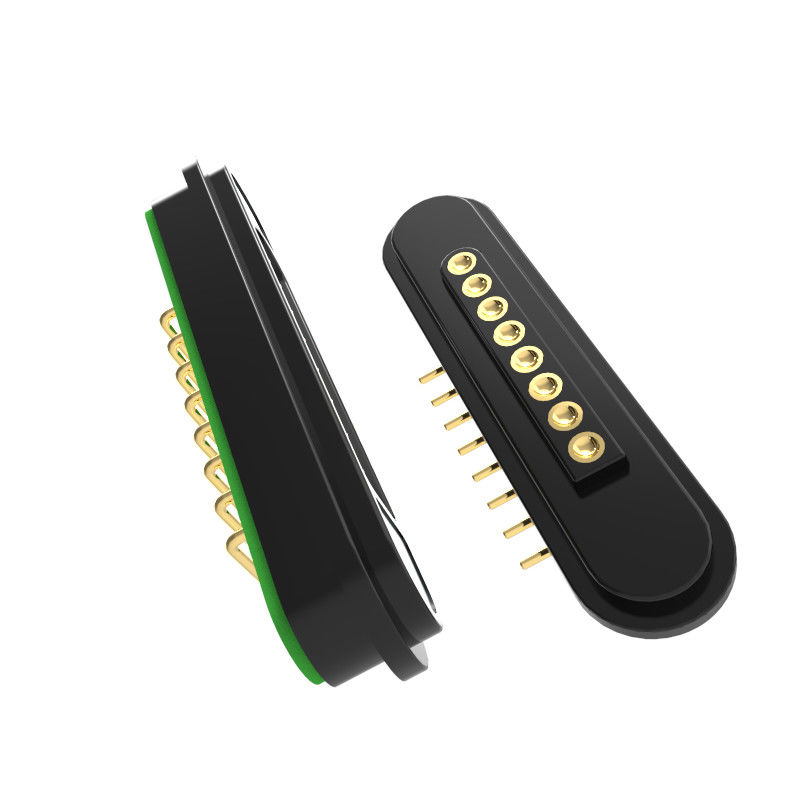

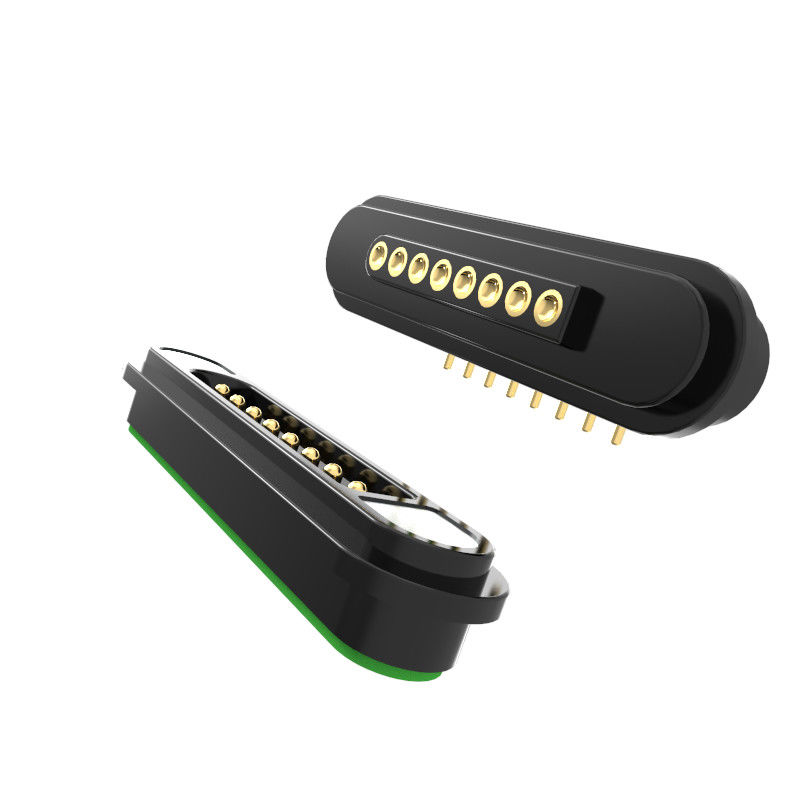

Connettori magnetici ad angolo retto 8 pin con connettore a molla maschio femmina

Connessione ad angolo retto a 8 pin maschio femmina, con pin magnetico a carica di molla, il pin femmina è concavo.

1Materiali e costruzioni

Aglio metallico (pin di contatto)

ottone placcato d'oro (per resistenza alla corrosione e conducibilità).

Casco in plastica:

HTN (nylon ad alta temperatura) + 30% di riempitore.

Classificato UL94 V-0 (retardante fiamma, autoestinguente).

Colore nero, capace di resistere alle alte temperature.

Magnete:

Neodimio ferro borone (NdFeB) magnete permanente (alta resistenza magnetica).

Rivestimento opzionale in resina epossidica per la resistenza alla corrosione (passato la prova di 48 ore con spruzzo di sale).

2Proprietà meccaniche

Forza di molla:80 g ± 20 g ad un'altezza di lavoro di 1,0 (assicura una pressione di contatto stabile).

Durata di vita:≥ 50.000 cicli di accoppiamento

Forza di attrazione magnetica:≥ 450 g traparti maschili e femminili (grappolo forte per un aggancio sicuro).

3. Proprietà elettriche

tensione nominale:12V.

ContinuoLavorarecorrente:5.0A.

Resistenza di contatto (Pin):≤ 50 mΩ (bassa impedenza per un efficiente trasferimento di potenza).

Prova ad alta tensione:

AC 1000V, 0,5mA, 3 secondi

DC 1000V, 0,5mA, 3 secondi

Sicurezza e conformità

Disegno anti-cortocircuito:Previene i corti elettrici accidentali.

Polarità e indicazione della direzione:Identificazione chiara per l'accoppiamento corretto.

Norme ambientali:

RoHS e REACH(senza piombo e senza sostanze pericolose)

Spiegazione dell'applicazione del prodotto (non limitata a quanto segue):

1. La scheda PCB può essere saldata con un plug-in;

2. stampaggio a stampo e stampaggio ad iniezione;

Parametro dei connettori magnetici a 8 pin:

connessioni magnetiche maschili a 8 pin:

connessioni magnetiche femminili a 8 pin:

Disposizione raccomandata del pcb:

Tolleranza di disposizione: ± 0,05 mm

Vantaggi competitivi della società UPE:

1Produzione ad alta tecnologia
Utilizza tecniche di produzione avanzate per una qualità dei prodotti superiore.

2Sistema di gestione sistematica
I processi semplificati garantiscono efficienza e coerenza nella produzione.

3. Certificazione ISO 9001
Dimostra l'impegno nei confronti degli standard internazionali di gestione della qualità.

4. conformità RoHS
Tutti i prodotti sono conformi alle normative sulla restrizione delle sostanze pericolose (RoHS), garantendo gli standard ambientali e di sicurezza.

5.Tempo di sviluppo breve
Cicli di prototipazione e produzione più rapidi, che consentono una consegna più rapida sul mercato.

6Prezzi competitivi e qualità stabile
Soluzioni convenienti senza compromettere l'affidabilità.

Perché i clienti scelgono noi?

1Servizio di personalizzazione professionale

2Capacità di produzione rapida di campioni

3- Sistema di controllo della qualità rigoroso

4. Trasformazione con componenti importati

5- attrezzature di prova ad alta precisione

6Procedure ragionevoli di controllo dei costi

7Norme ambientali dei prodotti

Applicazione dei connettori magnetici:

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
