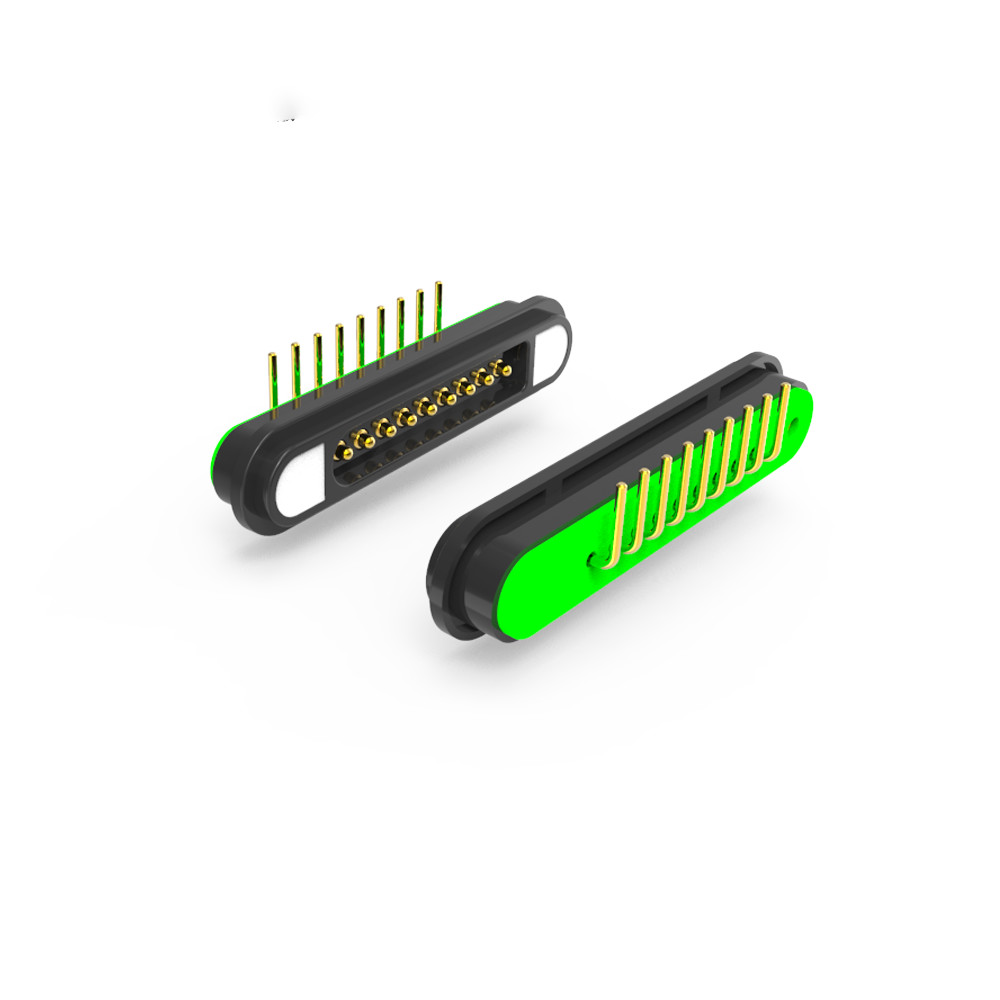

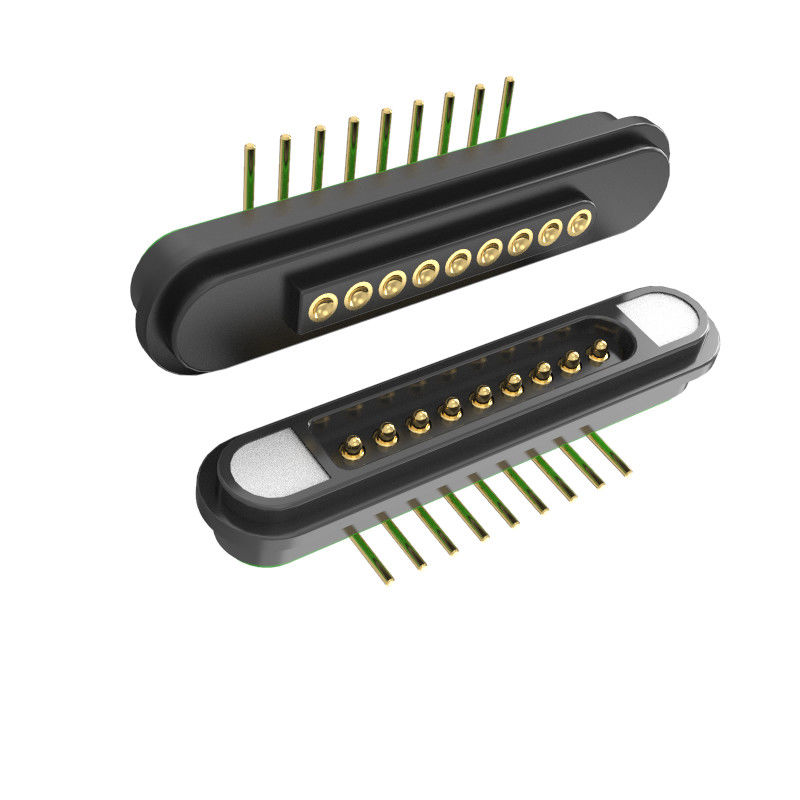

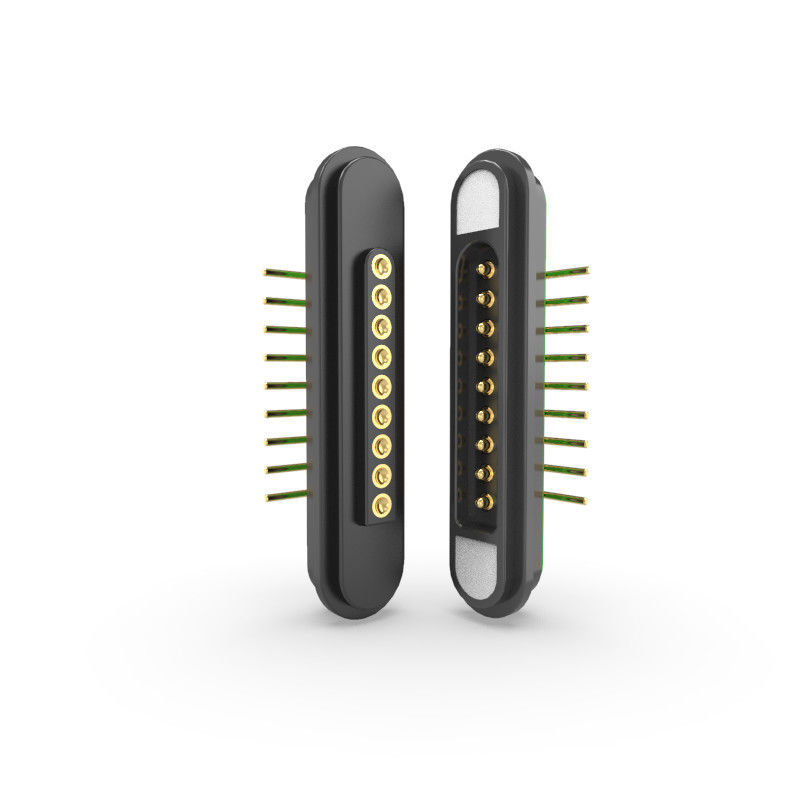

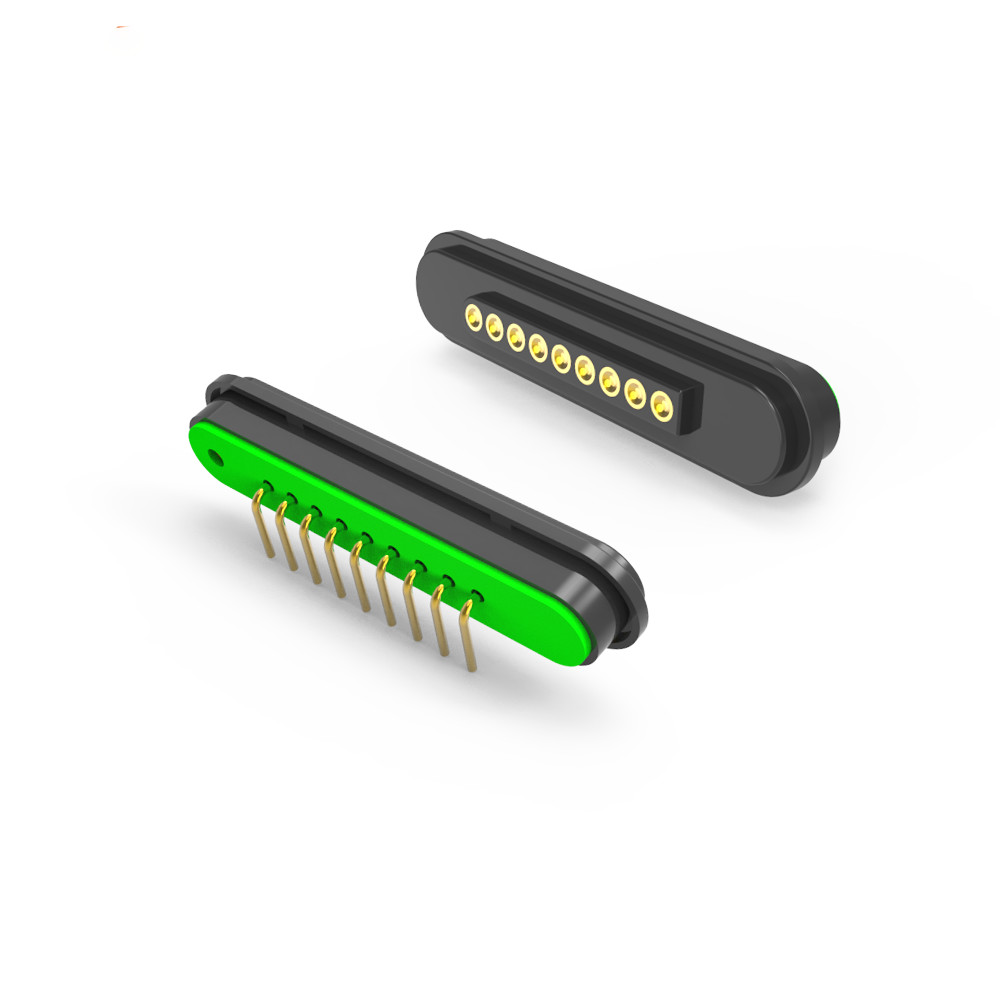

9 connettori magnetici 5A connettore magnetici PCB nero maschio e femmina

9 pin PCB Magnetic Connector 5A Maschio e femmina terminale di carica elettronica magnetica,UPE è una società di soluzioni per connettori magnetici ad alta corrente.

Caratteristiche chiave

Disegno a 9 pin: supporta la trasmissione di potenza + dati o applicazioni multi-circuito.

Corrente nominale elevata: 5A per perno (regolabile per esigenze più elevate).

Materiale:

Pini: ottone dorato (Au/Ni) per una bassa resistenza (≤50mΩ) e resistenza all'ossidazione.

Cassa: HTN+30% UL94 V-0 in plastica (retardante la fiamma, resistente alle alte temperature).

Magnete: NdFeB N52 con rivestimento in Ni (> 450 g di forza magnetica).

Funzionamento affidabile:

50Più di 1000 cicli di accoppiamento.

Protezione contro cortocircuito e protezione contro la polarità inversa (personalizzabile).

Conformità: conforme alla direttiva RoHS/REACH.

Specifiche elettriche

Tensione: 12V (personalizzabile fino a 24V).

Corrente: 5A per pin (totalmente 45A per tutti i pin).

Prova ad alta tensione: 1000 V CA/CC, 0,5 mA, 3 secondi.

Perché scegliere il nostro prodotto per connettori magnetici a 9 pin?

✔ Progettazione modulare: personalizzare i layout dei pin (ad esempio, 5 pin di potenza + 4 pin di dati).

✔ Durabilità: resiste allo spruzzo di sale (48H), alle alte temperature e all'accoppiamento ripetuto.

✔ Sicurezza: isolamento 1000V testato e protezione da cortocircuito.

Parametro dei connettori magnetici a 9 pin:

con una capacità di accensione superiore a 50 W

con un'altezza massima di 50 mm o più, ma non superiore a:

Disposizione raccomandata del pcb:

Tolleranza di disposizione: ± 0,05 mm

Applicazioni dei connettori magnetici

I connettori magnetici ad alte prestazioni UPE sono progettati per garantire l'affidabilità in diversi settori.

1.Integrazione elettronica e PCB(ad esempio:Connessioni per schede PCB /Telecamere digitaliStampanti e cartucce)

2.Industria e automotive(Veicoli elettrici (VE) /Sensori del manico del golfApparecchiature telefoniche)

3.Dispositivi medici e critici per la sicurezza(Defibrillatori cardiaci ️ connessioni a prova di guasto per apparecchiature mediche salvavita/

Diagnostica medica (sterilizzabile e affidabile trasferimento di segnale/potenza)

4.Consumatori e dispositivi intelligenti

.Computer portatili/tablet/PC ️ Dock di ricarica rapida con protezione contro cortocircuito.

.Illuminazione a LED ️ Lampade piatte, torce e apparecchiature modulari.

.Banche di alimentazione ️ terminali di ricarica senza scintille e ad alta efficienza.

5.Applicazioni per la casa e l'IoT

.Apparecchi domestici ️ Purificatori d'aria, specchi intelligenti e apparecchi per la cucina.

.Prodotti per la trasmissione del segnale: apparecchiature audio/video, sensori e moduli IoT.

Vantaggi competitivi della società UPE:

1Produzione ad alta tecnologia
Utilizza tecniche di produzione avanzate per una qualità dei prodotti superiore.

2Sistema di gestione sistematica
I processi semplificati garantiscono efficienza e coerenza nella produzione.

3. Certificazione ISO 9001
Dimostra l'impegno nei confronti degli standard internazionali di gestione della qualità.

4. conformità RoHS
Tutti i prodotti sono conformi alle normative sulla restrizione delle sostanze pericolose (RoHS), garantendo gli standard ambientali e di sicurezza.

5.Tempo di sviluppo breve
Cicli di prototipazione e produzione più rapidi, che consentono una consegna più rapida sul mercato.

6Prezzi competitivi e qualità stabile
Soluzioni convenienti senza compromettere l'affidabilità.

Perché scegliere UPE?

.Esperienza di personalizzazione:Progettiamo connettori magnetici e altre soluzioni su misura per le vostre esigenze.

.Supporto end-to-endDal concetto alla produzione, forniamo servizi completi di ricerca e sviluppo e produzione.

.Applicazioni diverse:I nostri connettori sono ottimizzati per la durata, l'efficienza e la connettività senza soluzione di continuità in tutti i settori.

.Partner con UPE per soluzioni di connettori magnetici all'avanguardia che combinano precisione, prestazioni e flessibilità

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Imballaggio e spedizione

Disponibile per la personalizzazione ️ Contattaci per soluzioni su misura!

Il nostro indirizzo e-mail è:Union@upetech.net
