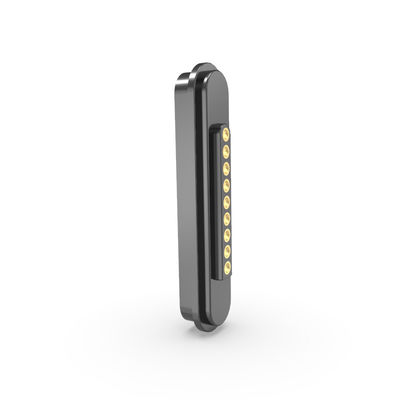

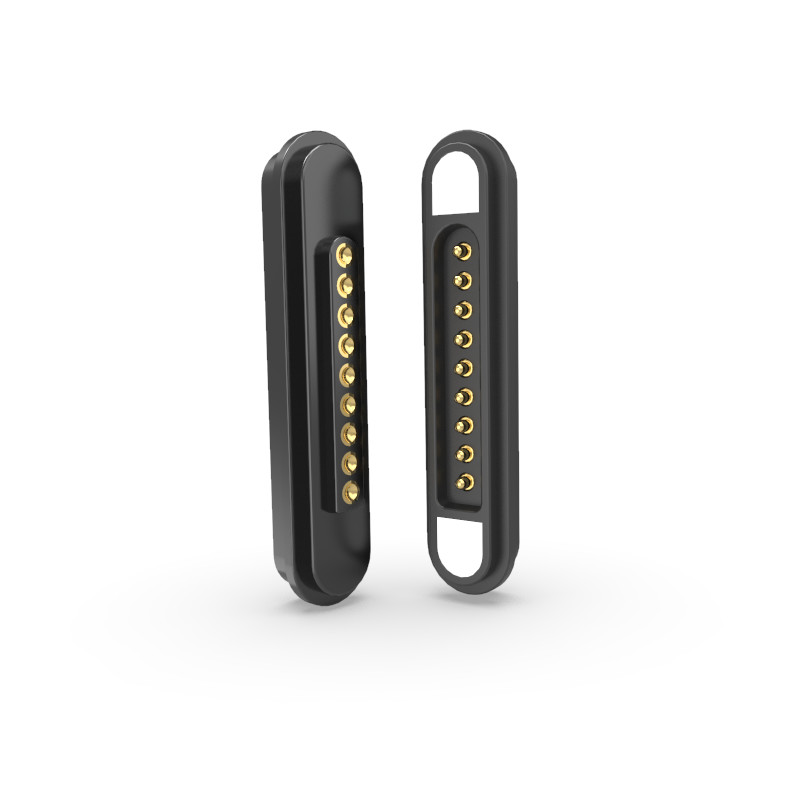

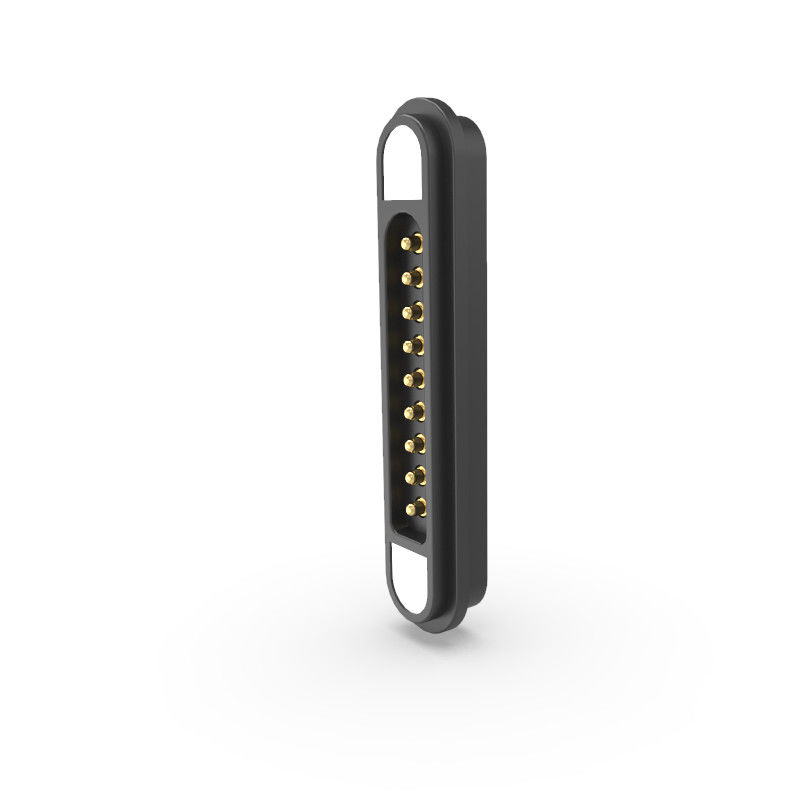

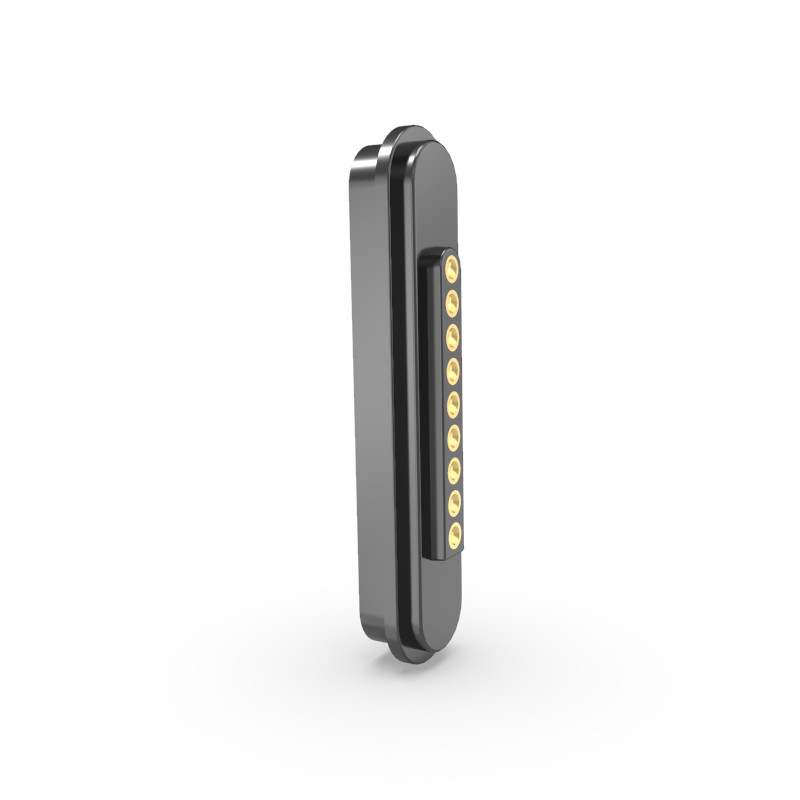

3A connettori magnetici maschio e femmina Pogo connettore magnetico angolo destro

3A angolo destro 9 pin pogo connettore magnetico maschio e femmina per Tablet

I connettori magnetici a 9 pin utilizzano 9 pin di pogo con un alloggiamento in nylon ad alta temperatura e magneti NdFeB per un attacco sicuro.

1. Materiali e rivestimento

Pogo Pins

Materiale: ottone (pistoncino e canna)

Rivestimento: oro (Au) su nichel (Ni) → Assicura bassa resistenza al contatto, resistenza alla corrosione e durata.

Abitazione

Materiale: HTN (Nylon ad alta temperatura) + 30% fibra di vetro (GF) → Alta resistenza meccanica, resistenza al calore.

Colore: Nero

Classificazione di infiammabilità: UL94 V-0 → autoestinguente, adatta ad applicazioni ad alta sicurezza.

Magnete

Tipo: NdFeB (Boro di ferro di neodimio), grado N52 → forza magnetica forte (grado più elevato per uso commerciale).

Rivestimento: nichel (Ni) → Previene la corrosione del magnete.

2Specificativi elettrici

Tensione di funzionamento: 12V DC

Corrente di funzionamento: 5,0A → Adatta per applicazioni a potenza moderata (ad esempio, computer portatili, dispositivi medici).

Resistenza di contatto (PIN): ≤ 50mΩ (Max) → Garantisce un trasferimento di potenza efficiente con perdite minime.

Prova ad alta tensione:

AC/DC 1000V, 0,5mA, 3 secondi → Valida l'isolamento e la resistenza dielettrica.

3. Caratteristiche chiave

Conformità: ROHS & REACH → Libero da sostanze pericolose (piombo, mercurio, ecc.).

Forza magnetica: ≥ 450 g → Forte presa per connessioni sicure.

Progettazione di sicurezza: protezione contro cortocircuito → impedisce danni da contatto accidentale.

4Applicazioni potenziali

Elettronica di consumo: caricabatterie magnetiche per laptop, tablet o dispositivi indossabili.

Dispositivi medici/industriali: connessioni di alimentazione sicure e staccabili.

Automotive/Aerospace: connettori ad alta affidabilità in ambienti difficili.

5. Vantaggi

✔ Durabilità: Cassa in ottone placcato oro + HTN resiste all'usura e al calore.

✔ Capacità di corrente elevata: 5A si adatta alla manipolazione di dispositivi che richiedono molta energia.

✔ Certificato per la sicurezza: UL94 V-0 per l'inflamabilità e testato ad alta tensione.

✔ Magnetismo forte: i magneti di grado N52 assicurano un attaccamento stabile.

Parametro dei connettori magnetici a 9 pin:

con una capacità di accensione superiore a 50 W

con un'altezza massima di 50 mm o più, ma non superiore a:

Disposizione raccomandata del pcb:

Tolleranza di disposizione: ± 0,05 mm

Vantaggi competitivi della società UPE:

1Produzione ad alta tecnologia
Utilizza tecniche di produzione avanzate per una qualità dei prodotti superiore.

2Sistema di gestione sistematica
I processi semplificati garantiscono efficienza e coerenza nella produzione.

3. Certificazione ISO 9001
Dimostra l'impegno nei confronti degli standard internazionali di gestione della qualità.

4. conformità RoHS
Tutti i prodotti sono conformi alle normative sulla restrizione delle sostanze pericolose (RoHS), garantendo gli standard ambientali e di sicurezza.

5.Tempo di sviluppo breve
Cicli di prototipazione e produzione più rapidi, che consentono una consegna più rapida sul mercato.

6Prezzi competitivi e qualità stabile
Soluzioni convenienti senza compromettere l'affidabilità.

Perché scegliere UPE?

1Soluzioni su misura per ogni esigenza

Personalizzazione da parte di esperti: il nostro team di ingegneri progetta connettori specifici per la tua applicazione che si tratti di dispositivi medici, automobilistici o di elettronica di consumo.

Collaborazione end-to-end: dal concept alla produzione, ci adattiamo alle vostre esigenze tecniche ed estetiche.

2. Rapid Prototyping Rapid Time-to-Market

Velocità leader nel settore:

Campioni standard: 2-3 giorni.

Disegni personalizzati: 7 giorni lavorativi.

Progetti dipendenti dalla muffa: 12 giorni.

3.Assicurazione della qualità senza compromessi

Controllo orientato ai processi: ogni fase, dalla selezione dei materiali all'ispezione finale, è conforme a rigorose norme ISO.

Obiettivo di difetto zero: test rigorosi garantiscono il 100% di conformità delle prestazioni e della durata.

4Materiali di prima qualità e produzione di precisione

Componenti importati: parti critiche (ad es. albero di ago) utilizzate:

Torni svizzeri per precisione micron.

Materiali importati stampati a freddo per una conduttività e una longevità superiori.

5- Test certificati e affidabilità

Attrezzature di laboratorio ad alta precisione: convalida le prestazioni elettriche, meccaniche e ambientali (ad esempio, test di 50.000 cicli, resistenza allo spruzzo di sale).

6. Efficienza dei costi senza compromessi

Produzione snella: i flussi di lavoro ottimizzati riducono gli sprechi e i costi senza sacrificare la qualità.

Prezzi trasparenti: tariffe competitive per gli ordini di grandi dimensioni e le partnership a lungo termine.

7. Conformità ecologica

Norme globali: ROHS, senza alogeni e conformi a REACH, sicuri per le industrie sensibili (medicina, cura dei bambini).

Metodo di pagamento:T/T,PayPal,OCBC

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili

Imballaggio e spedizione

Disponibile per la personalizzazione ️ Contattaci per soluzioni su misura!

Il nostro indirizzo e-mail è:Union@upetech.net
