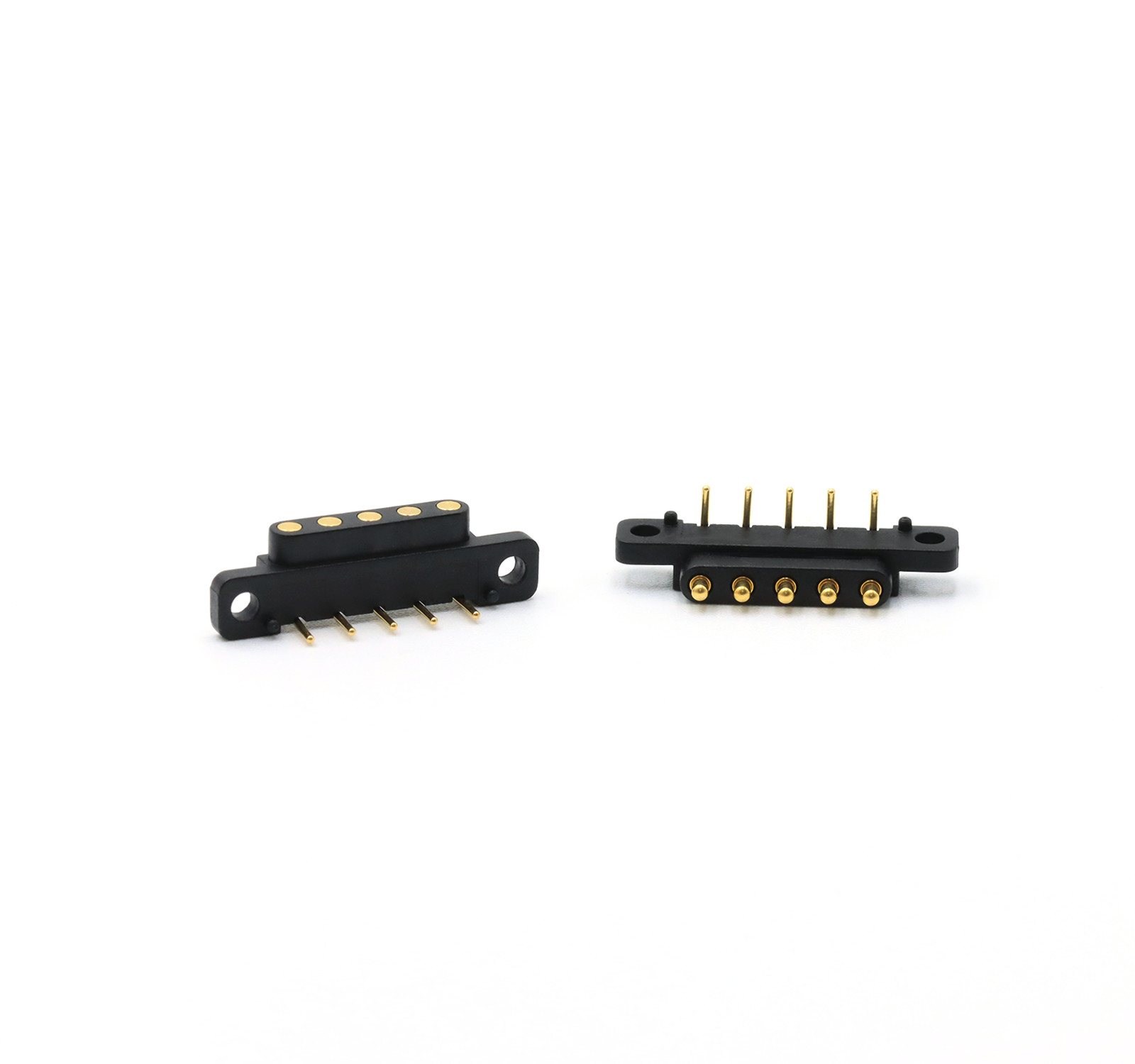

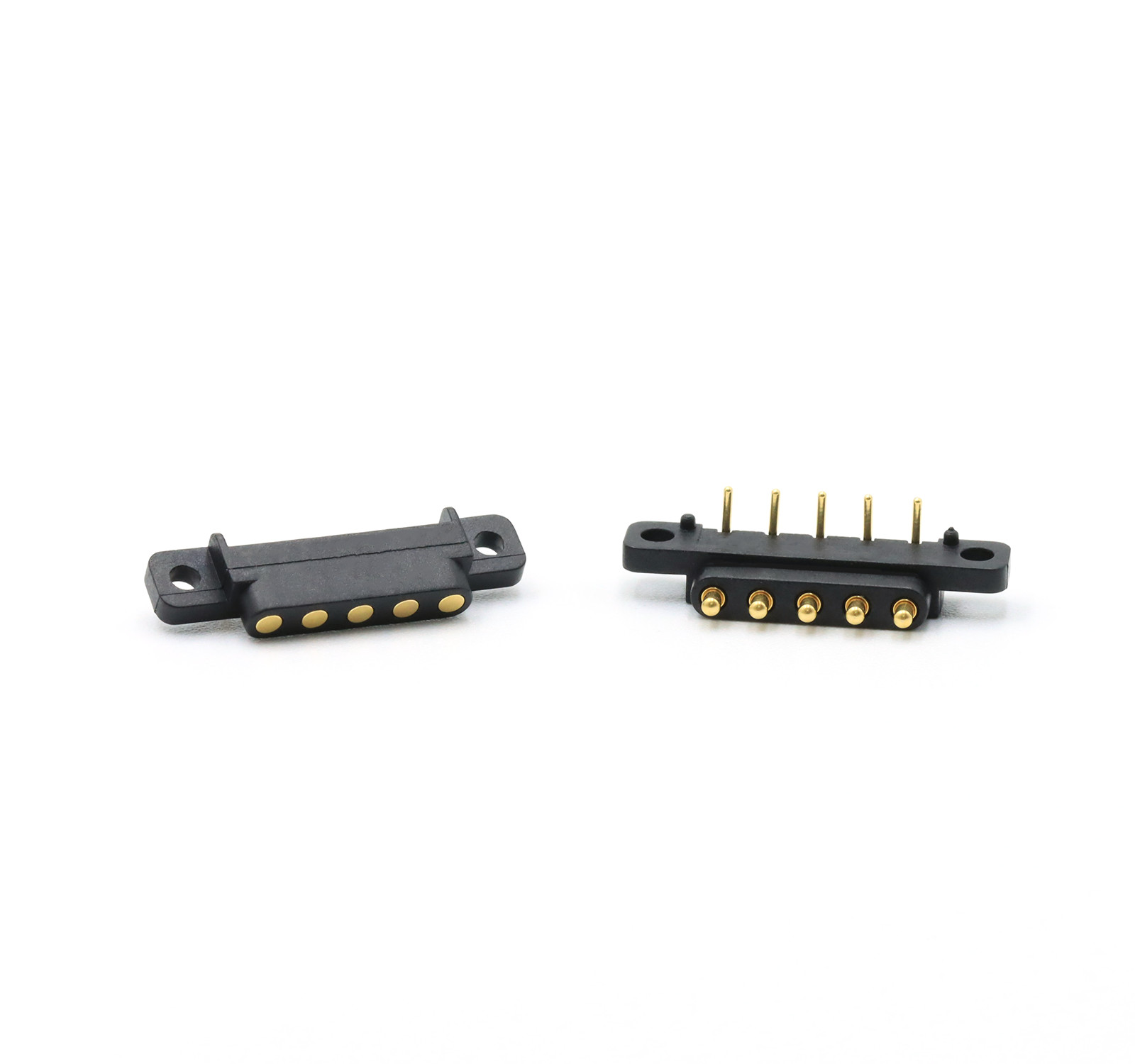

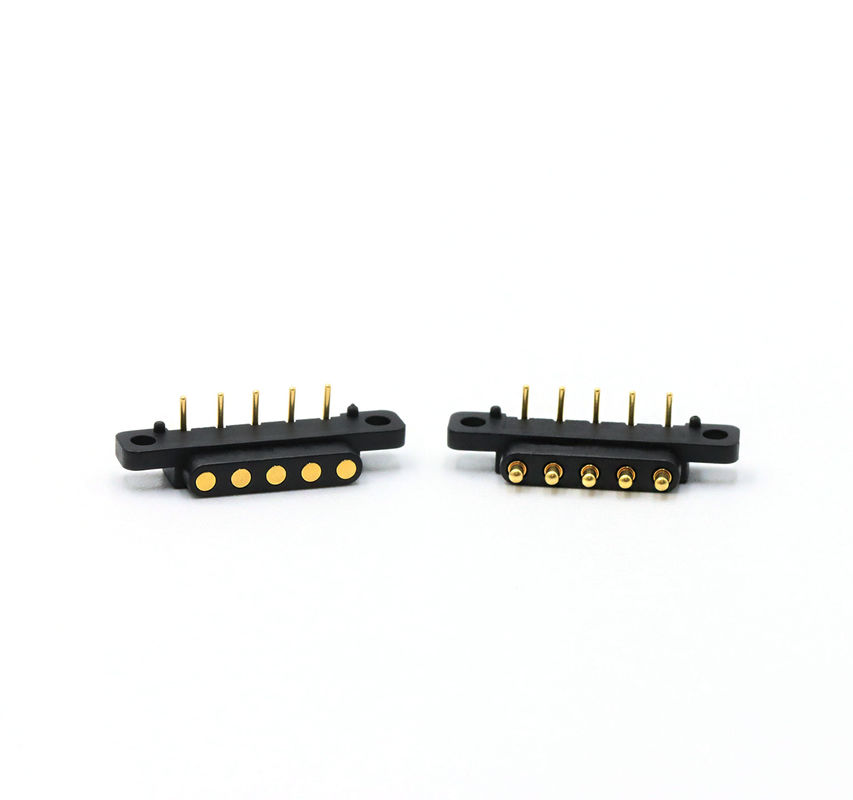

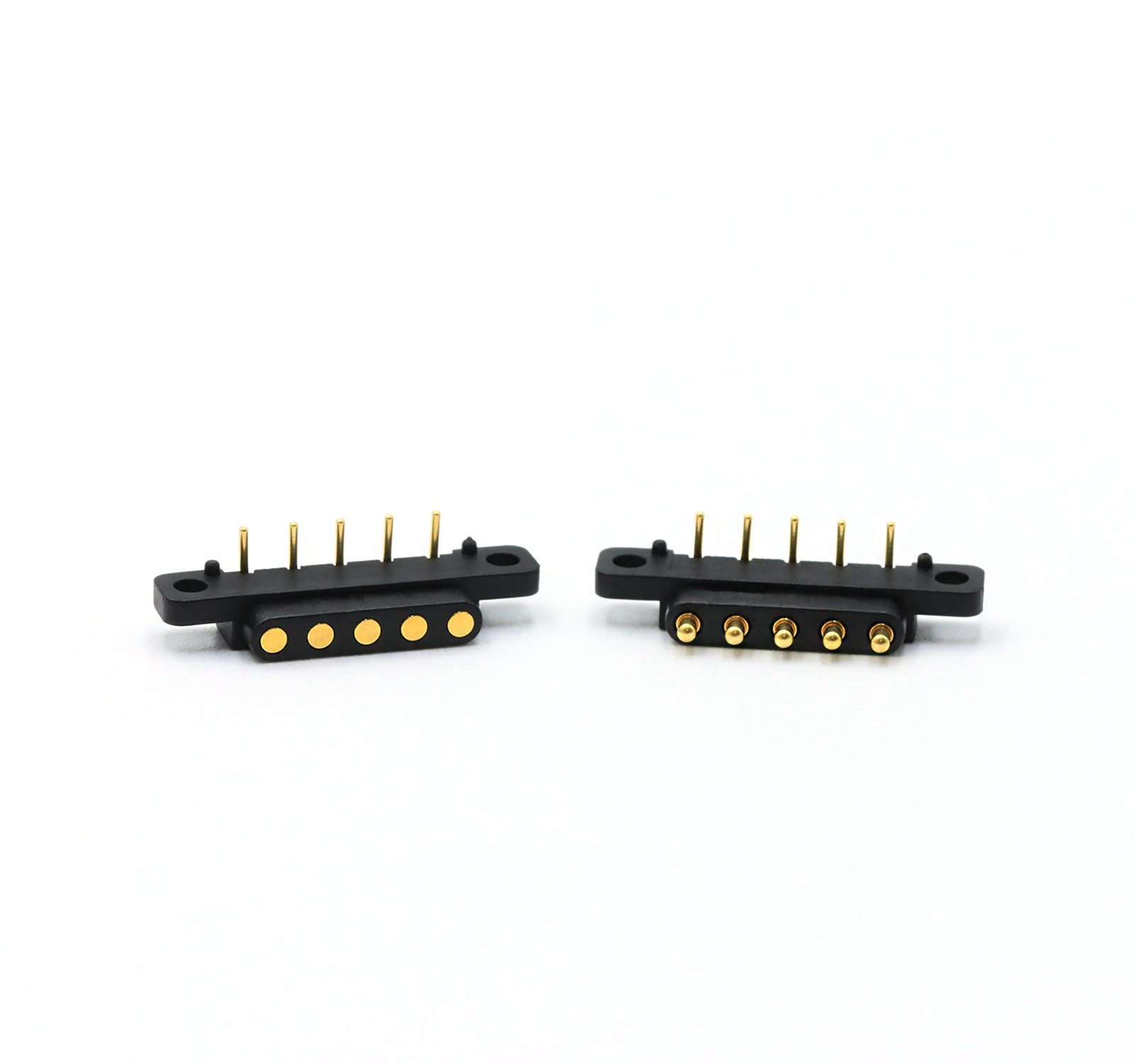

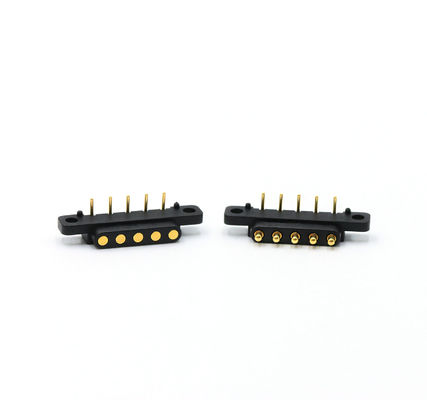

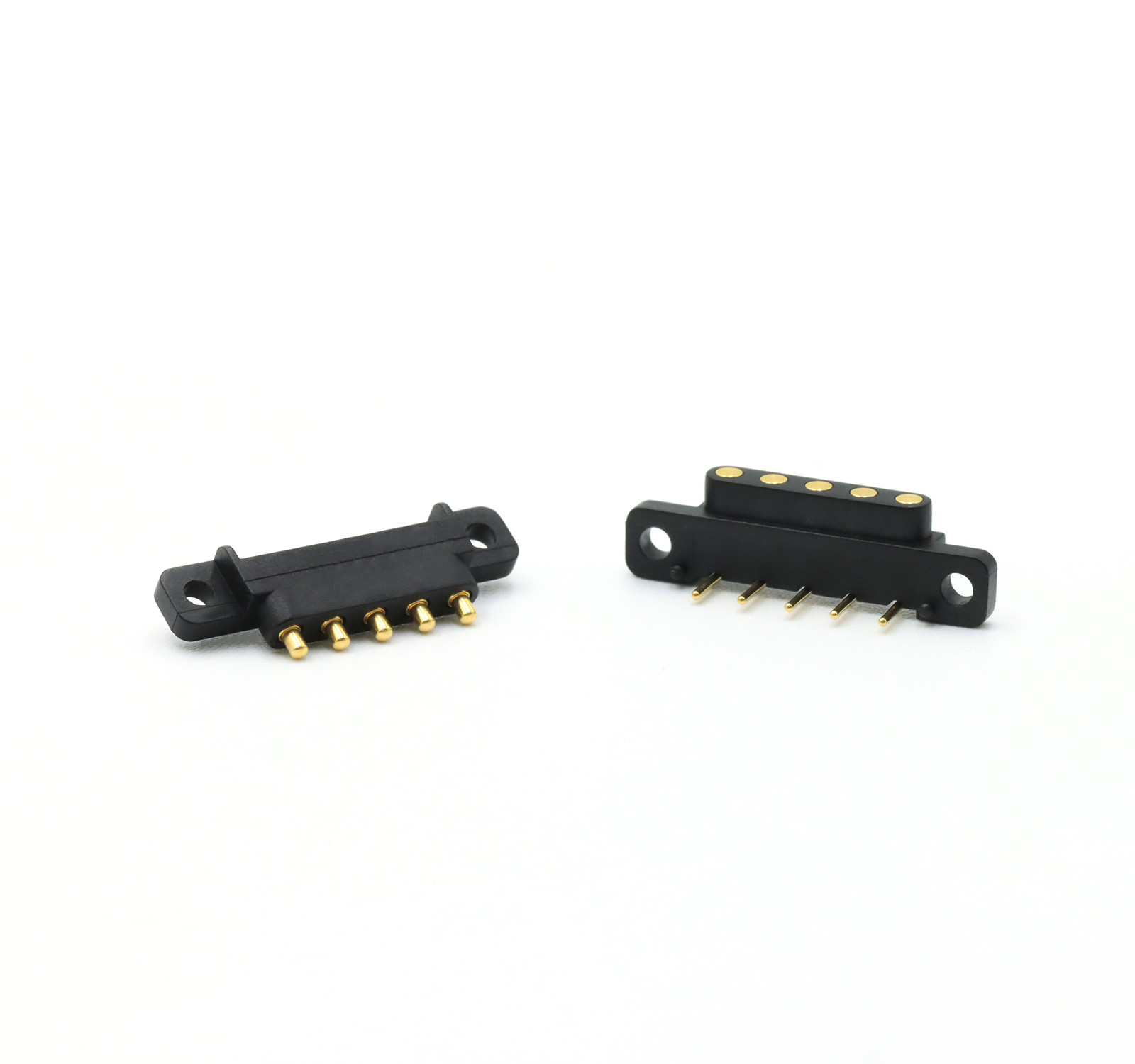

2.54mm passo 5pin piegato molla carica Pogo Pin connettore angolo destro SUS304.
Union Precision Electronic LIMITED (UPE) è una personalizzazione professionalefabbricantedi una lunghezza non superiore a 50 mm,con alloggiamento,È una delle aziende più competitive nel settore dei connettori a molla in Cina.
Forniamo molte serie di connettori a molla, il connettore a molla è un tipo speciale di tecnologia di contatto.Questa tecnologia affidabile è stata utilizzata da molti clienti di livello mondiale e applicata a molti tipi di prodotti elettronici, come telefoni cellulari, GPS, notebook PC, apparecchi acustici, smartwatch
I nostri prodotti sono principalmente esportati in Europa, Stati Uniti, Canada, paesi e regioni asiatici sviluppati.
Pogo Pin Connector è composto da 6 parti:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
Nota:
|
Nome del prodotto
|
Collegatore Pogo Pin
|
|
Pin
|
5Pin
|
|
Tipo
|
Angolo retto
|
|
Materiale
|
C6801, rame C3602, SUS304, HTN nero senza piombo
|
| Finisci. |
Au plating, Ni plating
|
|
Forza di molla
|
80 g+/-20 g alla cicogna di lavoro
|
|
Torsione di lavoro
|
1.2 mm
|
|
Storca piena
|
1.4 mm
|
|
Voltaggio
|
12V
|
|
Corrente
|
3.0A Max.
|
|
Resistenza al contatto
|
50 mΩ Max (PIN).
|
|
Prova con spruzzo di sale
|
48 ore
|
|
Pacco
|
Sacchetto PE all'interno, cartone all'esterno o per le esigenze dei nostri clienti
|
Disegno del connettore maschio Pogo Pin Size:
Disegno del connettore femminile Pogo Pin Size:
Performance dei parametri del connettore Pogo Pin
|
Nome delle parti
|
Tabella delle prestazioni dei parametri
|
|
Materia in botte
|
Altri prodotti
|
Acciaio a caldo
|
Fosforo bronzo
|
|
|
Materiale del fusibile
|
Altri prodotti
|
Acciaio a caldo
|
Fosforo bronzo
|
Acciaio inossidabile
|
|
Opzioni primaverili
|
Stainle
|
Cavi musicali
|
|
|
|
Requisiti di rivestimento
|
Olio-Au
|
Argento-Ag
|
Palladio-nickel
(Pd-Ni)
|
|
|
Corrente nominale
|
1A, 2A, 3A, 5A, 15A o 30A (strutture diverse)
|
|
Tensione nominale
|
Dc 12V 24V
|
|
Resistenza al contatto
|
30mΩ 50 mΩ Max. (stasi)
|
|
Prova di vita
|
501000 cicli Min. 1000 000 cicli Max.
|
|
RTemperatura di deflusso.
|
265°, 4~5 secondi
|
|
Prova di affidabilità del PIN POGO
|
|
Forza di ritenzione
|
a velocità nominale di 500 ± 50 per ora,50,000 cicli minimo
|
|
Umidità
|
EIA-364-31,Metodo di prova II, condizione A: collegamento dei soggetti all'umidità relativadi 90% a 95% di RH e una temperatura di 40°C± 2°Cumidità relativa per 96 h- Sì, signore.
|
|
Resistenza al calore della saldatura
|
EIA-364-56, Procedura 5, Livello 2 265°C+10/-0°Cda 30 a 35 secondi
|
|
Spruzzo di sale
|
EIA-364-26,Condizione di prova B Collegatori accoppiati al soggetto in soluzione salina al 5±1%
concentrazione, 35+1°C/-2°Cper 48 ore.
|
|
Prova di forza di molla
|
Procedura di prova della forza normale, 100 g±20 g all'altezza di lavoro
|
|
Durata di vita
|
EIA-364-17,Metodo di prova A,condizione 4,condizione di tempo di prova A soggetto accoppiato
connessioni a 85°C± 2°Cper 96 ore.
|
|
Soldibilità
|
EIA-364-52 Immersione nel 265±5°C, 60/40±5% Sn/pb saldatura per 4,0~5,0 secondi
|
|
Resistenza al contatto
|
EIA-364-23 Misurare la resistenza di contatto con una corrente di prova massima di 100 mAe tensione massima di 20 mV
|
Vantaggi dei connettori a molla UPE:
I connettori a molla, comunemente noti come perni a molla o perni pogo, offrono diversi vantaggi:
Affidabilità:I perni UPE Pogo che utilizzano la tecnologia CLIP forniscono una connessione elettrica costante e affidabile, anche in ambienti soggetti a vibrazioni e urti meccanici.
Disegno compatto:Le loro piccole dimensioni permettono loro di inserirsi in spazi ristretti, il che è ideale per i moderni dispositivi elettronici compatti.
Flessibilità:I perni Pogo possono adattarsi alle variazioni della superficie, garantendo un collegamento stabile anche se le superfici di accoppiamento non sono perfettamente allineate.
Facilità d'uso:Sono facili da usare, con un'installazione e una manutenzione semplici.
Durabilità:Sono progettati per resistere a numerosi cicli di connessione e disconnessione, rendendoli altamente resistenti
Il nostro vantaggio e la tua scelta:
.UPE professionale personalizzato Pogo Pin ad alta corrente con serie 15A-30A, è stato prodotto in serie.
.UPE ha sviluppato un connettore Pogo 2pin-40pin maschio e femmina standard con passo di 2.54mm con SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test fino a 1.000.000 cicli.
.Tutti i prodotti possono superare lo standard HF, RoHS REACH.
.Il rapporto di prova elettrica al 100% è fornito prima della consegna della merce.
.Disponibile su misura in varie forme, struttura piccola e corrente elevata.
Perché i clienti scelgonoUPE?
1Servizio di personalizzazione professionale
2Capacità di produzione rapida di campioni
3- Sistema di controllo della qualità rigoroso
4. Trasformazione con componenti importati
5- attrezzature di prova ad alta precisione
6Procedure ragionevoli di controllo dei costi
Alcuni dei connettori Pogo Pin personalizzati per riferimento:
Campo di applicazione del prodotto:
